Alkūninis velenas yra esminis vidaus degimo variklio komponentas, dažnai vadinamas variklio mechaninės struktūros stuburu. Tai sudėtingos ir netaisyklingos formos metalinė dalis, su skirtingais kampais ir atstumais nuo veleno centro išneštomis alkūnėmis. Velenas turi vadinamus kakliukus, kurių paviršius yra preciziškai lygus ir kurie jungiasi su švaistikliais bei pagrindiniais guoliais (įdėklais). Iš esmės, tai besisukantis velenas, esantis variklio bloke, kuris linijinį stūmoklių judėjimą paverčia sukamuoju judesiu. Šis sukamasis judesys galiausiai varo transporto priemonės ratus per transmisijos sistemą.
Alkūninio veleno paskirtis ir tipai
Pagrindinė alkūninio veleno paskirtis yra paversti stūmoklių, cilindre judančių aukštyn ir žemyn, judesį į sukimosi jėgą. Stūmokliai judėdami žemyn dėl kuro ir oro mišinio degimo cilindruose, stumiasi į švaistiklius, kurie savo ruožtu suka alkūninį veleną. Vėliau šis judesys perduodamas į smagratį ir galiausiai į transmisijos sistemą, leidžiančią transporto priemonei judėti. Be to, alkūninis velenas padeda subalansuoti variklį. Prie alkūninio veleno pritvirtinti atsvarai atsveria stūmoklių judesių sukuriamas jėgas, sumažina vibraciją ir užtikrina sklandesnį variklio darbą.
Alkūninių velenų tipai
Lengvųjų automobilių varikliuose alkūniniai velenai būna įvairių konstrukcijų, kurių kiekviena yra pritaikyta skirtingoms variklio konfigūracijoms ir veikimo principams. Pagrindiniai alkūninių velenų tipai yra šie:
- Plokštieji alkūniniai velenai (flat-plane): dažniausiai pasitaikantys didelės galios ir našumo automobilių varikliuose. Plokštuminių alkūninių velenų kakleliai yra išdėstyti 180 laipsnių kampu. Ši konstrukcija leidžia padidinti variklio apsukas ir išgauti geresnį variklio atsaką į akseleratoriaus paspaudimą, tačiau tokios konstrukcijos velenas turi aukštesnį disbalanso koeficientą, kas gali padidinti vibracijas.
- Kryžminiai alkūniniai velenai (cross-plane): dažniausiai naudojami V8 varikliuose, kryžminės plokštumos alkūninių velenų kakleliai išdėstyti 90 laipsnių kampu vienas nuo kito. Ši konstrukcija padeda efektyviau subalansuoti variklį, sumažina vibraciją ir užtikrina sklandesnį variklio veikimą, tačiau to kaina yra šiek tiek mažesni variklio sūkiai, palyginti su plokščiaisiais alkūniniais velenais.
- Kaltiniai alkūniniai velenai: pagaminti iš vientiso plieno gabalo arba kitų labai tvirtų metalų ar jų lydinių, kaltiniai alkūniniai velenai yra labai patvarūs ir gali atlaikyti aukštesnes apkrovas bei didesnį stresą. Dėl savo stiprumo ir patikimumo jie dažnai naudojami didelio našumo ir didelės galios varikliuose.
- Lieti alkūniniai velenai: jie gaminami pilant išlydytą metalą į formą. Lieti alkūniniai velenai pagaminti pigiau ir jie dažniausiai randami įprastuose lengvuosiuose automobiliuose. Nors ir ne tokie tvirti kaip kaltiniai alkūniniai velenai, jie suprojektuoti taip, jog atliktų savo funkciją eksploatuojant variklį įprastinėmis darbo sąlygomis.
Alkūninio veleno vibracijų priežastys
Alkūninis velenas yra veikiamas didelių apkrovų ir nuolatinių įtempių, todėl vibracijos ir gedimai gali kilti dėl įvairių veiksnių.
Dinaminis disbalansas ir gamybos defektai
- Dinaminis disbalansas yra viena iš pagrindinių vibracijų priežasčių. Jis gali atsirasti dėl netolygaus variklio dalių, tokių kaip stūmokliai ir švaistikliai, judėjimo. Jei alkūninis velenas pakeičiamas nesubalansuota dalimi arba jei surinkimo metu švaistiklio svirtis yra netinkamai išlygiuota, tai sunaikina pradinę pusiausvyrą ir sukelia didelį inercinį poveikį. Nesubalansuota išcentrinė jėga sukels guolio perkrovą ir sukels stiprią dyzelinio variklio vibraciją.
- Atsilaisvinęs smagratis: Jei smagračio varžtai atsilaisvins, alkūninio veleno dalys praras savo pradinę pusiausvyrą ir kratysis varikliui dirbant, dėl ko gali lengvai lūžti galinė alkūninio veleno dalis. Jei smagratis neatitinka kūgio skylės daugiau nei 75 %, jis gali atsipalaiduoti ir pažeisti alkūninį veleną.
- Konstrukciniai defektai ir apdirbimo klaidos: Perėjimo tarp veleno kakliuko ir alkūninio svirties spindulys gali būti per mažas, arba apdorojimo metu spindulys neapdorojamas, todėl įtempiai susikaupia sandūroje. Šlifuojant alkūninį veleną, šlifuoklis gali nesugebėti tinkamai valdyti alkūninio veleno kakliuko filė. Medžiagos defektai, tokie kaip smėlio skylės ir liejinio susitraukimas, taip pat gali būti pradinės gedimo priežastys.
- Nelygus cilindrų veikimas: Jei vienas ar keli variklio cilindrai neveikia, stūmoklio švaistiklio grupės svorio nuokrypis yra per didelis, dėl netolygios jėgos alkūninis velenas taip pat gali sulūžti arba sukelti vibracijas.
Sukimo virpesiai
Sukimo virpesiai yra dar vienas dažnas alkūninio veleno gedimo kaltininkas. Šios vibracijos atsiranda dėl netolygių jėgų, veikiančių alkūninį veleną. Jas sukelia pulsuojantis sukimo momentas iš kiekvieno cilindro užsidegimo, kuris daugiausia pasireiškia dyzeliniuose varikliuose. Dėl šio sukimo momento alkūninis velenas kiekvienu smūgiu šiek tiek pasisuka pirmyn ir atgal, sukurdamas vibraciją. Šios vibracijos gali sukelti įtrūkimų alkūninio kaiščio ir kakliuko srityse.
Tepimo ir guolių sistemos problemos
- Nepakankamas tepimas: Tinkamo tepimo trūkumas yra kritinis veiksnys, lemiantis alkūninio veleno gedimą. Nepakankamas alyvos tiekimas, nepakankamas slėgis arba užsikimšęs variklio tepimo alyvos kanalas sukelia ilgalaikę trintį tarp alkūninio veleno ir guolių. Tai sukelia guolių perkaitimą, guolio gedimą, kuris tiesiogiai veikia alkūninį veleną.
- Guolių gedimai ir netinkamas montavimas: Alkūninio veleno gedimas gali būti tiesiogiai susijęs su guolių problemomis. Dėl netinkamo guolio montavimo, susidėvėjusių guolių arba didelių tarpų tarp alkūninio veleno kaklelio ir guolio gali padidėti trintis ir smūginės apkrovos. Jei pagrindinių guolių centrinės linijos nėra sulygiuotos montuojant, guoliai gali greitai perdegti. Jei guolio tarpas yra per ankštas, metalas gali trintis į metalą, o jei per laisvas, alyvos siurblys gali stengtis palaikyti tinkamą slėgį.
Eksploatacijos ir priežiūros klaidos
- Per didelis ir netinkamas eksploatavimas: Ilgalaikis perkrovos veikimas, variklio vardinio sūkių skaičiaus viršijimas, avarinis stabdymas arba dažnas staigus pajudėjimas „šaudant sankabai“ gali sukelti staigią alkūninio veleno perkrovą, padidindama gedimo tikimybę.
- Neteisingas šlifavimas arba tiesinimas: Šaltas tiesinimas, naudojamas lenktam alkūniniam velenui remontuoti, yra plastinės deformacijos metodas, kuris gali sukelti žalingą liekamąjį įtempį ir smarkiai sumažinti alkūninio veleno stiprumą. Tai gali lemti nuovargio lūžį veikiant ilgalaikėms kintamosioms apkrovoms.
- Per ankstyvas degalų tiekimo laikas: Jei degalų tiekimo laikas per ankstyvas, dyzelinas sudegs anksčiau, nei stūmoklis pasieks mirties centrą, dėl ko alkūninis velenas bus veikiamas didelio smūgio ir apkrovos. Ilgalaikis toks veikimas sukelia alkūninio veleno nuovargį ir lūžimą.
- Per didelis slėgis cilindro viduje: Dažnai sukeltas vandens nuotėkio arba netinkamai veikiančios sandarinimo sistemos, gali sukelti katastrofišką alkūninio veleno gedimą.
Dviejų masių smagračio (DMS) įtaka
Dviejų masių smagratis yra elementas, skirtas slopinti sukimo virpesius ir daro teigiamą įtaką visos varomosios sistemos veikimui. Alkūninis velenas standžiai prijungtas prie pirminės masės, kurios viduje esančios spyruoklės redukuoja sukamuosius judesius, perkeltus nuo alkūninio veleno į pavarų dėžės velenus. Jo gedimas, dažnai susijęs su netinkama eksploatacija (važiavimas mažomis apsukomis, dažnas variklio ribojimas, klaidingas uždegimo ir įpurškimo sistemos veikimas, staigus pajudėjimas „šaudant sankabai“), gali lemti padidėjusias variklio vibracijas. Perkaitimas, atpažįstamas iš pakitusios smagračio spalvos arba įtrūkimų ant paviršiaus, arba vidinių mechanizmų susitrynimas sumažina jo efektyvumą ir gali sukelti nepataisomą žalą.
Alkūninio veleno padėties jutiklio gedimas

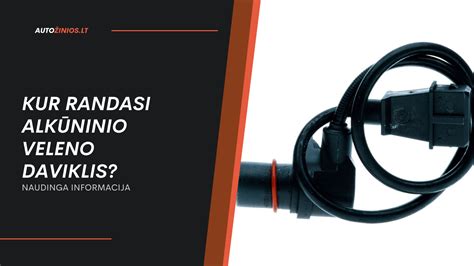

Alkūninio veleno padėties jutiklis yra atsakingas už alkūninio veleno padėties ir sukimosi greičio stebėjimą. Daviklio gaunama informacija yra labai svarbi apsukų reguliavimui ir degalų įpurškimui. Jei jutiklis gauna arba perduoda neteisingus duomenis, netinkamai parenkamas degalų įpurškimo laikas, dėl ko variklis purtosi, dirba netolygiai važiuojant arba laisva eiga. Vibracija arba trūkčiojimas gali pasireikšti, kai jutiklis pateikia nereguliarius arba neteisingus duomenis į centrinį kompiuterį, o tai turi įtakos cilindrų darbui bei galios realizavimui.
Alkūninio veleno vibracijų pasekmės ir gedimo požymiai
Jei alkūninis velenas pradės gesti arba dėl vibracijų atsiranda problemų, pastebėsite keletą raktinių ženklų. Ignoruojant šiuos požymius, gali kilti rimtų ir brangių variklio pažeidimų.
ASE A1 bandymo parengimas Nr. 1 – bendroji variklio diagnostika
Variklio vibracijos ir neįprasti garsai
- Neįprasti garsai: Vienas iš pirmųjų ženklų, kad alkūninis velenas gali būti pažeistas, yra neįprasti garsai, sklindantys iš variklio. Kai alkūninis velenas arba jo guoliai pradeda dėvėtis, variklis gali pradėti skleisti įvairius garsus, tokius kaip metalinis stuksenimas, barškėjimas ar girgždėjimas. Sugedęs alkūninis velenas dažnai skleidžia išskirtinį variklio trankymą arba trinktelėjimą. Tokie garsai ypač sustiprėja, kai variklis veikia aukštesnėmis apsukomis arba kai jis yra apkrautas.
- Variklio vibracijos: Dar vienas požymis, kad alkūninis velenas gali būti pažeistas, yra neįprastos variklio vibracijos. Alkūninis velenas yra atsakingas už sklandų variklio veikimą, todėl jei jis yra netinkamai subalansuotas arba pažeistas, tai gali sukelti stiprias vibracijas. Variklio vibracijos gali būti įvairaus intensyvumo - nuo švelnaus drebulio iki stipraus vibravimo, kuris apsunkina vairavimą.
Variklio galios praradimas ir nelygus darbas
- Variklio galios praradimas: Alkūninis velenas yra pagrindinė dalis, atsakinga už variklio galios perdavimą į pavarų dėžę. Jei ši dalis yra pažeista arba susidėvėjusi, variklis gali pradėti prarasti galią ir efektyvumą. Sumažėjęs variklio efektyvumas dažnai būna susijęs su pažeistu alkūniniu velenu arba jo guoliais, kurie nebegali tinkamai veikti dėl nusidėvėjimo ar pažeidimų.
- Nelygus variklio darbas: Alkūninis velenas yra tiesiogiai susijęs su variklio darbine eiga. Jei jis yra pažeistas ar nesubalansuotas, tai gali sukelti nelygų arba netolygų variklio darbą. Galima pastebėti, kad variklis pradeda šlubuoti arba dirba netolygiai tam tikromis apsukomis.
Alyvos nuotėkiai ir padidėjęs suvartojimas
- Alyvos nuotėkiai: Alyvos nuotėkiai yra dar vienas simptomas, kuris gali rodyti, kad alkūninis velenas arba jo sandarinimo dalys yra pažeistos. Alyvos nuotėkiai gali būti matomi aplink variklio bloką arba po automobiliu, ypač kai jis stovi ilgą laiką.
- Padidėjęs alyvos suvartojimas: Jei jūsų automobilis pradeda vartoti daugiau alyvos nei įprastai, tai taip pat gali būti ženklas, kad alkūninis velenas arba jo komponentai yra pažeisti. Padidėjęs alyvos suvartojimas dažnai būna susijęs su susidėvėjusiais sandarikliais arba guoliais.
Variklio sustojimas ir įspėjamieji signalai
- Netikėtai užgęstantis variklis: Dėl sutrikusio alkūninio veleno daviklio veikimo arba paties veleno gedimo, visas variklis gali netikėtai užgesti ir kels didelį pavojų saugumui važiuojant. Motoras užgesti gali ir stovint prie šviesoforo, ir judant sraute, ir darant staigesnį manevrą.
- Variklio valdymo sistemos įspėjimai: Dabartiniuose automobiliuose vis dažniau naudojamos sudėtingos elektroninės sistemos, kurios nuolat stebi variklio veikimą. Jei alkūninis velenas arba jo jutikliai pradeda veikti netinkamai, variklio valdymo modulis (ECM) gali sugeneruoti įspėjamuosius signalus ar klaidas. Užsidegusi Check Engine lemputė gali pranešti apie daugybę problemų, įskaitant alkūninio veleno daviklio gedimą.
Dviejų masių smagračio gedimo simptomai
Sugedusio dviejų masių smagračio simptomai gali būti panašūs į tuos, kurie yra susiję su kitais komponentų defektais. Esant tuščiai eigai arba įjungiant ir išjungiant variklį atsiranda pašaliniai garsai ir vibracija. Papildomas simptomas paleidimo metu gali būti beldimo garsas, sklindantis iš dviejų masių smagračio. Taip pat gali kilti problemų norint komfortiškai pajudėti iš vietos bei perjunginėjant pavaras esant mažoms apsukoms.
Prevencija ir priežiūra
Pats alkūninis velenas sukurtas taip, kad būtų labai patvarus ir tvirtas, o tinkamai prižiūrint dažniausiai galintis tarnauti visą variklio eksploatavimo laiką. Siekiant išvengti brangaus alkūninio veleno remonto ar keitimo, svarbu reguliariai atlikti techninę priežiūrą ir atkreipti dėmesį į galimus gedimo požymius.
- Alyvos keitimas: Reguliarus alyvos keitimas yra labai svarbus, nes alkūninio veleno tepimas priklauso nuo variklio alyvos. Tinkamas tepimas sumažina trintį ir apkrovą, o tai mažina alkūninio veleno guolių bei kakliukų susidėvėjimą. Stebėkite tepimo sistemos būklę, užtikrinkite tinkamą variklio alyvos lygį ir alyvos siurblio veikimą. Reguliariai keiskite alyvą ir filtrus.
- Kokybiškos dalys: Alkūninių velenų pirkimas neturėtų būti grindžiamas vien tik kaina. Svarbu juos pirkti iš patikimų pardavėjų ir užtikrinti, kad dalis atitiktų gamintojo specifikacijas.
- Atidi patikra prieš montavimą: Prieš montuojant alkūninį veleną, jį reikėtų atidžiai apžiūrėti, o iškilus problemoms - laiku pakeisti arba grąžinti.
- Reguliari techninė priežiūra: Atlikus variklio kapitalinį remontą, alkūninis velenas turi būti apžiūrimas specialiais metodais, pavyzdžiui, magnetiniu defektu arba patikrintas panardinant į alyvą, siekiant aptikti paslėptus įtrūkimus. Periodinės patikros techninio aptarnavimo metu, gali padėti anksti nustatyti galimas alkūninio veleno problemas ir užkirsti kelią gedimams.
- Venkite ekstremalių apkrovų: Nenaudokite transporto priemonės ilgalaikėms didelėms apkrovoms ar dideliam greičiui, jei tai nėra būtina. Venkite variklio vardinio sūkių skaičiaus viršijimo arba staigaus avarinio stabdymo.
- Atkreipkite dėmesį į variklio garsus ir vibracijas: Bet kokie neįprasti garsai ar vibracijos turėtų būti nedelsiant ištirti. Anksti pastebėjus mažą problemą, vėliau galima sustabdyti didesnę.
- Tinkamas surinkimas: Montuojant alkūninį veleną, svarbu užtikrinti, kad pagrindinių guolių centrinės linijos būtų tiksliai sulygiuotos, kad būtų išvengta guolių perkaitimo ir veleno pažeidimo. Būtina parinkti tinkamus smagračio tvirtinimo varžtus prie alkūninio veleno. Griežtai draudžiama dėl vidinių mechanizmų apgadinimo pavojaus tvirtinti smagratį, kuris buvo nukritęs nors iš mažo aukščio.
Alkūninio veleno gedimas gali rimtai ir brangiai sugadinti variklį ir automobilį. Didelės remonto ir keitimo išlaidos, galimi papildomi komponentų pažeidimai (švaistikliai, stūmokliai) ir netgi visiškas variklio gedimas yra realios pasekmės. Žinodami alkūninio veleno gedimo požymius, galite apsisaugoti nuo brangaus remonto ir padėti jūsų varikliui veikti gerai. Reguliari priežiūra, ankstyvas aptikimas ir tinkama priežiūra yra svarbūs norint pailginti jūsų automobilio eksploatavimo laiką. Anksti pastebėjus mažą problemą, vėliau galima sustabdyti didesnę.
