Automobilių saugumo sistemos yra sudėtingos, o jų pagrindinė užduotis - apsaugoti keleivius avarijos atveju. Oro pagalvių sistema (SRS - Supplemental Restraint System) yra gyvybiškai svarbi šios apsaugos dalis. Efektyviam jos veikimui itin svarbūs yra smūgio davikliai, kurie nuolat stebi aplinką ir reaguoja į galimą susidūrimą.
Oro Pagalvių (SRS) Sistemos Svarba ir Veikimo Principas
Smūgio daviklis - tai įtaisas, dirbantis kartu su valdymo įrenginiu (ACU), ir skirtas atpažinti susidūrimą. Jis matuoja susidūrimo lygį. Daviklių išdėstymas yra parinktas taip, kad galėtų atpažinti, koks tai susidūrimas.
Esant staigiam greičio sumažėjimui, daviklio kontaktai susijungia ir siunčia signalą į valdymo įrenginį. Valdymo įrenginys dar tikrina, koks yra „saugos“ daviklio signalas. Jei iš pastarojo gaunamas patvirtinimas, tuomet iš valdymo įrenginio siunčiamas signalas į pagalvės detonatorių.
Apsaugos daviklių paskirtis - patvirtinti, kad įvyko smūgis. Davikliai suveikia, jei smūgis nuo centrinės automobilio linijos yra maždaug 30° kampu. Daviklių suveikimui taip pat įtakos turi ir smūgio jėga, kurios dydis prilygsta automobilio, judančio 16-24 km/h greičiu ir besitrenkiančio į sieną, jėgai. Be to, davikliai veikia tik esant įjungtam degimui.
Smūgio Daviklių Tipai ir Išdėstymas
Smūgio Daviklių Montavimo Vietos
Smūgio davikliai dažniausiai yra montuojami šalia radiatoriaus, apsauginių grotelių, variklio gaubto ar kitose galimo smūgio vietose. Kai kurie smūgio davikliai, vadinami „crash sensor“, gali būti randami ir durelių apačioje, vidinėje pusėje, arčiau garsiakalbio. Jis dažnai apgaubtas aliuminio rėmeliu, kuris prie durų prikniedytas arba prisuktas dviem varžtais.
Sistemos Tipai: Bendro Taško ir Daugiataškės
Smūgio davikliai dažniausiai būna mechaniniai arba elektromechaniniai. Oro pagalvių sistemos davikliai gali būti montuojami vienoje zonoje, t.y., pačiame valdymo įrenginyje. Tai vadinama bendro taško sistema (angl. Single-point system). Arba gali būti montuojami atokesnėse zonose, pavyzdžiui, 5 skirtingose vietose - tai vadinama daugiataške sistema (angl. Multi-point system).
Kada Atliekamas Daviklių Patikrinimas? Oro Pagalvių Lemputė ir Klaidų Kodai
Įjungus degimą, valdymo įrenginys (ACU) automatiškai patikrina visus daviklius. Jei sistema aptinka neatitikimą, prietaisų skydelyje užsidega oro pagalvių (SRS) lemputė, signalizuojanti apie galimą gedimą.
Oro pagalvių klaidos yra dažnas ir pavojingas automobilio SRS sistemos gedimas. Jei užsidegė oro pagalvės lemputė, tai gali rodyti įvairias problemas: nuo sugedusio oro pagalvių valdymo modulio, sugedusių jutiklių iki laisvų kontaktų arba sugedusios laidų sistemos. Tokia problema ne tik trukdo oro pagalvėms veikti avarijos atveju, bet gali lemti netikėtą jų išsiskleidimą.
Po eismo įvykio arba net ir nedidelio susidūrimo automobilio oro pagalvių valdymo blokas (Airbag ECU) įrašo avarijos duomenis, vadinamus CRASH DATA. Šie duomenys gali neleisti sistemai tinkamai veikti, net jei visi oro pagalvių komponentai buvo pakeisti. Po avarijos automobilio Airbag ECU įrašo avarijos informaciją ir blokuoja oro pagalvių sistemą. Net ir po remonto automobilis gali rodyti klaidas, o oro pagalvės gali neveikti tinkamai.
Diagnostika ir Klaidų Kodų (DTC) Nuskaitymas
Jei jūsų automobilis rodo Airbag klaidas, o diagnostika patvirtina CRASH DATA problemą, arba įtariate daviklių gedimą, būtina atlikti išsamią diagnostiką.
Klaidų Kodai (DTC) ir Jų Reikšmė Automobilių Sistemose
Šiuolaikiniai automobiliai yra sudėtingos sistemos, kuriose gausu elektroninių valdymo blokų (ECU), jutiklių ir pavarų mechanizmų, nuolat stebinčių ir reguliuojančių įvairius parametrus. Kai sistema aptinka neatitikimą numatytoms veikimo normoms, ji dažniausiai įrašo diagnostikos klaidos kodą (DTC - Diagnostic Trouble Code) į atmintį ir įspėja vairuotoją, įžiebdama atitinkamą lemputę prietaisų skydelyje.
Automobilio klaidų trynimas - tai procesas, kurio metu iš automobilio kompiuterio atminties pašalinami šie įrašyti klaidų kodai. Tai yra diagnostikos ir remonto proceso dalis, kurią reikia atlikti atsakingai ir suprantant galimas pasekmes.
Kodų Struktūra ir Tipai
- Standartizuoti OBD-II kodai: Dauguma šiuolaikinių automobilių naudoja OBD-II (On-Board Diagnostics II) standartą. Šis standartas apibrėžia bendrą jungtį, komunikacijos protokolus ir standartizuotų kodų rinkinį. OBD-II kodai paprastai prasideda raide, nurodančia sistemos tipą (P - Powertrain/Variklis ir transmisija, B - Body/Kėbulas, C - Chassis/Važiuoklė, U - Network/Tinklo komunikacija), po kurios eina keturi skaitmenys. Oro pagalvių sistemos klaidų kodai dažnai prasideda raide B (Body).
- Gamintojo specifiniai kodai: Be standartizuotų kodų, automobilių gamintojai gali naudoti ir savo specifinius kodus, kurie suteikia detalesnės informacijos apie gedimus jų konkrečių modelių sistemose. Šiems kodams nuskaityti ir interpretuoti dažnai reikalinga specializuota diagnostikos įranga.
Kiekvienas kodas nurodo konkrečią problemą arba probleminę sritį. Pavyzdžiui, kodas gali rodyti problemą su oro pagalvės detonatoriumi, davikliu ar valdymo bloku.
Diagnostikos Įrangos Tipai

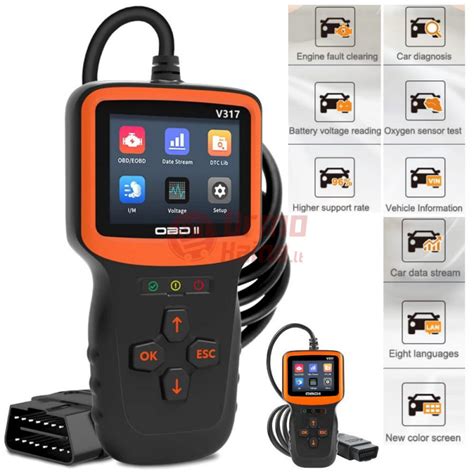

Prieš galvojant apie klaidų trynimą, būtina jas nuskaityti ir suprasti. Tam naudojama speciali diagnostikos įranga, jungiama prie automobilio OBD-II jungties. Diagnostikos įrangos tipai apima:
- Paprasti kodų skaitytuvai (Code Readers): Tai pigiausi ir paprasčiausi įrenginiai, galintys nuskaityti ir ištrinti pagrindinius OBD-II kodus. Jie tinka greitam patikrinimui, bet diagnostikos galimybės ribotos.
- Diagnostikos skeneriai (Scan Tools): Pažangesni įrenginiai, kurie ne tik skaito ir trina kodus iš įvairių automobilio sistemų (įskaitant Airbag), bet ir gali rodyti "gyvus" jutiklių duomenis (Live Data), atlikti kai kuriuos testus.
- Išmaniojo telefono programėlės ir adapteriai: Populiarus ir palyginti nebrangus variantas. Reikalingas nedidelis adapteris (dažniausiai Bluetooth arba Wi-Fi), jungiamas į OBD-II jungtį, ir speciali programėlė telefone ar planšetėje.
- Profesionali diagnostikos įranga: Tai brangūs ir sudėtingi prietaisai, naudojami automobilių servisuose. Jie turi plačiausias galimybes: prieigą prie gamintojo specifinių kodų, galimybę programuoti valdymo blokus, atlikti sudėtingus testus, adaptacijas, teikti išsamią remonto informaciją.
Nuskaičius kodą (-us), svarbu juos užsirašyti arba išsaugoti. Tada reikia išsiaiškinti tikslią kodo reikšmę ir galimas jo atsiradimo priežastis. Tam galima naudotis internetinėmis duomenų bazėmis ar kreiptis pagalbos į specialistus.
Oro Pagalvių Sistemos Klaidų Trynimas ir Remontas
Kada Trinti Klaidas?
Logiška ir teisinga trinti klaidas, kai:
- Gedimas yra diagnozuotas ir pašalintas. Tai pagrindinė ir teisingiausia priežastis trinti klaidas. Atlikus remontą (pvz., pakeitus sugedusį jutiklį, sutvarkius laidus), klaidos kodas ištrinamas, kad būtų galima patikrinti, ar problema tikrai išspręsta ir ar kodas vėl neatsiras.
- Buvo užfiksuota atsitiktinė, trumpalaikė klaida. Kartais klaidos kodas gali būti įrašytas dėl trumpalaikio sutrikimo, kuris pats savaime išnyko (pvz., momentinis įtampos kritimas, prastas kontaktas dėl vibracijos). Jei po nuskaitymo ir įvertinimo manoma, kad tai buvo laikinas nesklandumas, kodą galima ištrinti ir stebėti, ar jis nepasikartos.
- Atliekama tam tikra techninės priežiūros procedūra. Kai kurios procedūros, pavyzdžiui, tam tikrų komponentų keitimas ar adaptacijų atstatymas, gali reikalauti klaidų ištrynimo kaip proceso dalies.
Kada Netrinti Klaidų?
Klaidų trinti NEGALIMA arba NEREKOMENDUOJAMA, kai:
- Neatlikus diagnostikos ir remonto. Jei tiesiog ištrinsite kodą, problema niekur nedings, o oro pagalvių sistema neveiks.
- Siekiant nuslėpti gedimą prieš parduodant automobilį. Tai neetiška ir nesąžininga pirkėjo atžvilgiu.
- Tikintis, kad problema "išsispręs savaime". Nors kartais pasitaiko trumpalaikių klaidų, dauguma jų rodo realų gedimą, kurį reikia šalinti.
Fundamentalus principas: Klaidų trynimas yra remonto patvirtinimo, o ne remonto pakaitalas.
Jei automobilio oro pagalvių valdymo blokas įrašė CRASH DATA, šie duomenys dažnai trinami naudojant specializuotą įrangą, pavyzdžiui, „Tech2“. Oro pagalvių kompiuteris (modulis) tvarkomas ir mechaniniu būdu, jį gali tekti išimti ir sutvarkyti. Keičiant oro pagalvių valdymo bloką, svarbu pasidomėti, ar jis yra "pririšamas" prie konkretaus automobilio, nes kai kurie moduliai reikalauja adaptacijos arba kodavimo.
Taip pat svarbu atkreipti dėmesį, kad skirtingiems automobilių modeliams gali būti naudojami keli daviklių variantai. Geriausia yra naudoti tokį daviklį, koks buvo sumontuotas originaliai, arba pasitikrinti suderinamumą su gamintojo specifikacijomis.
Svarbu Žinoti: Rizikos ir Profesionalų Pagalba
Pats didžiausias pavojus yra klaidų trynimas neatlikus tinkamos diagnostikos ir remonto. Tai gali turėti rimtų neigiamų pasekmių:
- Saugumo rizika: Jei trinama klaida yra susijusi su oro pagalvėmis, vairuotojas gali klaidingai manyti, kad sistema veikia tvarkingai, nors iš tikrųjų ji kritiniu momentu gali nesuveikti.
- Problemos maskavimas ir gilinimas: Ištrynus kodą, bet nepašalinus priežasties, gedimas progresuos, o oro pagalvių sistema liks neaktyvi.
- Techninės apžiūros problemos: Net jei pavyks ištrinti klaidą prieš pat techninę apžiūrą, daugelyje šalių tikrinama ne tik aktyvių klaidų buvimas, bet ir vadinamųjų "pasiruošimo būsenos" monitorių (Readiness Monitors) būklė. Jei per daug monitorių yra "Not Ready" būsenoje, automobilis techninės apžiūros nepraeis.
Profesionaliai atliekama oro pagalvių klaidų diagnostika ir šalinimas yra itin svarbūs. Naudojant pažangius diagnostikos įrenginius, galima tiksliai identifikuoti gedimo priežastis ir jas pašalinti, nuo oro pagalvių jutiklių iki valdymo modulio atnaujinimo ar keitimo.
