Ford S-Max 2007 m. Saugiklių Schema

Šis straipsnis skirtas išsamiai apžvelgti „Ford S-Max“ automobilių saugiklius. Jame rasite informaciją apie saugiklių paskirtį, jų vietas automobilyje, kaip juos patikrinti ir pakeisti, bei dažniausiai pasitaikančias problemas, susijusias su saugikliais. Straipsnis skirtas tiek pradedantiesiems, tiek patyrusiems vairuotojams, siekiantiems geriau suprasti savo automobilio elektros sistemą.

Saugiklių Paskirtis ir Veikimo Principas

Saugikliai yra esminė automobilio elektros sistemos dalis. Jų pagrindinė funkcija - apsaugoti elektros grandines nuo perkrovų ir trumpųjų jungimų. Kitaip tariant, saugiklis veikia kaip silpna grandis, kuri pirma perdega, jei srovė grandinėje viršija leistiną ribą. Tai apsaugo brangesnius komponentus, tokius kaip laidai, elektros prietaisai ir valdymo moduliai, nuo sugadinimo.

Saugikliai gaminami iš specialaus lydinio, kuris pasižymi žema lydymosi temperatūra. Kai srovė grandinėje tampa per didelė, saugiklio lydinys įkaista ir išsilydo, nutraukdamas grandinę ir sustabdydamas elektros srovės tekėjimą. Tokiu būdu saugiklis paaukoja save, kad apsaugotų kitus elektros sistemos komponentus.

Ford S-Max Saugiklių Dėžutės Vieta ir Tipai

„Ford S-MAX“ (pirmosios kartos, žinomos kaip „CD340“) turi tris skirtingas saugiklių dėžutes: variklio skyriaus, centrinę (salono) ir galinę saugiklių dėžutę. Pirmosios kartos modelis buvo gaminamas nuo 2006 iki 2015 metų, todėl konkrečios saugiklių schemos gali skirtis priklausomai nuo pagaminimo metų ir įrangos lygio.
Visada svarbu atsižvelgti į tai, kad faktinė saugiklių paskirtis gali skirtis nuo pateiktos informacijos, todėl visada pasikliaukite savo automobilio savininko vadovu, norėdami tiksliai nustatyti saugiklių dėžučių vietas ir saugiklių schemas.

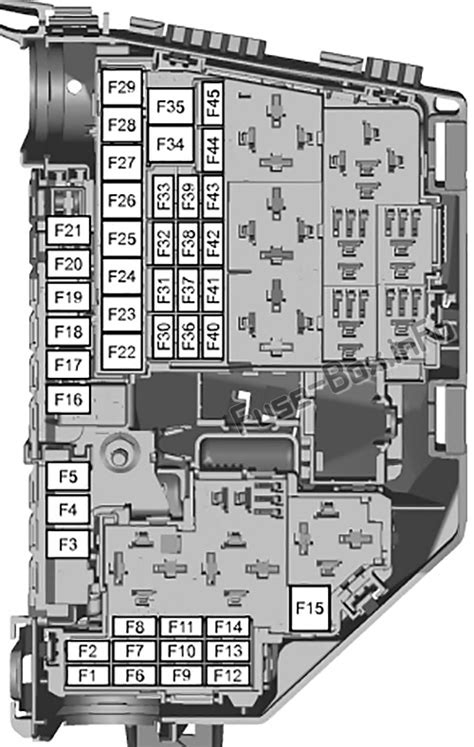

Variklio Skyriaus Saugiklių Dėžutė

Ford S-Max 2007 variklio skyriaus saugiklių dėžutės nuotrauka ir schema

Variklio skyriaus saugiklių dėžutė paprastai yra kairėje pusėje, po apsauginiu dangteliu. Ji apsaugo svarbius variklio ir transmisijos komponentus, tokius kaip variklio valdymo modulis (ECU), kuro siurblys, uždegimo sistema, aušinimo ventiliatorius ir kiti gyvybiškai svarbūs įrenginiai.

Saugiklių ir Relės Variklio Skyriuje Paskirtis (2007 m. modelis)

Toliau pateikiama išsami variklio skyriaus saugiklių ir relių schema, atitinkanti „Ford S-Max“ 2007 metų modelį:

  1. F1 (MINI 10A): Transmisijos valdymo modulis
  2. F2 (MINI 5A): Kaitinimo žvakių stebėjimas (dyzeliniai varikliai)
  3. F3 (FMX/JCase 80A):
    • Variklio aušinimo ventiliatorius [2.3L Duratec-HE]
    • Elektrohidraulinis vairo stiprintuvas (EHPAS) [2.0L Duratorq-TDCi]
  4. F4 (FMX/JCase 60A): Kaitinimo žvakės
  5. F5 (FMX/JCase 60A): Variklio aušinimo ventiliatorius
  6. F6 (MINI 10A): HEGO jutiklis (variklio valdymas)
  7. F7 (MINI 5A): Relės ritės
  8. F8 (MINI 10A): Variklio valdymo modulis
  9. F9 (MINI 10A):
    • Kuro purkštukas [2.2L Duratec-HE ir 2.3L Duratec-HE]
    • Kuro purkštukas, PTC šildytuvas [2.5L Duratec-ST]
    • MAF valdymas (variklio valdymas [dyzeliniai varikliai])
  10. F10 (MINI 10A): Variklio valdymo modulis
  11. F11 (MINI 10A):
    • Vožtuvai, MAF valdymas (variklio valdymas)
    • Variklio valdymo modulis [2.2L Duratec-HE ir 2.3L Duratec-HE]
    • Vožtuvai [2.5L Duratec-ST]
    • Vandens kuro jutiklis, slėgio reguliavimo vožtuvas, WC vožtuvas [1.8L Duratorq-TDC ir 2.0L Duratorq-TDCi]
    • Kuro slėgio reguliavimo vožtuvas [2.2L Duratorq-TDCi]
  12. F12 (MINI 10A):
    • Uždegimo ritė (benzininiai varikliai)
    • EGR sklendė, kintamo turbinos valdymo vožtuvas [2.0L Duratorq-TDCi]
    • Kaitinimo žvakių relė, oro kondicionieriaus (AC) sankabos relė [2.2L Duratorq-TDCi]
  13. F13 (MINI 15A): Oro kondicionieriaus relė
  14. F14 (MINI 15A): Dyzelino filtro šildytuvas, kuro dozavimo blokas [2.2L Duratorq-TDCi]
  15. F15 (FMX/JCase 40A): Starterio relė
  16. F16 (FMX/JCase 80A): Dyzelinis papildomas šildytuvas (PTC)
  17. F17 (FMX/JCase 60A): Centrinės saugiklių dėžutės maitinimas A
  18. F18 (FMX/JCase 60A): Centrinės saugiklių dėžutės maitinimas B
  19. F19 (FMX/JCase 60A): Galinės saugiklių dėžutės maitinimas C
  20. F20 (FMX/JCase 60A): Galinės saugiklių dėžutės maitinimas D
  21. F22 (FMX/JCase 30A): Priekinio stiklo valytuvų modulis
  22. F23 (FMX/JCase 25A/30A): Šildomas galinis stiklas
  23. F24 (FMX/JCase 30A): Priekinių žibintų apiplovimas
  24. F25 (FMX/JCase 30A): ABS vožtuvai
  25. F26 (FMX/JCase 40A): ABS siurblys
  26. F27 (FMX/JCase 30A): Degalų šildytuvas
  27. F28 (FMX/JCase 40A): Šildytuvo pūstuvas
  28. F31 (MINI 15A): Garso signalas
  29. F33 (MINI 5A): Šviesų jungiklio modulis, variklio skyriaus saugiklių dėžutės ritės
  30. F34 (FMX/JCase 40A): Šildomas priekinis stiklas (kairė pusė)
  31. F35 (FMX/JCase 40A): Šildomas priekinis stiklas (dešinė pusė)
  32. F36 (MINI 5A): ABS
  33. F37 (MINI 10A): Šildomi priekinio stiklo apiplovimo purkštukai
  34. F38 (MINI 5A): Adaptyvi pastovaus greičio palaikymo sistema (ACC)
  35. F39 (MINI 15A): Adaptyvi priekinio apšvietimo sistema (AFS)
  36. F41 (MINI 20A): Prietaisų skydelis
  37. F42 (MINI 10A): Variklio valdymo modulis, transmisijos valdymo modulis, elektrinis hidraulinis vairo stiprintuvas (EHPAS) [2.0L Duratorq-TDCi]
  38. F43 (MINI 5A): Priekinių žibintų lygio reguliavimas, adaptyvi priekinio apšvietimo sistema (AFS)
  39. F44 (MINI 20A): Elektrinio hidraulinio vairo stiprintuvo modulis [2.0L Duratorq-TDCi], vakuuminis siurblys [2.5L Duratec-ST]
  40. F45 (MINI 15A): Galinio lango valytuvas

Relės variklio skyriuje:

  1. R1: starterio relė
  2. R2: ECR relė
  3. R3: oro kondicionieriaus kompresoriaus relė
  4. R4: dyzelinių modelių kaitinimo žvakių relė
  5. R5: variklio aušinimo ventiliatoriaus relė
  6. R6: priekinio stiklo šildymo relė
  7. R7: gnybto 15 relė
  8. R8: stiklo valytuvų didelio / mažo greičio relė
  9. R9: garso signalo relė
  10. R10: priekinių žibintų apiplovimo relė
  11. R11: priekinio stiklo valytuvų įjungimo / išjungimo relė
  12. R12: automatinės transmisijos selektoriaus užrakto relė.

Centrinė Saugiklių Dėžutė (Salonas)

Ford S-Max 2007 salono saugiklių dėžutės nuotrauka ir schema

Centrinė saugiklių dėžutė salone yra po daiktadėže ir tvirtinama 2 varžtais-skląsčiais, kuriuos reikia pasukti, norint prieiti prie bloko. Šioje dėžutėje esantys saugikliai dažniausiai atsakingi už salono elektros prietaisus, tokius kaip apšvietimas, langų kėlikliai, centrinis užraktas, garso sistema ir kiti panašūs įrenginiai.

Saugiklių Centrinėje Dėžutėje Paskirtis (2007 m. modelis)

  1. F1 (MINI 5A): Lietaus jutiklis
  2. F2 (MINI 10A): SRS (oro pagalvės) maitinimas
  3. F3 (MINI 5A): ABS, pasukimo greičio jutiklis (ESP), elektrinis stovėjimo stabdys (EPB)
  4. F4 (MINI 7.5A): Elektroninis maitinimas, akceleratoriaus pedalo maitinimas, elektroninis saugiklis
  5. F5 (MINI 15A): Galinio lango valytuvas
  6. F6 (MINI 15A): Garso sistema (įskaitant valdymą balsu)
  7. F7 (MINI 7.5A): Vairo modulis
  8. F8 (MINI 5A): Prietaisų skydelis
  9. F9 (MINI 15A): Tolimosios šviesos
  10. F10 (MINI 20A): Elektrinis stoglangis
  11. F11 (MINI 7.5A): Atbulinės eigos žibintai
  12. F13 (MINI 15A): Priekiniai rūko žibintai
  13. F14 (MINI 15A): Priekinio stiklo apiplovimas
  14. F15 (MINI 10A): Adaptyvi pastovaus greičio palaikymo sistema (ACC)
  15. F17 (MINI 10A): Salono apšvietimas
  16. F18 (MINI 5A): Variklio imobilizatorius
  17. F19 (MINI 15A): Cigarečių degiklis
  18. F21 (MINI 5A): Radijo blokas, lietaus jutiklis
  19. F22 (MINI 20A): Kuro siurblys
  20. F24 (MINI 5A): Uždegimo jungiklis
  21. F25 (MINI 10A): Degalų užpildymo dangtelis
  22. F26 (MINI 5A): Akumuliatoriaus atsarginis signalizatorius (signalizacijos sistema), OBD II (borto kompiuterio diagnostika)
  23. F27 (MINI 5A): Vairo kolonėlės blokas, klimato kontrolės modulis
  24. F28 (MINI 5A): Stabdžių žibinto jungiklis

Cigarečių degikliui atsakingas F19 (MINI 15A) saugiklis.

„Ford S-Max“ saugiklių dėžių vietos

Galinė Saugiklių Dėžutė (Bagažinės Skyrius)

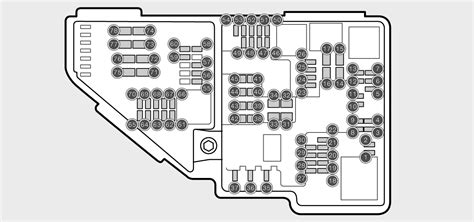

Ford S-Max 2007 bagažinės skyriaus saugiklių dėžutės nuotrauka ir schema

Galinė saugiklių dėžutė yra šone, už apsauginio dangtelio. Ji saugo tokius komponentus kaip durų moduliai, papildomi maitinimo lizdai, šildomos sėdynės, galinės klimato kontrolės sistemos, elektrinis stovėjimo stabdys ir kitos galinės dalies funkcijos.

Saugiklių Galinėje Dėžutėje Paskirtis (2007 m. modelis)

  1. FA1 (ATO 25A): Kairiojo priekinio durų modulio valdymas (langai, centrinis užraktas, veidrodėliai, šildomi veidrodėliai)
  2. FA2 (ATO 25A): Dešiniojo priekinio durų modulio valdymas (langai, centrinis užraktas, veidrodėliai, šildomi veidrodėliai)
  3. FA3 (ATO 25A): Kairiojo galinio durų modulio valdymas (langai)
  4. FA4 (ATO 25A): Dešiniojo galinio durų modulio valdymas (langai)
  5. FA5 (ATO 10A): Galinių durų užraktai be durų modulių
  6. FA6 (ATO 15A): Pagalbinis maitinimo lizdas
  7. FA7 (ATO 5A): Relės ritės
  8. FA10 (ATO 30A): Elektrinė vairuotojo sėdynė
  9. FA11 (FMX/JCase 20A): Priedai, priekabos modulis
  10. FB1 (ATO 5A): Pagalbinio parkavimo modulis
  11. FB2 (ATO 15A): Pakabos modulis
  12. FB3 (ATO 15A): Šildoma vairuotojo sėdynė
  13. FB4 (ATO 15A): Šildoma priekinio keleivio sėdynė
  14. FB6 (ATO 10A): Galinės klimato kontrolės sistema
  15. FB9 (ATO 30A): Elektrinė priekinio keleivio sėdynė
  16. FB10 (ATO 10A): Apsaugos nuo vagystės signalizacija
  17. FC1 (ATO 7.5A): Elektriniai galiniai šoniniai langai
  18. FC2 (ATO 30A): Elektrinis stovėjimo stabdys (EPB)
  19. FC3 (ATO 30A): Elektrinis stovėjimo stabdys (EPB)
  20. FC4 (ATO 10A): Galinis oro kondicionierius
  21. FC5 (ATO 7.5A): CD keitiklis, galinės sėdynės pramogų sistema
  22. FC6 (ATO 20A): Galinio oro kondicionieriaus ventiliatorius
  23. FC7 (ATO 5A): Sėdynės atminties funkcijos modulis

Saugiklių Tipai ir Amperai

Automobiliuose naudojami įvairių tipų saugikliai, kurių kiekvienas skirtas skirtingam srovės stiprumui. Dažniausiai pasitaikantys saugiklių tipai:

  • ATO/ATC saugikliai: Tai yra standartiniai ašmenų tipo saugikliai, plačiai naudojami automobiliuose. Jie yra įvairių spalvų, atitinkančių skirtingus amperus.
  • Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
  • MAXI saugikliai: Tai yra dideli ašmenų tipo saugikliai, skirti didesnėms srovėms.
  • Stikliniai saugikliai: Tai senesnio tipo saugikliai, kurie dabar rečiau naudojami automobiliuose.

Kiekvienas saugiklis pažymėtas tam tikru amperu (A), kuris nurodo maksimalią srovę, kurią saugiklis gali atlaikyti prieš perdegant. Amperas paprastai nurodomas ant saugiklio korpuso. Svarbu naudoti tinkamo amperų saugiklį, kad užtikrintumėte tinkamą elektros grandinės apsaugą. Per mažas amperas gali sukelti saugiklio perdegimą be reikalo, o per didelis amperas gali leisti per didelei srovei tekėti grandine ir sugadinti komponentus.

Kaip Patikrinti Saugiklį

Yra keletas būdų patikrinti, ar saugiklis yra perdegęs:

  1. Vizualinis patikrinimas: Išimkite saugiklį iš dėžutės ir atidžiai apžiūrėkite. Jei saugiklio viduje esantis metalinis siūlas yra nutrūkęs arba juodas, saugiklis yra perdegęs.
  2. Multimetras: Naudodami multimetrą, nustatykite jį į tęstinumo (continuity) režimą. Prisilietus prie abiejų saugiklio kontaktų, multimetras turėtų rodyti tęstinumą (paprastai pyptelėti arba rodyti žemą varžos reikšmę). Jei multimetras nerodo tęstinumo, saugiklis yra perdegęs.
  3. Saugiklio testeris: Tai yra specialus įrankis, skirtas greitai ir lengvai patikrinti saugiklius neišimant jų iš dėžutės.

Kaip Pakeisti Saugiklį

Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys:

  1. Išjunkite automobilio degimą: Prieš pradėdami keisti saugiklį, išjunkite automobilio degimą, kad išvengtumėte trumpųjų jungimų ar elektros smūgio.
  2. Suraskite perdegusį saugiklį: Naudodami saugiklių schemą, esančią ant saugiklių dėžutės dangtelio arba automobilio savininko vadove, suraskite saugiklį, kuris apsaugo grandinę, kurioje yra problema.
  3. Išimkite perdegusį saugiklį: Naudodami specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba replėmis, atsargiai išimkite perdegusį saugiklį.
  4. Įdėkite naują saugiklį: Įdėkite naują, tokio paties amperų saugiklį į tą pačią vietą. Įsitikinkite, kad saugiklis tvirtai įsistato.
  5. Patikrinkite, ar problema išspręsta: Įjunkite automobilio degimą ir patikrinkite, ar elektros prietaisas, kurį apsaugo saugiklis, veikia tinkamai. Jei saugiklis vėl perdega, tai gali reikšti rimtesnę elektros problemą, kurią turėtų diagnozuoti profesionalus elektrikas.

Dažniausiai Pasitaikančios Saugiklių Problemos

Štai kelios dažniausiai pasitaikančios problemos, susijusios su automobilio saugikliais:

  • Saugiklio perdegimas: Tai yra dažniausia problema, kurią sukelia perkrova arba trumpasis jungimas grandinėje.
  • Korozija: Saugiklių kontaktai gali koroduoti dėl drėgmės ar kitų aplinkos veiksnių. Korozija gali sukelti prastą kontaktą ir lemti saugiklio perdegimą arba elektros prietaiso neveikimą.
  • Neteisingas amperas: Naudojant neteisingo amperų saugiklį, gali kilti problemų. Per mažas amperas gali sukelti saugiklio perdegimą be reikalo, o per didelis amperas gali leisti per didelei srovei tekėti grandine ir sugadinti komponentus.
  • Saugiklio dėžutės pažeidimas: Saugiklio dėžutė gali būti pažeista dėl fizinio smūgio, drėgmės ar karščio. Pažeista saugiklio dėžutė gali sukelti prastą kontaktą arba trumpuosius jungimus.

Patarimai ir Rekomendacijos

  • Visada turėkite atsarginių saugiklių rinkinį savo automobilyje.
  • Naudokite tik tinkamo amperų saugiklius.
  • Jei saugiklis dažnai perdega, tai gali reikšti rimtesnę elektros problemą, kurią turėtų diagnozuoti profesionalus elektrikas.
  • Reguliariai tikrinkite saugiklių dėžutes, ar nėra korozijos ar pažeidimų.
  • Saugokite saugiklių dėžutes nuo drėgmės.
  • Jei nesate tikri dėl saugiklių keitimo, kreipkitės į profesionalų elektriką.
