Pasirinkti aukštos kokybės naktinio matymo prietaisą (NMP), kuris atitiktų Jūsų poreikius ir biudžetą, nėra lengva užduotis. Šiuolaikinės parduotuvės ir katalogai siūlo įvairių tipų ir skirtingų gamintojų naktinio matymo prietaisus.

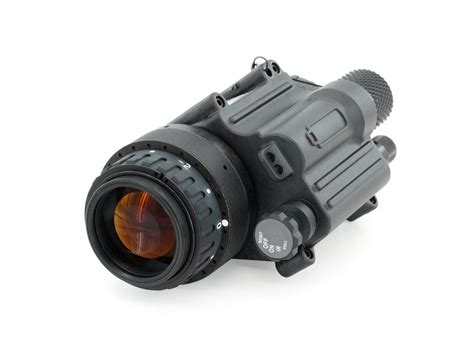

Kaip veikia naktinio matymo prietaisai (NMP)?
Kiekvienas naktinio matymo prietaisas (NMP) veikia pagal vaizdo ryškumo didinimo principą matomos šviesos ir infraraudonųjų spindulių diapazone. Prietaisas turi objektyvą, šviesos stiprinimo vamzdelį su aukštos įtampos maitinimo šaltiniu. Šviesa, pavyzdžiui, žvaigždžių šviesa, atsispindi nuo stebimo objekto, patenka į objektyvą ir sukuria vaizdą ant šviesos stiprinimo vamzdelio foto katodo. Šviesos stiprinimo vamzdyje šviesa elektroniškai stiprinama ir matomas vaizdas yra geltonai žalias.
Du svarbiausi NMP elementai yra šviesos stiprinimo vamzdis ir optika.
NMP kartos ir jų charakteristikos
I kartos NMP vamzdeliai
I kartos šviesos stiprinimo vamzdyje yra vakuume patalpintas foto katodas, kurio jautrumas yra 120-250 mA/lm. NMP produktai, pagaminti naudojant tokius vamzdelius, yra populiarūs dėl jų mažos kainos (dažnai mažiau nei 320 dolerių).
- Viena iš šių prietaisų savybių yra ta, kad vaizdas aiškiausias viduryje ekrano, o palei kraštus tampa šiek tiek iškraipytas ir mažiau aiškus.
- Netgi tos pačios I kartos vamzdeliai gali turėti gana skirtingas charakteristikas. Kaip kokybės kontrolės dalis, NMP vamzdeliai yra vertinami pagal kokybę ir parduodami labai skirtingomis kainomis, kurios priklauso nuo šviesos stiprinimo ir vaizdo ryškumo. Kartais šis skirtumas atsispindi NMP kainoje tarp skirtingų gamintojų.
- Vamzdelio pasirinkimas priklauso nuo foto katodo jautrumo, šviesos stiprinimo, rezoliucijos ir matomo vaizdo ryškumo.
- Mažos juodos dėmelės ekrane, kaip taisyklė, neiškraipo vaizdo tamsoje ir neturėtų būti pagrindas atmesti prietaiso. Tačiau prietaisas, kurio vaizdo kontrastas yra prastas, laikomas prastos kokybės.
- Dėl mažo jautrumo, I kartos vamzdeliai yra labai priklausomi nuo optikos šviesos pralaidumo. Tik prietaisai su specialia šviesos surinkimo optika (prieartinimas ne daugiau kaip 1,5 karto) gali duoti patenkinamus rezultatus, kai stebimo vaizdo apšvietimo sąlygos yra lygios mėnulio šviesai. Kai apšvietimas mažesnis, reikalingas IR iliuminatorius.
Siekiant didesnio šviesos stiprinimo, kai kurie gamintojai sujungia šviesos stiprinimo elementus į tandemą iš dviejų ar trijų pakopų. Tai leidžia padidinti šviesos stiprinimą iki 20000-50000 kartų, tačiau su atitinkamai mažesne rezoliucija, ypač vaizdo kraštuose. Prietaisai, pagaminti su daugiapakopiais I kartos vamzdeliais, yra sunkesni ir didesni.
Kita I kartos NMP vamzdelių modifikacija yra su pluoštine optine plokšte, kuri įrengiama priekyje arba gale vamzdelio. Šis pakeitimas leidžia pagerinti vaizdo rezoliuciją ir neleidžia iškraipyti pašaliniams šviesos šaltiniams matomo vaizdo.
I+ kartos NMP vamzdeliai
I+ kartos vamzdeliai turi apytiksliai 1000 kartų šviesos stiprinimą, o foto katodo jautrumas padidėja iki mažiausiai 280 mA/lm. NMP prietaisai su I+ kartos vamzdeliais skiriasi nuo I kartos tuo, kad I+ kartos geresnė vaizdo kokybė, mažesni iškraipymai ir didesnis matymo atstumas aktyviame arba pasyviame režime (su IR iliuminatoriumi).
- Šie prietaisai gerai veikia miesto aplinkoje.
- Atviroje aplinkoje tokie prietaisai efektyvūs, kai aplinkos apšvietimo lygis yra ¼ mėnulio šviesos. Jei apšvietimo lygis yra žemesnis, tada reikalingas IR iliuminatorius.
- I+ kartos vamzdelių kainos yra 4-9 kartus didesnės nei I kartos vamzdelių.
Pastaba: Pirkėjas turėtų atsižvelgti į tai, kad kai kurie gamintojai naudoja pavadinimą I+ karta, nors jų prietaisai yra I kartos. Tokio NMP vamzdelio techninės charakteristikos apima didesnį foto katodo jautrumą nuo 240 mA/lm ir rezoliuciją nuo 32-38 lp/mm. Veikimo trukmė tokių vamzdelių yra ne mažesnė nei 1000-3000 valandų.
II+ kartos NMP vamzdeliai
Yra dviejų tipų NMP vamzdeliai su mikro kanalo plokšte (MKP): 25 mm ir 18 mm. Su šviesos padidėjimu 25000-35000 kartų, II+ kartos vamzdeliai turi foto katodus, kurių jautrumas 240-600 mA/lm ir yra jautrūs šviesai infraraudonųjų spindulių spektre. Rezoliucija yra 39-45 lp/mm, o vamzdelio veikimo trukmė apie 1000-3000 valandų.
- Kadangi II+ kartos vamzdeliai yra mažesni (jie neturi greitinimo kameros), jų šviesos stiprinimas yra šiek tiek mažesnis nei II kartos vamzdelių.
- Tačiau dėl ypač didelio jautrumo IR spindulių spektre, II+ kartos prietaisai turi didesnį matymo lauką atvirose erdvėse.
- Jei pagrindinis prietaiso uždavinys yra nuotraukų ar video įrašymas, tai II kartos prietaisus vertėtų rinktis dėl jų didesnio šviesos surinkimo.
- NMP prietaisuose su II+ kartos vamzdeliais įrengta automatinė šviesos surinkimo kontrolė, apsauga nuo didelės šviesos blyksnio, apsauga nuo šoninių šviesos iškraipymų ir funkcija aukštos kokybės vaizdui visame regėjimo lauke palaikyti.
III kartos NMP vamzdeliai
III karta skiriasi nuo II+ kartos tuo, kad naudojamas foto katodas yra pagamintas Galio Arsenato pagrindu su dar didesniu jautrumu IR spindulių spektre. Foto katodo jautrumas yra 900-1600 mA/lm, rezoliucija yra 32-64 lp/mm, o veikimo trukmė apie 10000 valandų. Tai 3 kartus ilgiau nei su II kartos vamzdeliais.
- NMP, turintys III kartos vamzdelius, dirba labai gerai mažai apšviestose aplinkose.
- Gaunamas švarus vaizdas, kurio kontrastas yra puikus.
- Vienintelis III kartos vamzdelių trūkumas yra jų pažeidžiamumas šoninės šviesos iškraipymams, nes vamzdelio priekyje nėra sumontuota šviesolaidinė plokštė.
NMP optikos svarba
Naktinio matymo prietaiso optinė dalis susideda iš objektyvo ir okuliaro. Pagrindinis reikalavimas yra aukštas šviesos pralaidumas matomos ir artimos IR šviesos diapazone. Tai išreiškiama geometrine šviesos galia, nurodoma F-skaičiumi (pvz., F/1; F/1,4; F/2,0; F/2,8; F/4,0 ir t.t.). Objektyvas su padidintu F-skaičiumi (žingsniu) praleidžia dvigubai mažiau šviesos.
- Didelė šviesos galia yra labai svarbi naktinio matymo prietaisams, ypač I ir I+ kartos.
- Sumažėjus šviesos galiai iki F/2,4-F/2,8, plika akimi galima matyti geriau negu su I kartos naktinio matymo prietaisu pasyviame režime.
- Didelės galios optikos su židinio santykiu mažesniu kaip F/1,5 kūrimas ir gamyba yra sudėtinga užduotis, kurią ne kiekvienas gamintojas gali atlikti.
- Žinoma, šviesos galios optikos kaina turi įtakos galutinei naktinio matymo prietaiso kainai.
- Daugelis gamintojų į savo naktinio matymo prietaisus įdiegia objektyvus su didesniu fokusavimo atstumu ir maža šviesos galia, siekdami didesnio padidinimo (3,5-5,0 karto). Tačiau, jei norima pasirinkti tarp dviejų įrenginių (iš tos pačios kartos ir išmatavimų, bet su didesniu didinimu), stebėjimo atstumas ir gaunamas vaizdas bus blogesni, negu prietaisų su mažesniu didinimu ir didesne šviesos galia.
Kartais naktinio matymo prietaisų objektyvai yra su veidrodinėmis lęšiais. Jie garantuoja bendrą ašinį matmenį, tačiau turi demaskavimo efektą ir tomis pačiomis sąlygomis pasižymi blogesne šviesos galia.

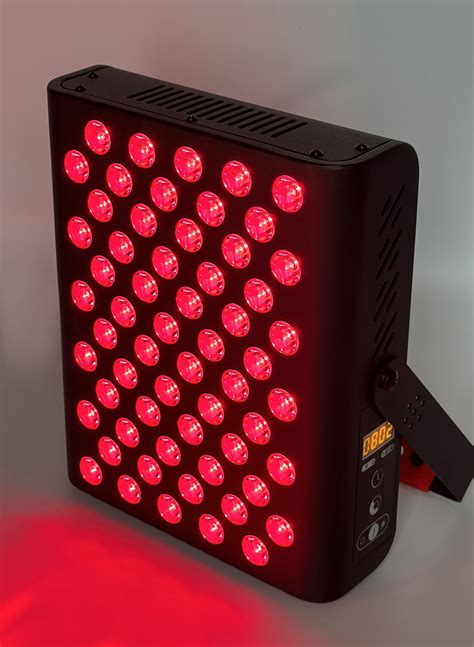

Infraraudonųjų spindulių (IR) iliuminatoriai
Civiliniams naktinio matymo sistemoms IR iliuminatorius yra naudingas elementas, kadangi apšviečia stebimą objektą papildoma šviesa. Tai ypač vertinga, kai aplinkos apšvietimas nėra pakankamai ryškus esant pasyviam (žvaigždžių šviesa) režimui arba kai stebimas objektas yra šešėlyje.
- IR iliuminatoriai būna su IR lazeriais, IR diodais ir specialiomis šviesos lempomis.
- Reikia nepamiršti, kad lazeriniai iliuminatoriai gali pakenkti akims.
- Iliuminatoriai su IR diodais yra nekenksmingi ir suteikia dar daugiau šviesos, nei lazeriniai.
Pagrindiniai naktinio matymo prietaiso pasirinkimo kriterijai
Renkantis NMP, išskiriami trys pagrindiniai fiziniai veiksniai: kompaktiškumas, svoris ir stebėjimo nuotolis. Deja, kartais šios savybės prieštarauja viena kitai. Pavyzdžiui, didesnį atstumą galintis stebėti prietaisas bus su didesniu objektyvu, o jo matmenys ir svoris bus didesni.
Vienas veiksnys, kuris yra ypač svarbus, tai snaiperinio naktinio matymo taikiklio konstrukcija - jis turi būti labai tvirtas, kad atlaikytų atatrankos smūgius iki 500 Gs išilgai optinės ašies. Tokioje atšiaurioje aplinkoje kryžminiai taikiniai, stebėjimo postai ir taikymosi koregavimai turi išlikti nepajudinti ir būti matomi bet kokiomis stebėjimo sąlygomis. Daugelis naktinio matymo šautuvų taikiklių, šiuo metu siūlomų rinkoje, nėra suprojektuoti tokioms stresinėms sąlygoms ir gali turėti silpną tvirtinimo bei prišaudymo sistemą, o tai reikalauja pakartotinai koreguoti siekiant išlaikyti tikslumą.
Pirkėjas turėtų atsižvelgti į tai, kad stebėjimo ir atpažinimo atstumas, kuriuos NMP duoda, priklauso nuo naktinio apšvietimo lygio, oro švaros ir kontrasto tarp stebimo objekto ir fono. Kai apšvietimas padidėja, atpažinimo atstumas tampa didesnis.
Patikimo gamintojo pasirinkimas
Kai renkatės NMP, pasirinkite gamintoją, kuris buvo įsteigtas NMP versle ir turi tai patvirtinančius dokumentus. Įsitikinkite, kad perkate iš įmonės, kuri prekiauja konkurencingose tarptautinėse rinkose ir yra sukūrusi klientų aptarnavimo bei gaminių garantinio aptarnavimo sistemą.
