VW Golf 4, gamintas nuo 1997 iki 2006 metų, išlieka patikimu ir populiariu automobiliu. Kaip ir bet kurioje transporto priemonėje, jo elektros sistema yra svarbi tinkamam veikimui ir saugumui. Vienas iš esminių elementų - valstybinio numerio apšvietimas, kuris užtikrina, kad automobilio numerio lentelė būtų aiškiai matoma tamsiu paros metu ir esant prastoms oro sąlygoms. Šiame straipsnyje išsamiai apžvelgsime VW Golf 4 elektros sistemos apsaugos principus, saugiklių dėžutės schemą, atkreipiant ypatingą dėmesį į valstybinio numerio apšvietimo gedimus ir jų taisymą, ypač 2000 metų modelyje.
Valstybinio Numerio Apšvietimo Svarba ir Sandara
Valstybinio numerio apšvietimas yra esminė automobilio elektros sistemos dalis, skirta užtikrinti, kad automobilio numerio lentelė būtų įskaitoma tamsiu paros metu arba esant prastoms oro sąlygoms. Tai yra ne tik patogumo, bet ir teisinio reikalavimo klausimas, užtikrinantis eismo saugumą.
Šis apšvietimo elementas dažniausiai susideda iš korpuso, lemputės arba LED modulio bei apsauginio stiklo, saugančio nuo drėgmės ir purvo. Tinkamai veikianti numerio lentelės šviesa padeda kitiems eismo dalyviams lengviau identifikuoti transporto priemonę, ypač naktį ar esant blogam matomumui.
Pagrindiniai Valstybinio Numerio Apšvietimo Gedimai
Nors valstybinio numerio apšvietimas yra palyginti paprasta sistema, jame gali pasitaikyti įvairių gedimų. Dažniausiai pasitaikančios problemos apima:
- Lemputės perdegimą: tai yra pati dažniausia problema, kurią paprastai lengva išspręsti pakeitus lemputę.
- Elektros kontaktų oksidaciją: dėl drėgmės ir purvo kontaktai gali oksiduotis, sukeldami prastą elektros jungtį, dėl ko šviesa gali mirksėti arba visai nešviesti.
- Korpuso pažeidimus: įtrūkimai ar lūžiai korpuse gali leisti vandeniui patekti į vidų, pažeidžiant lemputę ir kontaktus, dėl ko šviesa gali mirksėti arba visai nešviesti.
Elektros Sistema ir Saugikliai VW Golf 4 Modelyje
Automobilio elektros sistema, įskaitant ir valstybinio numerio apšvietimą, yra apsaugota saugikliais. Suprasti saugiklių paskirtį ir jų vietą yra itin svarbu, norint greitai ir efektyviai spręsti elektros problemas.
Saugiklių Funkcija ir Apsauga
Saugikliai yra esminė elektros sistemos dalis, užtikrinanti apsaugą nuo perkrovų ir trumpųjų jungimų. Jie veikia kaip silpniausia grandis grandinėje - perdegdami ir nutraukdami srovės tiekimą, kai srovė viršija leistiną ribą. Tai apsaugo brangesnius komponentus nuo sugadinimo ir gali užkirsti kelią gaisrui.
Saugikliai yra įvertinti pagal amperą (A). Amperas nurodo, kokią maksimalią srovę saugiklis gali praleisti prieš perdegdamas. Svarbu naudoti tinkamo amperų saugiklius, kad užtikrintumėte tinkamą apsaugą ir išvengtumėte problemų.
Saugiklių Dėžučių Vieta
VW Golf 4 modelyje yra dvi pagrindinės saugiklių dėžutės:
- Salono saugiklių dėžutė: Ši dėžutė yra po prietaisų skydeliu, vairuotojo pusėje. Ją pasieksite atidarydami nedidelį dangtelį.
- Variklio skyriaus saugiklių dėžutė: Ši dėžutė yra variklio skyriuje, dažniausiai šalia akumuliatoriaus.
Šiame straipsnyje daugiausia dėmesio skirsime salono saugiklių dėžutei, nes būtent joje yra saugiklis, atsakingas už valstybinio numerio apšvietimą, bei daugelį kitų dažniausiai pasitaikančių problemų.
Salono Saugiklių Dėžutės Schema ir Valstybinio Numerio Apšvietimo Saugiklis
Saugiklių dėžutės dangtelis paprastai turi schemą, nurodančią, kuris saugiklis apsaugo kurią grandinę. Tačiau schema gali skirtis priklausomai nuo automobilio modelio ir metų. Žemiau pateikiama tipinė VW Golf 4 salono saugiklių dėžutės schema su aprašymais. Ypatingą dėmesį atkreipkite į Saugiklį Nr. 4, kuris atsakingas už valstybinio numerio apšvietimą.
Vw Golf Mk4 Fuse Box Location
| Saugiklio Nr. | Srovė (A) | Apsaugota grandinė |
|---|---|---|
| 1 | 10 | Langų apiplovimo purkštukų šildytuvai |
| 2 | 10 | Posūkių rodikliai |
| 3 | 5 | Pirštinių dėžutės apšvietimas |
| 4 | 5 | Valstybinio numerio apšvietimas |
| 5 | 7.5 | Komforto sistema, pastovaus greičio palaikymo sistema (GRA), automatinis oro kondicionierius (Climatronic), šildytuvo modulis vairuotojo ir keleivio sėdynės |
| 6 | 15 | Stabdžių žibintai |
| 7 | 10 | Atbulinės eigos žibintai |
| 8 | 10 | Vidaus apšvietimas |
| 9 | 15 | Cigarečių pridegiklis |
| 10 | 10 | Radijas |
| 11 | 10 | Variklio valdymo blokas (ECU) |
| 12 | 15 | Valytuvai |
| 13 | 10 | Šildomi veidrodėliai |
| 14 | 15 | Priekiniai rūko žibintai |
| 15 | 10 | Galiniai rūko žibintai |
| 16 | 10 | Aukšto tono signalas |
| 17 | 10 | Žemo tono signalas |
| 18 | 10 | Šviesų aukščio reguliavimas |
| 19 | 7.5 | ABS (Antiblokuojanti stabdžių sistema) |
| 20 | 5 | Oro pagalvės |
| 21 | 15 | Kuro siurblys |
| 22 | 10 | Įpurškimo sistema |
| 23 | 15 | Centrinis užraktas |
| 24 | 25 | Langų kėlikliai |
| 25 | 30 | Šildomas galinis stiklas |
| 26 | 10 | Priekiniai žibintai (dešinė pusė) |
| 27 | 10 | Priekiniai žibintai (kairė pusė) |
| 28 | 15 | Tolimosios šviesos (dešinė pusė) |
| 29 | 15 | Tolimosios šviesos (kairė pusė) |
| 30 | 10 | Pozicinės šviesos (dešinė pusė) |
| 31 | 10 | Pozicinės šviesos (kairė pusė) |
| 32 | 15 | Ventiliatorius |
| 33 | 25 | Automatinė pavarų dėžė |
| 34 | 15 | Sėdynių šildymas |
| 35 | 20 | Stoglangis |
| 36 | 5 | Skydelis |
| 37 | 10 | Navigacija |
| 38 | 10 | Telefono modulis |
| 39 | 15 | Centrinis užraktas |
| 40 | 10 | Galinis valytuvas |
| 41 | 10 | Garso stiprintuvas |
| 42 | 5 | ECU |
| 43 | 5 | Klimato kontrolės sistema |
| 44 | 10 | Degimo ritės |
Šis aprašymas yra bendro pobūdžio ir gali šiek tiek skirtis priklausomai nuo konkretaus VW Golf 4 modelio. Visada patikrinkite savo automobilio saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.
Alternatyvios Saugiklių Dėžutės Schemos
Kai kurie VW Golf 4 modeliai gali turėti šiek tiek skirtingas saugiklių dėžutės schemas. Štai kelios galimos alternatyvos:
- Ankstyvieji modeliai (1997-1999): Šių modelių schemos gali šiek tiek skirtis nuo vėlesnių modelių.
- Modeliai su skirtinga įranga: Jei jūsų automobilyje yra papildoma įranga, tokia kaip sėdynių šildymas ar stoglangis, saugiklių schema gali būti kitokia.
Visada patikrinkite savo automobilio saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.
Kaip Pakeisti Saugiklį
Saugiklio keitimas yra paprastas procesas, kurį galite atlikti patys. Štai žingsniai, kaip tai padaryti:
Reikalingos Priemonės
- Naujas, tinkamo amperažo saugiklis (pvz., 5A valstybinio numerio apšvietimui).
- Specialus saugiklių ištraukiklis (paprastai būna saugiklių dėžutėje) arba mažos replės.
- Saugiklių testeris (nebūtina, bet naudinga patikrinti).
Keitimo Žingsniai
- Išjunkite degimą: Prieš pradėdami keisti saugiklį, įsitikinkite, kad automobilis yra išjungtas.
- Suraskite saugiklių dėžutę: Raskite salono saugiklių dėžutę, kuri yra po prietaisų skydeliu, vairuotojo pusėje.
- Atidarykite saugiklių dėžutę: Atidarykite saugiklių dėžutės dangtelį.
- Nustatykite perdegusį saugiklį: Patikrinkite saugiklius, ypač Saugiklį Nr. 4 (5A). Perdegęs saugiklis paprastai turi nutrūkusį metalinį siūlą viduje. Galite naudoti saugiklių testerį, kad patikrintumėte, ar saugiklis veikia.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį arba mažas reples, kad išimtumėte perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris atitinka tą patį amperą, kaip ir perdegęs saugiklis (pvz., 5A).
- Patikrinkite grandinę: Įjunkite degimą ir patikrinkite, ar valstybinio numerio apšvietimas veikia tinkamai.
- Uždarykite saugiklių dėžutę: Uždarykite saugiklių dėžutės dangtelį.
Svarbu: Niekada nenaudokite didesnio amperų saugiklio nei nurodyta. Tai gali sukelti elektros perkrovą ir gaisrą.

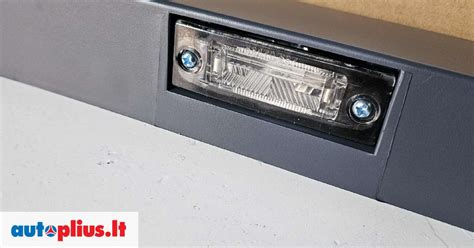

Valstybinio Numerio Apšvietimo Lemputės (Modulio) Keitimas ir Gedimų Šalinimas
Jei pakeitus saugiklį valstybinio numerio apšvietimas vis tiek neveikia, problema greičiausiai yra pačioje lemputėje, LED modulyje, kontaktuose ar korpuse.
Perdegusios Lemputės Keitimas
Pakeisti perdegusią valstybinio numerio apšvietimo lemputę yra gana paprasta:
- Prieiga: Priklausomai nuo modelio, gali reikėti atsukti kelis varžtus, laikančius apšvietimo modulio korpusą, esantį virš numerio lentelės. Kartais tereikia pasukti ar ištraukti patį lemputės laikiklį.
- Išėmimas: Atsargiai išimkite seną lemputę (ji gali būti įsprausta ar įsukama).
- Įdėjimas: Įdėkite naują lemputę. Jei naudojate LED modulį, atkreipkite dėmesį į poliškumą (jei nešviečia, pabandykite pasukti 180 laipsnių).
- Patikrinimas: Prieš surinkdami viską atgal, patikrinkite, ar nauja lemputė šviečia.
- Surinkimas: Atsargiai surinkite viską atgal, užtikrindami, kad korpusas būtų sandariai uždarytas, kad nepatektų drėgmė.
Kontaktų ir Korpuso Tikrinimas
Jei lemputė nauja ir saugiklis geras, bet šviesa vis tiek neveikia arba mirksi, patikrinkite:
- Kontaktus: Atjunkite apšvietimo modulio jungtį ir patikrinkite, ar kontaktai nėra oksiduoti, surūdiję ar purvini. Nuvalykite juos smulkiu švitriniu popieriumi ar specialiu kontaktų valikliu.
- Laidų vientisumą: Apžiūrėkite laidus, vedančius prie apšvietimo modulio, ar jie nėra pažeisti, nutrūkę ar įtrūkę, ypač tose vietose, kur jie gali liestis su judančiomis dalimis ar patirti trinčiai.
- Korpusą: Patikrinkite, ar apšvietimo korpuse nėra įtrūkimų ar lūžių, pro kuriuos galėtų patekti drėgmė ir sukelti koroziją. Jei korpusas pažeistas, jį gali tekti pakeisti.
Trumpojo Jungimo Nustatymas
Jei pakeitėte saugiklį ir jis vėl perdega, tai gali reikšti, kad grandinėje yra trumpasis jungimas. Trumpasis jungimas atsiranda, kai elektros srovė apeina normalų grandinės kelią ir teka tiesiai į žemę. Jei varža yra labai maža arba lygi nuliui, tai gali reikšti trumpąjį jungimą.
Norint nustatyti trumpąjį jungimą, galima atjungti grandinės komponentus po vieną, kol bus nustatyta, kuris komponentas sukelia problemą. Tačiau nustatyti trumpąjį jungimą gali būti sudėtinga, todėl, jei nesate tikri savo žiniomis, rekomenduojama kreiptis į kvalifikuotą elektriką.
Saugos Patarimai Dirbant su Elektros Sistema
Dirbant su automobilio elektros sistema, svarbu laikytis saugos patarimų, kad išvengtumėte sužalojimų ar papildomų automobilio gedimų:
- Atjunkite akumuliatorių: Prieš pradėdami dirbti su elektros sistema, visada atjunkite neigiamą akumuliatoriaus gnybtą.
- Naudokite tinkamus įrankius: Naudokite izoliuotus įrankius, kad išvengtumėte elektros smūgio.
- Būkite atsargūs: Būkite atidūs dirbdami su elektros sistema ir venkite liesti atvirus laidus.
- Tinkamas saugiklio tipas: Įsitikinkite, kad naudojate tinkamo tipo (ATO/ATC, mini ir kt.) ir amperažo saugiklį.
