Volvo XC70 Rankinio Stabdžio Kaladėlių Keitimas ir Priežiūra

Rankinis stabdys, dar žinomas kaip stovėjimo stabdys, yra svarbi automobilio saugos sistemos dalis, skirta užtikrinti, kad transporto priemonė nejudėtų stovėjimo metu. Laikui bėgant, net ir patikimuose automobiliuose, tokiuose kaip Volvo XC70 (ir susijusiuose V70 modeliuose), gali atsirasti problemų su rankiniu stabdžiu. Šiame straipsnyje išsamiai aptarsime galimas problemas, remonto būdus ir priežiūros patarimus, skirtus Volvo XC70 rankiniam stabdžiui, ypatingą dėmesį skirdami rankinio stabdžio kaladėlių keitimui ir reguliavimui.

Rankinio Stabdžio Veikimo Principai ir Tipai

Prieš gilinantis į konkrečias problemas, svarbu suprasti, kaip veikia rankinis stabdys ir kokie jo tipai gali būti naudojami Volvo XC70 automobiliuose. XC70 (ir V70) modeliuose gali būti naudojami tiek mechaniniai, tiek elektriniai rankiniai stabdžiai, priklausomai nuo pagaminimo metų ir komplektacijos.

Mechaninis Rankinis Stabdys

Mechaninis rankinis stabdys veikia naudojant trosus, kurie jungia svirtį (arba pedalą) salone su galiniais stabdžių mechanizmais. Patraukus svirtį (arba paspaudus pedalą), trosai įtempia ir aktyvuoja stabdžių kaladėles arba trinkeles, blokuodami ratus. Atleidus svirtį (arba pedalą), trosai atsipalaiduoja, ir ratai gali laisvai suktis.

Elektrinis Rankinis Stabdys (EPB)

Elektrinis rankinis stabdys (EPB) naudoja elektros variklį, kad įtemptų stabdžių trosus arba tiesiogiai aktyvuotų stabdžių suportus. EPB valdomas mygtuku arba jungikliu salone. Paspaudus mygtuką, valdymo blokas siunčia signalą varikliui, kuris įjungia stabdžius. EPB dažnai turi papildomų funkcijų, tokių kaip automatinis atleidimas pajudant iš vietos arba pagalba įkalnėje.

Įjungiant elektra valdomą stovėjimo stabdį, gali pasigirsti silpnas elektrinio variklio ūžesys. Ūžesys gali būti girdimas ir stovėjimo stabdžių automatinės funkcijos tikrinimo metu. Jeigu stovėjimo stabdys įjungiamas automobiliui nejudant, jis veikia tik galinius ratus. Jei jis įjungiamas automobiliui judant, naudojami įprasti stabdžiai, t. y. stabdomi visi keturi ratai. Stabdymo funkcija pasikeičia į užpakalinių ratų, kai automobilis beveik sustoja.

Dažniausios Volvo XC70 Rankinio Stabdžio Problemos

Volvo XC70 savininkai gali susidurti su įvairiomis rankinio stabdžio problemomis, tiek mechaninėse, tiek elektrinėse sistemose. Štai keletas dažniausių problemų:

Mechaninio Rankinio Stabdžio Problemos

• Užstrigę trosai: Trosai gali užstrigti dėl korozijos, nešvarumų arba pažeidimų. Tai gali sukelti sunkumus įjungiant arba atleidžiant rankinį stabdį.
• Nutrūkę trosai: Trosai gali nutrūkti dėl senėjimo, perkrovos arba korozijos. Nutrūkęs trosas visiškai išjungia rankinį stabdį.
• Susidėvėjusios stabdžių kaladėlės/trinkelės: Susidėvėjusios kaladėlės/trinkelės sumažina rankinio stabdžio efektyvumą.
• Netinkamas reguliavimas: Netinkamai sureguliuotas rankinis stabdys gali būti per silpnas arba per stiprus.
• Užstrigę stabdžių suportai: Stabdžių suportai gali užstrigti dėl korozijos arba nešvarumų, trukdydami rankiniam stabdžiui tinkamai veikti.

Elektrinio Rankinio Stabdžio (EPB) Problemos

• Gedimai valdymo bloke: EPB valdymo blokas gali sugesti dėl elektros problemų, korozijos arba programinės įrangos klaidų.
• Gedimai variklyje: EPB variklis gali sugesti dėl perkrovos, senėjimo arba korozijos.
• Gedimai davikliuose: EPB sistema naudoja daviklius, kad nustatytų stabdžių padėtį. Sugedę davikliai gali sukelti EPB sistemos gedimus.
• Programinės įrangos problemos: EPB sistemos programinė įranga gali turėti klaidų arba reikalauti atnaujinimo.
• Atsipalaidavę arba pažeisti laidai: Elektros laidai, jungiantys EPB komponentus, gali atsipalaiduoti arba būti pažeisti, sukeldami gedimus.
• Žema akumuliatoriaus įtampa: Jei akumuliatoriaus įtampa per maža, stovėjimo stabdžio nei atleisti, nei įjungti negalima. Tokiu atveju rekomenduojama prijungti pagalbinį akumuliatorių.

Rankinio Stabdžio Diagnostika

Norint nustatyti rankinio stabdžio problemą, reikia atlikti kruopščią diagnostiką.

Mechaninio Rankinio Stabdžio Diagnostika

• Patikrinkite trosus: Patikrinkite trosus, ar nėra korozijos, pažeidimų arba užstrigimų. Pajudinkite svirtį (arba pedalą) ir stebėkite, ar trosai juda laisvai.
• Patikrinkite kaladėles/trinkeles: Patikrinkite stabdžių kaladėlių/trinkelių storį. Jei jos yra susidėvėjusios, jas reikia pakeisti.
• Patikrinkite reguliavimą: Patikrinkite rankinio stabdžio reguliavimą. Jei jis yra netinkamas, jį reikia sureguliuoti.
• Patikrinkite suportus: Patikrinkite, ar stabdžių suportai neįstrigę. Jei jie yra įstrigę, juos reikia išvalyti arba pakeisti.

Elektrinio Rankinio Stabdžio (EPB) Diagnostika

• Patikrinkite klaidas: Naudokite diagnostikos įrangą, kad patikrintumėte, ar EPB sistemoje nėra klaidų. Klaidos kodai gali padėti nustatyti problemos priežastį.
• Patikrinkite variklį: Patikrinkite EPB variklį, ar jis veikia tinkamai. Jei variklis neveikia, jį reikia pakeisti.
• Patikrinkite daviklius: Patikrinkite EPB daviklius, ar jie veikia tinkamai. Sugedusius daviklius reikia pakeisti.
• Patikrinkite laidus: Patikrinkite elektros laidus, jungiančius EPB komponentus, ar jie neatsipalaidavę arba pažeisti.
• Atnaujinkite programinę įrangą: Jei reikia, atnaujinkite EPB sistemos programinę įrangą.

Rankinio Stabdžio Remontas

Rankinio stabdžio remonto darbai gali būti įvairūs, priklausomai nuo problemos.

Mechaninio Rankinio Stabdžio Remontas

• Trosų keitimas: Jei trosai yra užstrigę arba nutrūkę, juos reikia pakeisti naujais.
• Kaladėlių/trinkelių keitimas: Jei kaladėlės/trinkelės yra susidėvėjusios, jas reikia pakeisti naujomis.
• Reguliavimas: Jei rankinis stabdys yra netinkamai sureguliuotas, jį reikia sureguliuoti.
• Suportų valymas/keitimas: Jei stabdžių suportai yra įstrigę, juos reikia išvalyti arba pakeisti naujais.

Elektrinio Rankinio Stabdžio (EPB) Remontas

Dėl elektrinio stovėjimo stabdžio konstrukcijos galinius stabdžių antdėklus rekomenduojama keisti autoservise, kreipiantis į įgaliotąjį „Volvo“ autoservisą. Tačiau dažniausi remonto darbai yra šie:

• Valdymo bloko keitimas: Jei EPB valdymo blokas yra sugedęs, jį reikia pakeisti nauju.
• Variklio keitimas: Jei EPB variklis yra sugedęs, jį reikia pakeisti nauju.
• Daviklių keitimas: Jei EPB davikliai yra sugedę, juos reikia pakeisti naujais.
• Laidų taisymas/keitimas: Jei elektros laidai yra pažeisti, juos reikia pataisyti arba pakeisti naujais.
• Programinės įrangos atnaujinimas: Jei reikia, atnaujinkite EPB sistemos programinę įrangą.

Volvo XC70 Rankinio Stabdžio Kaladėlių Keitimo Procedūra

Ši procedūra apibūdina, kaip pakeisti rankinio stabdžio kaladėles Volvo XC70. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į specialistus.

1. Nuimkite dangtį po centrinės konsolės rankos atrama. Atleiskite rankinio stabdžio reguliavimo varžtą (kiek įmanoma iki galo), kol atsilaisvins rankinio stabdžio trosas.
2. Nuimkite galinius ratus.
3. Atsukite abu stabdžių suporto varžtus ir išimkite stabdžių vamzdelį iš tvirtinimų. Nuimant kairės pusės suportą, papildomai reikia atsukti varžtą, laikantį stabdžių vamzdelių trišakį. Nuimkite stabdžių suportą ir pakabinkite jį taip, kad nebūtų pažeistos stabdžių žarnelės.
4. Atleiskite rankinio stabdžio reguliavimo varžtą tiek, kad nusiimtų stabdžių diskas. Reguliavimo varžtas pasiekiamas per reguliavimo skylę stabdžių diske, pasukus taip, kad skylė atsidurtų virš reguliavimo varžto tarp stabdžių kaladėlių.
5. Atsukite disko tvirtinimo smeigę ir pasižymėkite disko padėtį stebulės atžvilgiu, kad būtų lengviau atitaikyti diską surenkant. Nuimkite stabdžių diską.
6. Praplėskite stabdžių trinkeles ir nuimkite jas nuo stebulės.
7. Nuvalykite rūdis su peiliu ir plieniniu šepečiu.
8. Uždėkite naujas stabdžių trinkeles ant stebulės ir uždėkite viršutinę spyruoklę. Įsitikinkite, kad reguliavimo varžtai susukti teisingai.
9. Sumontuokite stabdžių diską ant stebulės, kad žymės sutaptų. Prisukite tvirtinimo smeigę 8 Nm.
10. Prisukite stabdžių suportą su naujais varžtais. Įstatykite stabdžių vamzdelius į tvirtinimus. Prisukite stabdžių vamzdelių trišakį (tik kairėje pusėje).

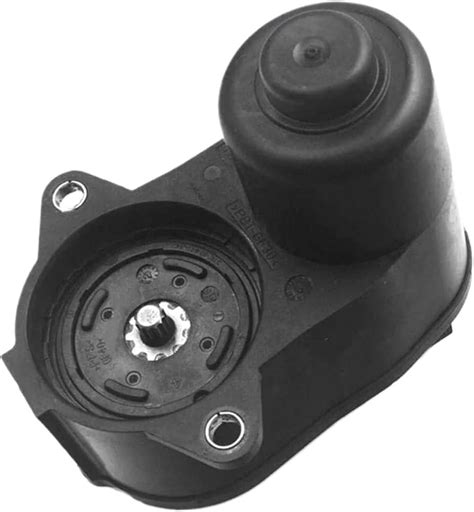

Elektrinio rankinio stabdžio varikliuko ypatumai

Keičiant galines stabdžių kaladėles automobiliuose su elektriniu rankiniu stabdžiu, reikia nuimti elektrinio rankinio stabdžio varikliuką, kad būtų galima rankiniu būdu įsukti suporto „diską“ prieš įstumiant stūmokliuką. Jei varikliuko varžtai nukirmiję ir neatsisuka, o suporto cilindriuko negalima įstumti, nes „diskas“ neįsuktas, galima pasinaudoti alternatyviu metodu.

„Vida“ serviso režimas yra ne kas kita, o varikliukui paduodama įtampa, tik su sukeistais poliais, tai pats varikliukas tą vadinamą suporto „diską“ ir įsuka. Jei neturite „Vida“ diagnostikos įrangos, galite atjungti varikliuko jungtį ir paduoti maitinimą tiesiai nuo akumuliatoriaus. Varikliuką sukite tol, kol kartu pradės suktis suporto stūmoklis - vos tik stūmoklis pasisuko, to pakanka.

Volvo XC70 Rankinio Stabdžio Reguliavimas

Rankinio stabdžio reguliavimas yra svarbus priežiūros etapas, užtikrinantis efektyvų jo veikimą. Reguliavimas gali skirtis priklausomai nuo konkretaus XC70 modelio ir rankinio stabdžio tipo (mechaninio ar elektrinio).

Mechaninio Rankinio Stabdžio Reguliavimas

Mechaninio rankinio stabdžio reguliavimas paprastai atliekamas priveržiant arba atlaisvinant reguliavimo varžtą, esantį prie rankinio stabdžio svirties arba po automobiliu, prie trosų jungties. Svarbu reguliuoti taip, kad rankinis stabdys veiktų efektyviai, bet neblokuotų ratų, kai jis atleistas. Tikslų reguliavimo procesą galite rasti automobilio techninės priežiūros vadove.

Po kaladėlių pakeitimo atlikite šiuos reguliavimo veiksmus:

1. Užtraukus rankinį stabdį per porą dantų, pravažiuokite ne daugiau 400 metrų. Tai nuvalys rūdžių ir šiukšlių likučius nuo kaladėlių ir stabdžių būgnų.
2. Nuimkite abu galinius ratus. Tada atleiskite reguliavimo varžtą per 4-6 dantis, sukant priešinga kryptimi.
3. Patikrinkite, ar nėra laisvumo rankinio stabdžio svirtyje.
4. Prisukite reguliavimo varžtą tiek, kad rankinis stabdys pilnai laikytų užtraukus rankeną per 2-8 dantis.
5. Įsitikinkite, kad stabdžių disko ir ratlankio paviršiai švarūs. Uždėkite ratus. Lengvai priveržkite.

Svarbu atkreipti dėmesį, kad rankinio stabdžio trosas paprastai tempiasi salone, šalia pavarų svirties iš vairuotojo pusės. Tačiau net ir įtempus trosą, stabdys gali būti gana silpnas, laikydamas automobilį tik labai švelniame kalnelyje. Tai gali būti susiję su neoriginaliomis kaladėlėmis arba nereguliuojama atramine plokštele (šakute) tarp kaladėlių, kuri yra būdinga kai kuriems XC70 modeliams (pvz., 2002 m.). Dėl nereguliuojamos atraminės plokštelės vien trosų įtempimo iš salono gali nepakakti.

Elektrinio Rankinio Stabdžio (EPB) Reguliavimas

Elektrinio rankinio stabdžio reguliavimas dažniausiai atliekamas naudojant specialią diagnostikos įrangą. EPB sistema pati reguliuojasi, bet kartais reikia atlikti kalibravimą, kad užtikrinti tinkamą veikimą. Šį darbą geriausiai patikėti kvalifikuotam specialistui.

Bendras Elektrinio Stovėjimo Stabdžio (EPB) Valdymas ir Įspėjimai

Stovėjimo stabdys laiko automobilį vienoje vietoje, kai vairuotojo nėra salone, mechaniškai užblokuodamas du ratus.

Stovėjimo Stabdžio Įjungimas

1. Tvirtai nuspauskite stabdžių pedalą.
2. Nuspauskite stovėjimo stabdžio valdiklį. Jungtinio prietaisų skydelio ženklas pradeda mirksėti, o kai jis ima šviesti nuolat, rankinis stabdys būna įjungtas.
3. Atleiskite stabdžių pedalą ir patikrinkite, ar automobilis nerieda.

Pastačius automobilį, būtina visuomet įjungti pirmąją pavarą (mechaninė pavarų dėžė) arba pervesti pavarų svirtį į P padėtį (automatinė pavarų dėžė).

Avarinis Stabdys

Avariniu atveju, automobiliui judant, stovėjimo stabdį galima įjungti nuspaudžiant ir palaikant stovėjimo stabdžio valdiklį. Atleidus valdymo elementą, stabdymo procedūra sustabdoma.

Pastaba: Suaktyvinus avarinio stabdymo funkciją važiuojant dideliu greičiu, pasigirsta signalas.

Automobilio Statymas Įkalnėje ar Nuokalnėje

• Jei automobilis pastatytas įkalnėje: pasukite ratus nuo kelkraščio.
• Jei automobilis pastatytas nuokalnėje: pasukite ratus į kelkraštį.

Įspėjimas: Visada naudokite stovėjimo stabdį, kai automobilį statote nuokalnėje - nepakanka palikti automobilį įjungtą arba padėtyje P, jei jis turi automatinę pavarų dėžę, kad jis stovėtų.

Stovėjimo Stabdžio Išjungimas

Automobilis su mechanine pavarų dėže

Rankinis atleidimas:

1. Įkiškite nuotolinio valdymo pultelį į uždegimo jungiklį.
2. Tvirtai nuspauskite stabdžių pedalą.
3. Įjunkite stovėjimo stabdžio valdiklį. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Pastaba: Stovėjimo stabdį galima atleisti ir rankiniu būdu nuspaudžiant pavaros pedalą vietoj stabdžio pedalo. „Volvo“ rekomenduoja naudoti stabdžio pedalą.

Automatinis atleidimas:

1. Užveskite variklį.
2. Įjunkite pirmą arba atbulinę pavarą.
3. Šiek tiek atleiskite sankabą ir nuspauskite akceleratoriaus pedalą. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Automobilis su automatine pavarų dėže

Rankinis atleidimas:

1. Įkiškite nuotolinio valdymo pultelį į uždegimo jungiklį.
2. Tvirtai nuspauskite stabdžių pedalą.
3. Patraukite už svirties. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Automatinis atleidimas:

1. Prisisegkite saugos diržą.
2. Užveskite variklį.
3. Tvirtai nuspauskite stabdžių pedalą.
4. Pavarų perjungimo svirtį nustatykite į D arba R padėtį ir paspauskite akceleratoriaus pedalą. Stovėjimo stabdys atleidžiamas ir išsijungia jungtinio prietaisų skydelio ženklas.

Pastaba: Saugumo sumetimais stovėjimo stabdys atleidžiamas automatiškai tik tada, kai variklis veikia ir vairuotojas yra prisisegęs saugos diržą. Automobiliuose su automatine pavarų dėže stovėjimo stabdys atleidžiamas iškart nuspaudus greičio pedalą ir pavarų perjungimo svirčiai esant padėtyje D arba R.

Vežant Sunkius Krovinius Įkalnėn

Jei stovėjimo stabdžiai atleidžiami automatiškai, įkalnėn vežamas sunkus krovinys, pavyzdžiui, priekaba, gali imti riedėti atgal. Išvenkite šios situacijos, nuvažiuodami ir nuspausdami valdiklį. Kai variklis pasieks traukos jėgą, atleiskite svirtį.

Rankinio Stabdžio Priežiūra ir Prevencija

Reguliari rankinio stabdžio priežiūra gali padėti išvengti problemų ir prailginti jo tarnavimo laiką.

Priežiūros Patarimai

• Reguliariai naudokite rankinį stabdį: Reguliariai naudokite rankinį stabdį, kad trosai ir mechanizmai neįstrigtų. O kad rankinis veiktų, reikia juo pastoviai naudotis ir reguliariai sukelti kaladėles.
• Patikrinkite trosus: Reguliariai patikrinkite trosus, ar nėra korozijos, pažeidimų arba užstrigimų.
• Patikrinkite kaladėles/trinkeles: Reguliariai patikrinkite stabdžių kaladėlių/trinkelių storį.
• Reguliariai reguliuokite: Reguliariai reguliuokite rankinį stabdį, kad jis veiktų tinkamai.
• Valykite suportus: Reguliariai valykite stabdžių suportus, kad jie neįstrigtų.
• Apsilankykite pas specialistą: Reguliariai apsilankykite pas patikimą automobilių servisą, kad specialistai patikrintų ir prižiūrėtų rankinį stabdį.

Dažniausios Klaidos ir Prevencija

Išvengti rankinio stabdžio problemų gali padėti tinkama priežiūra ir atsargus naudojimas. Štai keletas patarimų:

• Venkite staigaus rankinio stabdžio naudojimo: Staigus rankinio stabdžio patraukimas važiuojant gali pažeisti trosus ir mechanizmus.
• Nelaikykite rankinio stabdžio įjungto ilgą laiką: Ilgalaikis rankinio stabdžio laikymas įjungtoje padėtyje gali sukelti trosų įtempimą ir susidėvėjimą.
• Reguliariai tikrinkite stabdžių sistemą: Reguliariai tikrinkite visą stabdžių sistemą, įskaitant rankinį stabdį, kad aptiktumėte problemas ankstyvoje stadijoje.
• Naudokite kokybiškas dalis: Remontui naudokite tik kokybiškas dalis, kad užtikrintumėte patikimą ir ilgalaikį veikimą.

Elektrinio Stovėjimo Stabdžio Ženklai ir Pranešimai

Jei kyla problemų su elektriniu stovėjimo stabdžiu, prietaisų skydelyje gali pasirodyti šie ženklai ir pranešimai:

Neretai, net ir pakeitus kaladėles bei atlikus kitus susijusius remonto darbus, rankinis stabdys gali neveikti efektyviai arba visai neatsirasti. Tai yra viena iš retesnių, bet pasitaikančių problemų, ypač su Volvo XC70/XC90 modeliais. Svarbu atlikti išsamią diagnostiką ir, esant poreikiui, kreiptis į specialistus, kurie turi patirties su Volvo stabdžių sistemomis.
