Priekabos kablio (forkopo) pajungimas šiuolaikiniuose automobiliuose, ypač tokiuose kaip Volvo XC70, reikalauja specifinių žinių ir komponentų, kad būtų užtikrintas tinkamas elektros sistemos veikimas ir išvengta klaidų automobilio borto kompiuteryje. Šiame straipsnyje aptariamos pagrindinės priekabos kablio elektros instaliacijos ypatybės ir reikalingi komponentai.
Priekabos kablio prijungimo ypatumai Volvo automobiliuose (nuo 2004 m.)
Nuo 2004 metų priekabos kablio rozetei prijungti daugeliui Volvo automobilių, įskaitant Volvo XC70, reikalingi specialūs adapteriai arba valdymo blokai (moduliai). Šie komponentai yra būtini ne tik dėl fizinio prijungimo, bet ir dėl automobilio sudėtingos elektros sistemos, kuri naudoja CAN-bus (Controller Area Network) magistralę.
Adapterių ir valdymo blokų paskirtis
Kyla klausimas, ką būtent daro tas adapteris ir kam jis skirtas - pačiai geležinei kablio daliai ar elektros rozetei? Adapteris arba valdymo blokas skirtas būtent elektros rozetei. Jo pagrindinė funkcija yra atskirti priekabos elektros grandines nuo automobilio elektros sistemos ir tinkamai apdoroti signalus. Tai apsaugo automobilio elektroniką nuo perkrovų, trumpųjų jungimų ir užtikrina, kad prietaisų skydelyje neatsirastų klaidų pranešimų apie perdegusias lemputes ar kitus gedimus.
Adapterių universalumas ir modelių suderinamumas
Klausimas - ar šie adapteriai universalūs ir tinka bet kokiam modeliui, ar reikia ieškoti konkrečiam modeliui tinkančio? Nors kai kurie adapteriai gali turėti tam tikrą suderinamumą su keliais modeliais, dažniausiai rekomenduojama ieškoti konkrečiam Volvo modeliui ir gamybos metams skirto adapterio. Pavyzdžiui, jei reikalingas adapteris V50 2005 metų modeliui, labiausiai tikėtina, kad jis nebus visiškai suderinamas su senesniu ar visai kitu Volvo modeliu dėl skirtingų elektros schemų ir CAN-bus protokolų.
Ar būtinas valdymo modulis? Alternatyvūs pajungimo būdai
Kyla klausimas, ar tikrai būtinas tas modulis kablio pajungimui? Kai kurie meistrai gali patarti nepirkti jokio modulio, teigdami, kad prireikus galima pajungti per reles ant kiekvieno laido, ir viskas bus gerai. Ar tai tiesa? Ar neprisidarysite bėdų?
Tiesioginis priekabos elektros grandinių pajungimas prie automobilio laidų per reles gali atrodyti kaip pigesnis ir paprastesnis sprendimas. Tačiau šiuolaikiniuose Volvo automobiliuose, tokiuose kaip XC70, toks pajungimas gali sukelti įvairių problemų:
- Klaidos pranešimai: Automobilio borto kompiuteris gali aptikti nestandartinį apkrovos pasikeitimą ir nuolat rodyti klaidų pranešimus apie lemputes ar kitus gedimus.
- Elektronikos pažeidimai: Tiesioginis pajungimas be tinkamo modulio gali perkrauti automobilio elektros sistemą, pažeisti saugiklius ar net brangius elektronikos blokus.
- Garantijos praradimas: Neteisingai sumontuotas kablys gali anuliuoti automobilio elektros sistemos garantiją.
- Netinkamas veikimas: Kai kurios priekabos funkcijos (pvz., priešrūkiniai žibintai ar atbulinės eigos žibintai) gali neveikti tinkamai arba visai neveikti.
Todėl, norint išvengti galimų problemų ir užtikrinti patikimą bei saugų priekabos veikimą, rekomenduojama naudoti specialų priekabos kablio valdymo bloką arba adapterį, skirtą konkrečiam Volvo XC70 modeliui.

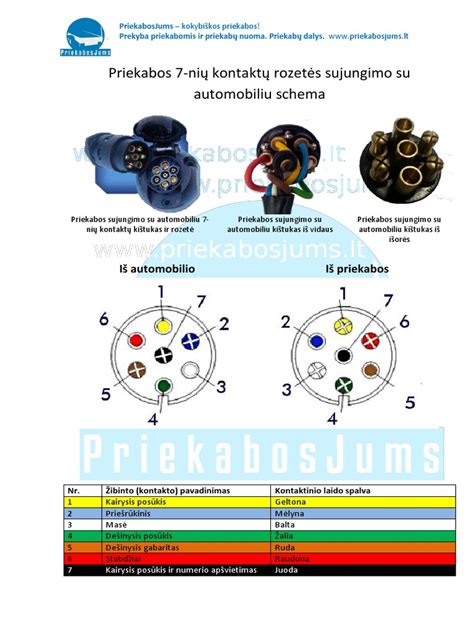

Priekabos rozetės tipai ir pajungimo schemos
Svarbu atsižvelgti į priekabos rozetės tipą. Populiariausios yra 7 kontaktų ir 13 kontaktų rozetės. Kyla klausimas, kaip elgtis su 7 kontaktų rozete? Senesniems automobiliams, tokiems kaip Volvo 850 1995 m., 7 kontaktų rozetės pajungimas reikalauja specifinių laidų schemų, tačiau šiuolaikiniams modeliams, pvz., Volvo XC70, net ir 7 kontaktų rozetei vis tiek reikalingas valdymo modulis, kuris tinkamai priskirtų signalus.
„Volvo“ priedų instrukcijos: priekabos kablio montavimas | „Volvo Car USA“
Norint tinkamai pajungti priekabos rozetę, būtina žinoti, kurioje vietoje ir kaip atrodo kablio rozetės pajungimo vieta konkrečiame modelyje. Pavyzdžiui, kai kuriuose Volvo V70 (2002 m.) ar XC70 modeliuose jungtys dažnai būna bagažinėje, šoninėje dalyje. Visada rekomenduojama naudoti originalias pajungimo schemas arba kreiptis į specialistus. Svarbu tiksliai identifikuoti jungtis automobilyje ir ant kablio elektrinės dalies, kad būtų užtikrintas teisingas sujungimas ir išvengta sistemos pažeidimų.
