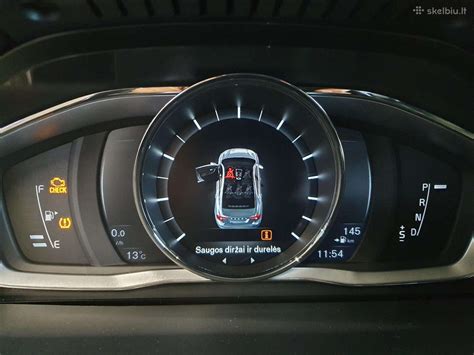

Prietaisų skydelis yra esminis automobilio informacijos šaltinis, suteikiantis vairuotojui svarbius duomenis apie transporto priemonės veikimą ir būklę. „Volvo“ prietaisų skydelis, kaip ir kitų modernių automobilių, yra sudėtinga sistema, kurioje indikatorių ženklai perspėja apie suaktyvintas funkcijas, veikiančias sistemas arba įvykusias klaidas bei triktis.
Informacinis Ekranas ir Kelionės Kompiuteris
Jungtinio prietaisų skydelio informaciniame ekrane pateikiama informacija apie daugelį automobilio funkcijų, įskaitant pastovaus greičio palaikymo sistemą ir kelionės kompiuterį. Informacija vaizduojama ženklais ir tekstu. Daugiau informacijos apie konkrečias funkcijas, kurių būklė atspindima ekrane, rasite šių funkcijų aprašuose.
Kelionės Kompiuterio Funkcijos ir Valdymas
Automobilio kelionės kompiuteryje įrašomos ir skaičiuojamos tokios vertės kaip atstumas, degalų sąnaudos ir vidutinis greitis važiuojant. Informacija iš kelionės kompiuterio gali būti rodoma jungtiniame prietaisų skydelyje ir valdoma naudojant elementus, įrengtus ant kairiojo perjungiklio, bei prietaisų skydelio meniu.
Nuostatas galima patikrinti iškart, kai tik jungtinis prietaisų skydelis automatiškai apšviečiamas atrakinus automobilį. Jei nė vienas iš kelionės kompiuterio valdymo elementų nepanaudojamas per maždaug 30 sekundžių po vairuotojo durelių atidarymo, prietaisas išsijungia. Po to, norint naudotis kelionės kompiuteriu, reikia pasukti raktelį į padėtį II arba užvesti variklį.
Jei, naudojant kelionės kompiuterį, pasirodo įspėjimas, prieš vėl suaktyvinant kompiuterį tą įspėjimą reikia patvirtinti. Patvirtinkite pranešimą, vieną kartą paspausdami posūkio svirtelės mygtuką OK.

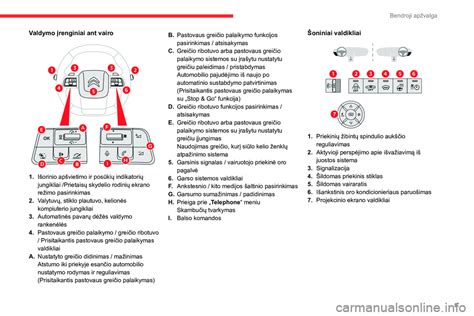

Valdymo Elementai:
- OK - atveria ciklą su kelionės kompiuterio funkcijomis, suaktyvina pažymėtą parinktį, atveria jungtinio prietaisų skydelio meniu, patvirtina žinutes arba meniu išrankas.
- Reguliavimo ratukas - atveria ciklą su kelionės kompiuterio antraštėmis, slenka per parinktis ir naršoma meniu.
- RESET - anuliuoja, prilygina nuliui arba išeina iš funkcijos po išrankos padarymo. Dabartinis kelionės skaitiklis nustatomas iš naujo arba išeinama iš meniu struktūros.
Kelionės Kompiuterio Rodinių Pasirinkimas ir Nustatymas iš Naujo
Vienu metu gali būti rodomos trys kelionės kompiuterio parinktys, po vieną kiekviename „lange“. Kelionės kompiuterio meniu rodmenys keičiami cikliškai. Viena iš alternatyvų - pradingęs kelionės kompiuterio ekranas, kuris taip pat žymi ciklo pradžią/pabaigą.
Norėdami pasirinkti, kuris kelionės kompiuteris turi būti rodomas, ir užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia nustatyti iš naujo, du kartus paspaudžiant mygtuką RESET. Tada pasukite reguliavimo ratuką, jei norite naršyti skirtingus antraščių derinius, ir sustokite ties pageidaujamu deriniu jungtinio prietaisų skydelio ekrane. Kelionės kompiuterio rodinį galima kelionės metu bet kada perslinkti į kitą parinktį. Viena iš parinkčių reiškia, kad kelionės kompiuteris nerodomas.
Kelionės Kompiuterio Antraštės ir Funkcijos:
- Skaitmeninis greitis (km/h arba mph) - parodo automobilio greitį skaitmenimis jungtinio prietaisų skydelio centre.
- Rodinio nėra - užgesina visus tris kelionės kompiuterio ekranus.
- Šildytuvas (tiesioginis užvedimas, 1 laikmatis, 2 laikmatis).
- Papildomas šildytuvas (Auto įjungta arba Išjungta).
- TC parinktys - kiek liko nuvažiuoti su degalų likučiu bake, kuro sąnaudos (momentinės), vidutinis greitis, kelionės ridos skaitiklis T1, T2, bendras atstumas.
- Aptarnavimo būsena - parodo mėnesių skaičių ir ridą, likusią iki kito aptarnavimo.
- Alyvos lygis.
- Pranešimai.
Antraščių deriniai nuolatiniam rodymui:
Galima pasirinkti vieną iš šių antraščių nuolatiniam rodymui prietaisų skydelyje:
- Informacija.
- Kelionės ridos skaitiklis T1 (visas atstumas). Nuspaudus ir ilgai palaikius mygtuką RESET, atstatomas ridos skaitiklis T1.
- Kelionės ridos skaitiklis T2 (visas atstumas). Nuspaudus ir ilgai palaikius mygtuką RESET, atstatomas ridos skaitiklis T2.
- Atstumas su baku (kiek liko nuvažiuoti su degalų likučiu bake).
- Degalų sąnaudos (momentinės sąnaudos).
- Vidutinis greitis.
- "Kelionės kompiuterio informacijos nėra" (parodo tuščią ekraną, žymi ciklo pradžią/pabaigą).
Kelionės Kompiuterio Nustatymas iš Naujo:
Norėdami nustatyti kelionės ridos skaitiklį iš naujo, pasukite reguliavimo ratuką ir sustokite ties antraštės deriniu su nustatytinu iš naujo kelionės matuokliu. Paspaudus ir ilgai palaikius RESET, pasirinktos antraštės vertė nustatoma iš naujo.
Norėdami nustatyti vidutines sąnaudas ir vidutinį greitį iš naujo, paspauskite OK, kad atvertumėte jungtinio prietaisų skydelio meniu. Reguliavimo ratuku suraskite meniu parinktį „Kelionės komp. atstat.“ ir patvirtinkite spausdami OK. Pasirinkite nustatyti vidutines sąnaudas, vidutinį greitį arba abu iš naujo. Patvirtinkite pasirinkimą spausdami OK ir užbaikite spausdami RESET. Atkreipkite dėmesį, kad ši funkcija iš naujo nenustato abiejų kelionės matuoklių T1 ir T2.
Jungtinio Prietaisų Skydelio Meniu Funkcijos
Jungtinio prietaisų skydelio meniu pateikiamos kelionės kompiuterio nustatymo parinktys, kurias galima patikrinti ar suderinti. Norėdami tai padaryti, įsitikinkite, kad joks valdymo elementas nebūtų sekos viduryje, du kartus paspausdami mygtuką RESET. Tada paspauskite OK, naršykite funkcijas reguliavimo ratuku, pasirinkite/patvirtinkite su OK ir užbaikite, du kartus paspausdami RESET.
| Funkcija | Aprašymas |
|---|---|
| Informacija | Bendroji informacija. |
| Kelionės komp. atstat. | Nustatykite vidutinių degalų sąnaudų ir vidutinio greičio vertę iš naujo. |
| Pranešimai | Papildoma informacija apie įspėjimus ir pranešimus. |
| Temos | Pasirinkite jungtinio prietaisų skydelio išvaizdos temą. |
| Nuostatos | Pasirinkite „Auto įj.“ arba „Išjungta“ papildomam šildytuvui. |
| Kontrasto režimas/Spalvų režimas | Jungtinio prietaisų skydelio šviesumo ir spalvų intensyvumo reguliavimas. |
| Stovėj. šildytuv. | Tiesioginis užvedimas ir laikmačių (1 ir 2) programavimo meniu. |
| Aptarn. būsena | Informacija apie aptarnavimo intervalus. |
| Alyvos lygis | Variklio alyvos lygio rodmuo. |
Skaitmeninio Prietaisų Skydelio Temos
Skaitmeniniame prietaisų skydelyje galima pasirinkti įvairias temas, kurios keičia matuoklių ir indikatorių išvaizdą. Galimos temos: „Elegance“, „Eco“ ir „Performance“. Temą galima pasirinkti tik veikiant varikliui.
Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį „Temos“, sukant svirtelės reguliavimo ratuką. Patvirtinkite savo pasirinkimą, spustelėdami mygtuką OK. Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temos nuostatą.
Temos pasirinkimą, taip pat kontrasto ir spalvų režimo nuostatas galima įrašyti į kiekvieno nuotolinio valdymo pultelio atmintį, užrakinant automobilį. Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę.
„Elegance“ Tema
Ši tema apima degalų lygio matuoklį, variklio aušinimo skysčio temperatūros matuoklį, spidometrą ir tachometrą. Kai degalų lygio matuoklio rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake. Taip pat rodomi pavarų perjungimo arba įjungtos pavaros indikatoriai.
„Eco“ Tema
Ši tema taip pat apima degalų lygio matuoklį, spidometrą ir tachometrą. Be to, joje yra „Eco guide“, kuris padeda vairuoti ekonomiškiau. Kaip ir „Elegance“ temoje, degalų lygio matuoklio rodyklė, pasiekus tam tikrą lygį, sukelia geltoną įspėjamąjį ženklą. Taip pat rodomi pavarų indikatoriai.
„Performance“ Tema
Ši tema skirta sportiškesniam vairavimui. Joje yra degalų matuoklis, variklio aušinimo skysčio temperatūros matuoklis, spidometras, tachometras ir „Power guide“, kuris rodo variklio galią. Taip pat rodomi pavarų indikatoriai.
Kontroliniai ir Įspėjamieji Ženklai
Indikatorių ženklai yra esminė saugos priemonė, informuojanti vairuotoją apie automobilio sistemas. Jie skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus.
Power Steering warning on Volvo - Assistance Temporary Reduced
Ženklų Tipai ir Bendrosios Taisyklės
- Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
- Visi indikatoriai ir įspėjamieji ženklai, išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį, atliekant veikimo patikrą.

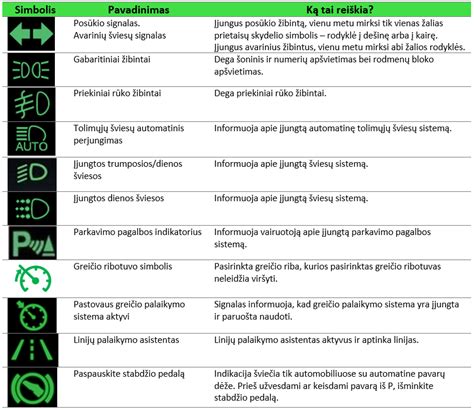

Dažniausiai Sutinkami Ženklai ir Jų Reikšmės
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Rekomenduojama kreiptis į įgaliotąjį „Volvo“ autoservisą.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Sustokite saugioje vietoje, išjunkite variklį ir užveskite iš naujo. Jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą.
- Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedusi.
- Stabilumo sistema, sportinis režimas: Ženklas ima šviesti suaktyvinus sportinį režimą, kuris leidžia aktyviau vairuoti, iki tam tikro lygio leidžiant automobilio galinės dalies kontroliuojamo slydimo manevrą.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu, dažniausiai dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas, kuris išvalomas mygtuku OK arba pats automatiškai išnyksta po tam tikro laiko. Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint“ tolimosiomis šviesomis.
- Kairiojo/dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi tada, kai įjungtas avarinis signalas.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Automatiškai išjungus variklį pasirodo ženklas.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
- Priminimas - neuždarytos durys: Jei tinkamai neuždaromos vienos iš durelių, informaciniame ekrane pasirodo informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Jei automobilis važiuoja didesniu nei maždaug 7 km/val. greičiu, užsidega įspėjamasis ženklas. Sustokite saugioje vietoje ir uždarykite atidarytas dureles.
- Priminimas - netinkamai uždarytas variklio dangtis: Jei variklio dangtis uždaromas netinkamai, informaciniame ekrane parodomas įspėjamasis ženklas su aiškinamąja iliustracija. Kaip įmanoma greičiau saugioje vietoje sustabdykite automobilį ir uždarykite variklio dangtį.
