Atrodytų, viskas paprasta: elektros kabeliai, pavara, fotoelementai, pultelis ar programėlė telefone ir vartai, tarsi ištarus burtažodį, atsidaro. Tačiau už šio paprastumo slypi sudėtinga ir apgalvota sistema, užtikrinanti patogų ir saugų įvažiavimą į jūsų teritoriją. Šiame straipsnyje aptarsime automatinių kiemo vartų tipus, jų įrangą, saugumo aspektus ir detalias instrukcijas, kaip suprogramuoti „HomeLink®“ sistemą jūsų „Volvo“ automobilyje.
Kiemo vartų tipai ir jų pasirinkimas
Kiemo vartai pagal judėjimo pobūdį skirstomi į varstomus ir slankiojančius, kitaip dar vadinamus atveriamais, nustumiamais (stumdomais, slenkančiais) vartais. Įvažiavimui į kiemą uždaryti dažniau pasirenkami palei tvorą slenkantys vartai - jų parduodama apie 5 kartus daugiau nei varstomų.

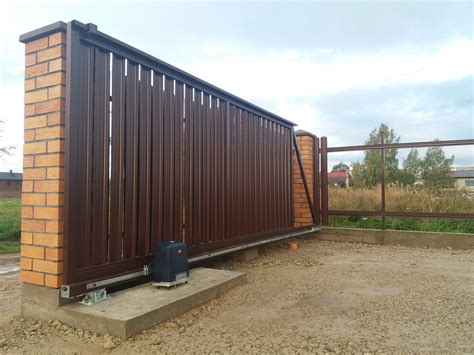

- Slenkantys vartai: Pakabinti ant specialios gembinės konstrukcijos slenkantys vartai juda neliesdami žemės. Jie tinka visur, kur pakanka vietos šone, slinkdami išilgai tvoros jie neužima papildomo ploto prieš save, bet jiems reikia vietos pasislinkimui. Pavyzdžiui, jeigu įvažiavimo, o kartu ir varčios plotis 4 m, vartams reikės 5,5 m. Vietos poreikis apskaičiuojamas prie planuojamo varčios ilgio metrais pridėjus 35-45 proc. esamo angos pločio.
- Varstomi vartai: Šie vartai netiks taupantiems plotą, nes jų atidarymo zonoje neįmanoma pastatyti automobilio. Be to, varstomi vartai nelabai tinka ir esant nelygiam kiemo reljefui (kai įvažiavimas yra kylantis arba nuokalnėje).
Automatinių kiemo vartų sistemos įranga

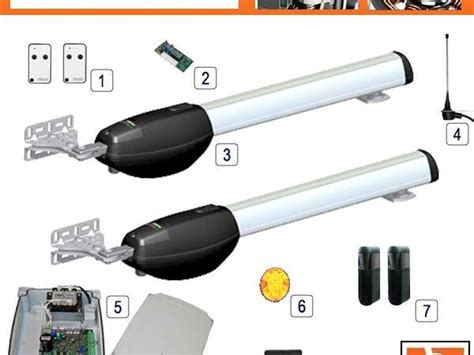

Automatinių kiemo vartų įranga apima vartų pavarą su varikliu, bėgį su ratukais, eigos ribotuvus ir valdymo pultelius. Pagrindinė kiemo vartų automatikos sistemos dalis yra pavara su varikliu, kuris per krumpliaratinę juostą perduoda judesio galią. Variklio galia parenkama pagal vartų svorį ir ilgį.
Pavaros pasirinkimo ir kokybės kriterijai
Kadangi pavaros dantratis yra intensyviausiai dirbantis mechanizmas, vartų specialistai teigia, kad neverta pirkti pavaros su plastikiniu pagrindiniu dantračiu - jis turi būti pagamintas iš bronzos (80 proc. į Lietuvą importuojamų pavarų yra su plastikiniais dantračiais). Rekomenduojama rinktis pavaras, kurios importuojamos į Lietuvą ne mažiau kaip 5 metus, nes tokios jau bus atitarnavusios ne vieną sezoną ir pasiteisinusios. Kitas pavaros kokybės kriterijus - garantijos trukmė.
Nerekomenduojama pasirinkti pavaros galios be rezervo, taip pat rinktis mechaninį vartų galinės eigos ribotuvą. Kai šaltyje į mechaninį eigos ribotuvą žiemą patenka sniego, jie užšąla ir pavara sustoja.
Kiemo vartų veikimo greitis ir garso lygis
- Varstomų kiemo vartų atsidarymo iki 90° kampu greitis gali būti nuo 18 iki 28 sekundžių, priklausomai nuo varčios pločio ir jos svorio.
- Slenkančių kiemo vartų judėjimo greitis priklauso nuo variklio galingumo, tačiau greitį riboja saugumo reikalavimai. Daugiausia gaminamos pavaros su varikliais, kurie užtikrina 9,5 m/min. Vartams, kurių svoris iki 1000 kg, atidarymo greitis yra 20 m/min., vartams, kurių svoris iki 1800 kg - 18 m/min.
Vartų judėjimo garso lygį lemia pačių vartų ir pavaros sumontavimo kokybė bei įranga.
Varstomų vartų automatikos specifika
Varstomų vartų automatika parenkama pagal varčių ilgį ir svorį. Parenkant ir montuojant varstomų vartų pavaras, reikalinga išlaikyti tam tikrus atstumus ir kampus, negalima jų ignoruoti. Šių pavarų montuojama yra žymiai mažiau, nes jų kaina, lyginant su standartinėmis pavaromis, yra didesnė, o montavimo darbai sudėtingesni ir reikalauja daugiau pasiruošimo. Tačiau jos yra vienos iš galingiausių pavarų ir tinka labai sunkiems vartams.
Papildomos funkcijos ir saugumas
Būtina yra vartų praėjimo funkcija, kai valdymo bloke suprogramuojama, jog vienu pultelio mygtuku valdomas visiškas vartų atidarymas ir uždarymas, o kitu mygtuku galima atidaryti, pavyzdžiui, 1 m pločio angą slenkančiuose vartuose, arba varstomuose vieną varčią. Vartų valdymo blokai gali turėti dar ir kitų papildomų funkcijų. Patogu, kai į valdymo blokus galima sumontuoti rezervinį maitinimo šaltinį - akumuliatorių. Dingus elektrai, jei nėra papildomo maitinimo šaltinio, vartų valdymas negalimas, bet atidaryti ar uždaryti vartus visuomet galima avariniu būdu.
Visuose automatiniuose vartuose montuojami nuo kliūties apsaugantys fotoelementai: infraraudonųjų spindulių siųstuvas ir imtuvas. Fotoelementai montuojami ant vartų kolonų vienas priešais kitą. Slenkantiems vartams užtenka vienos poros, pilnai varstomų vartų apsaugai reikalingos dvi poros, papildoma pora montuojama varčių atidarymo zonoje. Svarbu reguliariai tikrinti fotoelementų veikimą, nuvalyti dulkes, purvą ir sniegą, taip pat užtikrinti, kad jų veikimo zonoje nebūtų jokių kliūčių, pavyzdžiui, gėlių vazonų.
Elektros instaliacijos reikalavimai
Automatiniam vartų valdymui būtinas elektros maitinimas, kuris užtikrinamas laidais, atvestais iki vartų. Dažniausiai gyventojai laidus iki vartų atveda patys, dar iki trinkelių klojimo, kad paskui netektų jų ardyti. Bet kuriuo atveju, laidus būtina nutiesti prieš gerbūvio sutvarkymą.
- Automatikos maitinimo kabelis: turėtų būti ne mažesnis kaip 3x1,5mm².
- Varstomų vartų automatikos laidai: iš valdymo bloko montavimo vietos vedame laidus į vartų kolonas, kur bus montuojamos pavaros. Laidų skerspjūvis - 4x2,5mm², kiekvienai pavarai atskiras laidas, būtinai daugiagyslis minkštas kabelis. Specialistai iš patirties nurodo didesnį pavarų laidų skerspjūvį negu maitinimo laido. Kiti laidai vedami į fotoelementus: į tolimesnę nuo valdymo bloko vartų koloną vedamas 2x0,5mm² skersmens laidas, o į artimesnę - 4x0,5mm².
- Slenkamų vartų automatikos laidai: juos nutiesti yra paprasčiau, nes maitinimo laidai vedami tiesiai į pavarą, o pavaroje yra integruotas valdymo blokas.
HomeLink® programavimas „Volvo“ automobiliuose
„HomeLink®“ sistema leidžia suprogramuoti garažo ar kiemo vartų atidarymą tiesiai iš jūsų „Volvo“ automobilio. Šios instrukcijos padės jums suprogramuoti „HomeLink®“, nustatyti visą programavimą iš naujo arba perprogramuoti atskirus mygtukus.
Pastaba: Tam tikruose automobiliuose, norint programuoti arba naudotis funkcija „HomeLink®“, reikia įjungti uždegimą arba pasukti uždegimo jungiklį į priedų padėtį. Jei įmanoma, įdėkite naujus maitinimo elementus į nuotolinio valdymo pultelį, kurį pakeis „HomeLink®“, kad būtų galima greičiau programuoti ir lengviau priimti radijo ryšio signalą. Prieš programuojant reikia atstatyti „HomeLink®“ mygtukus.
Įspėjimas: Programuojant sistemą „HomeLink®“, gali būti aktyvinti programuojami garažo arba sklypo vartai. Todėl pasirūpinkite, kad programavimo metu niekas nestovėtų šalia vartų. Kol programuojamas garažo vartų atidarymo prietaisas, automobilis turi stovėti lauke (ne garaže).
Kaip susieti garažo vartų nuotolinio valdymo pultą su „Volvo“ per „HomeLink“
HomeLink® programavimo eiga
- Nukreipkite nuotolinio valdymo pultelį į „HomeLink®“ mygtuką, kurį ketinate suprogramuoti, ir laikykite jį maždaug 2-8 cm (apie 1-3 colių) atstumu nuo mygtuko. Neužblokuokite „HomeLink®“ indikatoriaus lemputės.
- Paspauskite ir palaikykite nuotolinio valdymo pultelio mygtuką ir norimą perprogramuoti „HomeLink®“ mygtuką.
- Neatleiskite mygtukų, kol indikatoriaus lemputė nuo lėto mirksėjimo (maždaug vieną kartą per sekundę) nepereis prie greito mirksėjimo (maždaug 10 kartų per sekundę) arba nuolatinio švietimo.
Jeigu indikatoriaus lemputė šviečia nepertraukiamai: Tai reiškia, kad programavimas baigtas. Siekdami aktyvinti, dukart paspauskite suprogramuotą mygtuką.
Jeigu indikatoriaus lemputė greitai mirkčioja: Įrenginys, kurį ketinama suprogramuoti su „HomeLink®“, gali turėti saugumo funkciją, reikalaujančią atlikti papildomų veiksmų. Išbandykite du kartus paspausdami suprogramuotą mygtuką, kad pamatytumėte, ar programavimas veikia. Kitu atveju tęskite tolesnius veiksmus:
- Suraskite garažo vartų ar panašaus imtuvo programavimo mygtuką. Jis paprastai yra netoli imtuvo antenos laikiklio.
- Vieną kartą paspauskite ir atleiskite imtuvo konfigūravimo mygtuką. Suprogramuoti reikia per 30 sekundžių nuo mygtuko paspaudimo.
- Paspauskite ir atleiskite norimos programuoti sistemos „HomeLink®“ mygtuką. Pakartokite paspaudimo / laikymo / atleidimo seką antrą kartą ir, atsižvelgiant į imtuvo modelį, galbūt net ir trečią kartą.
- Programavimas baigtas: garažo ar sklypo vartai ir panašūs įrenginiai dabar turėtų būti aktyvinti paspaudus suprogramuotąjį mygtuką.
Kilus programavimo problemų, susisiekite su „HomeLink®“ adresu www.HomeLink.com arba paskambinkite numeriu 00 8000 466 354 65 (arba mokamu numeriu +49 6838 907 277).
Individualių HomeLink® mygtukų perprogramavimas
Atskirą „HomeLink®“ mygtuką galima perprogramuoti taip:
- Paspauskite pageidaujamą mygtuką ir palaikykite jį maždaug 20 sekundžių.
- Kai „HomeLink®“ indikatoriaus lemputė pradės lėtai mirksėti, bus galima programuoti įprasta seka.
Pastaba: Jei perprogramuojamas mygtukas su nauju įrenginiu nesuprogramuojamas, jis toliau naudoja pirmiau nustatytus programavimo duomenis.
Visų HomeLink® mygtukų nustatymas iš naujo
Galima iš naujo nustatyti tik visus „HomeLink®“ mygtukus iškart (ne po vieną).
Kelio užtvarai
Kelio užtvarai yra puikus būdas kontroliuoti automobilių patekimą į uždaras teritorijas. Kelio užtvarai skirstomi pagal jų vamzdžio ilgį - nuo 3 iki 6 m. Kelio užtvarų darbo intensyvumas per 24 val. yra nuo 4000 iki 6000 atidarymo-uždarymo ciklų, o vamzdžio balansavimo spyruoklė paskaičiuota iki 5 000 000 ciklų. Nors jų kainos yra didesnės negu kiemo vartų automatikos, atidarymo ir uždarymo greitis yra nuo 1,5 iki 6 sekundžių, priklausomai nuo užtvaro ilgio.
