Vairo padėties daviklis (VPD), dažnai vadinamas vairo kampo davikliu, yra esminis šiuolaikinių automobilių saugos sistemų komponentas, užtikrinantis sklandų ir saugų valdymą. Šis daviklis nuolat stebi vairo kampą ir jo pasukimo greitį, perduodamas šią informaciją į automobilio elektroninį valdymo bloką (ECU). ECU, remdamasis šiais duomenimis, gali optimizuoti įvairias sistemas, įskaitant vairo stiprintuvą, stabilumo kontrolę (ESP) ir net adaptyvųjį kruizo kontrolę. Dėl šios priežasties, VPD gedimas gali sukelti įvairias problemas, pradedant nuo sumažėjusio vairavimo komforto ir baigiant rimtais saugumo incidentais.
Vairo Padėties Daviklio Veikimo Principai ir Svarba
VPD paprastai yra integruotas į vairo kolonėlę arba montuojamas šalia jos. Vairo padėties davikliai gali veikti skirtingais principais, tačiau dažniausiai naudojami du pagrindiniai tipai:
- Optiniai davikliai naudoja šviesos spindulį, kuris yra blokuojamas arba praleidžiamas priklausomai nuo vairo padėties. Šviesos jutiklis fiksuoja šiuos pokyčius ir paverčia juos elektriniais signalais.
- Magnetiniai davikliai naudoja magnetinį lauką, kuris keičiasi priklausomai nuo vairo judesių. Šiuos pokyčius fiksuoja magnetinio lauko jutiklis, kuris taip pat paverčia juos elektriniais signalais.
ECU naudoja VPD signalus, kad tiksliai nustatytų, kiek vairuotojas pasuko vairą, kokiu greičiu jis tai padarė ir į kurią pusę. Ši informacija yra būtina, norint užtikrinti tinkamą įvairių sistemų veikimą:
- Elektroninė stabilumo programa (ESP): ESP naudoja VPD duomenis, kad nustatytų, ar automobilio judėjimo trajektorija atitinka vairuotojo ketinimus. Jei automobilis pradeda slysti, ESP automatiškai įsijungia stabdžius ant atskirų ratų, padėdama vairuotojui atgauti kontrolę. Jei automobilis buvo komplektuojamas su davikliu, integruotu į vairo kolonėlę, tai reiškia, kad automobilis turi ESP sistemą.
- Elektrinis vairo stiprintuvas (EPS): EPS sistemos naudoja VPD duomenis, kad pritaikytų vairo stiprinimo lygį priklausomai nuo važiavimo sąlygų ir vairuotojo poreikių. Pavyzdžiui, važiuojant mažu greičiu, vairo stiprintuvas gali būti didesnis, kad būtų lengviau manevruoti, o važiuojant dideliu greičiu - mažesnis, kad būtų užtikrintas geresnis stabilumas.
- Pagalbos parkuojantis sistemos: Kai kurios parkavimo asistentų sistemos naudoja VPD duomenis automatiškai pasukti vairą, palengvindamos automobilio parkavimą.
- Adaptyvioji kruizo kontrolė (ACC): ACC sistemos, naudojančios vairo padėties informaciją, gali efektyviau išlaikyti automobilį eismo juostoje posūkiuose.
- Žibintų valdymas: Kai kuriose transporto priemonėse VPD duomenys naudojami adaptyviems priekiniams žibintams valdyti, užtikrinant geresnį apšvietimą posūkiuose.
Dažniausi Vairo Padėties Daviklio Gedimai ir Priežastys
Kaip ir bet kuris kitas automobilio komponentas, VPD gali sugesti dėl įvairių priežasčių:
- Fizinė žala: Smūgiai, vibracija, mechaniniai pažeidimai ar netinkamas montavimas gali pažeisti daviklio korpusą, vidines grandines ar jungtis.
- Drėgmė ir korozija: Drėgmė, patekusi į daviklio vidų, gali sukelti koroziją, kuri pažeidžia elektrinius kontaktus ir sutrikdo daviklio veikimą.
- Elektros problemos: Pažeisti laidai, atsilaisvinusios jungtys ar trumpasis jungimas gali sutrikdyti daviklio maitinimą ir signalo perdavimą.
- Užteršimas: Dulkės, purvas ir kitos dalelės, patekusios į daviklio vidų, gali trukdyti jo veikimui, ypač optiniams davikliams.
- Natūralus susidėvėjimas: Laikui bėgant, VPD gali tiesiog susidėvėti dėl nuolatinio naudojimo.
- Elektromagnetiniai trukdžiai (EMT): Aukštos įtampos laidai ar kiti elektroniniai prietaisai gali trikdyti daviklio veikimą.
- Programinės įrangos klaidos: Kartais gedimus gali sukelti programinės įrangos klaidos ECU arba pačiame daviklyje.
- Įtampos svyravimai: Nestabili maitinimo įtampa gali paveikti daviklio tikslumą.
- Netinkamas suderinamumas: Jei į automobilį buvo sumontuotas kitoks siurblys, pavyzdžiui, nuo automobilio be ESP, arba atvirkščiai - automobilis su ESP, bet sumontuotas siurblys nuo automobilio be šios sistemos, gali kilti problemų su vairo padėties daviklio funkcionavimu.
Vairo Padėties Daviklio Gedimo Simptomai ir Klaidos
VPD gedimas gali pasireikšti įvairiais simptomais, kurie gali skirtis priklausomai nuo automobilio modelio ir vairo sistemos tipo. Štai keletas dažniausiai pasitaikančių požymių:
- Įspėjamoji lemputė prietaisų skydelyje: Dažniausiai užsidega ESP, ABS arba EPS lemputė. Automobilio kompiuteris gali rodyti klaidos pranešimus, susijusius su vairo sistema, ESP ar kitomis sistemomis, kurios naudoja VPD duomenis. Dažniausiai pasitaikantys klaidos kodai yra C0051, C0052, BCM0109, BCM0148 ir 007743, ar pranešimas "permanent fault. steering wheel angle sensor signal fault."
- Vairo stiprintuvo problemos: Vairas gali tapti sunkesnis arba lengvesnis nei įprastai. EPS sistemos gali veikti netolygiai arba išvis neveikti. Vairas gali suktis sunkiau viena kryptimi nei kita.
- ESP sistemos problemos: ESP sistema gali įsijungti be jokios akivaizdžios priežasties arba neveikti, kai to reikia, arba užsidegti pranešimas "ESP NOT FUNCTIONING" (ypač ištiesinus vairą po posūkio). Atsitiktinis stabdymas su ESP, kai sistema, gavusi netikslius VPD duomenis, gali atsitiktinai aktyvuoti stabdžius, sukeldama netikėtą automobilio stabdymą.
- Automobilio traukos nukrypimas: Automobilis gali traukti į vieną pusę, net jei vairas yra tiesiai.
- Kitos sistemos problemos: Gali atsirasti problemų su ACC ar pagalbos parkuojantis sistemomis.
- Netolygus vairo veikimas: Gali pasireikšti situacija, kai vairo laipsniai šokinėja, nors daviklis ir mato, į kurią pusę sukamas vairas.
- Sąsaja su automobilio pakėlimu: Kai kuriuose automobiliuose, pakėlus automobilį ant keltuvo (pvz., keičiant alyvą), gali užsidegti EPC lemputė ir nusimušti vairo padėties daviklis. Tokiais atvejais, jei lemputė neužgęsta pavairavus, dažnai reikia jungtis prie kompiuterio.
Svarbu atkreipti dėmesį į šiuos simptomus ir nedelsiant kreiptis į specialistus, jei įtariate VPD gedimą. Važiavimas su sugedusiu VPD gali būti pavojingas, ypač esant sudėtingoms eismo sąlygoms.
Vairo Padėties Daviklio Diagnostika

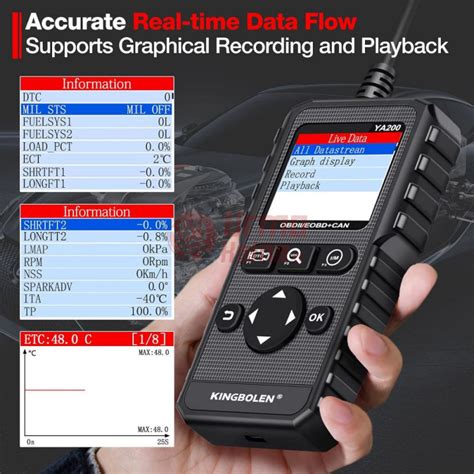

Tiksli VPD diagnostika yra būtina norint nustatyti gedimo priežastį. Diagnostika paprastai atliekama naudojant specialią diagnostikos įrangą, kuri leidžia nuskaityti klaidos kodus iš automobilio kompiuterio ir patikrinti VPD signalus realiu laiku. Diagnostikos procesas gali apimti šiuos veiksmus:
- Vizualinė apžiūra: Daviklio korpuso, laidų ir jungčių patikrinimas, ieškant pažeidimų, korozijos ar atsilaisvinusių kontaktų.
- Klaidos kodų nuskaitymas: Diagnostikos įranga prijungiama prie automobilio diagnostikos jungties (OBD-II) ir nuskaitomi visi saugomi klaidos kodai. Dažnai pakanka ištrinti klaidas, kad problema būtų laikinai išspręsta.
- VPD signalų patikrinimas: Diagnostikos įranga naudojama, norint patikrinti VPD signalus realiu laiku, sukant vairą. Tai leidžia nustatyti, ar daviklis teisingai reaguoja į vairo judesius, ir ar laipsniai šokinėja neįprastai.
- Maitinimo įtampos patikrinimas: Multimetru patikrinama, ar VPD gauna tinkamą maitinimo įtampą.
- Daviklio varžos patikrinimas: Multimetru patikrinama daviklio varža, siekiant nustatyti, ar daviklis yra techniškai tvarkingas.
- Daviklio kalibravimas: Patikrinamas ir, jei reikia, atliekamas perkalibravimas. Kartais po remonto ar tam tikrų veiksmų (pvz., pakėlus automobilį ant keltuvo) daviklis nusimuša ir jam reikalingas kalibravimas.
- Bandomasis važiavimas: Patikrinama, ar simptomai išlieka važiuojant.
Remiantis diagnostikos rezultatais, galima nustatyti, ar VPD yra sugedęs ir ar jį reikia pakeisti. Kartais gedimą gali sukelti ne pats daviklis, o kitos sistemos problemos, tokios kaip laidų pažeidimai ar ECU gedimas.
Programinės įrangos ir diagnostikos įrankiai
Diagnostikos ir programavimo srityje naudojami įvairūs įrankiai, kurie gali padėti nustatyti ir išspręsti problemas, susijusias su vairo padėties davikliu. Tarp tokių įrankių minimi:
- Xprog box (versijos 5.0, 5.3, 5.45, 5.48)
- BDM100
- UPA-USB (versija 1.2)
- AD900 Tango
- VAG-COM (versija 409.1)
- VCDS (versijos 10.6.0, 11.2, 11.11.0, 12.10.3)
- OP-COM
- Auto-Com (versijos 12.3, 13.1, 13.2)
- VAS-PC
- Megamos-48(ID48)CAN (TP22, TP23, TP24, TP25)
Kartais, žinant automobilio PIN kodą, pakanka naudoti OP-COM diagnostikos įrankį, kad būtų galima atlikti reikiamus nustatymus ar pakeitimus, ypač jei sistema informuoja apie ESP sistemos gedimą ar netinkamą vairo padėties daviklio veikimą.
Vairo Padėties Daviklio Remonto Sprendimai ir Keitimas
Remonto sprendimai priklauso nuo gedimo priežasties:
- Laidų ir jungčių taisymas: Pažeistų laidų ar jungčių sutvarkymas arba pakeitimas.
- Daviklio valymas: Nešvarumų šalinimas iš daviklio vidaus.
- Daviklio kalibravimas: Perkalibravimas naudojant diagnostikos įrangą yra ypač svarbus po bet kokių darbų, susijusių su vairo sistema. Netinkamai suderintas daviklis gali sukelti klaidingus signalus automobilio valdymo blokui, kas gali lemti ESP sistemos netinkamą veikimą arba visai ją išjungti.
- Daviklio keitimas: Jei daviklis yra pažeistas ar susidėvėjęs, jis pakeičiamas nauju.
- ECU programinės įrangos atnaujinimas: Jei gedimą sukelia programinės įrangos klaida.
- Vairo kolonėlės keitimas: Jei VPD yra integruotas į vairo kolonėlę ir negali būti atskirai pakeistas.
Vairo Padėties Daviklio Keitimo Procesas
Vairo padėties daviklio keitimas gali būti atliekamas tiek profesionaliose dirbtuvėse, tiek savarankiškai, jei turite reikiamų įrankių ir patirties. Tačiau, jei nesate tikri dėl savo gebėjimų, geriau patikėti šį darbą specialistams. Keitimo procesas paprastai apima šiuos žingsnius:
- Atsijungimas nuo akumuliatoriaus: Prieš pradedant bet kokius darbus su elektros sistema, būtina atjungti neigiamą akumuliatoriaus gnybtą.
- Vairo nuėmimas: Nuimamas vairas, kad būtų galima pasiekti VPD. Prieš nuimant vairą, svarbu pažymėti jo padėtį, kad vėliau būtų galima jį tinkamai sumontuoti. Svarbu žinoti, kaip nusiima vairo oro pagalvė (airbag), dažnai tai atliekama atlenkus du už vairo esančius klipus.
- Senojo daviklio nuėmimas: Atsargiai nuimamas senasis VPD, atjungiant laidus ir atlaisvinant tvirtinimo elementus.
- Naujo daviklio montavimas: Naujas VPD montuojamas į jo vietą, prijungiant laidus ir priveržiant tvirtinimo elementus. Svarbu įsitikinti, kad daviklis yra tinkamai orientuotas.
- Vairo montavimas: Vėl sumontuojamas vairas, atsižvelgiant į pažymėtą padėtį.
- Akumuliatoriaus prijungimas: Prijungiamas neigiamas akumuliatoriaus gnybtas.
- Kalibravimas: Po VPD keitimo dažnai reikia atlikti kalibravimą, naudojant diagnostikos įrangą. Kalibravimas užtikrina, kad ECU gautų teisingus duomenis iš daviklio.
- Klaidos kodų ištrynimas: Diagnostikos įranga naudojama, norint ištrinti visus saugomus klaidos kodus.
- Testavimas: Atliekamas bandomasis važiavimas, siekiant įsitikinti, kad vairo sistema veikia tinkamai.
Svarbu naudoti tik kokybiškus ir patikimus VPD, atitinkančius automobilio gamintojo specifikacijas. Naudojant nekokybiškus daviklius, gali kilti problemų su vairo sistema ir kitomis susijusiomis sistemomis.
Ar VPD tinka nuo kito modelio?
Yra nuomonių, kad vairo padėties daviklis nuo Volvo V70 II gali tikti Volvo S80 modeliams. Tai gali būti ekonomiškas sprendimas, tačiau prieš perkant būtina atidžiai patikrinti suderinamumą su konkrečiu automobilio modeliu ir pagaminimo metais. Visuomet rekomenduojama naudoti detales, skirtas konkrečiam automobiliui.
Remonto Kainos
VPD remonto kaina gali svyruoti priklausomai nuo gedimo sudėtingumo ir reikalingų dalių:
| Paslaugos tipas | Apytikslė kaina (EUR) |
|---|---|
| Laidų ir jungčių taisymas | 50-200 |
| Daviklio valymas | 30-100 |
| Daviklio kalibravimas | 50-150 |
| Daviklio keitimas (įskaitant dalies kainą ir darbą) | 150-500 |
| ECU programinės įrangos atnaujinimas | 50-200 |
| Vairo kolonėlės keitimas (įskaitant dalies kainą ir darbą) | 500-1500 |
Prevencija ir Priežiūra
Norint išvengti VPD gedimų, svarbu laikytis kelių paprastų prevencinių priemonių:
- Venkite smūgių ir vibracijos: Stenkitės važiuoti lygiais keliais ir venkite staigių smūgių (pvz., važiuojant per dideles duobes), kurie gali pažeisti daviklį.
- Apsaugokite nuo drėgmės: Jei pastebėjote, kad į automobilio saloną patenka drėgmė, nedelsiant pašalinkite priežastį.
- Reguliariai tikrinkite laidus ir jungtis: Vizualiai apžiūrėkite VPD laidus ir jungtis, ieškant pažeidimų ar korozijos.
- Laikykitės gamintojo rekomendacijų: Laikykitės automobilio gamintojo rekomendacijų dėl vairo sistemos priežiūros.
- Atlikite reguliarią automobilio diagnostiką: Reguliarus automobilio tikrinimas diagnostikos įranga gali padėti anksti nustatyti galimas problemas.
Reguliari priežiūra ir dėmesys vairo sistemos veikimui gali padėti išvengti rimtų problemų ir užtikrinti saugų vairavimą.
