Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai (arba tiesiog - turbinos). Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis. Pastaruoju metu Europos rinkoje vis dažniau pasirodo dyzeliniai ir benzininiai automobiliai su turbinomis, kuriose siekiant didesnio variklio našumo turbinos montuojamos su elektroninėmis pavaromis (aktuatoriais), valdomomis iš elektroninio variklio valdymo bloko.
Šiuo atveju dažniausiai pasitaiko ne mechaniniai gedimai, o būtent elektroninės turbinos pavaros gedimai. Norint nustatyti tikrąją gedimo priežastį, būtina atlikti diagnostiką. Turbinos valdymo aktuatorius yra esminė variklio dalis, kuri reguliuoja oro srautą į variklio turbiną. Šis įrenginys yra pagrindinis veiksnys, lemiantis variklio galingumą, efektyvumą ir išmetamo CO2 kiekį.
Turbinos Aktuatoriaus Veikimas ir Komponentai
Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas. Turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių, kurios užtikrina tinkamą jų veikimą.
Mechaniniai Aktuatoriai
- Membrana: yra viena svarbiausių mechaninio turbinos valdymo aktuatoriaus dalių. Ji veikia kaip slėgio jutiklis, kuris reaguoja į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
- Stūmoklis arba strypas: yra tiesiogiai sujungtas su membrana ir perduoda jos judesį į kitas turbinos dalis. Mechaninis aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
- Spyruoklė: yra esminė mechaninio valdymo aktuatoriaus dalis, kuri atsako už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
- Atliekų išmetimo vožtuvas (wastegate): yra mechanizmas, kuris kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.
Elektroniniai Aktuatoriai
- Elektroninis valdymo blokas (ECU - Engine Control Unit): Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, kurie turi integruotą valdymo bloką. Elektroninis valdymo blokas naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį.
- Jutikliai: Elektroninėse sistemose svarbūs yra jutikliai, kurie stebi įvairius variklio ir išmetamųjų dujų parametrus, tokius kaip išmetamųjų dujų slėgis, variklio temperatūra ir oro srautas. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.
Elektroninis valdymo blokas suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais.
Dažniausi Aktuatorių ir Turbinų Gedimai
Elektriniai aktuatoriai, kaip ir turbokompresoriai, visada turi gedimo priežastį, kurią reikia būtinai pašalinti prieš montuojant elektrinį vožtuvą ant turbinos. Nuo 2004 m. daugelyje turbinų yra įmontuoti elektriniai aktuatoriai, tačiau problema yra ta, kad mechaninės dalies tarnavimo laikas yra žymiai ilgesnis negu turbinos elektrinio valdymo. Dažniausia lūžimo priežastis yra lengvas arba visiškas kintamos geometrijos (VNT) strigimas turbinoje. Geometrijos strigimas gali būti dėl didelio kiekio susikaupusių suodžių mechanizme arba mechaninio išdilimo.
Turbinos geometrijos mechaninis išdilimas gali atsirasti dėl tam tikrų detalių (pvz., vožtuvo gabaliuko, indeklo, stūmoklio, žvakės) praskridimo iš variklio, taip pat dėl problemų su išmetimo kolektoriumi arba išmetimo sistemų stabilizatoriais.
Aktuatorių ir Turbinų Diagnostika
Norint nustatyti tikrąją gedimo priežastį, būtina atlikti diagnostiką. Diagnostiką verta patikėti kvalifikuotiems darbuotojams, kurie patikrins ir mechaninę turbinos dalį, ir elektroninę turbinos pavarą (aktuatorių).
Gedimų Nustatymo Metodai
- Aktuatoriaus judėjimo ribų nustatymas: Pakeitus Siemens aktuatorių (nauju arba naudotu), būtina nustatyti teisingas aktuatoriaus judėjimo ribas. Naudojant TurboProg programatorių tai galima atlikti.
- Tepalo slėgio patikra: Prieš montuojant naują turbiną, svarbu patikrinti tepalo slėgį. Prijunkite tepimo vamzdelį prie turbinos, o tepalo nubėgimo dar neprisukite. Atjunkite purkštukus ar holo daviklį, kad variklis neužsivestų. Pasukite starteriu variklį ir stebėkite turbinos tepalo nubėgimą. Po dviejų-trijų variklio apsisukimų iš turbinos turi pasirodyti plona bėgančio tepalo srovelė. Jei tepalas nepasirodė ar tik laša, ieškokite problemos tepimo sistemoje.
- Tepimo sistemos vamzdelio patikra: Tepimo vamzdelio lenkimo vietos turi būti aptakios, nes aštrus linkimas uždaro vidinę tepalo kanalo ertmę. Kita priežastis gali būti nešvarumai tepimo kanale (suodžiai, hermetiko likučiai, emulsija), kurie susikaupia siauriausioje tepalo kanalo vietoje, t. y. prie vamzdelį su turbina jungiančiu kiauravaržčiu. Išsukite jį ir gerai apžiūrėkite, išvalykite. Jei po to tepalo srovelė nepasirodo, gali prireikti ardyti tepalo siurblį ar tepalo paėmėją (sietą).
- Turbinos strigimo patikra („Stringa turbina“): Nereikia kišti pirštų prie karštos turbinos. Pakanka nuimti oro įsiurbimo žarną nuo turbinos ir užkurti variklį. Dirbant laisvais sūkiais, gesinant variklį, suskaičiuokite sekundes, kiek ilgai sukasi turbina, kol sustos. Karštam varikliui minimalus laikas yra 3-4 sekundės.
- Perpūtimo patikra („Perpučia turbina“): Toks gedimas būdingas kintamą geometriją (VNT) turinčioms turbinoms. Jei turbina valdoma vakuumu, pakanka jį atjungti ir dar kartą patikrinti turbinos slėgį (diagnostika maksimaliai greitėjant 3-4 pavara iki 4000 aps/min).
- Tepalų varymo patikra („Varo tepalus“): Atjungus oro padavimo žarnas, apžiūrėkite interkulerį (oro aušintuvą) ir įsiurbimo kolektorių - ar jie tepaluoti. Paprašykite vairuotojo palaikyti 10 sekundžių variklio apsukas apie 3000 aps/min. Laikykite ranką bent 5 cm atstumu nuo išpučiamo oro srovės. Jeigu delną apipurškė tepalais, išvalykite tepaluotą vamzdį ir pakartokite patikrą dar bent du kartus. Delnas turi būti sausas. Jei išstumiami keli lašai tepalo, bet rankos neaptaško, tai gali rodyti nesandarumą oro padavimo sistemoje, nes nesusidarė turboslėgis.
- Nuimtos turbinos diagnostika: Apžiūrėkite priekinius ir galinius sparnelius, ar nepažeisti mechaniškai. Pajudinkite ašį į šonus ir išilgai; išilginio judėjimo neturi būti. Šoninis klibėjimas gali būti toks, kad sparneliai neliestų kriauklių. Ašis turi suktis lengvai. Jei išmetimo kriauklėje suodžiai sausi, o už veleno (duslintuvo link) tepaluoti, šlapi - turbina leidžia tepalus.
- Vakuminės VNT geometrijos patikra: Vakuminė VNT geometrija turi apie 10-12 mm eigos. Teks stipriai paspausti aktuatoriaus kojelę iki stop varžto.
Aktuatorių ir Turbinų Remontas ir Restauravimas
Turbinos remontas daug kam gali pasirodyti labai paprastas darbas, tad gali kilti klausimas - kam reikalingi specializuoti servisai turbinų remontui? Didžioji dauguma turbinų yra reguliuojamos slėginiais, vakuuminiais arba elektriniais valdikliais-aktuatoriais. Dėl to neišvengiamai svarbu turėti specialios įrangos turbinų sureguliavimui patikrinti ir jas tinkamai, kokybiškai sureguliuoti.
Turbinos aktuatorius reguliuoja pro darbinį veleną praeinančių dujų srautą. Šio srauto išmatavimu paremta daugelio reguliavimo stendų technologija, tačiau tai ne visada užtikrina sureguliavimo kokybę. Abejones išsklaidyti gali tik rimti ir brangūs turbinų reguliavimo stendai, tokie kaip „Cimat“, kurie pranoksta kitus savo galimybėmis. Reguliuojama turbina dirba lyg ant variklio.
Turbinos Ašies Balansavimas

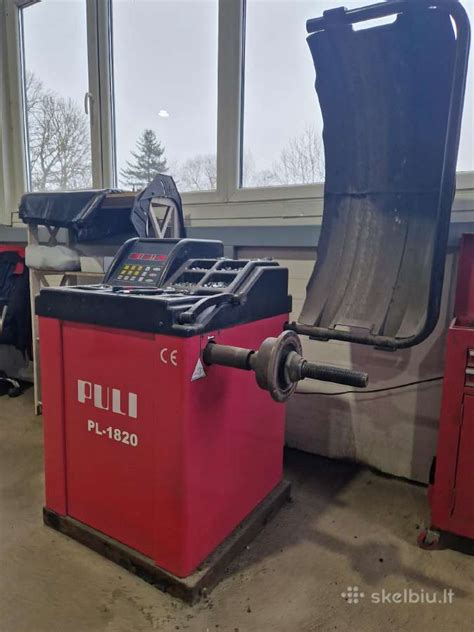

Geriausias pavyzdys turbinos remonto sudėtingumui paaiškinti yra automobilio ratas. Kai pakeičiamos padangos, ratai balansuojami su specialia įranga. Taip ir su turbinos ašimi - ją reikia išbalansuoti. Tam darbui atlikti reikalinga speciali įranga - balansavimo staklės, kurios išsuka turbinos ašį iki 120 000 - 210 000 apsukų per minutę.
- Neišbalansuotos ašies pasekmės: ji pradeda vibruoti, skleisti specifinį garsą (kaukimą) ir riboja apsukų greitį. Ašis plakasi į įvorės sieneles, plėsdama jos ertmę. Atsiranda šoninis klibėjimas, padidėja tepalo pralaidumas, dūmingumas. Iškyla grėsmė užkimšti katalizatorius.
- Subalansuotos ašies privalumai: ji sukasi centre, beveik neliesdama įvorės sienelių, apgaubta tepalo slėgio plėvelės. Sumažėja trintis, lengviau sukasi turbina, o pratekantis tepalas stabilizuoja temperatūrą.
Specializuoti Remonto Centrai
Įmonė UAB „Turbobaltic“ kokybiškai suremontuos jūsų automobilio turbiną ir elektroninę turbinos pavarą (aktuatorių). Mūsų įmonė 3 metus sėkmingai restauruoja turbinų elektrinius aktuatorius Hella. Parduodame restauruotus ir naujus: turbokompresorius, turbinų kartridžus, vakuuminius bei elektrinius aktuatorius ir kitas turbinų dalis. Remontuojame sulūžusias, švilpiančias, netraukiančias, dūminančias ar kitų gedimų turinčias turbinas. Nustatome gedimų priežastis. Suteikiame 12 mėn. garantiją.
Susigundę pigesniu turbinos remontu, galite manyti, kad sudėjo pigesnes dalis. Tačiau neapsigaukite, nes brangiausia turbinos kainos dalis yra įdėtas darbas. Detalių kaina taip pat priklauso nuo kokybės ir gamintojo. Tad jei įsigijote pigiai turbiną, tikėtina, kad turite „katę maiše“. Visada prašykite garantijos, o jei kyla abejonių ar klausimų, rekomenduojama susisiekti su specialistais.
Pastaba dėl Ardymo Įrankių
Specifinių turbinos aktuatoriaus ardymo įrankių sąrašas šiame tekste nėra pateikiamas. Tačiau, atsižvelgiant į turbokompresorių ir jų aktuatorių sudėtingumą, diagnostikai, remontui ir kalibravimui yra reikalingi specializuoti įrankiai ir programinė įranga, kurie dažniausiai prieinami tik profesionaliuose servisuose. Įprastų ar universalių įrankių gali nepakakti tiksliam gedimų nustatymui ir kokybiškam remontui, ypač kalbant apie elektroninius aktuatorius ir kintamos geometrijos turbinas.
Svarba ir Ilgaamžiškumas
Turbinos valdymo aktuatorius yra esminis variklio elementas, kuris turi didelę įtaką jo veikimui ir efektyvumui. Šis kompleksinis mechanizmas reguliuoja oro srautą į variklio turbiną bei kompresorių, siekdamas maksimaliai išnaudoti variklio potencialą.
- Galingumas: Turbinos valdymo aktuatorius leidžia varikliui pasiekti optimalų galingumą visose veikimo sąlygose.
- Efektyvumas: Kontroliuojant oro srautą, turbinos valdymo aktuatorius padeda varikliui pasiekti didesnį efektyvumą.
- Variklio Stabilumas: Turbinos valdymo aktuatorius taip pat yra svarbus variklio stabilumo elementas.
Turbinų ir suslėgto oro valdymo elementai yra esminės transporto priemonių variklių sistemos dalys, kurios užtikrina didesnį efektyvumą, galią ir mažesnes kuro sąnaudas. Tinkamai prižiūrimos turbinos ir suslėgto oro valdymo elementai užtikrina efektyvų variklio darbą, didesnę galią ir ilgaamžiškumą.
