Trieigio ir ketureigio vožtuvo pavaros valdiklis yra esminis šildymo sistemų komponentas, skirtas tiksliai reguliuoti temperatūrą patalpose. Šie valdikliai gali valdyti pavarą, užtikrinančią sklandų šilumos srauto nukreipimą, be to, prie jų dažnai galima prijungti kambario termostatą, leidžiantį palaikyti norimą patalpų temperatūrą.
Kas yra trieigio/ketureigio vožtuvo pavaros valdiklis?
Iš valdiklio maitinamas trieigis arba ketureigis vožtuvas, prie kurio trys laidai jungiasi prie elektra valdomo vožtuvo. Valdikliui paduodant įtampą į pirmus du laidus, pavara atsidarinėja. Išjungus įtampą, pavara lieka toje pačioje padėtyje. Valdiklis nuolat matuoja, kaip keičiasi temperatūra po pavaros atidarymo. Jei temperatūra didėja nežymiai, tuomet valdiklis atidaro pavarą dar šiek tiek. Jei temperatūra viršija nustatytą ribą, valdiklis gali paduoti įtampą į uždarymo kontaktus. Po pavaros pridarymo vėl matuojama temperatūra ir valdiklis nusprendžia, ar pavarą palikti esamoje vietoje, ar uždaryti/atidaryti daugiau.
Pavaros, vožtuvo valdymas šildymo sistemai yra skirtas palaikyti norimą patalpų temperatūrą atidarant ir uždarant šildymo sistemos pavarą. Pavara gali būti valdoma pagal katilo, šilumos siurblio ar patalpų temperatūrą, todėl valdikliai yra universalūs ir gali būti naudojami tiek grindiniam šildymui, tiek sistemose, kur naudojami radiatoriai.
Valdiklio modelis 110M: Savybės ir nustatymai
Vienas iš paprasčiausių vožtuvo valdiklių yra modelis 110M. Jis valdo pavarą, kuri tiekia šilumą į radiatorius ar grindis. Pavara valdoma pagal temperatūros jutiklį, esantį prie valdiklio, taip pat yra galimybė prijungti kambario termostatą.
Funkcionalumas ir veikimo logika
Valdiklis 110M turi keletą svarbių nustatymų, leidžiančių optimizuoti šildymo sistemos darbą:
- C temperatūra: Tai yra temperatūra, kurią valdiklis palaikys, atidarydamas ir uždarydamas vožtuvą tam tikru laiku ir tam tikru pavaros padėties palaikymu.
- O vožtuvo uždelsimas: Tai yra pertraukos, pauzės laikas po kiekvieno pavaros judesio. Šis nustatymas padeda išvengti nereikalingo pavaros veikimo ir stabilizuoja šildymo sistemą.
- T termostatas: Jei prie valdiklio prijungiamas kambario termostatas, reikia įjungti šią funkciją. Tokiu būdu pavara gali būti atidarinėjama, uždarinėjama ir palaikoma padėtis, atsižvelgiant į patalpos temperatūrą. Tai reiškia, kad šildomose patalpose bus palaikoma kambario termostate nustatyta temperatūra. Kai ši funkcija išjungta, pavara atidaroma ir uždaroma atsižvelgiant į katilo temperatūrą.
Pavaros veikimo laiko nustatymas
Pirmą kartą įjungus valdiklį, būtina nustatyti pavaros arba vožtuvo veikimo laiką. Tai padaryti reikia valdiklyje paspaudus abu mygtukus ir palaikius 2 sekundes, tuomet atsidaro papildomas meniu. Papildomame meniu reikia įrašyti laiką, per kurį pavara atsidaro. Pavyzdžiui, jei pavara atsidaro per 50 sekundžių, tuomet reikia nustatyti 5 (nustatoma, kiek dešimčių sekundžių reikia pavarai atsidaryti). Po šio nustatymo valdiklis grįš į pagrindinį meniu ir pereis į vožtuvo automatinį kalibravimą. Laikas, per kurį pavara atsidaro ir užsidaro, paprastai būna parašytas ant pavaros arba jos instrukcijoje.
Techninės specifikacijos (Valdiklis 110M)
| Parametras | Reikšmė |
|---|---|
| Maitinimas | 230 V |
| Energijos suvartojimas | 5 W |
| Maksimalus sukimo momentas | 6 Nm |
| Sukimosi kampas | 90° |
| Atidarymo laikas | 120 s |
| Apsaugos klasė | IP42 |
| Aplinkos temperatūra | nuo 0 iki +50 ºC |
| Kabelis | 3 laidai × 0,75 mm2 |
Prie valdiklio galima prijungti 230 V (220 V) pavaras, kurių galia neviršija 100 W.
Apsaugos funkcijos
Trieigio ir ketureigio vožtuvo pavaros valdiklis 110M yra su garsiniu aliarmu. Jeigu katile temperatūra pakils virš 90 ºC, tuomet įsijungs garsinis aliarmas. Tai apsaugo šildymo sistemą nuo vandens užvirimo ir perkaitimo.
Bendrieji pavaros valdiklių veikimo principai ir pritaikymas
Valdant su kambario termostatu, pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra (arba pavaros padėtis pakeičiama į tokią, kur mažiau šilumos patenka į patalpas). Temperatūrai nukritus žemiau nustatytos ribos, pavara atidaroma ir patalpos vėl šildomos (arba pavaros padėtis pasikeičia į tokią, kur daugiau šilumos paduodama į patalpas). Panašiu principu veikia visi pavarų valdikliai.
Dažniausiai pavaros valdikliuose reikia nurodyti, per kiek laiko pavara užsidaro/atsidaro. Šis laikas būna nurodytas ant pačios pavaros arba instrukcijoje. Svarbu atkreipti dėmesį, kad pavaros gali būti tiek 230 V kintamosios srovės, tiek 24 V nuolatinės srovės. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, ir pavarą, skirtą 24 V, tuomet jų kartu naudoti negalėsite dėl nesuderinamumo.
Suderinamumas su katilo valdikliais

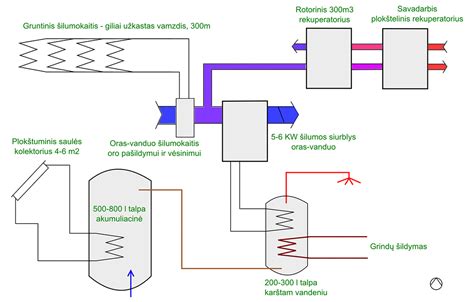

Be atskirų pavaros valdiklių, egzistuoja ir katilo valdikliai, kurie valdo kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą. Tokios integruotos sistemos veikia efektyviai: pavyzdžiui, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro (arba pavaros padėtis pasikeičia taip, kad mažiau karšto vandens paduodama į patalpų šildymo sistemą). Pavarai užsidarius, katile padidėja temperatūra, tuomet automatiškai sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos. Temperatūrai patalpose sumažėjus, vožtuvas vėl atidaromas ir į patalpas paduodamas karštas vanduo.
Pavarų valdikliai grindiniam šildymui
Specializuoti valdikliai, skirti grindiniam šildymui, leidžia prijungti iki 4 arba iki 8 pavarų (priklausomai nuo modelio). Taip pat galima prijungti iki 4 arba iki 8 termostatų, tuomet kiekviename kambaryje galima pasirinkti skirtingas temperatūras. Kitas variantas - su vienu kambario termostatu valdyti kelias pavaras, tuo pačiu ir šildymo zonas, užtikrinant optimalų komfortą ir energijos taupymą.
