Vertinant automobilio našumą, arklio galios (AG) ir sukimo momento (Nm) reikšmės yra vieni pagrindinių techninių rodiklių, su kuriais susiduria kiekvienas automobilių entuziastas ar pirkėjas. Nors šios sąvokos glaudžiai susijusios, jos atspindi skirtingus automobilio variklio veikimo ir pajėgumo aspektus. Šiame išsamiame vadove paaiškinsime, kuo skiriasi arklio galia nuo sukimo momento, kaip abu rodikliai veikia automobilio našumą ir kodėl svarbu juos išmanyti visiems, besidomintiems automobilių pasauliu.
Kas yra Sukimo Momentas?
Sukimo momentas, žymimas M (fizikinis dydis), apibūdina jėgos dydį (F) sukant kūną, pavyzdžiui, veržlę. Tai fizikinis dydis, apibūdinantis jėgos gebėjimą sukelti sukamąjį judesį aplink ašį. Sukamojo judėjimo kontekste sukimo momentas yra tiesiaeigio judėjimo jėgos ekvivalentas. Kuo didesnį sukimo momentą išvysto variklis, tuo daugiau darbo jis gali nuveikti. Sukimo momentas yra vektorinis dydis, turintis kryptį.
Sukimo Momento Apskaičiavimas ir Matavimo Vienetai
Sukimo momentas apskaičiuojamas dauginant jėgą (F), išreikštą niutonais (N), ir jėgos veikiamo kūno atstumą iki sukimosi ašies (r), išreikštą metrais (m). Formulė yra M = F * r. Sukimo momento matavimo vienetas yra N x m, arba Nm (niutonmetras), kuris yra tarptautinės matavimo vienetų sistemos (SI) fizikinis dydis. Vienas niutonmetras atitinka vieną džaulį, kuris lygus energijai, perduotai objektui, kai vieno niutono jėga veikia objektą jo judėjimo kryptimi vieną metrą.
Analogija su durų atidarymu padeda suprasti sukimo momento principą: bandant atidaryti duris, jėgą panaudojus arti vyrių ašies, tai padaryti sunkiau nei panaudojus tą pačią jėgą toliau nuo ašies.
Kiti matavimo vienetai:
- ft·lb (pėdos svaras): JK ir JAV matavimo vienetas, naudojamas JAV (kartais ir JK) sukimo momentui ar momentui išreikšti. Vienas ft·lb atitinka ~1.356 džaulio.
- in·lb (coliai svarų): Taip pat JK ir JAV matavimo vienetas. Vienas in·lb atitinka 0.11298483 džaulių.
- kg-m (kilogramai-metrai): Senesnis matavimo vienetas, naudojamas kai kuriuose Azijos šaltiniuose. Norint konvertuoti iš lb-ft į kg-m, reikia padalyti iš 7,22.
Varžtinių Jungčių ir Sukimo Momento Santykis
Fizikos principų prasme, varžtinė jungtis techniškai reiškia gerokai sudėtingesnius dalykus nei vien tik atsuktuvo, terkšlės ar sukimo momento veržliarakčio naudojimas. Kai tik veržlė užveržiama, joje atsiranda ašinė jėga, dėl kurios tvirtinimo detalė pailgėja didėjant įtempimui. Veržlei ilgėjant, suspaudžiamos dalys, kurios turi susijungti. Kai tik pasiekiamas idealus įtempimas, tarp sujungiamų dalių atsiranda trinties sąlytis: sujungtos dalys veikia kaip viena dalis. Daugelis varžtinių jungčių turi iš anksto nustatytą sukimo momentą, o reikiamas įtempimas pasiekiamas tik pasirinkus deramą sukimo momentą.
Nors sunku patikėti, bet, paprastai tariant, varžtą galima sulyginti su spyruokle. Jis tam tikru dydžiu gali pailgėti, o po to grįžti į savo pradinę padėtį (ilgį), taip sukurdamas įtempimą. Verta paminėti, kad šis procesas yra veikiamas daugybės parametrų, tokių kaip trinties jėga po galvute, veikiančios jėgos ir trinties galvutėje pokyčiai, taip pat varžtiniams sujungimams būdingas „nusėdimo“ efektas.
Užveržimo Sukimo Momentas
Užveržimo momentas veikia priveržimo tašką veržlės ašies centre. Fizikos prasme tai yra veikiamo kūno ilgio ir jėgos, naudojamos veržlei priveržti, sandauga. Įvertinus tai, kad vidutiniškai tik 10% viso sukimo momento išnaudojama kaip įtempimo jėga, veikianti nuožulniąja plokštuma (t.y. per sriegį), o likusi dalis iš esmės prarandama stengiantis įveikti galvutės ir sriegio trintį, greitai tampa aišku, kad rankinis veržimas be sukamojo veržliarakčio nėra geriausias logiškas sprendimas užtikrinant kokybišką priveržimą. Be to, svarbu pažymėti, kad nebūna dviejų vienodų veržlės prisukimo situacijų - veržlės veikia skirtingai, priklausomai nuo konkretaus sujungimo.
Dėl skirtingos varžtinio sujungimo deformacijos, sujungimas gali kisti nuo ypatingai kieto iki laisvo. Tai susiję su užveržimo kampu nuo to momento, kai galvutė susiliečia su kontaktiniu paviršiumi. Šis kampas gali varijuoti nuo ypatingai kieto (apie 30°) iki labai laisvo (apie 720°). Tam įtakos turintys veiksniai yra sujungiamos medžiagos (pvz., varis / plienas, sandarikliai, naudojamų veržlių skaičius, paties prispaudimo ilgis ir kt.), taip pat veržlių kokybinės savybės.

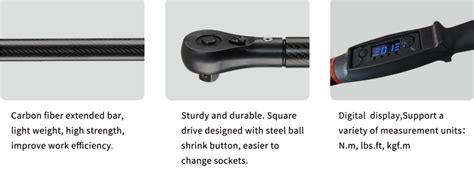

Sukimo Momento Veržliarakčiai ir Kalibravimas
Tam, kad būtų pasiektas reikiamas įtempimas varžtinėse jungtyse, būtini tinkami veržimo įrankiai, tokie kaip sukimo momento veržliaraktis, sukalibruoti laikantis nacionalinio standarto reikalavimų. „Sukalibruoti laikantis nacionalinio standarto reikalavimų“ reiškia, kad įrankiai yra reguliariai kalibruojami. Įprasta praktika - sukimo momento veržliarakčio kalibravimas kartą metuose pripažintoje arba akredituotoje kalibravimo laboratorijoje, nes tokiu būdu užtikrinama tinkama priveržimo kokybės kontrolė. Kuo ilgesnis jėgos veikiamas kūnas, tuo sunkiau sukantysis gali pastebėti, kokia galinga jėga veikia tvirtinimo elemento galvutę.
Dar sudėtingiau, jei kartu su sukimo momento veržliarakčiu naudojami įrankiai ir instrumentai, kurių prailginimas skiriasi nuo standartinio. Tokiu atveju, naudojant mechaninius veržliarakčius, prieš kūną veikiant jėga būtina perskaičiuoti naudojamo sukimo momento veržliarakčio nustatytą ar rodomąją vertę, tuo tarpu elektroninių veržliarakčių atveju reikės pakoreguoti priveržimo parametrus. Sukimo momento veržliaraktis tinkamai apmokytų darbuotojų rankose gali padėti sumažinti neigiamą poveikį ir leisti pasiekti labai tikslius rezultatus.
Kas yra Arklio Galia?
Arklio galia - tai matas, apibūdinantis, kaip greitai gali būti atliekamas darbas. Automobilių pramonėje arklio galia nurodo variklio gebėjimą generuoti galią per tam tikrą laiką, t. y. kiek energijos variklis gali perduoti tam tikru momentu. Gamintojai dažnai akcentuoja maksimalią variklio arklio galią transporto priemonės specifikacijoje, ypač norėdami patraukti našumo vertintojų dėmesį. Jamesas Wattas, kurio vardu ir pavadintas galios matavimo vienetas, nurodė, kad 1 arklio galios pakanka 33 tūkstančiams svarų pakelti į vienos pėdos aukštį per vieną minutę.
Kaip Arklio Galia Veikia Variklį
Automobilio variklio arklio galios rodiklis nėra pastovus - jis kinta priklausomai nuo variklio apsukų per minutę (RPM). Kuo didesnis variklio apsukų skaičius, tuo daugiau galios gali būti perduodama tais pačiais jėgos resursais, todėl didėja momentinė arklio galia. Sportiniai automobiliai ar aukštos klasės motociklai dažniausiai pasiekia didžiausią arklio galią esant aukštoms apsukoms, o tai leidžia pasiekti itin didelį greitį ir spartų įsibėgėjimą. Aukštą sukimo momentą ir labai mažai galios turintis kūnas (mūsų atveju, variklis) gali pakelti didžiulius svorius, tačiau tai darytų labai lėtai. Tuo tarpu daug galios, bet žemą sukimo momentą turintis kūnas didelio svorio pakelti apskritai negalėtų arba tai darydamas labai persitemptų, kol būtų pasiektas tam tikras greitis.
Sukimo Momentas ir Galia: Kodėl Abu Svarbūs?
Nors tiek arklio galia, tiek sukimo momentas kyla iš variklio alkūninio veleno, jų paskirtis automobilio veikime skiriasi. Sukimo momentas lemia pradinę jėgą, kurios reikia pajudėti iš vietos ar esant apkrovai, o arklio galia nurodo, kaip greitai šis darbas gali būti atliktas - tai įtakoja maksimalų greitį ir įsibėgėjimą. Abu šie rodikliai turi veikti išvien, norint pasiekti optimalų automobilių dinamiškumą ir našumą.
Vilkikai turi mažiau galios nei naujausi Ferrari automobiliai, bet patempti gali kur kas daugiau dėl didelio sukimo momento. Išjudinti svorį yra sunkiau nei palaikyti jo judėjimą, todėl tam pirmam judesiui reikia didesnio sukimo momento, greičio vystymui - galios.
Ryšys tarp Sukimo Momento ir Galios
Sukimo momentas ir variklio galia yra susiję. Variklio galia yra sukimo momento ir kampinio greičio sandauga. Galios formulė yra P = M * ω (kW = Nm * aps./min. / 9549).
- P - galia (vatais, W arba arklio galiomis, AG)
- M - sukimo momentas (niutonmetrais, Nm)
- ω - kampinis greitis (radianais per sekundę, rad/s) arba variklio apsukos per minutę (rpm)
Sukimo momentas (M) rodo variklio gebėjimą veikti sukimosi jėga. Kampinis greitis (ω) - tai variklio alkūninio veleno sukimosi greitis radianais per sekundę. Galia (P) - tai energijos kiekis, kurį variklis paverčia per laiko vienetą. Galia apibūdina bendrą variklio našumą, ypač važiuojant didesniu greičiu.
Variklio Galios Matavimo Standartai
Traktorių gamintojai, pateikdami variklių charakteristikas, gali vadovautis įvairiais standartais (DIN, SAE, OECD, GOST, CUNA ir kt.), tarp kurių yra esminių skirtumų. Pavyzdžiui, atliekant variklio bandymus pagal DIN standartą (DIN 70020), variklis turi būti visiškai sukomplektuotas, o pagal SAE standartą bandymai atliekami, varikliui esant be sankabos, oro filtro, duslintuvo, generatoriaus, ventiliatoriaus ir starterio. Taigi, vien dėl to, bandant variklį pagal SAE standartą, gaunami 5-6 proc. didesni galios ir sukimo momento rodikliai negu bandant pagal DIN standartą. Šiuo metu Europos Sąjungoje parduodamų variklių galia nustatoma, vadovaujantis EWG standartu (EWG 80/1269).
Variklio galia gali būti matuojama ant jo darbo veleno, traktoriaus traukos jėga - betoniniame treke ir t.t. Matuojant galią ant traktoriaus darbo veleno, įvertinami galios nuostoliai perdavoje, sankaboje bei papildomuose įrenginiuose (alyvos siurblyje, ventiliatoriuje, kompresoriuje ir kt.). Taigi, priklausomai nuo traktorių konstrukcijos ypatumų, bandymų rezultatai gali skirtis 5-15 proc. Nepaisant to, dažniausiai variklio galia matuojama ant darbo veleno. Taip matuojama dėl kelių priežasčių, visų pirma, paprasčiau atlikti bandymus.
Arklio Galios Apibrėžimai ir Konvertavimas
- Imperijos arklio galios (AG) apibrėžiamos kaip: arklys, tempiantis 200-svaro (lb) objektą 165 pėdų (ft) per vieną minutę, padaugintas iš 33,000 pėdų svarų per minutę. 1 AG = 746 W.
- Metrinė arklio galia (PS) apibrėžiama kaip arklys, traukiantis 75 kg objektą 60 metrų per minutę, o tai padauginama iki 4500 kg-m/min. 1 PS = 735 W.
Skirtumas tarp 1 AG ir 1 PS yra tik 1,5 procento, todėl bendrosios RV arklio galios dažniausiai nesiekia 200 arklio galių, o skirtumas tarp jų yra tik apie 3 arklio galias dėl apibrėžimo skirtumo.
Kaip Sukimo Momentas ir Galia Veikia Automobilio Našumą?
Automobilio našumas priklauso nuo abiejų šių rodiklių derinio. Nors didelis sukimo momentas padeda automobiliui greičiau pajudėti iš vietos ir įsibėgėti, galia lemia maksimalų greitį ir bendrą dinamiškumą.
Našumas ir Dizainas: Skirtingų Automobilių Taikymas

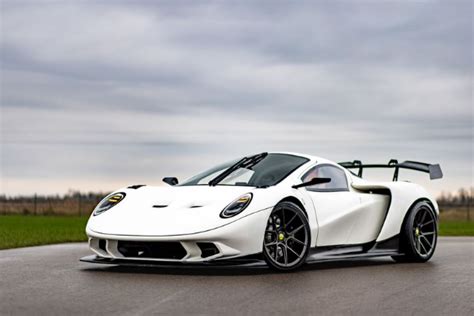

- Automobiliai, Kuriems Svarbi Didelė Arklio Galia: Sportiniai automobiliai ir superautomobiliai, pavyzdžiui, naujasis Corvette ZR1 su daugiau nei 1 000 AG, konstruojami siekiant maksimalaus greičio ir įsibėgėjimo. Tai idealus pasirinkimas vairuotojams, trokštantiems stiprių įspūdžių ir trasos adrenalino.
- Automobiliai, Pasižymintys Dideliu Sukimo Momentu: Pikapai, sunkvežimiai bei komerciniai automobiliai dažnai renkasi didelį sukimo momentą, nes tai būtina sunkiems kroviniams pervežti, vilkti ar įveikti sudėtingą reljefą. Dyzeliniai varikliai, pasižymintys ilgesniais stūmoklio eigais, itin efektyviai didina sukimo momentą, todėl šios transporto priemonės tampa nepakeičiamos tiek darbo aplinkose, tiek ekstremaliose bekelėse.
- Elektromobiliai turi unikalią savybę - jie gali užtikrinti maksimalų sukimo momentą iš karto, vos pradėjus važiuoti, kas suteikia jiems puikų startą.
Transmisijos Vaidmuo
Greičio dėžė (transmisija) atlieka svarbų vaidmenį, leisdama varikliui veikti optimaliu sūkių diapazonu, kuriame pasiekiama maksimali galia arba sukimo momentas. Per pavaras variklio sukimo momentas yra padidinamas, o sūkių skaičius sumažinamas, kad būtų galima efektyviai perduoti jėgą ratams. Pavyzdžiui, pirmosios pavaros perdavimo santykis yra didesnis, todėl variklio sukimo momentas žymiai padidėja, užtikrinant didelę trauką startuojant. Sukimo momentas padidinamas du kartus nuo variklio galios iki padangų: pirmą kartą lemia pavarų dėžės pavaros veiksmas, o antrą kartą - galutinis perdavimo skaičius (arba galutinis pavaros santykis). Bendras sukimo momento padidinimas yra tiesiog transmisijos perdavimo skaičius, padaugintas iš galutinio perdavimo skaičiaus.
Automobilių technika 101: Kas yra automobilio transmisija? | „Toyota“
Dyzeliniai ir Benzininiai Varikliai: Skirtumai
- Dyzeliniai varikliai paprastai pasižymi didesniu sukimo momentu nei benzininiai varikliai esant žemiems sūkiams. Tai lemia jų konstrukcija ir degimo procesas. Didesnis sukimo momentas dyzeliniams varikliams suteikia daugiau traukos iš vietos ir leidžia efektyviau dirbti esant mažoms apsukoms.
- Benzininiai varikliai dažnai pasiekia didžiausią galią aukštesnėse apsukose, todėl jie gali būti dinamiškesni ir sportiškesni.
Šiuolaikinių Variklių Charakteristikos
Modernių variklių charakteristikos pobūdis gerokai skiriasi nuo senesniųjų variklių. Jeigu pastarųjų vardinė galia buvo ir pati didžiausia galia, moderniųjų variklių sukimo momentas, mažėjant sūkių dažniui, taip intensyviai didėja, kad variklio galia ne tik išlieka pastovi tam tikrame sūkių dažnio diapazone, bet net ir padidėja. Tokie varikliai dar vadinami pastovios galios varikliais. Tikslesnis pastovios galios variklio apibrėžimas būtų toks: pastovios galios varikliais vadinami tokie varikliai, kurių sūkių dažniui sumažėjus 10 proc. modernių variklių sukimo momento padidėjimas siekia iki 50 proc. Kuo labiau padidėja sukimo momentas, tuo labiau jo maksimali reikšmė krypsta mažesnių sūkių dažnių link. Labai geras rodiklis, jei maksimalus sukimo momentas pasiekiamas, sumažėjus variklio sūkių dažniui 30 proc.
Svarbus vertinimo kriterijus - santykis tarp sūkių dažnio sumažėjimo ir sukimo momento padidėjimo. Sūkių dažnio diapazone (0,8-0,9)nv sukimo momentas turi didėti kuo staigiau, kad esant kintamai apkrovai, pvz., ant darbo veleno, pastarojo sūkių dažnis kistų nežymiai. Tokia charakteristika gaunama, mažinant sukimo momentą ir esant dideliam sūkių dažniui. Kuo sukimo momentas intensyviau mažėja, tuo didesnis gaunamas galios rezervas, mažėjant sūkių dažniui.
Praktiniu požiūriu svarbus dar vienas rodiklis - pradinis sukimo momentas arba variklio sukimo momentas, traktoriui pradedant važiuoti. Manoma, kad modernių variklių sukimo momentas, esant sūkių dažniui 1 000 min-1, turi būti ne mažesnis už vardinį.
Sukimo Momentas ir Vairavimo Patirtis
Kiekvienas vairuotojas gali pasakyti, kad sukimo momentas „veža“. Bet kuris automobilio, riedančio bet kuria pavara pagreitis atitiks sukimo momento kreivę (jei nepaisysime oro pasipriešinimo ir riedėjimo trinties). Kitaip sakant, išvystomas pagreitis bus didžiausias, kai sukimo momentas bus kreivės viršūnėje, nesvarbu kuri pavara bus įjungta. Sukimo momentas yra vienintelis galios parametras, kurį vairuotojas gali jausti. Arklio jėgos - tai tik neaiškus panašaus konteksto dydis. 100 N·m sukimo momentas prie 2000 aps/min išvystys tokį pat pagreitį, kaip ir prie 4000 aps/min, jei sukimo momento reikšmė bus tokia pati. Pagal formulę, pats galingumas prie 4000 aps/min padvigubės. Taigi, arklio jėgos iš dalies nėra tokios svarbios.
Galiausiai, dažnai sakoma, kad galia nurodo kaip greitai atsitrenksite į sieną, o sukimo momentas - kaip toli tą sieną su savimi nusitempsite. Tai, aišku, nėra labai tikslu, bet prisiminkite - kai labai sunku (dėl svorio, judėjimo iš vietos ar augančio oro pasipriešinimo) reikalingas aukštas sukimo momentas. Renkantis sportinį automobilį reikės atkreipti dėmesį į abu šiuos dydžius bei gerai suvokti, kokio charakterio automobilio jums reikia - tokio, kurio variklis tingiai suktųsi, bet leistų automobiliui įspūdingai šauti iš vietos, ar tokio, kuris mėgtų aukštus sūkius ir nuolatinį darbą ant ribos.
Sukimo Momento Raktas ir Ratų Varžtų Priveržimas
Sukimo momento raktas yra specialus įrankis, leidžiantis priveržti varžtus ar veržles tiksliu, iš anksto nustatytu sukimo momentu. Tai ypač svarbu saugumui, pavyzdžiui, keičiant automobilio ratus. Per silpnai priveržti ratų varžtai gali atsilaisvinti, o per stipriai - sugadinti sriegį ar patį ratlankį.
Rekomenduojamas ratų varžtų priveržimo sukimo momentas priklauso nuo ratlankio tipo ir dydžio:
- Plieniniams ratlankiams: paprastai 110-150 Nm.
- Aliuminio ratlankiams: paprastai 130-170 Nm.
