Automobilio magnetolos pajungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja. Nors straipsnio tema minima „Toyota“, pateikiamos bendrosios gairės ir principai yra universalūs, tinka daugeliui automobilių, įskaitant senesnius modelius.
Automagnetolos Pajungimo Bendra Instrukcija
Būtini įrankiai ir saugumo priemonės
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.
- Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
- Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant pačio laido.
- Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą.
- Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
- Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
- Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
- Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.
- Saugos priemonės: Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.
Pasiruošimas ir senos magnetolos išėmimas
1. Akumuliatoriaus atjungimas
Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.
2. Senos magnetolos išėmimas
Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą.
3. Laidų atjungimas
Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių.
Laidų identifikavimas ir naujos magnetolos prijungimas
4. Laidų identifikavimas
Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą. Pagrindiniai laidai yra:
- Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai.
- Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą.
- Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas.
- Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-).
- Antenos laidas: Šis laidas jungiasi prie automobilio antenos.
Jei turite abejonių dėl laidų identifikavimo, naudokite multimetrą. Nustatykite multimetrą į įtampos matavimo režimą ir patikrinkite, ar laiduose yra įtampa, kai įjungtas degimas. Taip pat galite naudoti multimetrą, kad patikrintumėte laidų tęstinumą (ar laidas nėra nutrūkęs).
5. Adapterio prijungimas (jei reikia)
Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti.
6. Naujos magnetolos prijungimas
Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius.
7. Laidų izoliavimas
Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį.
8. Magnetolos įdėjimas
Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba.
9. Akumuliatoriaus prijungimas ir testavimas
Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus. Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.
Automagnetolos Pajungimas Namuose: Maitinimas ir Garsiakalbiai
Automagnetolos pajungimas namuose yra įmanomas, tačiau reikalingas 12V maitinimo šaltinis. Mano tikslas - kuo paprasčiau ją pajungti prie akumuliatoriaus ir kolonėlės.
Maitinimo šaltinio pasirinkimas

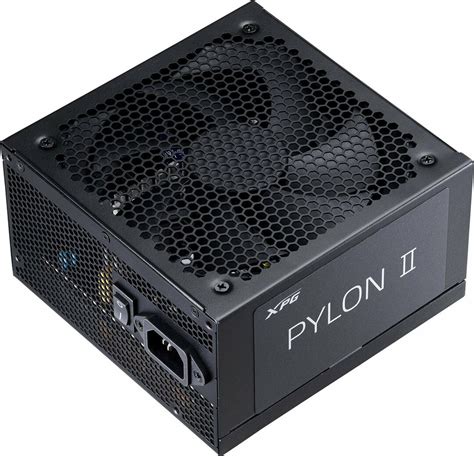

Jei pajungsite silpną maitinimo šaltinį (pvz., 12 V ir kokio 1 A), to neužteks srovės CD magui, nesuks net kompakto. Maitinimo šaltinio reikės kuo galingesnio. Geras variantas gali būti nenaudojamas 12 V 5 A LCD maitinimo šaltinis. Neblogai gaunasi ir iš seno kompiuterio maitinimo bloko, ten +12V linijos gali būti įvairiai - 8A ar net 12A. Tokie blokai yra mažesnių gabaritų nei akumas su pakrovėju ir turi apsaugą nuo trumpojo jungimo. Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai. Jei visas gėris stovės priepirtyje, reiktų, kad maitblokis būtų hermetiškas. Nors magnetolos skirtos automobiliams, jų naudojimas namuose gali būti ne toks patogus, pavyzdžiui, gali nebūti nuotolinio valdymo pultelio ar kitų funkcijų, įprastų buitinėms garso sistemoms.
Garsiakalbių jungimo niuansai ir senos magnetolos specifika
Pajungus kolonėlę, ji
Iš vidaus nelabai kas ir bematyti, visą vaizdą užstoja kasetės mechanizmas, o šonuose matosi tik kondensatoriai. Mago pavadinimas galėtų padėti rasti jo originalią schemą. Forumo dalyviai svarstė, ar apvalios jungtys yra originalios, nes aplink apvalų jungtuką yra keturios skylutės, leidžiančios jį pasukti kitu kampu. Jei pats žmogus būtų daręs, užtektų jam ir tų dviejų skylučių. Nesimato jokių papildomų ir nereikalingų korpuso pjaustymų, ir dar iš vidaus visi laideliai labai gražiai išvedžioti po schemomis, kad nebūtų padriki suliesti į krūvą ir surišti su užtempiama juostele, o ir prie schemos nelabai kaip prilituota, o užmauta su antgaliu tie laideliai. Šie stebėjimai rodo, kad jungtys gali būti originalios. Pavyzdžiui, visas magas yra 78/79 m. gamybos, tad tai yra senas daiktas.
Dažniausiai Pasitaikančios Problemų ir Jų Sprendimai
Maitinimo problemos ir akumuliatoriaus iškrovimas
Neteisingas laidų sujungimas gali sukelti įvairių problemų. Viena dažniausių - akumuliatoriaus išsikrovimas. Jei pastebite, kad automobilio akumuliatorius greitai išsikrauna, net ir nevažiuojant, pirmiausia patikrinkite magnetolos pajungimą. Paprastai magnetolos laidų jungtyje yra trys pagrindiniai maitinimo laidai:
- Juodas laidas: Tai yra pastovus minusas (įžeminimas), kuris turi būti pajungtas tiesiai prie automobilio kėbulo arba prie tam skirto minusinio laido.
- Geltonas laidas: Tai yra pastovus pliusas, kuris paprastai pajungiamas tiesiai nuo akumuliatoriaus. Šis laidas palaiko magnetolos atmintį (pvz., išsaugo radijo stotis, laikrodį) net ir išjungus automobilio degimą.
- Raudonas laidas: Tai yra pliusas nuo degimo (uždegimo spynelės). Jis atsakingas už magnetolos įjungimą ir išjungimą kartu su automobiliu.
Svarbu: jeigu magnetola lieka įjungta net ištraukus automobilio raktelį, ji gali nuolat iškrauti akumuliatorių. Tai dažnai nutinka, jei geltonas ir raudonas laidai yra sumaišyti arba pajungti neteisingai. Kai kurie modernūs grotuvai turi funkciją visiškai išjungti ekraną ir laikrodį, palaikius ilgiau paspaudus išjungimo mygtuką, tačiau atmintį vis tiek išlaiko. Jei pastebite, kad net ir išjungta magnetola iškrauna akumuliatorių (pvz., per 2-4 dienas), būtina patikrinti jos pajungimą. Tai gali reikšti, kad ji pajungta tiesiogiai, o ne per degimo spynelę, arba kad joje yra nedidelės LED lemputės, kurios nuolat naudoja srovę.
Galite atlikti paprastą testą: atjunkite magnetolos maitinimo jungtį ir pamatuokite srovės nutekėjimą akumuliatoriuje. Jei srovės nutekėjimas viršija 0.1A, problema greičiausiai slypi ne magnetoloje, o jos pajungime ar kitoje sistemoje. Jei atjungus magnetolą srovės nutekėjimas sumažėja, problema yra susijusi su ja. Jei nesate tikri, kuris laidas jūsų automobilyje yra pastovus pliusas, rekomenduojama naudoti multimetrą. Pliusinis laidas paprastai būna storesnis nei garsiakalbių laidai.
Kitos dažnai pasitaikančios problemos
- Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
- Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
- Radijas neveikia: Patikrinkite antenos laidą.
- Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
- Magnetolos atminties neišsaugojimas: Jei po kiekvienos kelionės tenka iš naujo nustatyti laikrodį ar radijo stotis, tai reiškia, kad geltonasis (pastovaus pliuso) laidas nėra tinkamai pajungtas. Tokiu atveju rekomenduojama kreiptis į specialistus, kad jie patikrintų ir pataisytų pajungimą.
- Trumpieji jungimai ir laidų izoliacija: Garsiakalbių laidai turi būti kruopščiai izoliuoti ir atskirti vienas nuo kito bei nuo automobilio kėbulo. Bet koks trumpas jungimas gali sukelti dūmus ir sugadinti sistemą.
Santykiai su Baltarusija | Panorama | 2026-05-08
Sudėtingesni Pajungimo Atvejai ir Modernios Sistemos
Originalios magnetolos ir jungčių pritaikymas
Ar eina pajungti originalią magnetolą, kuri eina į „Scenic“, į „Laguna“? Problema tame, kad neatitinka valdymo nuo vairo ir displejaus fiškės. „Lagunoje“ yra viena tokia pailga fiškė, o magnetoloje turėtų jungtis dvi mažesnės fiškės. Galima savartyne susirasti „Scenic“ fiškę ir varyti pas elektriką, kad pajungtų tą fiškę pagal laidus prie „Lagunos“ laidų, arba elektrikas gali tiesiogiai pajungti ir be fiškės. Manoma, kad turėtų tikti, tačiau nėra 100% garantijos. Valdymo rankenėlė jungiasi tiesiai į magą. Jei neveikia nei displejus, nei valdymo rankenėlė, ir paspaudus mygtukus pasigirsta pyptelėjimas, reikėtų dar kartą pasitikrinti, ar tikrai gerai sujungti laideliai. Jei viskas teisingai, tada reiškia, kad magas nesusikalba su displejumi. Tokių dalykų geriau ieškoti šrotuose, kadangi geriau nekarpyti laidų ir nelituoti, o pasidaryti perėjimą. Kai išbandysite ir viskas gerai funkcionuos, tada jau galėsite nukirpti „Lagunos“ pailgą fiškę ir sulituoti laidelius nuo naujos fiškutės. „Pavaizduotas pilkai“ laidas yra temperatūros daviklio signalinis laidas. Jungčių spalvos paveikslėlyje turėtų atitikti su laidų spalvomis fiškėje, tačiau kai kuriais atvejais gali ir neatitikti, todėl svarbu vadovautis schemomis ir matuoti multimetru.
Papildomi komponentai ir jų pajungimas
Automobilio garso sistema paprastai susideda iš šių pagrindinių komponentų: grotuvas (magnetola arba multimedija), garsiakalbiai ir stiprintuvas. Jei planuojate montuoti ne tik magnetolą, bet ir stiprintuvą ar naujus garsiakalbius, pajungimo procesas tampa sudėtingesnis. Stiprintuvui reikalingas atskiras maitinimo laidas tiesiai nuo akumuliatoriaus, su papildomu saugikliu netoli jo. Taip pat svarbu tinkamai pajungti stiprintuvo „remote“ laidą, kuris paprastai eina iš magnetolos ar grotuvo ir atsakingas už stiprintuvo įjungimą/išjungimą kartu su pagrindiniu įrenginiu. Jei keičiami tik garsiakalbiai ir stiprintuvas nemontuojamas, rekomenduojama rinktis kuo jautresnius garsiakalbius. Magnetolos, kurių galia yra 4x14W RMS, negali pilnai išnaudoti mažiau jautrių garsiakalbių, kuriems reikia daugiau galios (pvz., 4x40W ar 4x60W). Montuojant komponentinius garsiakalbius priekyje, o ne bendraašius koaksialinius, galima pasiekti geresnę garso kokybę ir erdvinį skambesį.
Garso Sistemos Tobulinimas ir Profesionalų Pagalba
Norint pasiekti aukščiausios klasės garso kokybę, svarbu atkreipti dėmesį į visus sistemos komponentus. Jei norite geriau klausytis muzikos automobilyje, galite atlikti keletą dalykų:
- Pakeisti garso sistemą: įdiegti naują magnetofoną, garsiakalbius ar stiprintuvą.
- Pridėti garso izoliaciją: sumažinti išorinį triukšmą, kad muzika skambėtų aiškiau.
- Kreiptis į profesionalus: jei nenorite montuoti patys, specialistai padės atlikti visus darbus ir parinkti tinkamiausius komponentus.
Profesionalai naudoja specialią įrangą sistemai derinti. Tai leidžia pasiekti garso kokybę, atitinkančią net ir išrankiausių klausytojų lūkesčius. Atminkite, kad kokybiška garso sistema reikalauja investicijų, tačiau galutinis rezultatas - puiki garso kokybė - tikrai vertas pastangų.
