Švino rūgšties baterijos buvo energijos kaupimo technologijos kertinis akmuo nuo pat jų išradimo XIX amžiaus viduryje. Šie patikimi maitinimo šaltiniai plačiai naudojami įvairiose srityse. Norint optimizuoti jų veikimą ir prailginti jų eksploatavimo laiką, būtina suprasti, kaip veikia švino rūgšties akumuliatoriai.
Akumuliatoriaus konstrukcija ir pagrindiniai komponentai
Švino rūgšties akumuliatorių sudaro keli pagrindiniai komponentai, kurie kartu efektyviai kaupia ir išleidžia elektros energiją. Plokštelės: pagamintos iš švino dioksido (teigiamos plokštelės) ir švino kempinės (neigiamos plokštelės), panardintos į elektrolito tirpalą. Elektrolitas: sieros rūgšties ir vandens mišinys, palengvinantis energijos kaupimui reikalingas chemines reakcijas. Atskyrikliai: tarp teigiamų ir neigiamų plokščių dedamos plonos izoliacinės medžiagos, kad būtų išvengta trumpojo jungimo ir būtų galima joniškai judėti. Talpykla: tvirtas korpusas, kuriame yra visi vidiniai komponentai, paprastai pagaminti iš patvaraus plastiko arba gumos. Gnybtai: akumuliatorius turi du gnybtus: teigiamą ir neigiamą.
Bendrosios švino rūgšties baterijos susideda iš teigiamų ir neigiamų plokščių, separatorių, apvalkalų, elektrolitų ir gnybtų stulpų ir kt. Elektrodų plokštės tinklelis tradicinėse baterijose pagamintas iš švino-stibio lydinio, o priežiūros nereikalaujančiose - iš švino-kalcio lydinio. Pirmasis pagamintas iš stibio, o antrasis - iš švino ir kalcio lydinio.
Veikimo principas: cheminiai ciklai ir elektros srovės generavimas
Švino rūgšties akumuliatoriaus veikimas yra susijęs su grįžtamomis cheminėmis reakcijomis tarp plokštelėse esančių aktyvių medžiagų ir elektrolito tirpalo. Elektrolite esanti sieros rūgštis reaguoja tiek su teigiamomis (švino dioksido), tiek su neigiamomis (kempinės švino) plokštelėmis. Dėl šios reakcijos abiejose plokštelėse susidaro švino sulfatas, o elektronai išleidžiami per išorinę grandinę, sukuriant elektros srovę.
Kai elektronai per išorinę apkrovą teka iš neigiamos plokštės į teigiamą, energija tiekiama prijungtiems įrenginiams. Išorinis maitinimo šaltinis tiekia įtampą per akumuliatoriaus gnybtus. Taikoma įtampa nukreipia elektronus atgal į neigiamą plokštę, o švino sulfatą paverčia atgal į pradines formas - švino dioksidą ant teigiamų plokštelių ir kempinės švino ant neigiamų plokštelių. Sieros rūgšties koncentracija didėja elektrolizės metu skylant vandens molekulėms. Šis cikliškumas leidžia tinkamai prižiūrint švino rūgšties akumuliatorius įkrauti kelis kartus be reikšmingo gedimo.
Tipai: WET, AGM ir geliniai akumuliatoriai - skirtumai ir panaudojimas
Šiuolaikinėje rinkoje dominuoja trys pagrindiniai akumuliatorių tipai: švino-rūgštiniai (WET), AGM ir geliniai akumuliatoriai. Visi jie skiriasi konstrukcija, kaina, ilgaamžiškumu ir eksploatacinėmis savybėmis.
- Tradiciniai švino-rūgštiniai (WET) akumuliatoriai yra klasikinis variantas su skystu elektrolitu. Šie akumuliatoriai yra ekonomiški, patikimi ir lengvai randami, tinkami praktiškai visiems automobiliams. Jų didžiausias minusas - priežiūros poreikis: reikia reguliariai tikrinti elektrolito lygį ir papildyti distiliuotu vandeniu.
- AGM (Absorbent Glass Mat) akumuliatoriai: elektrolitas yra įsisavintas į stiklo pluošto kilimėlius. Šie akumuliatoriai yra sandarūs, atsparūs vibracijoms ir užtikrina stabilų startą net esant -20 °C. Kaina didesnė nei WET, reikalingas specialus įkroviklis.
- Geliniai akumuliatoriai: vietoje skysčio turi silicio dioksido geliu sustandintą elektrolitą. Jie yra atsparūs nuotėkiui, vibracijoms, puikiai tinka kemperiams, elektriniams vežimėliams ir sistemoms, reikalaujančioms gilios iškrovos. Jų įkrovimas - lėtas, jautrūs aukštai temperatūrai.
Nereikalaujanti priežiūros (kalcio) vs tradicinė (stibio) technologija
Vartojant kalcį, tai yra esminis skirtumas tarp šių dviejų. Kalcio pakeitimas stibiu gali pakeisti visiškai įkrauto akumuliatoriaus galinę elektromotorinę jėgą, sumažinti perkrovos srovę ir sumažinti skysčio garavimo greitį, taip sumažinant elektrolito nuostolius. Kadangi nereikalaujanti priežiūros švino rūgšties baterija naudoja švino ir kalcio lydinio tinklelį, įkrovimo metu susidaro nedidelis vandens kiekis ir mažai išgaruoja vandens. Be to, apvalkalas yra sandarus, o sieros rūgšties dujų išsiskyrimas taip pat yra labai mažas.
Nereikalaujanti priežiūros baterija turi pranašumų: nereikia pridėti skysčio, mažesnė korozija gnybtuose, stiprus atsparumas permokai, didelė pradinė srovė ir ilgas energijos kaupimo laikas. Tačiau atliekant techninę priežiūrą reikia patikrinti elektrolito savitąjį svorį. Daugumoje nereikalaujančių priežiūros akumuliatorių ant dangtelio yra hidrometras, kuris keičia spalvą pagal elektrolito savitojo svorio pokyčius.
Įkrovimo metodai ir principai
Teisingas akumuliatoriaus krovimas susideda iš kelių etapų: pasiruošimas, krovimas apribojant srovę ir palaikomasis krovimas apribojant įtampą. Pastovios įtampos įkrovimas: šis metodas leidžia įkrauti, kai įtampa palaikoma pastovi. Privalumas yra tas, kad įkrovimo srovė yra automatiškai reguliuojama, kai keičiasi akumuliatoriaus įkrovimo būsena. Trijų pakopų įkrovimas: apima masinį įkrovimą (pastovią srovę), absorbcinį įkrovimą (pastovią įtampą) ir nuolatinį įkrovimą (priežiūros režimas).
Pagrindinė taisyklė nustatyti teisingą srovę: įkrovimo srovė yra lygi akumuliatoriaus talpai (Ah), padalintai iš 10. Pavyzdžiui, akumuliatoriui 90 Ah įkrovimo srovė turėtų būti iki 9 A. Baterijoms, kurių potencialų skirtumas yra 12 V, įkrovimo įtampa neturi viršyti 16,2 V (vienam elementui apie 2,7 V).
Įkrovimo rekomendacijos
- Akumuliatorius turi būti kraunamas gerai vėdinamuose negyvenamuosiuose pastatuose, laikantis priešgaisrinės saugos taisyklių.
- Prieš įkraunant, išimkite kištukus (jei yra) ir, kai įkrovimo metu įmanoma, ribokite kiekvieno elemento įtampą iki 2,3-2,4 V per elementą.
- Baterijos be kištukų turi būti įkraunamos automatiniu įkrovikliu, kad būtų išvengta intensyvaus įkrovimo ir dėl to elektrolito išvirtimo.
- Elektrolito temperatūra akumuliatoriuje prieš įkrovimą turėtų svyruoti nuo +15 °C iki +25 °C. Neleiskite įkrauti, jei elektrolito temperatūra aukštesnė nei +50 °C.
- Greitas įkrovimas neleidžiamas - akumuliatorius gali sprogti ir susižeisti.
Praktinės įkrovimo grandinės pavyzdžiai
Vienas iš paprastų sprendimų - pakrovėjas su LM317 reguliatoriumi, leidžiantis reguliuoti nuolatinės srovės maitinimą ir krauti baterijas nuo 6 iki 12 voltų. Pagrindiniai komponentai tokioje schemoje: diodų tiltelis (1N4007 x 4), reguliuojamas potenciometras VR1, įkrovimo būseną rodantys šviesos diodai, 12V Zenerio diodas, LM317 ir tranzistorius BD139 tvirtinami ant radiatoriaus.
Šiuolaikiniai impulsiniai pakrovėjai dažnai naudoja tokius elementus kaip FAN7601 ir išorinį raktą; transformatorius ar impulsinis šaltinis suteikia kompaktišką, ekonomišką ir automatinį sprendimą. Tokie pakrovėjai turi srovės ribojimo ir grįžtamojo ryšio grandines, kad saugiai apribotų įkrovimo srovę.

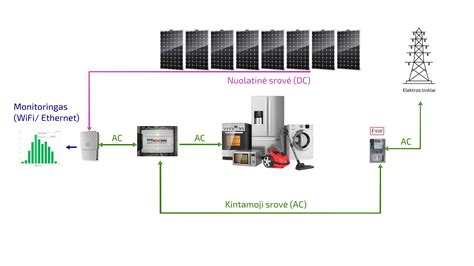

Saulės elektrinių akumuliatorių krovimas ir valdymas
Saulės elektrinių sistemos, kuriose naudojami akumuliatoriai, leidžia sukaupti perteklinę energiją, pagaminamą saulėtomis dienomis. Pagrindiniai sistemos komponentai: saulės baterijos → įkrovimo reguliatorius (PWM arba MPPT) → akumuliatorius → inverteris → prietaisai. Švino-rūgštiniams akumuliatoriams reikia tinkamų įkrovimo parametrų ir geros ventiliacijos, nes jie išskiria vandenilį. Akumuliatoriaus talpa turėtų būti bent 30% didesnė nei paros energijos suvartojimas, o įkrovimo reguliatoriaus galia turi būti bent 20% didesnė už saulės baterijų galią.
Akumuliatoriaus paruošimas naudojimui ir saugojimas
- Prieš pradedant naudoti akumuliatorių, būtina iš jo visiškai pašalinti pakuotės medžiagas, perskaityti naudojimo vadovą.
- Apytikslę akumuliatoriaus įkrovos būseną galima nustatyti pagal įtampą be apkrovos ir elektrolito tankį akumuliatoriuose su kištukais (žr. lentelę žemiau).
- Įkrovus ar eksploatuojant automobilį, akumuliatoriui prireikia 12-15 valandų, kad stabilizuotųsi elektriniai indikatoriai, po to galima išmatuoti įkrovos laipsnį pagal įtampą.
Lentelė: įkrovos laipsnis, neapkraunamoji įtampa ir elektrolitų tankis
| Įtampa be apkrovos, V | Įkrovos laipsnis, % | Elektrolitų tankis, esant +25 °C, g/cm3 |
|---|---|---|
| 12.75-12.60 | 100-80 | 1.27-1.26 |
| 12.55-12.40 | 75-65 | 1.25-1.24 |
| 12.35-12.30 | 50-40 | 1.23-1.21 |
Veikimas eksploatuojant: įkėlimo, priežiūros ir saugos rekomendacijos
- Akumuliatorius transporto priemonėse leidžiamas tik naudojant veikiančią įkrovimo sistemą. Relinio reguliatoriaus įtampa 12 V sistemoje turėtų būti nuo 13,8 V iki 14,4 V.
- Užvedant variklį, starterio trukmė neturėtų viršyti 10 sekundžių karbiuratoriaus automobiliams ir 15 sekundžių dyzeliniams.
- Neleidžiama giliai išsikrauti akumuliatoriaus: žemos temperatūros sąlygomis tai lemia elektrolito užšalimą ir akumuliatoriaus dėklo sunaikinimą.
- Reguliariai tikrinkite ir, jei reikia, nuvalykite akumuliatorių nuo dulkių ir nešvarumų; patikrinkite elektrolito lygį ir, jei reikia, įpilkite distiliuoto vandens (akumuliatoriuose su kištukais).
- Žiemą akumuliatorių rekomenduojama įkrauti, jei jis išsikrovęs 25%; vasarą - 50%.
Kaip nustatyti akumuliatoriaus būklę
Nusilpęs akumuliatorius įprastai nebegali palaikyti reikiamos įkrovos ir nebesuteikia gamintojo nurodytos startinės srovės. Laiku pastebėti pirmuosius akumuliatoriaus nusilpimo ženklus yra labai svarbu. Akumuliatoriaus nusilpimo simptomai: sunkiai užsivedantis variklis, įspėjamoji lemputė prietaisų skydelyje, prigesęs salono apšvietimas ar žibintai, elektronikos įrangos sutrikimai, fiziniai pažeidimai (įtrūkęs korpusas, išsipūtimas).
Akumuliatoriaus tikrinimo metodai:
- Hidrometro indikacija ant dangtelio: kai indikatoriaus akis yra žalia, baterija yra visiškai įkrauta; kai nėra žalios spalvos - reikia įkrauti; geltona - akumuliatorius sugedęs.
- Multimetro matavimai: pilnai pakrauto akumuliatoriaus įtampa ~12,65 V, pusiau pakrauto ~12,25 V. Patikrinkite įtampą užvedimo metu: ji neturėtų kristi žemiau 10 V. Generatorius turėtų duoti 13,7-14,7 V įtampą įkraunant.
- Apkrovos testeris (load tester): leidžia imituoti realias apkrovas ir patikrinti CCA rodiklį.
- Žibintų testas: įjunkite priekinius žibintus 10-15 minučių neužvedę variklio - stebėkite, ar šviesa neprigęsta.
Akumuliatoriaus išmetimas ir atliekų tvarkymas
Akumuliatorius yra vienas svarbiausių automobilio komponentų, o jo saugus išmetimas ir perdirbimas yra būtinas. Akumuliatoriai turi būti perduodami specializuotoms surinkimo punktams ar atliekų tvarkymo įmonėms, nes juose yra kenksmingų rūgštinių medžiagų ir švino, kuriuos reikia tvarkyti pagal aplinkosaugos reikalavimus.
Akumuliatoriaus pasirinkimas: ką svarbu žinoti
Tinkamai parinktas akumuliatorius užtikrina sklandžią automobilio eksploataciją bet kokiomis sąlygomis. Svarbiausi parametrai: dydis (turi tilpti į akumuliatoriaus vietą), talpa (Ah) - ne mažesnė nei numato gamintojas, startinė srovė (CCA) - kuo didesnė, tuo geriau žiemos sąlygomis. Prekės ženklas ir kokybė taip pat yra svarbūs kriterijai.
Akumuliatoriaus priežiūra: praktiški patarimai ilgaamžiškumui
- Reguliariai įkraukite akumuliatorių, ypač jei automobilis stovimas ilgiau nei 1-2 savaites.
- Venkite dažnų trumpų kelionių - generatorius nespėja pilnai įkrauti akumuliatoriaus.
- Išjunkite nereikalingus prietaisus prieš išjungdami variklį.
- Rūpinkitės gnybtų švara: valykite nuo oksidacijos ir purvo.
- Stebėkite akumuliatoriaus amžių: vidutinis tarnavimo laikas yra 3-5 metai, bet tinkama priežiūra gali prailginti jo tarnavimo laiką.
Suprasdami jų struktūrą ir veikimo principus, vartotojai gali optimizuoti našumą ir pratęsti jų tarnavimo laiką. Tinkamas įkrovimas ir iškrovimo stebėjimas yra labai svarbūs. Įgyvendinimas DFUN baterijų stebėjimo sistemos (BMS) užtikrina, kad švino rūgšties akumuliatoriai liktų gyvybiškai svarbia energijos kaupimo sprendimų dalimi. Sistema stebi atskirų elementų įtampą ir įkrovimo / iškrovimo sroves kelių elementų konfigūracijose ir apima akumuliatoriaus įjungimo ir akumuliatoriaus balansavimo funkcijas, kad pagerintų valdymą ir priežiūrą.
Ši medžiaga apima pagrindines schemas, įkrovimo ir priežiūros taisykles, tipų skirtumus bei praktinius patarimus akumuliatoriaus paruošimui, naudojimui ir saugojimui.
