„Suzuki Grand Vitara“ atstovauja trečiajai „Vitara“ serijos kartai. Šiame straipsnyje rasite išsamią informaciją apie „Suzuki Grand Vitara“ (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 ir 2014 metų modeliai) saugiklių ir relių dėžučių aprašymą. Parodysime, kur yra šios dėžutės, pateiksime jų schemas ir detalius saugiklių bei relių funkcijų sąrašus.
Saugiklių paskirtis ir veikimo principas
Saugiklių paskirtis - saugoti elektros prietaisus nuo perkrovų ir trumpojo jungimo. Automobilio elektros sistema yra labai sudėtinga, joje naudojama daugybė elektros energijos vartotojų, kuriems turi būti tiekiama elektros energija. Dėl didelio laidų ir vartotojų skaičiaus elektros sistemą pažeisti (pvz., trintis, trumpasis jungimas) nėra sunku, ypač kai automobilis yra veikiamas daugelio veiksnių, pavyzdžiui, vibracijos, korozijos ir galimybės laidams perdegti dėl sąlyčio su įkaitusiu varikliu.
Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Trumpojo jungimo arba perkrovos atveju saugiklis sudega ir nutraukia elektros energijos tiekimą atitinkamam vartotojui arba (paprastai) kelių vartotojų grupei. Kas galėtų nutikti, jei automobilyje nebūtų saugiklių? Tikslinis srovės vartotojas gali perdegti, įrenginys gali sugesti (perkaisti). Trumpasis jungimas taip pat gali sukelti gaisrą, dėl kurio gali sudegti visas automobilis.
Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų. Saugiklis gali perdegti dėl vieno gedimo arba kaip gedimo simptomas. Tačiau perdegęs saugiklis taip pat gali reikšti rimtą problemą - trumpąjį jungimą tam tikroje grandinėje. Taip pat gali būti, kad sumontavus naują saugiklį, jis taip pat gana greitai perdega. Tokiu atveju būtina nustatyti gedimo priežastį ir ją pašalinti.
Saugiklių tipai ir žymėjimas

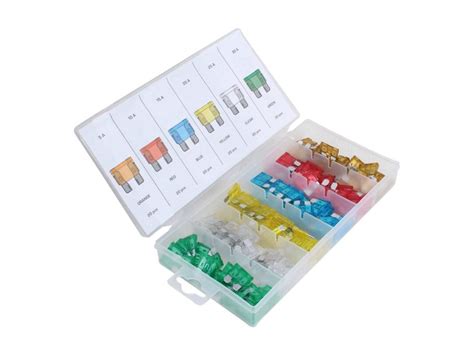

Automobiliuose naudojami dviejų dydžių plokšteliniai saugikliai. Automobiliniai saugikliai turi specialius ženklus - spalvotą korpusą ir atspausdintą skaičių, nurodantį didžiausią leistiną amperų skaičių. Geriausi saugikliai yra tie, kurių takeliai gaminami iš žalvario. Tokie saugikliai nesukelia elektrocheminės korozijos tarp lizdo ir takelio. Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau.
Saugiklių dėžučių vietos „Suzuki Grand Vitara“ modelyje
Saugikliai dedami į specialias plastikines dėžutes, kurios turi dangtelius. Dangteliai yra prisukami arba užsukami (tai dažniausiai pasitaikantis variantas). „Suzuki Grand Vitara“ automobilyje yra dvi pagrindinės saugiklių dėžučių vietos:

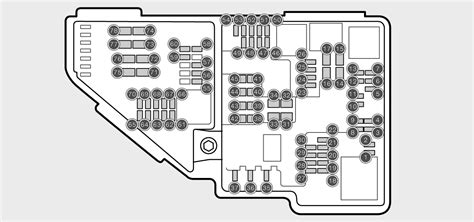

- Variklio skyrius: Pirmoji dėžutė įrengta variklio skyriuje. Jos dangtelis gali būti pritvirtintas varžtais. Šioje dėžutėje yra didelės srovės saugikliai ir relės (pvz., degalų siurblio relė ir kt.). Ji montuojama šalia akumuliatoriaus, ties variklio skyriaus pertvara, dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį). Atidarę saugiklių dėžę, rasite dviem eilėmis išdėstytus saugiklius. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai (1, 3, 5 ir t.t. iki 13), apatinėje eilėje lyginiai numeriai (2, 4, 6 ir t.t. iki 14).
- Salonas (po vairu): Antroji dėžutė paprastai montuojama po vairu, prie automobilio sienos.
Vidinėje saugiklių dėžutės dangtelio pusėje yra schema. Jis leidžia sužinoti, kuris saugiklis atsakingas už konkrečią grandinę. Kiekvienas saugiklis turi konkrečią paskirtį. Koks saugiklis naudotinas vienai ar kitai grandinei apsaugoti, rasite sąraše, kuris tvirtinamas vidinėje saugiklių dėžės pusėje.
Saugiklių ir relių aprašymas „Suzuki Grand Vitara“ (2005-2014)
Relės
- A. Tolimųjų šviesų relė
- B. Priekinių žibintų artimųjų šviesų relė
- C. Starterio relė
- D. Kuro siurblio relė
- Bagažinės durų relė
- Pagalbinės uždegimo grandinės relė
- Pavarų dėžės selektoriaus blokavimo relė (diapazonas „P“)
Pagrindiniai saugiklių blokai ir didelės srovės saugikliai
Šie saugikliai ir blokinės sistemos apsaugo pagrindines automobilio elektros grandines:
- 1 (20/80 A): Visos grandinės, akumuliatorius, saugiklių blokas Nr. 1
- 2 (30/40 A): Aušinimo sistemos ventiliatoriaus variklio relės Nr. 2 ir Nr. 1
- 3 (40 A): 4WD valdymo blokas
- 4 (50 A): Uždegimo jungiklis
- 5 (60 A): Saugiklių blokas Nr. 2, artimųjų šviesų relė, tvirtinimo blokas
- Integruotas relės blokas Nr. 1
- Integruotas relės blokas Nr. 2
- Saugiklių blokas Nr. 1
- Saugiklių blokas Nr. 2
Salono saugikliai
Šis sąrašas nurodo saugiklių funkcijas salono dėžutėje:
- F1 (20A): Generatorius, uždegimo ritės, variklio valdymo blokas
- F2 (10A): ECM (Elektroninis variklio valdymo modulis), prietaisų skydelis
- F3 (15A): ECM, ekranas, garso sistema
- F4 (20A): Centrinis užraktas
- F5 (10A): Galiniai matmenys
- F6 (15A): Salono lemputė
- F7 (25A): Lukas (galbūt durų užraktas ar pan.)
- F8 (20A): Elektroninis variklio valdymo modulis (ECM)
- F9 (7,5 A): Užvedimo sistema
- F10 (15A): Avarinis žibintas, posūkio signalo jungiklio relė
- F11 (7,5 A): Makiažinio veidrodėlio lempa
- F12 (30A): Elektra valdomi langai
- F13 (20A): Elektra valdomi langai
- F14 (15A): Oro pagalvė
- F15 (10A): ABS, ESP valdymo blokas, vairo kampo jutiklis
- F16 (10A): Atbulinės eigos žibintas, selektoriaus padėties jutiklis, priekinių žibintų jungiklis
- F17 (15A): Aušinimo ventiliatoriaus variklio relė Nr. 1, Nr. 2 ir Nr. (nurodo keletą relių)
Saugiklių tikrinimas ir keitimas
Automobilyje visada turėtų būti atsarginių saugiklių rinkinys. Rinkinys, kurį sudaro apie 10 skirtingų tipų saugiklių, kainuoja nedaug ir gali praversti netikėto gedimo atveju.
Saugiklių ištraukimui naudokite nedidelį plastikinį elektriko pincetą arba specialias mini reples/griebtuvą. Automobiliuose saugikliai išdėstyti labai arti vienas kito, todėl juos ištraukti vien tik rankomis labai sunku, dažnai neįmanoma.
Ištraukę plokštelinį saugiklį, patikrinkite jo viduje esantį laidą, kuris jungia dvi metalines kojeles. Saugiklio korpusas yra permatomas, todėl galite vizualiai patikrinti, ar metalinis takelis yra nudegęs ar nutrūkęs. Taip pat ieškokite įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti.
Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite. Pakeitę saugiklius, uždenkite ir prisukite dangtelį. Keisti saugiklį yra paprasta: saugiklio korpusas paimamas replėmis arba griebtuvu ir ištraukiamas, tada įdedamas naujas.
KAIP PATIKRINTI IR PAKEISTI AUTOMOBILIO SAUGIKLĮ | Jessicannas
Prevencija ir gerosios praktikos
Nustojus veikti centrinio užrakto sistemai, automobilio salono apšvietimui, išoriniams žibintams ar valytuvams, arba jei neužsiveda variklis, pirmiausia patikrinkite saugiklius. Taip pat pravers žinios, kaip juos pakeisti.
Saugikliai neturi būti taisyti arba „sudegę“ (su nutrūkusiu metaliniu takeliu). Iki šiol kai kurie vairuotojai naudoja metodus, kurie mechanikui sukeltų širdies smūgį. Vienas iš jų - „pašalinti“ nuolat perdegantį saugiklį, vietoje jo įtaisyti laidą arba monetą. Ką tokie metodai gali nulemti? Jie gali sugadinti Jūsų automobilio elektros įrangą ar net sukelti gaisrą.
Kiekviename lizde naudokite tinkamą saugiklį, atitinkantį nurodytą amperažą.
