Solenoidai ir solenoidiniai vožtuvai yra esminiai daugelio elektrinių ir mechaninių sistemų komponentai, užtikrinantys tikslų ir greitą skysčių bei dujų srauto reguliavimą, elektros grandinių valdymą ir mechaninį judesį. Nors ir nesuvokdami, solenoidus naudojate kasdien - jie padeda užvesti automobilį, skambinti durų skambučiu ir atlieka šimtus kitų veiksmų. Jų veikimas grindžiamas elektromagnetiniu principu, leidžiančiu elektros energiją paversti mechaniniu judesiu. Šių prietaisų pasaulinė rinka, ypač dvikrypčių solenoidinių vožtuvų, nuolat auga, pabrėždama jų svarbą pramonėje ir kasdieniniame gyvenime.
Kas yra solenoidas?
Solenoidas yra bendras terminas, apibūdinantis vielos ritę, naudojamą kaip elektromagnetą. Tai taip pat reiškia bet kokį prietaisą, kuris elektrinę energiją paverčia mechanine energija, pasitelkdamas elektromagnetinį lauką, sukuriamą elektros srovės. Šis magnetinis laukas sukuria tiesinį judesį, kuris gali būti naudojamas įvairioms funkcijoms atlikti.
Kiekvienas solenoidas susideda iš vielos ritės, apvyniotos aplink šerdies medžiagą. Ritė paprastai yra pagaminta iš varinės vielos dėl puikaus laidumo. Solenoiduose naudojama šerdies medžiaga dažnai yra feromagnetinė, tai reiškia, kad ji turi didelį magnetinį pralaidumą. Ši charakteristika įgalina šerdį stipriai įmagnetinti, kai solenoidas įjungiamas.

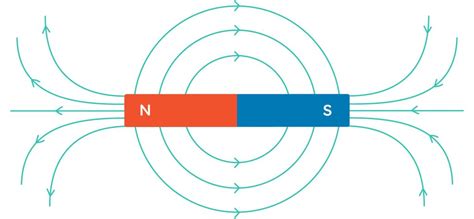

Solenoido sukuriamas magnetinis laukas turi tam tikras charakteristikas: jis stipresnis ritės viduje ir silpnesnis už jos ribų.
Solenoido veikimo principas
Pagrindinis solenoido veikimo principas grindžiamas elektros srovės tekėjimu per ritę, kuri sukuria magnetinį lauką. Šis laukas traukia arba stumia judantį metalinį cilindrą (vadinamą plunžeriu arba armatūra), paverčiant elektros energiją mechaniniu judesiu. Šis judesys gali atlikti įvairias funkcijas, pavyzdžiui, atidaryti ar uždaryti vožtuvą, įjungti jungiklį ar valdyti kitus mechanizmus.
Elektromagnetinės jėgos charakteristikos
Elektromagnetinė jėga yra labai svarbi solenoido veikimui. Jos stiprumui įtakos turi keli veiksniai:
- Apsisukimų skaičius: Padidinus vielos vijų skaičių ritėje, padidėja magnetinio lauko stiprumas ir, atitinkamai, jėga.
- Srovė: Didesnė elektros srovė sukuria stipresnį magnetinį lauką ir didesnę jėgą.
- Šerdies medžiaga: Naudojant feromagnetinę medžiagą, pasižyminčią dideliu santykiniu pralaidumu, žymiai padidėja magnetinio srauto tankis ir jėga.
- Oro tarpas: Mažesnis oro tarpas tarp šerdies ir ritės sumažina magnetinį priešiškumą, taip padidindamas magnetinį lauką ir jėgą.
Elektromagnetinė jėga turi įveikti įvairias priešingas jėgas, kad suveiktų mechanizmas, įskaitant spyruoklių jėgas, mechaninius apribojimus, inerciją ir trintį. Šių jėgų sąveika lemia solenoido veikimo eigos diapazoną ir perjungimo taškus.
Solenoido darbo ciklas
Solenoido darbo ciklas (darb. ciklas %ED) yra įjungimo laiko dalis, kurią solenoidas yra įjungtas, ir yra įjungimo laiko santykis su bendru įjungimo ir išjungimo laiku per vieną visą veikimo ciklą. Pavyzdžiui, jei solenoidas įjungiamas 30 sekundžių, o po to išjungiamas 90 sekundžių, vienas pilnas ciklas trunka 120 sekundžių (30 + 90), o darbo ciklas būtų 30/120 sekundžių arba 25 %. Tai leidžia valdyti solenoido generuojamą šilumą ir optimizuoti energijos sąnaudas.
Solenoidų tipai
Solenoidai skirstomi į kelis tipus, priklausomai nuo jų konstrukcijos, maitinimo tipo ir paskirties:
- Kintamąja srove (AC) laminuoti solenoidai: Šie solenoidai turi lamelizuotą metalinę šerdį, kuri padeda sumažinti sūkurių sroves ir optimizuoti veikimą. Jie sukuria didesnę jėgą pradinio smūgio metu ir dažnai naudojami spynose, medicinos prietaisuose ir pramoninėje įrangoje, kur reikalingas greitas veikimas.
- Nuolatinės srovės (DC) atviro rėmo tipo solenoidai: Pasižymi atviros formos rėmu, apvyniojančiu vielos ritę. Šie solenoidai veikia eigos režimu ir yra geriau valdomi, tinka tokioms reikmėms kaip grandinės pertraukikliai, kamerų užraktai ir skaitytuvai. D-rėmo solenoidai, kaip ir C-rėmo, veikia kontroliuojamomis eigomis ir yra suderinami su kintamosios srovės maitinimo šaltiniais, tačiau D formos rėmas geriau apsaugo ritę.
- Vamzdiniai linijiniai solenoidai: Tai vieni iš plačiausiai atpažįstamų solenoidų. Juose ritė apvyniota aplink metalinę šerdį, kuri tiekia stūmimo arba traukimo jėgą. Populiarūs užvedimo įrenginiuose (pvz., automobilių uždegimo sistemose) ir elektrinėse spynose.
- Rotaciniai solenoidai: Naudojami, kai reikalingas paprastas automatinis sukimosi procesas. Turi metalinę šerdį, esančią ant griovelių disko, kuris sukasi įjungus maitinimą ir grįžta į pradinę padėtį išjungus. Tvirtesni už kitus tipus, naudojami automatinėse sklendėse ir lazeriuose.
- Elektromagnetai: Skirtingai nuo nuolatinių magnetų, elektromagnetai veikia tik tada, kai per jų varines rites teka elektros srovė. Jie neturi jokių judančių metalinių dalių ir naudojami tais atvejais, kai magnetinės jėgos reikalingos tik trumpą laiką.
- Užfiksavimo (Latching) solenoidai: Naudoja elektros srovės impulsą arba vidinę nuolatinio magneto medžiagą, kad išlaikytų nustatytą padėtį be nuolatinio maitinimo. Jie sunauduoja mažai energijos, negeneruoja daug šilumos ir yra idealūs naudoti su baterijomis.
Solenoidiniai vožtuvai
Solenoidiniai vožtuvai yra elektromechaniniai įtaisai, naudojami skysčių ar dujų srautui reguliuoti automatizuotose sistemose. Jie yra viena iš svarbiausių dalių daugelyje šiuolaikinių sistemų, kurios reikalauja tikslaus ir greito srauto valdymo. Solenoidinio vožtuvo pasaulinė rinka, siekianti milijardus dolerių ir nuolat auganti, pabrėžia jų nepakeičiamumą.
Pagrindiniai solenoidinių vožtuvų komponentai
Solenoidinis vožtuvas sudarytas iš kelių pagrindinių komponentų, kurie kartu veikia siekdami kontroliuoti skysčio srautą:
- Elektromagnetinė ritė: Tai elektromagnetinė vožtuvo dalis. Kai per ją teka elektra, ritė sukuria magnetinį lauką, kuris inicijuoja vožtuvo mechaninį veikimą.
- Plunžeris arba armatūra: Tai judanti feromagnetinė šerdis, esanti solenoido ritėje. Ji paverčia elektromagnetinę jėgą mechaniniu judesiu.
- Vožtuvo korpusas: Sudaro pagrindinį vožtuvo korpusą, kuriame yra visi vidiniai komponentai ir jis nukreipia skysčio kelią. Vožtuvų korpusams gamintojai naudoja įvairias medžiagas, priklausomai nuo taikymo ir terpės, pvz., nerūdijantį plieną, žalvarį, aliuminį arba plastiką.
- Spyruoklinis mechanizmas: Sukuria priešingą jėgą elektromagnetiniam veikimui, grąžindamas plunžerį arba armatūrą į numatytąją padėtį, kai solenoido ritė išsijungia.
- Anga ir sandariklis: Anga yra anga, per kurią teka skystis. Sandariklis, dažnai diskas arba O formos žiedas, blokuoja arba leidžia tekėti per šią angą. Sandarinimo medžiagos pasirinkimas yra labai svarbus suderinamumui su skysčiu ir darbine temperatūra (pvz., NBR, VITON (FKM), EPDM, PTFE).
Solenoidinių vožtuvų veikimo principai
Solenoidiniai vožtuvai veikia pagal elektromagnetinio lauko sukūrimą, kuris atidaro arba uždaro vožtuvą. Jų veikimas gali būti suskirstytas į dvi pagrindines kategorijas:
- Tiesioginės veikos solenoidiniai vožtuvai: Veikia labai paprastai - elektros srovė tiesiogiai valdo plunžerį, kuris atidaro arba uždaro vožtuvą. Jie idealiai tinka žemo slėgio taikymams arba ten, kur reikalingas didelis reagavimo greitis.
- Netiesioginės veikos (pilotiniai) solenoidiniai vožtuvai: Naudoja papildomą mažą pilotinį vožtuvą, kuris padeda valdyti pagrindinio vožtuvo atidarymą ir uždarymą, pasitelkdamas suslėgto oro slėgį. Jie naudojami didelio srauto ir aukšto slėgio aplinkoje.
Pagal numatytąją būseną (kai nėra elektros srovės), solenoidiniai vožtuvai skirstomi į:
- Normaliai uždari (NC) vožtuvai: Tai reiškia, kad vožtuvas yra uždarytas, kai nėra elektros srovės, blokuodamas skysčio tekėjimą. Kai elektros srovė tiekiama, ritės sukuriamas magnetinis laukas pakelia plunžerį, vožtuvas atsidaro ir leidžia skysčiui ar dujoms tekėti. Nutraukus maitinimą, spyruoklė grąžina vožtuvą į uždarytą padėtį.
- Normaliai atviri (NO) vožtuvai: Priešingai, šio tipo vožtuvas yra atviras, kai nėra elektros srovės, leisdamas skysčiui tekėti. Kai tiekiama elektros srovė, magnetinis laukas priverčia plunžerį uždaryti vožtuvą. Nutraukus maitinimą, spyruoklė grąžina vožtuvą į atvirą padėtį.
Pneumatiniai solenoidiniai vožtuvai
Pneumatiniai solenoidiniai vožtuvai yra esminiai komponentai, naudojami suslėgto oro krypčiai, srautui ar slėgiui automatizuotose mašinose valdyti. Jie atlieka svarbų vaidmenį konvertuojant elektrinius signalus į mechaninį judėjimą, užtikrindami sklandų cilindrų, griebtuvų ir kitų pneumatinių įtaisų valdymą. Kai ritė suaktyvinama, ji perkelia vožtuvą, kad oras patektų į darbinę angą, ir atitinkamai išleidžia išmetamąjį orą.
Pneumatiniai solenoidiniai vožtuvai paprastai klasifikuojami pagal juose naudojamų solenoidinių ričių skaičių:
- Viengubi solenoidiniai vožtuvai: Naudoja vieną ritę ir paprastai grįžta į numatytąją arba „saugiąją gedimo“ padėtį, kai nutraukiamas maitinimas.
- Dvigubi solenoidiniai vožtuvai: Turi dvi rites, išlaikančias paskutinę savo padėtį net ir išjungus energiją, užtikrinant bistabilų valdymą.
Dviejų krypčių solenoidinių vožtuvų montavimo aspektai
Tinkamas dviejų krypčių solenoidinių vožtuvų montavimas užtikrina optimalų našumą ir ilgaamžiškumą:
- Srauto kryptis: Labai svarbi teisinga skysčio tekėjimo kryptis. Rodyklė ant vožtuvo korpuso paprastai nurodo šią numatytą tekėjimo kryptį.
- Padėties nustatymas ir vibracija: Vožtuvą rekomenduojama montuoti taip, kad jo vibracijos kryptis būtų statmena vožtuvui. Reikia vengti aplinkos, kurioje vibracija viršija 50 m/s².
- Apsauga nuo viršįtampių: 24 V nuolatinės srovės solenoidiniuose vožtuvuose būtina įrengti viršįtampių absorberį, apsaugantį nuo elektros viršįtampių.
- Nuotėkio srovė: Įjungiant vožtuvą, nuotėkio srovė turi būti mažesnė nei 1 mA.
Solenoidų ir solenoidinių vožtuvų pritaikymas
Solenoidai ir solenoidiniai vožtuvai yra plačiai naudojami įvairiose pramonės srityse ir kasdieniame gyvenime dėl savo greito veikimo, tikslumo ir kompaktiškumo. Jie paverčia elektros energiją mechaniniu judesiu, todėl yra universalūs įtaisai.
Bendras pritaikymas
- Elektromagnetinės relės: Solenoidai yra gyvybiškai svarbūs relių, naudojamų elektros grandinėms valdyti, komponentai. Kai į solenoidą patenka elektros srovė, jis sukuria magnetinį lauką, kuris pritraukia armatūrą ir uždaro grandinę.
- Automobilių sistemos: Solenoidai atlieka lemiamą vaidmenį įvairiose automobilių sistemose, pavyzdžiui, starterio variklyje smagračiui įjungti ir varikliui užvesti, taip pat valdant alyvos ar skysčių tekėjimą, subalansuojant automobilio akumuliatorių.
- Užrakinimo mechanizmai: Solenoidai suteikia reikiamą jėgą durims užrakinti ir atrakinti daugeliu atvejų. Jie dažniausiai naudojami elektroninėse spynose, apsaugos sistemose ir automatinėse durų sistemose.
- Medicininiai prietaisai: Solenoidai yra esminiai įvairių medicinos prietaisų komponentai, įskaitant MRT aparatus, infuzijos pompas ir odontologijos įrangą.
- Spausdintuvai ir kopijavimo aparatai: Daugelis spausdintuvų ir kopijavimo aparatų naudoja solenoidus įvairioms mechaninėms funkcijoms valdyti, pavyzdžiui, popieriaus tiekimui, dėklo parinkimui ir kasečių užrakinimui.
Pramoninės paskirties
- Pramoninės mašinos: Solenoidai plačiai naudojami pramoninėse vožtuvų ir jungiklių valdymo mašinose. Jie naudojami pneumatinėse ir hidraulinėse sistemose reguliuoti skysčių ir dujų srautą.
- Vandentvarka: Solenoidiniai vožtuvai plačiai naudojami vandentvarkos sistemose srautui reguliuoti.
- Plieno pramonė: Elektromagnetiniai kranai ir siurbtukai naudojami plieno plokščių kėlimui ir tvarkymui. Elektromagnetinės maišyklės ir šildytuvai gerina plieno gamybos efektyvumą.
- Naftos chemijos pramonė: Solenoidiniai vožtuvai valdo skysčių srautą, užtikrindami gamybos proceso saugumą ir stabilumą.
- Elektros sistemos: Elektromagnetinės relės saugo elektros įrangą, automatiškai atjungia gedimų grandines.
- Transportavimas: Elektromagnetiniai stabdžiai liftuose ir elektromagnetinės sankabos automobiliuose užtikrina saugumą ir sklandų veikimą.
Smulki buitinė technika
Elektromagnetų pritaikymas buitinių prietaisų srityje taip pat tampa vis platesnis. Pavyzdžiui, indukcinės viryklės ir elektromagnetiniai vandens šildytuvai šildymui naudoja elektromagnetų generuojamą magnetinį lauką, kas suteikia energijos taupymo, didelio efektyvumo ir saugumo privalumų.
Solenoidų technologijos pažanga
Tobulėjant technologijoms, tobulėja ir solenoidai. Tyrėjai ir inžinieriai nuolat tiria naujas medžiagas, dizainą ir pritaikymą, siekdami pagerinti solenoidų veikimą:
- Miniatiūrizavimas: Didėjant mažesnių ir kompaktiškesnių įrenginių paklausai, didelis dėmesys buvo skiriamas solenoidų miniatiūravimui.
- Efektyvumas: Stengiamasi pagerinti solenoidų efektyvumą, mažinant energijos sąnaudas ir nuostolius.
- Integracija su elektronika: Solenoidai integruojami su elektroninėmis grandinėmis, siekiant pagerinti jų funkcionalumą ir valdymo tikslumą.
- Aukšto dažnio solenoidai: Naujausia pažanga paskatino sukurti aukšto dažnio solenoidus, galinčius veikti megahercų diapazone, įveikiant tradicinių solenoidų apribojimus.
Solenoidų ir solenoidinių vožtuvų gedimai ir trikčių šalinimas
Netinkamai veikiantis solenoidinis vožtuvas gali sukelti veikimo problemų - nuo nedidelio neveiksmingumo iki visiško sistemos gedimo. Ankstyvųjų perspėjimo ženklų atpažinimas ir tinkama diagnostika padeda išvengti brangių prastovų ir įrangos sugadinimo.
Dažni gedimai ir jų priežastys
- Elektros problemos: Prijungus netinkamą įtampą, per aukštą ar per žemą, ritė gali perkaisti, veikti neefektyviai arba visiškai perdegti. Laisvų laidų jungtys, maitinimo svyravimai arba drėgmės patekimas į ritę (dėl blogos izoliacijos ir magnetinio nuotėkio) taip pat gali sukelti perdegimą.
- Mechaniniai gedimai ir užsikimšimas: Nuolatinis važiavimas dviračiu, slėgio poveikis ir terminis plėtimasis gali sukelti judančių dalių (plunžerio, spyruoklės, diafragmos) susilpnėjimą arba lūžimą. Nešvarumai, rūdžių dalelės ir kiti teršalai gali kauptis vožtuvo viduje, trukdydami komponentams judėti ir sukeldami vožtuvo strigtį.
- Oro nuotėkis: Pažeista sandarinimo tarpinė arba nusidėvėjęs slydimo vožtuvas gali sukelti oro nuotėkį, nepakankamą oro slėgį ir apsunkinti vožtuvo atidarymą ar uždarymą.
- Netinkamas pasirinkimas arba naudojimas: Naudojant vožtuvą, kuris nėra skirtas konkrečioms temperatūroms, agresyvioms cheminėms medžiagoms ar aukšto slėgio sistemoms, neišvengiamai sukels gedimas.
Simptomai ir pasekmės
Sugedus solenoidui ar solenoidiniam vožtuvui, pasireiškia akivaizdūs simptomai:
- Keisti garsai iš pavarų dėžės.
- Nusivylimas perjungiant aukštyn ir žemyn, nelygumai įsibėgėjant.
- Padidėjusios degalų sąnaudos.
- Sumažėjęs variklio veikimas, įskaitant lėtą įsibėgėjimą.
- Netvarkingas veikimas arba užstrigimas.
- Gali užsidegti variklio patikrinimo lemputė.
Pavyzdžiui, sugedęs VVT (Variable Valve Timing) solenoidinis vožtuvas gali paveikti variklio veikimą ir sukelti jo pažeidimus. EVAP išvalymo solenoidinis vožtuvas gali lemti išmetamųjų teršalų testų neįvykdymą, o ABS solenoidinis vožtuvas - sumažėjusias stabdymo savybes ir padidėjusią avarijos riziką.
Diagnostika ir sprendimai
Norint diagnozuoti solenoido ar solenoidinio vožtuvo gedimus, galima atlikti šiuos veiksmus:
- Patikrinkite elektros tiekimą: Naudokite multimetrą, kad patikrintumėte, ar tinkama įtampa pasiekia solenoido ritę. Jei kompaso adata šokinėja, solenoidas sukūrė magnetinį lauką ir veikia. Jei ne, problema yra elektros tiekime arba pačiame prietaise.
- Išmatuokite ritės varžą: Multimetru patikrinkite solenoido ritės varžą. Sugedusi ritė rodys nutrūkusią grandinę (begalinę varžą).
- Patikrinkite, ar nėra užsikimšimų: Išjunkite sistemą ir atsargiai išardykite vožtuvą. Išvalykite visas mechanines priemaišas, dulkes ar šiukšles.
- Testas dėl nuotėkio: Atidžiai apžiūrėkite vožtuvo korpusą, diafragmą ir sandariklius, ar nėra pažeidimų, kurie galėtų sukelti nuotėkį.
- Rankinis valdymas: Avariniais atvejais, jei yra, rankinį ritės mygtuką galima pasukti iš padėties „0“ į „1“ padėtį, kad atidarytumėte vožtuvą.
Reguliari priežiūra, tinkamas pasirinkimas pagal sistemos reikalavimus ir savalaikis keitimas yra būtini norint užtikrinti ilgalaikį ir patikimą solenoidų bei solenoidinių vožtuvų veikimą.
