Antros kartos Škoda Octavia, pagrįsta A5 platforma, buvo gaminama nuo 2004 iki 2013 metų. Ji siūloma tiek universalo (station wagon), tiek liftbek (liftback) kėbulais, su benzininiais ir dyzeliniais varikliais. Šiame straipsnyje pateiksime Škoda Octavia A5 (MK2) saugiklių dėžučių ir relių išdėstymą, schemas ir paaiškinimus, ypatingą dėmesį skirdami saugikliams, atsakingiems už automobilio žiebtuvėlį ir stiklo apiplovimo sistemą.
Pastaba: Saugiklių ir relių skaičius bei jų paskirtis gali skirtis priklausomai nuo automobilio gamybos metų, komplektacijos lygio ir šalies, į kurią jis buvo pristatytas. Visada rekomenduojama pasitikslinti informaciją savo automobilio savininko vadove.
Saugiklių Dėžučių Vietos
Škoda Octavia paprastai turi kelias saugiklių dėžutes. Pagrindinės jų vietos yra:
Salono Saugiklių Dėžutė
Ši saugiklių dėžutė yra salone, prietaisų skydelio gale, už apsauginio dangtelio. Ant šio dangtelio vidinės pusės dažniausiai yra pateikiama dabartinė saugiklių schema, dažnai brošiūros forma.
Saugiklių Dėžutės Salone Schemos ir Paskirtis (Pavyzdys)
Žemiau pateikta tipinė saugiklių schema salone. Konkreti paskirtis gali skirtis.
| Saugiklio Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 10A | Diagnostikos jungtis, variklio valdymo blokas, kuro siurblys |
| 2 | 5A | ABS, ESP valdymo blokas |
| 3 | 5A | Oro pagalvių sistema |
| 4 | 5A | Šildytuvas, oro kondicionierius, atbulinės eigos šviesa |
| 5 | 5A | Elektros priekinių žibintų aukščio reguliavimas |
| 6 | 5A | Prietaisų skydelis, automatinės pavarų dėžės valdymo blokas, elektrinio vairo stiprintuvo valdymo blokas, parkavimo pagalbos sistema |
| 7-10 | - | Rezervas |
| 11 | - | Rezervas |
| 12 | 10A | Centrinio užrakto valdymo blokas |
| 13 | 10A | Išorinio apšvietimo valdymo blokas, stabdžių žibintai |
| 14 | 5A | Automatinės pavarų dėžės valdymo blokas, pavarų perjungimo svirties blokas |
| 15 | 7.5A | Salono apšvietimo valdymo blokas |
| 16 | 10A | Klimato kontrolės sistema |
| 17 | - | Papildoma įranga |
| 18 | 5A | Parkavimo pagalbos davikliai |
| 19 | 5A | Priekabos sukibimo valdymo blokas |
| 20 | 5A | Pagrindinės sistemos pagalba pradedant įkalnėje |
| 21 | - | Rezervas |
| 22 | 40A | Klimato kontrolės sistemos ventiliatorius |
| 23 | 30A | Elektrinių priekinių langų keltuvai |
| 24 | 15A | Cigaretės žiebtuvėlio saugiklis |
| 25 | 25A / 30A | Galinio stiklo šildymas. Papildomas šildytuvas |
| 26 | 20A | Bagažinės lizdas |
| 27 | 15A | Kuro siurblio relė, kuro purkštukų maitinimas |
| 28 | - | Papildoma įranga |
| 29 | 10A | Variklio valdymo blokas |
| 30 | 20A | Automatinės pavarų dėžės valdymo blokas |
| 31 | 20A | Stabdžių vakuumo siurblys |
| 32 | 30A | Elektriniai galinių langų keltuvai |
| 33 | 25A | Elektrinis stoglangis |
| 34 | 20A | Komforto funkcijų valdymo blokas |
| 35 | 5A | Apsaugos nuo vagysčių sistema |
| 36 | 20A | Priekinių žibintų apiplovimo sistema |
| 37 | 20A | Šildomos priekinės sėdynės |
| 38 | 30A | Šildomos galinės sėdynės |
| 39 | - | Rezervas |
| 40 | 40A | Šildymo ventiliatorius |
| 41 | 15A | Galinio stiklo valytuvas |
| 42 | 15A | Priekinio stiklo apiplovimo sistema |
| 43 | 15A | Priekabos jungtis |
| 44 | 20A | Priekabos jungtis |
| 45 | 15A | Priekabos jungtis |
| 46 | 5A | Šildomi purkštukai |
| 47 | 5A | Papildomo šildytuvo relė |
| 48 | - | Rezervas |
| 49 | 5A | Centrinio apšvietimo jungiklis |
Kaip matome, 15A saugiklis po numeriu 24 yra atsakingas už cigarečių žiebtuvėlį. O 15A saugiklis po numeriu 42 - už priekinio stiklo apiplovimo sistemą.
Relė Dėžutė Salone
Ši relė dėžutė yra po prietaisų skydeliu, už apdailos panelės.
Relė Dėžutės Tipas 1
| Schema | Paskirtis |
|---|---|
| B4 | Maitinimo relė (30) |
| B5 | Galinio stiklo šildymo relė |
| B6 | Garso signalo relė |
| B7 | Relė - 1 stiklo apiplovimo siurblio |
| B8 | Relė - 2 stiklo apiplovimo siurblio |
| B9 | X jungiklio relė |
Relė Dėžutės Tipas 2
Šioje versijoje taip pat yra centrinis valdymo blokas.
Relė Dėžutė po Centriniu Valdymo Bloku
| Schema | Paskirtis |
|---|---|
| Maitinimo relė (15) -J329- | Maitinimo relė (15) |
| Šildomo galinio stiklo relė -J9- | Šildomo galinio stiklo relė |
| Maitinimo relė (50) -J682- / Starterio relė 1 -J906- | Maitinimo relė (50) / Starterio relė 1 |
| Kuro siurblio relė (slėgio didinimas degalų tiekimo sistemoje) -J643- (varikliams su kodais BUD, CGGA, BSE, BSF, CMXA, CHGA) / Kuro siurblio relė -J17- (dyzeliniams varikliams) | Kuro siurblio relė |
| X jungiklio relė -J59- | X jungiklio relė |
Papildoma Relė Dėžutė virš Centrinio Valdymo Bloku
| Schema | Paskirtis |
|---|---|
| D1 | Nepriklausomo šildytuvo relė -J485- (automobiliams su nepriklausomu papildomu šildytuvu) / Žemos šilumos relė -J359- (automobiliams su papildomu varžiniu šildytuvu (PTC)) |
| D2.1 | Garso signalo relė -J4- |
| D2.2 | Kuro siurblio relė (varikliams su kodais BUD, CGGA, BSE, BSF, CMXA, CHGA) / Papildomo kuro siurblio relė -J832- (varikliams su kodais CLCA, CLCB, CFHF, CFHC, CEGA) |
| D3 | Didelės šilumos relė -J360- (automobiliams su papildomu varžiniu šildytuvu (PTC)) |
| D3.1 | Priešgaisrinio ventiliatoriaus relė -J13- (automobiliams su nepriklausomu papildomu šildytuvu) |
| D3.2 | Papildomo šildytuvo kuro siurblio relė -J749- (automobiliams su nepriklausomu papildomu šildytuvu) |
| D4 | Starterio relė 2 -J907- |
| D5.1 | Priekinių žibintų apiplovimo relė -J39- |
| D5.2 | Šildymo elemento relė -J925- (su variklio kodu CAYC) |
Jei pastebite, kad neveikia salono ventiliatorius, kai kuriuose modeliuose gali būti atskirai sumontuotas termofiksuotas saugiklis.

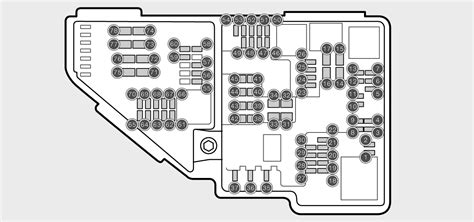

Variklio Skyriaus Saugiklių Dėžutė
Ji yra variklio skyriaus kairėje pusėje, po apsauginiu dangteliu. Ši dėžutė susideda iš dviejų skyrių: saugiklių ir relių skyriaus bei didelės galios saugiklių (išlydomųjų jungčių) skyriaus.
Saugiklių ir Relių Dėžutės Schemos ir Paskirtis Variklio Skyriuje (Pavyzdys)
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | - | Rezervas |
| 2 | 5A | Vairo kolonos jungikliai |
| 3 | 5A | Diagnostikos jungtis |
| 4 | 30A | ABS hidraulinis modulis |
| 5 | 15A | Automatinės pavarų dėžės valdymo blokas |
| 6 | 5A | Prietaisų skydelis |
| 7 | - | Rezervas |
| 8 | 15A | Audio sistema |
| 9 | 5A | Telefono modulis |
| 10 | 5A | Variklio valdymo bloko relės maitinimas |
| 11 | 20A | Papildomo šildytuvo ir ventiliacijos valdymo blokas |
| 12 | 5A | Duomenų magistralės valdymo blokas |
| 13 | 15A | Variklio valdymo blokas |
| 14 | 20A | Uždegimas |
| 15 | 5A / 15A | Lambda zondo (deguonies jutiklis), kuro siurblio relė, kaitinimo žvakių relė |
| 16 | 30A | ABS valdymo blokas |
| 17 | 15A | Garso signalas |
| 18 | 30A | Garso stiprintuvas |
| 19 | 30A | Priekinio stiklo valytuvai |
| 20 | - | Rezervas |
| 21 | 15A | Lambda zondas (deguonies jutiklis) |
| 22 | 5A | Stabdžių pedalo jungiklis |
| 23 | 5A / 10A / 15A | Papildomo oro siurblys, didelio slėgio kuro siurblys, oro masės matuoklis |
| 24 | 10A | Išmetamųjų dujų recirkuliacijos (EGR) vožtuvas |
| 25 | 30A | Dešinysis priekinis žibintas |
| 26 | 30A | Kairysis priekinis žibintas |
| 27 | 40A | Papildomo oro siurblys, išankstinis kaitinimas |
| 28 | 40A | Starteris |
| 29 | 50A | Maitinimo jungtis |
| 30 | 50A | X terminalas - įranga, prijungta prie šio terminalo, automatiškai įsijungs užvedus variklį. |
Relės Variklio Skyriuje
| Simbolis | Paskirtis |
|---|---|
| R1 | Radiatoriaus ventiliatoriaus variklio relė |
| R2 | Automatinės pavarų dėžės valdymo relė |
| R3 | Maitinimo relė (15) |
Kaip Pakeisti Saugiklį
Saugiklio pakeitimas yra gana paprastas procesas:
- Išjunkite automobilio degimą: Prieš keičiant saugiklį, išjunkite variklį ir visus elektros prietaisus.
- Suraskite saugiklių dėžutę: Naudokite savininko vadovą, kad nustatytumėte teisingą vietą.
- Atidarykite saugiklių dėžutę: Paprastai dangtelis atsidaro paspaudus fiksatorius arba atsukus varžtus.
- Nustatykite perdegusį saugiklį: Apžiūrėkite saugiklį. Jei viela viduje yra nutrūkusi, saugiklis yra perdegęs.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba replėmis.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį su tokiu pačiu amperų (A) reitingu. Niekada nenaudokite didesnio amperų skaičiaus saugiklio, nes tai gali sukelti gaisrą arba sugadinti elektros sistemą.
- Patikrinkite, ar veikia: Įjunkite degimą ir patikrinkite, ar veikia prietaisas, kurį saugiklis saugo.
Dažniausiai Pasitaikantys Saugikliai ir Jų Paskirtis
- Apšvietimas: Priekiniai žibintai, galiniai žibintai, salono apšvietimas.
- Valytuvai: Priekinio ir galinio stiklo valytuvai.
- Garso sistema: Radijas, CD grotuvas, garsiakalbiai.
- Centrinis užraktas: Durų užrakinimo ir atrakinimo sistema.
- Langų kėlikliai: Elektriniai langų kėlikliai.
- Oro kondicionierius: Oro kondicionavimo sistema.
- ABS: Stabdžių antiblokavimo sistema.
- Oro pagalvės: Oro pagalvių sistema.
- Cigaretės žiebtuvėlis / 12V lizdas: Maitinimo lizdas prietaisams.
- Stiklo apiplovimo sistema: Priekinio ir galinio stiklo apiplovimo siurbliai.
Problemų Šalinimas
Jei saugiklis nuolat perdegęs, tai rodo problemą elektros grandinėje. Tokiu atveju rekomenduojama kreiptis į specialistą.
Škoda Octavia Modeliai ir Saugiklių Schemos
- Škoda Octavia A5 (2004-2013): Šis modelis pasižymi patikimumu ir gana standartinėmis saugiklių dėžučių vietomis bei schemomis.
- Škoda Octavia A7 (2013-2020): Šis modelis turi modernesnį dizainą ir daugiau elektronikos, todėl saugiklių schemos gali skirtis nuo A5 modelio.
- Škoda Octavia A8 (2020-iki dabar): Naujausias modelis su daugiausiai elektronikos. Saugiklių schemos gali būti sudėtingesnės, todėl ypač svarbu naudotis savininko vadovu.
Ką Daryti, Jei Nerandate Informacijos Savininko Vadove?
- Ieškoti internete: Naudokite specializuotus Škoda Octavia forumus.
- Kreiptis į Škoda atstovybę: Jie gali suteikti tikslią informaciją apie jūsų automobilio saugiklius.
- Pasikonsultuoti su autoelektriku: Profesionalas gali nustatyti saugiklio paskirtį ir amperų reitingą.
Saugiklių Tipai
Automobiliuose naudojami įvairūs saugiklių tipai:
- ATO/ATC saugikliai: Dažniausiai naudojami, stačiakampio formos su spalvotu korpusu, nurodančiu amperų reitingą.
- Mini saugikliai: Mažesnė ATO/ATC versija, naudojama, kai trūksta vietos.
- MAXI saugikliai: Didesni saugikliai, naudojami aukštesnės srovės grandinėse.
- Stikliniai saugikliai: Senesnio tipo, rečiau naudojami šiuolaikiniuose automobiliuose.
Įsitikinkite, kad naudojate tinkamo tipo saugiklį savo automobiliui.
Saugiklių dėžutės vieta ir schemos: „Skoda Octavia“ (Mk2/1Z; 2009–2013 m.)
Šis išsamus vadovas turėtų padėti suprasti Škoda Octavia saugiklių sistemą. Atminkite, kad saugumas yra svarbiausias, todėl jei nesate tikri dėl kažko, kreipkitės į profesionalą. Sėkmės!
