Skoda Fabia saugiklių ir relių schemos informacija (Mk2) – įsivaizduojama išdėstymo gylis

Šiame straipsnyje pateikiama išsami informacija apie Шkoda Fabia antros kartos (Mk2) saugiklių dėžutės vietą, jos išdėstymą, saugiklių bei relės funkcijas ir jų atitikmenis variklio skyriuje bei salone. Tai apima versijas nuo 2007 iki 2014 metų su hečbeko ir Fabia Combi kėbulais, benzininais ir dyzeliniais varikliais 1.2, 1.4, 1.6 ir 1.9 L. Taip pat išryškinama cigaretės degiklio bei stiklo plovimo sistema saugiklių kontekste.

Salono saugiklių dėžė

Saugiklių dėžė salone yra po vairuotojo stiprintuvu, dengta apsauginiu gaubtu. Ant gaubto gali būti nurodyta naujausia saugiklių konfigūracija jūsų konkrečiam automobiliui. Dažniausiai pasitaikantys tipo aprašai (su amperais ir grandine, kurią saugo) pateikiami diagramose:

  • 5A - Starteris, variklio elektronika, ABS/ESP valdymas, vairo stiprintuvas.
  • 7.5A - Vairo stiprintuvoIS, įg. žibintų diapazonas, LED DRL module.
  • 10A - Apsaugos grandinės (pvz., atgalinės šviesos, parkavimas, variklio valdymo sistema), stabdžių žibintai, ACC, aušinimo ventiliatorius ir kt.
  • 15A - Instrumentų skydelis, navigacija, klimato kontrolė, degalų siurblys (benzinas/dyzelis priklausomai nuo konfigūracijos).
  • 20A-30A-40A - Augantys amperų lygiai, skirti didelės srovės grandinėms: sėdynių šildymas, garso įranga, priekiniai/eilės langų varikliai, degiklio foniniai žibintai ir kt.

Salono saugiklių ar pelkės Nr. 42 (15A) priskiriamas cigaretės žiebtuvėlis, o saugikliai 15A ir 41 (abiejų reikšmės gali skirtis priklausomai nuo modelio metų) - stiklo plovimo sistemai. Saugiklių dėžė turi diagramą, kurioje aiškiai nurodyta, kurie saugikliai atitinka konkrečias grandines.

Salon salono saugiklių dėžės schema ir aprašymai

Relės dėžė

Relės dėžė yra įrengta už prietaisų skydelio, priekyje arba jungtyje prie instrumentų skydelio. Diagramoje nurodyta relių paskirtis:

  • Kuro siurblių relė (dyzeliai / benzinai priklausomai nuo konfigūracijos).
  • Priekinio žibinto plovimo siurblio relė.
  • Žibintų apšvietimo moduliai ir signalinės grandinės.
  • Starto blokavimo jungiklio relė, alyvos temperatūros ir variklio valdymo sistemos relės.
  • Papildomi šildytuvų relės (dyzeliai) ir įjungimo grandinių relės.

Relės dėžė vadovaujasi savo diagramomis: „Relė 1 papildomas šildytuvas“; „Relė 2 papildomas šildytuvas“; „Relė 12 - variklio valdymo sistema“ ir pan. Kiekvienas relės įrašas aiškiai nurodo, kokią grandinę ji saugo.

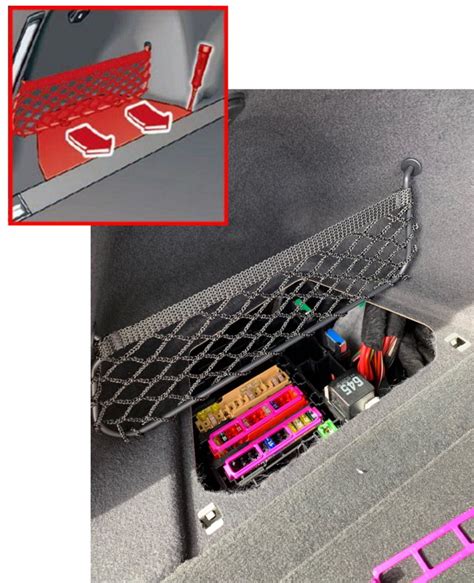

Relės dėžės schema

Variklio skyrius (engine compartment)

Variklio skyriaus saugiklių dėžė įrengta virš akumuliatoriaus, uždengta dangčiu su lipdukais ir įspaustais numeriais. Dėžė turi dvi diagramas: Type 1 ir Type 2 - priklausomai nuo variklio versijos bei gamybos metų. Tai rodo generatoriaus amperų vertes, elektrinių valdiklių modulius, papildomo šildytuvo grandines ir kt.

  • Type 1 - diagramoje matomi amperai: 175A generatoriui, 60A ar daugiau papildomiems šildytuvams, 50A kondicionavimui, 25A ABS/ESP/ASR, 5A aušinimo ventiliatoriams ir kt.
  • Type 2 - diagramoje didesnės srovės grandinės: generatorius, apsauginiai modulių blokai, pavarų dėžės valdikliai, papildomas šildytuvas, hidrauliniai ABS blokai ir pan.

Norint papildyti žinių bazę: Mk2 Fabia naudojama skirtinga saugiklių schema gali keistis priklausomai nuo tikslos konfigūracijos bei pagaminimo metų. Taip pat gali būti skirtumų tarp benzininių ir dyzelinių variklių grandinių saugiklių dydžiu ir paskirtimi.

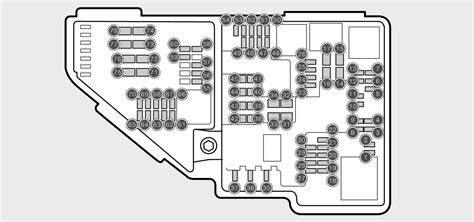

Variklio skyriaus saugiklių dėžės schema Type 1

Vietos ir diagramos (Summary of locations)

  1. Salono saugiklių dėžė: po vairuotojo pulteliu, salone, už plėvelės dangtelio; diagramose pateikiama informacija apie kiekvieno saugiklio funkciją.
  2. Relės dėžė: po prietaisų skydeliu; konkretūs relių pavadinimai ir jų funkcijos aiškinamos diagramoje.
  3. Variklio skyrius: dėžė virš akumuliatoriaus; Type 1 ir Type 2 diagramose - generatoriaus, valdiklių, papildomų šildytuvų ir kitų grandinių išsidėstymas.
Fabia Mk2 saugiklių išsidėstymo schemos vieta salone

Praktiniai patarimai saugiklių keitimui

  • Atsijunk degimą prieš keisdami saugiklius ir įsitikinkite, kad automobilis yra išjungtas.
  • Naudokite tokios pačios amperų vertės saugiklį kaip ir originalus; didesnio galingumo saugikliai gali pakenkti grandinei.
  • Jei saugiklis nuolat perdega, gali būti rimtesnė elektros sistemos problema - kreipkitės į kvalifikuotą mechaniką.
  • Patikrinkite diagramą ant dėžutės dangtelio arba vadovo; schemos gali skirtis priklausomai nuo modelio ir metų.

Be šių pagrindinių gairių, straipsnyje taip pat pateikiama platesnė informacija apie kitų automobilių modelių saugiklių dėžutes (pavyzdžiui, VW Passat B7 ar Audi A3) - kartu su bendromis gairėmis apie tai, kaip suprasti ir išjungti elektros grandines be pakenkimo.
