Servo varikliai yra vieni svarbiausių komponentų šiuolaikinėse automatikos, robotikos ir valdymo sistemose. Jie sukurti tiksliai valdyti kampinę arba linijinę padėtį, greitį ir pagreitį, todėl yra neįkainojami įvairiose pramonės šakose, tokiose kaip gamyba, aviacija, medicinos prietaisai ir robotika. Norint visiškai suprasti jų vaidmenį, labai svarbu ištirti jų veikimo principus, konstrukciją, tipus, pritaikymą ir pranašumus.
Kas yra Servo Variklis?
Servo variklis (servo variklis) reiškia variklį, kuris valdo mechaninių servo sistemos komponentų veikimą, ir yra pagalbinis variklio netiesioginės perdavimo įtaisas. Tai sukamasis arba slenkantis variklis, varomas servo stiprintuvo, kad mechaninei sistemai, pvz., pavarai arba stabdžiams, būtų pritaikytas sukimo momentas arba jėga. Servo varikliai leidžia tiksliai valdyti kampinę padėtį, pagreitį ir greitį. Jis yra automatinės valdymo sistemos vykdomasis elementas, kuris paverčia gautą elektrinį signalą į kampinį poslinkį arba kampinio greičio išvestį ant variklio veleno. Pagrindinis jo bruožas yra tai, kad nėra savaiminio sukimosi reiškinio, kai signalo įtampa lygi nuliui, o greitis mažėja vienodu greičiu, didėjant sukimo momentui.
Kodėl jis vadinamas servo varikliu?
Terminas "servo variklis" kilęs iš žodžio "servo", kuris yra kilęs iš lotyniško žodžio servus, reiškiančio "vergas" arba "tarnas". Servo variklis taip vadinamas, nes jis "aptarnauja" valdymo sistemą, labai tiksliai vykdydamas gaunamas komandas. Skirtingai nuo standartinio variklio, kuris tiesiog sukasi, kai tiekiama energija, servo variklis veikia uždaro ciklo valdymo sistemoje. Jis nuolat gauna įvesties signalus, lygina juos su grįžtamuoju ryšiu iš jutiklių (pvz., kodavimo įrenginių) ir reguliuoja savo judesį, kad tiksliai atitiktų norimą padėtį, greitį ar sukimo momentą. Kitaip tariant, servovariklis veikia kaip valdymo signalo tarnas - jis tiksliai ir greitai atlieka tai, kas nurodyta, nei daugiau, nei mažiau.
Servo Variklio Sandara
Servo variklio rotorius yra nuolatinis magnetas. Paprastai servo variklio struktūrą sudaro statorius ir rotorius. Paprastai ant statoriaus yra tik viena lauko apvija, kuri naudojama fiksuotam magnetiniam laukui generuoti; tačiau rotoriuje gali būti nuolatinių magnetų arba indukcinių apvijų. Keičiant srovę statoriaus apvijose, rotorius varomas ir atitinkamai sukasi, todėl galima tiksliai valdyti greitį ir padėtį. Apskritai, servo variklis apjungia šiuos komponentus:
- Variklis - pagrindinis varomasis blokas, paprastai nuolatinė, kintamoji arba bešepetė nuolatinė srovė.
- Valdiklis - priima įvesties signalą ir nustato, kiek sukimosi ar judėjimo reikia.
- Grįžtamojo ryšio įtaisas (enkoderis arba rezoliuktorius) - nuolat stebi tikrąją variklio padėtį arba greitį ir siunčia grįžtamąjį ryšį valdikliui.
- Pavaros grandinė - stiprina signalus ir tiekia reikiamą srovę varikliui.
- Pavarų dėžė (pasirenkama) - padeda padidinti sukimo momentą ir sumažinti greitį, kai reikia tikslumo.
Ši variklio, valdymo ir grįžtamojo ryšio integracija užtikrina, kad servovarikliai atliks neprilygstamą tikslumą.
Servo Variklio Veikimo Principas
Servo variklis yra elektrinis įtaisas, kuris elektrinius signalus paverčia mechaniniu judesiu. Tai uždaro ciklo sistema, kuri naudoja grįžtamąjį ryšį, kad valdytų krovinio padėtį ar greitį. Pagrindinis servo variklio veikimo principas apima tris pagrindinius komponentus: valdymo grandinę, variklį ir grįžtamojo ryšio mechanizmą.
Valdymo grandinė siunčia signalą varikliui, kuris pasuka veleną į norimą padėtį. Grįžtamojo ryšio mechanizmas, dažniausiai potenciometras arba kodavimo įtaisas, matuoja tikrąją veleno padėtį ir siunčia informaciją atgal į valdymo grandinę. Tada valdymo grandinė reguliuoja variklio sukimąsi, kol velenas pasiekia norimą padėtį. Trumpai tariant, servo variklis veikia gaudamas signalą iš valdymo grandinės, sukdamas veleną į norimą padėtį ir naudodamas grįžtamąjį ryšį, kad įsitikintų, jog velenas yra teisingoje padėtyje.
Veikimo eiga:
- Įvesties komanda: Valdiklis gauna komandos signalą, nurodantį norimą padėtį arba greitį.
- Palyginimas: Valdiklis palygina komandos signalą su faktiniu grįžtamuoju ryšiu iš kodavimo įrenginio.
- Klaidos aptikimas: Jei yra skirtumas tarp norimų ir faktinių verčių (klaida), valdiklis generuoja korekcinius signalus.
- Koregavimas: Pavara reguliuoja įtampą ir srovę, tiekiamą varikliui, kad ištaisytų klaidą.
- Tikslus padėties nustatymas: Variklis sukasi tiksliai reikiamu kampu arba padėtimi ir stabiliai išlaiko jį iki kitos komandos.
Dėl šio nuolatinio grįžtamojo ryšio ir koregavimo mechanizmo servovarikliai idealiai tinka tais atvejais, kai reikalingas tikslumas ir jautrumas.
Kas yra servo variklis ir kaip jis veikia?
Servo Variklių Tipai
Servo varikliai gali būti tiek kintamos, tiek nuolatinės srovės, priklausomai nuo jų konstrukcijos ir pritaikymo. Jie skirstomi į skirtingas kategorijas pagal jų konstrukciją ir pritaikymą.
Nuolatinės Srovės (DC) Servo Varikliai
Nuolatinės srovės servo varikliai veikia naudojant nuolatinę srovę ir yra skirti sklandžiam, valdomam sukimuisi. Jų valdymo grandinė, pagaminta iš galios veikimo stiprintuvo LM675, maitinama 15V. Variklis naudoja DC servo variklį. Greičio matavimo signalo generatoriaus G įtampa perduodama atgal į darbinio stiprintuvo invertuojamą įvesties terminalą kaip greičio klaidos signalas per įtampos skirstymo grandinę. Servo variklio rotoriaus greitis yra valdomas įvesties signalu ir gali greitai reaguoti. Automatinėje valdymo sistemoje jis naudojamas kaip pavara ir turi mažos elektromechaninės laiko konstantos ir didelio tiesiškumo charakteristikas. Jis gali konvertuoti gautą elektros signalą į variklio veleną. Kampinio poslinkio arba kampinio greičio išvestis. DC servo varikliai skirstomi į šepetinius ir bešepetinius variklius.
Šepečio variklis: yra pigus, paprastos konstrukcijos, didelis pradinis sukimo momentas, reikalingas platus greičio diapazonas, lengvas valdymas ir priežiūra, tačiau priežiūra yra nepatogi (keisti anglies šepetėlius), sukelianti elektromagnetinius trukdžius ir reikalaujantys aplinkosaugos reikalavimų.
Bešepetėlio variklis: yra mažo dydžio, lengvas, didelės galios, greitas, maža inercija, sklandus sukimasis ir stabilus sukimo momentas. Valdymas yra sudėtingas, lengvai realizuojamas intelektas, o jo elektroninis komutavimo metodas yra lankstus ir gali būti kvadratinės bangos komutavimas arba sinusinės bangos komutavimas.
Kintamosios Srovės (AC) Servo Varikliai
Kintamosios srovės servo varikliai veikia naudojant kintamąją srovę ir yra žinomi dėl didelio efektyvumo, tvirtumo ir tinkamumo naudoti pramonėje. Jie taip pat yra varikliai be šepetėlių, kurie skirstomi į sinchroninius ir asinchroninius variklius. Šiuo metu judesio valdymui dažniausiai naudojami sinchroniniai varikliai. Jie turi didelį galios diapazoną ir gali pasiekti didelę galią. Didelė inercija, mažas maksimalus sukimosi greitis ir greitas mažėjimas didėjant galiai.
Funkcinis skirtumas tarp AC servo variklio ir bešepetėlio DC servo variklio:
AC servo yra geresnis, nes jį valdo sinusinė banga, sukimo momento bangavimas yra mažas. DC servo yra trapecijos formos banga. Tačiau nuolatinės srovės servo yra paprastesnis ir pigesnis. AC servo varikliai gali atlaikyti didesnius srovės viršįtampius, todėl yra labiau paplitę sunkiosiose pramonės mašinose. DC servo varikliai geriausiai tinka mažoms reikmėms ir užtikrina puikų valdymą bei grįžtamąjį ryšį.
Kiti servo variklių tipai:
- Bešepetėliai nuolatinės srovės (BLDC) servo varikliai: Pašalina šepečius, sumažindami nusidėvėjimą ir priežiūrą. Užtikrina didesnį efektyvumą, greitį ir ilgesnį tarnavimo laiką. Naudojamas dronuose, robotikoje ir didelio našumo automatizavimo sistemose.
- Linijiniai servo varikliai: Suteikia linijinį judesį, o ne sukamąjį. Naudojamas puslaidininkių gamyboje, 3D spausdinimui ir preciziniam apdirbimui.
Servo Variklių Privalumai
Servo varikliai vis dažniau naudojami įvairiose pramonės srityse dėl daugybės pranašumų, palyginti su tradiciniais varikliais. Pagrindinis servovariklio naudojimo pranašumas yra jo gebėjimas tiksliai valdyti padėtį, greitį ir sukimo momentą. Skirtingai nuo standartinių variklių, servovarikliai veikia uždaro ciklo sistemoje, nuolat stebint grįžtamąjį ryšį iš kodavimo įrenginių arba jutiklių, siekiant užtikrinti, kad išvesties judesiai tiksliai atitiktų įvesties komandą.
Pagrindiniai privalumai:
- Itin didelis tikslumas: Servo varikliai pasižymi itin dideliu tikslumu, todėl jie idealiai tinka tais atvejais, kai būtinas tikslus padėties nustatymas ir valdymas. Jie gali pasiekti labai tikslų greičio ir sukimo momento valdymą, o tai užtikrina aukščiausią tikslumo ir pakartojamumo lygį (padėties nustatymo tikslumas yra 0,001 mm).
- Didelis efektyvumas: Servo varikliai yra labai efektyvūs, jų energijos konversijos koeficientas siekia iki 90%, palyginti su 50% tradicinių variklių efektyvumu. Tai reiškia, kad jie sunaudoja mažiau energijos ir gamina mažiau šilumos, todėl mažesnės eksploatavimo išlaidos ir ilgesnis tarnavimo laikas.
- Greitas atsako laikas: Servo varikliai pasižymi labai greitu atsako laiku (per keliasdešimt milisekundžių), leidžiančiu greitai prisitaikyti prie apkrovos ar greičio pokyčių. Dėl to jie idealiai tinka naudoti, kai reikia greitai keisti padėtį ar greitį.
- Universalumas: Servo varikliai gali veikti įvairiais judesiais - nuo lėtų ir pastovių judesių iki greitų, dinamiškų judesių. Dėl šio universalumo jie tinka įvairioms reikmėms, nuo robotų automatizavimo iki CNC mašinų.
- Minimali priežiūra: Servo varikliai reikalauja minimalios priežiūros dėl paprastos konstrukcijos ir didelio patikimumo (ypač bešepetėliai varikliai). Tai sumažina prastovos ir priežiūros išlaidas, kartu pagerindamas bendrą našumą ir efektyvumą.
- Sklandus judesys: Išlaiko pastovų greitį ir sukimo momentą be trūkčiojimų, idealiai tinka subtilioms operacijoms.
- Stipri perkrovos apsauga: Paprastai gali atlaikyti tris kartus didesnį momentinės perkrovos vardinį sukimo momentą, tinka apkrovos svyravimams, taip pat greito paleidimo ir sustabdymo sąlygoms.
- Mažas tūris ir svoris: Esant tokiai pačiai galiai, servo variklio tūris ir svoris dažnai yra mažesni nei žingsninio variklio, todėl jis labiau tinkamas naudoti ribotoje erdvėje.
- Aukšta kaina: Servo varikliai yra brangesni nei standartiniai varikliai ar žingsniniai varikliai dėl integruotų grįžtamojo ryšio sistemų, valdiklių ir pavaros elektronikos. Tai gali padidinti bendras projekto ar sistemos išlaidas.
- Kompleksiškumas: Jiems reikalingi papildomi komponentai, pvz., valdikliai, kodavimo įrenginiai ir kartais pavarų dėžės. Sąranka ir programavimas gali būti sudėtingi, todėl norint tinkamai kalibruoti ir veikti, reikia techninių žinių.
- Priežiūros poreikis (šepetėlių DC varikliams): Šepetys nuolatinės srovės servovarikliai turi šepečius, kurie laikui bėgant susidėvi, todėl juos reikia periodiškai keisti. Priežiūra gali padidinti ilgalaikes eksploatavimo išlaidas.
- Jautrumas: Naudojimas viršijant vardinį sukimo momentą arba įtampą gali sugadinti variklį arba sutrumpinti jo tarnavimo laiką. Dėl per didelio karščio gali prireikti aušinimo sistemų didelio našumo įrenginiuose.
- Apribojimai nepertraukiamam sukimui: Kai kurie servo varikliai, ypač standartiniai padėties servo varikliai, yra skirti tiksliai kampinei padėties nustatymui, o ne nuolatiniam sukimui.
- Dydis ir svoris: Didelio sukimo momento servovarikliai gali būti didesni ir sunkesni nei alternatyvūs varikliai, o tai gali būti kompaktiškų konstrukcijų apribojimas.
- Tiksli padėties nustatymas: Laikymas arba judėjimas tiksliu kampu ar vieta.
- Kontroliuojamas greitis: Pagal poreikį sklandžiai palaikykite arba keiskite greitį.
- Pastovus sukimo momento išvestis: Tiekia reikiamą jėgą stabiliam veikimui.
- Automatizavimo ir tikslios užduotys: Leidžia mašinoms ir robotams patikimai atlikti sudėtingas, pasikartojančias užduotis.
- Pramoninė automatika: gamybos linijos, robotizuotos surinkimo linijos, pakavimo mašinos.
- CNC mašinos: frezavimo staklės, tekinimo staklės, lazerinio pjovimo įrenginiai, 3D spausdintuvai.
- Robotika: robotų rankos, mobilūs robotai, dronai.
- Aviacija: lėktuvų valdymo sistemos, orlaivių pavaros.
- Medicinos prietaisai: chirurginiai robotai, diagnostikos įrenginiai.
- Automobilių sistemos: vairavimo sistemos, variklio valdymas.
- Vartotojo elektronika: kamerų stabilizatoriai, optiniai įrenginiai.
- Darbinė temperatūra: Per didelis karštis gali sumažinti variklio tarnavimo laiką.
- Apkrova ir sukimo momentas: Nuolatinis veikimas maksimalia apkrova sutrumpina tarnavimo laiką.
- Priežiūra: Reguliarus tepimas ir tikrinimas prailgina tarnavimo laiką.
- Darbo ciklas: Dažnas paleidimas ir sustojimas arba nuolatinis veikimas turi įtakos ilgaamžiškumui.
- Sukimo momento valdymas: PLC perduoda sukimo momento nustatytas vertes į servo pavarą per analoginius išvesties modulius, o servo pavara atitinkamai reguliuoja servo variklio išėjimo sukimo momentą.
- Padėties valdymo režimas: PLC gali siųsti impulsų signalus į servo pavarą per didelio greičio impulsų išvesties modulį, o servo pavara pagal šiuos signalus valdo servovariklio padėtį ir greitį.
- Greičio valdymo režimas: PLC perduoda greičio nustatytas vertes į servo pavarą per analoginius išvesties modulius arba didelės spartos impulsų išvesties modulius. Tada servo pavara valdo servo variklio darbinį greitį pagal šią nustatytą vertę.
- Absoliutiniai enkoderiai: Išvesties signalas generuojamas analogine forma, kiekvienoje disko vietoje yra unikalus kodas. Privalumas - variklio padėtį galima nuskaityti net išjungus maitinimą.
- Inkrementiniai enkoderiai: Generuoja impulsus išėjime, atitinkančius sukimąsi. Neįmanoma nuskaityti dabartinės padėties praradus maitinimą.
Apibendrinant: Pagrindinis servo variklio pranašumas yra jo tikslumas ir patikimumas valdant judesį, o tai labai svarbu tokioms programoms kaip robotika, CNC mašinos, automatizuota gamyba, medicinos prietaisai ir kosminės erdvės sistemos.
Servo Variklių Trūkumai
Nors servovarikliai užtikrina tikslumą, valdymą ir efektyvumą, jie yra brangesni, sudėtingesni ir reikalauja kruopštaus tvarkymo, palyginti su paprastesniais varikliais. Tinkamas pasirinkimas ir priežiūra yra būtini norint maksimaliai padidinti jų veikimą ir tarnavimo laiką.
Servo Varikliai ir Žingsniniai Varikliai: Skirtumai
Nors abu variklių tipai naudojami tiksliam judesio valdymui, jų veikimo principai ir savybės skiriasi.
| Savybė | Servo Variklis | Žingsninis Variklis |
|---|---|---|
| Valdymas | Uždarojo ciklo grįžtamasis ryšys (tikslus padėties, greičio ir sukimo momento valdymas) | Atviro ciklo valdymas (nustato žingsnių skaičių, netikrina realios padėties) |
| Tikslumas | Didelis tikslumas, tikslus pozicionavimas | Mažesnis tikslumas, gali prarasti žingsnius esant dideliam greičiui ar dinaminiam pagreičiui |
| Greitis | Didelis vardinis greitis (2000-3000 aps./min.), geresnis pastovus greitis | Ribotas greitis, ypač esant didelėms apkrovoms |
| Atsako laikas | Trumpas (kelios milisekundės) | Ilgas, lėčiau reaguoja į pokyčius |
| Perkrovos talpa | Stipri, gali atlaikyti tris kartus didesnę momentinės perkrovos vardinį sukimo momentą | Silpna, lengvai praranda žingsnius esant perkrovai |
| Kaina | Brangesnis dėl sudėtingesnės sistemos | Pigesnis |
| Taikymas | Robotika, CNC mašinos, aviacija, medicinos prietaisai, automatizuota gamyba | Mažiau sudėtingiems darbams, kur nereikalingas itin didelis tikslumas ir greitis |
| Struktūra | Dažnai be šepetėlių, patikimas, mažos priežiūros sąnaudos | Su šepečiais, didesnė trintis, didesnis triukšmas ir šiluma |
| Efektyvumas | Didelis, mažas energijos suvartojimas | Mažesnis, didesnis energijos suvartojimas |
Servo Variklio Paskirtis ir Pritaikymas
Pagrindinis servovariklio tikslas yra užtikrinti tikslų padėties, greičio ir sukimo momento valdymą mechaninėse sistemose. Skirtingai nuo įprastų variklių, kurie tiesiog sukasi, kai maitinamas, servo variklis naudoja grįžtamojo ryšio sistemą (kodavimo įrenginį arba jutiklį), kad nuolat stebėtų jo judėjimą ir reguliuotų realiu laiku, užtikrindamas, kad išvestis atitiktų norimą komandą.
Kas yra servo variklis ir kaip jis veikia?

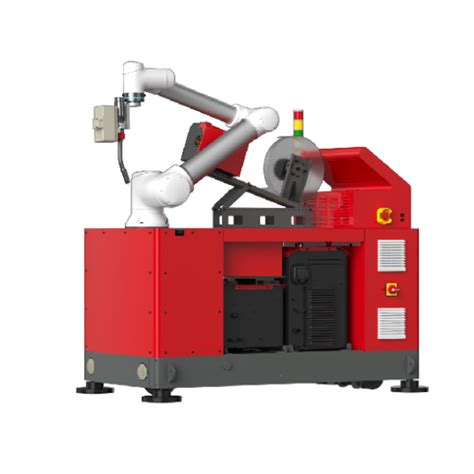

Servo varikliai yra plačiai naudojami ten, kur reikalingas didelis tikslumas, kontroliuojamas judesys ir dinaminis atsakas. Svarbiose pramonės šakose, tokiose kaip robotika, farmacija, maisto paslaugos ir tiesioginė gamyba, taip pat naudojami servo įrenginiai. Servos taip pat labiausiai tinka elektra valdomoms mašinoms, tokioms kaip liftai, vairai, vaikščiojantys robotai ir valdomi griebtuvai.
Pagrindinės paskirtys:
Taikymo sritys:
Servo Variklio Eksploatacijos Trukmė
Servovariklio eksploatacijos trukmė priklauso nuo kelių veiksnių, įskaitant jo tipą, veikimo sąlygas, apkrovą, techninę priežiūrą ir komponentų kokybę. Bešepetėliai DC (BLDC) servo varikliai gali tarnauti 20 000-50 000 valandų ar ilgiau, nes juose nėra šepečių, kurie susidėvi.
Veiksniai, turintys įtakos tarnavimo laikui:
Tinkamai prižiūrint ir naudojant pagal nustatytas specifikacijas, aukštos kokybės servovariklis gali tarnauti daugelį metų, todėl jis yra patikimas pramoninėms, robotų ir automatizavimo programoms.

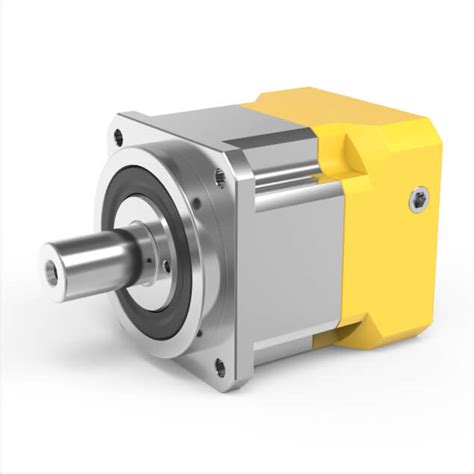

Servo Pavaros ir jų Valdymas
Servo pavaros yra elektroniniai valdikliai, kurie valdo variklių darbą ir jų poziciją per tikslų signalų perdavimą. Kartu su servo varikliais šios sistemos padidina valdymo tikslumą, nes jos greitai reaguoja į bet kokius komandų signalus. Servo pavaros veikia labai tiksliai ir pasižymi dideliu efektyvumu, todėl jas galima naudoti bet kurioje mašinoje, kur reikalingas efektyvumas ir didelis tikslumas.
Servo pavara yra didesnės visumos, servomechanizmo, dalis. Jame yra servo variklis, servo stiprintuvas, kodavimo kabeliai ir maitinimo kabeliai, o taip pat gali būti pavarų dėžė ir, jei reikia, PLC, galintis atlikti papildomas pažangias funkcijas, tokias kaip įvesties ir išvesties valdymas, ašių sinchronizavimas arba PLCopen standartai.
PLC valdymas:
Pramoninės automatikos srityje servo pavaros yra svarbi servo variklių veikimo valdymo įranga. Programuojami loginiai valdikliai (PLC) susiduria su iššūkiu efektyviai valdyti servo pavaras, kad būtų pasiektas tikslus variklio valdymas. Pagrindinis servo pavarų PLC valdymo principas apima atitinkamų valdymo programų rašymą, kad būtų siunčiami valdymo signalai į servo pavarą ir taip pasiekiamas tikslus servovariklio valdymas.
Enkoderiai ir Resolveriai:
Enkoderiai ir resolveriai yra labai svarbūs, kad variklio pavaroms būtų pateikiama tinkama pozicijos ir greičio informacija, kad jos galėtų tinkamai prisitaikyti. Šie įrenginiai ima judančio objekto fizinę poziciją ir paverčia ją elektriniais signalais, kad pavara tiksliai žinotų, kas vyksta. Tada pavara naudoja šiuos signalus tiksliai judėjimo kontrolei.
Pramonės sąlygose dažniausiai naudojami resolveriai, nes jie yra kur kas patviresni nei standartiniai enkoderiai. Jie gali geriau išlaikyti purvą, vibraciją ir ekstremalią temperatūrą.
Analoginiai ir Skaitmeniniai Servovaldikliai:
Analoginiai ir skaitmeniniai servovaldikliai veikia skirtingai ir kiekvienas turi savo privalumų įvairioms sritims. Analoginiai įrenginiai paprastesni, tinka paprastiems darbams, kur reikia paleisti variklį, nesvarbu tikslaus pozicionavimo. Skaitmeniniai servovaldikliai yra pilni kompiuterinės technologijos, suteikiančios operatoriams kur kas geresnį judėjimo ir reakcijos kontrolę. Tai ypač svarbu robotų surinkimo linijose ar gaminant detales, reikalaujančias mažų nuokrypių.
Ateities Tendencijos
Servo variklių paklausa auga sparčiai augant automatizavimui, robotizacijai ir elektra varomoms transporto priemonėms. Integracija su daiktų internetu (IoT) ir dirbtiniu intelektu (AI) leidžia realiuoju laiku stebėti ir atlikti numatomą priežiūrą. Miniatiūrizavimas leidžia kurti mažesnius, efektyvesnius variklius nešiojamiesiems įrenginiams. Energiją tausojantis dizainas padidina ekologiškos energijos naudojimo efektyvumą. Belaidės valdymo sistemos su pažangiu ryšiu yra svarbios 4.0 pramonei. Servo varikliai yra šiuolaikinių judesio valdymo sistemų pagrindas. Dėl savo gebėjimo užtikrinti aukštą tikslumą, efektyvumą ir pritaikomumą, jie tapo nepakeičiami visose pramonės šakose - nuo gamybos iki aviacijos. Tobulėjant technologijoms, servo varikliai ir toliau tobulės, aprūpindami naujos kartos automatizavimą, robotiką ir išmaniąsias sistemas.
