Šiuolaikiniuose automobiliuose, tokiuose kaip Renault Scenic, elektros sistema yra sudėtingas tinklas, kuriame įvairūs komponentai atlieka gyvybiškai svarbias funkcijas. Vienas iš tokių pagrindinių elementų yra relė - elektromechaninis jungiklis, leidžiantis mažos srovės signalui valdyti didesnės srovės grandinę. Relės užtikrina, kad galingi elektros vartotojai, pavyzdžiui, variklio starteris, aušinimo ventiliatorius ar pakaitinimo žvakės, būtų saugiai ir efektyviai valdomi, apsaugodamos jautrius valdymo blokus nuo per didelės srovės.
Kiekvienos relės paskirtis yra specifinė ir pritaikyta tam tikrai automobilio sistemai. Nors iš pirmo žvilgsnio visos relės atrodo panašios, jų funkcinė įvairovė yra didžiulė, ir teisingas jų veikimas yra būtinas patikimam transporto priemonės eksploatavimui.
Kas yra Automobilio Relė ir Kokią Paskirtį Ji Atlieka?
Automobilio relė veikia kaip elektra valdomas jungiklis, leidžiantis izoliuoti valdymo grandinę nuo maitinimo grandinės. Tai reiškia, kad nedidelė elektros srovė, kuri teka per valdymo grandinę (pvz., pasukus raktelį užvedimui), gali įjungti arba išjungti daug didesnę srovę didelės galios komponentams (pvz., starteriui). Pagrindinės rėlės funkcijos yra:
- Srovės valdymas: Leidžia valdyti dideles sroves su mažais valdymo signalais.
- Apsauga: Apsaugo jautrius elektros komponentus ir laidus nuo perkrovos.
- Grandinės izoliavimas: Atskyrus valdymo ir maitinimo grandines, užtikrinamas didesnis sistemos saugumas ir patikimumas.
Pakaitinimo Žvakių Relė Dyzeliniuose Varikliuose
Viena iš svarbiausių relių dyzeliniuose automobiliuose yra pakaitinimo žvakių relė. Šaltais rytais ir žiemos naktimis dyzelinio variklio patikimumas labai priklauso nuo jo pakaitinimo žvakių sistemos veikimo. Pakaitinimo žvakių relė yra gyvybiškai svarbi šios sistemos dalis, kuri atlieka lemiamą vaidmenį tiekiant energiją pakaitinimo žvakėms, kad variklis užsivestų sklandžiai ir šaltu oru.
Pakaitinimo žvakių relė kontroliuoja elektros srovės tiekimą į dyzelinio variklio pakaitinimo žvakes, kad būtų užtikrintas tinkamas degimo kamerų temperatūros pasiekimas prieš paleidžiant variklį. Šis komponentas yra būtinas norint palengvinti variklio užvedimą šaltuoju metu.
Veikimo Principas
Pakaitinimo žvakių relė yra esminė dyzelinio variklio dalis, kuri rūpinasi variklio užvedimu žemoje temperatūroje. Pagrindinė šios relės funkcija yra užtikrinti efektyvų pakaitinimo žvakių pašildymą prieš variklio užvedimą šaltu oru. Veikimo eiga yra tokia:
- Aktyvacija: Kai pasukate automobilio raktelį į degimo padėtį, relė įjungiama.
- Energijos tiekimas: Aktyvavus relę, ji lygiagrečiai sujungia pakaitinimo žvakes.
- Pakaitinimo žvakių šildymas: Elektros srovė teka per pakaitinimo žvakes, kurios iš esmės yra maži kaitinimo elementai, esantys variklio degimo kameroje.
- Šildymo laikas: Relė palaiko pakaitinimo žvakių maitinimą tam tikrą laikotarpį, paprastai apie 5-15 sekundžių, priklausomai nuo variklio ir aplinkos temperatūros.
- Variklio užvedimas: Kai pakaitinimo žvakės pakankamai įkaista, variklį galima vesti.
Neveikia pakaitinimo zvakes Toyota avsnsis 2008 metu
Specifikacijos ir Vietos Nustatymas
Pavyzdžiui, štai keletas konkrečių detalių apie Renault Scenic modelį:
| Parametras | Reikšmė |
|---|---|
| Markė | Renault |
| Modelis | Scenic II (2003.06 - 2006.06) |
| Variklis | 1.5 dCi 74kW (2003.11 - 2006.06) |
| Kuro tipas | Dyzelinas |
| Metai | 2004 |

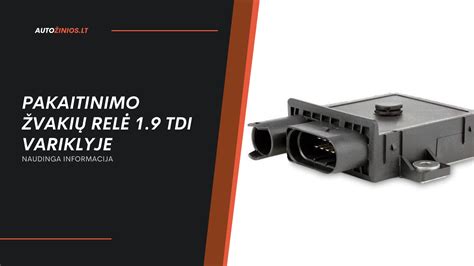

Relė dažniausiai yra šalia pačių pakaitinimo žvakių, šalia automobilio akumuliatoriaus arba starterio. Vis dėlto, kai kuriuose modeliuose relė gali būti ir bendroje relių/saugiklių dėžutėje, kuri įprastai yra po priekiniu stiklu arba variklio skyriaus kampe. Konkreti vieta gali labai skirtis priklausomai nuo transporto priemonės markės ir modelio. Renault Scenic 2004 modeliuose pakaitinimo žvakių relė paprastai yra įmontuota variklio skyriuje, netoli cilindro galvutės arba bendroje saugiklių/relių dėžėje.
Gedimo Simptomai
Sugedus pakaitinimo žvakių relei, vairuotojas dažniausiai susiduria su sunkumais užvedant automobilį, netolygia variklio veikla iškart po paleidimo arba užsidegusia variklio gedimo lempute skydelyje. Sugedusios pakaitinimo žvakės rėlės simptomai dažnai yra sunkus užvedimas, ypač šaltu oru, dėl kurio užsitęsia starterio sukimas. Taip pat galite pastebėti per daug baltų arba juodų dūmų, įspėjančių apie nesudegusį kurą vedimo metu.
Vartotojai dažnai susiduria su problema, kai net ir nesant didelių šalčių, variklis prastai kuriasi ir jį reikia ilgiau "zulinti". Meistrui patikrinus žvakes, gali paaiškėti, kad nė viena iš jų neveikia, ir tuomet kyla klausimas: "Juk ten dar relė yra - gal jinai parejusi?" Tokiu atveju, net pakeitus žvakes, problema gali išlikti, jei yra sugedusi pakaitinimo žvakių relė.
Svarbu atkreipti dėmesį, kad kai kuriems dCi varikliams pakaitinimo žvakės gali būti reikalingos ne tiek užvedimui esant dideliems šalčiams (dėl aukšto slėgio "Common Rail" sistemoje), kiek sumažinti triukšmą, kol variklis šaltas. Tai yra svarbus niuansas, keičiantis žvakių ir jų rėlės gedimo pasekmių vertinimą.
Patikrinimas
Pakaitinimo žvakių rėlės patikrinimas nėra sudėtingas. Pradėkite nuo vizualios patikros - pažiūrėkite, ar nėra laisvų jungčių, korozijos ar pažeistų laidų. Tada, naudodami multimetrą, pamatuokite įtampą rėlės gnybtuose uždegimo fazės metu. Įtampa turėtų atitikti akumuliatoriaus įtampą (paprastai apie 12 V).
Neveikia pakaitinimo zvakes Toyota avsnsis 2008 metu
Kitos Elektros Sistemos ir Jų Valdymo Komponentai
Automobilyje yra ir kitų svarbių elektros sistemų, kurių gedimus diagnozuojant dažnai tikrinamos ir relės, nors problemos šaltinis gali būti ir kitur. Pavyzdžiui, pakeitus variklį, kartais neveikia aušinimo ventiliatorius. Atliekant diagnostiką, "peržiūrimi visi saugikliai, relės, ir viskas atrodo tvarkoj". Tokiu atveju problema gali būti ne relėje, o kitame valdymo komponente.
Vienas iš galimų scenarijų, kalbant apie ventiliatoriaus problemas, yra susijęs su ventiliatoriaus varikliuko varža (taip pat vadinama termofuzionu arba rezistoriumi). Prie ventiliatoriaus varikliuko gali būti varžas rinkinys, sujungtas su tranzistoriumi. Šis tranzistorius gali perkaisti ir "nukęsti", o jo paskirtis yra nutraukti grandinę esant aukštai temperatūrai. Toks komponentas, nors ir nėra relė, atlieka panašią kontrolės funkciją, reguliuodamas ventiliatoriaus veikimą.
Kaip rodo praktika, elektros sistemos gedimai automobiliuose yra sudėtingi ir dažnai reikalauja išsamios diagnostikos, apimančios ne tik reles, bet ir saugiklius, laidus, jutiklius bei kitus elektronikos komponentus.
