Dujų skirstymo mechanizme vožtuvai atlieka labai svarbią funkciją. Ilgainiui dylant atsiranda nuokrypiai nuo reikiamų dydžių, todėl vožtuvams be automatinio tarpelio reguliavimo reikalinga periodinė priežiūra. Dujų skirstymo mechanizmo darbo sutrikimai atpažįstami iš didėjančio šio mechanizmo detalių triukšmo ir variklio galios mažėjimo.
Vožtuvų tarpelių svarba ir gedimų požymiai
Variklių gamintojai nurodo tarpelių reguliavimo periodiškumą, nes netinkami tarpeliai gali sukelti rimtų problemų. Minėti požymiai (triukšmas, galios mažėjimas) atsiranda tuomet, kai sumažėja suspaudimo slėgis dėl degimo kameros nesandarumo.
Degimo kameros sandarumo įvertinimas
Degimo kamera laikoma sandaria, jei Otto varikliuose slėgiai atskiruose cilindruose skiriasi ne daugiau kaip 1-2 bar, o dyzeliniuose - 2-4 bar nuo išmatuotos didžiausios reikšmės ir nėra mažesni už mažiausią reikšmę. Jei nuokrypiai didesni, gali būti nesandarumų:
- Tarp vožtuvo ir jo lizdo.
- Tarp stūmoklio žiedų ir cilindro.
- Cilindrų galvutės tarpiklyje.
Kad būtų galima tiksliau nustatyti nesandarumo vietą, į atitinkamą cilindrą įpurškiamas nedidelis kiekis variklinės alyvos. Sukant alkūninį veleną alyva paskirstoma ant cilindro sienelių. Jei vėliau matuojant suspaudimo slėgį rodomas jo padidėjimas, tai rodo, kad pažeisti stūmoklio žiedai arba cilindro sienelė. Jei slėgis nepakinta, vadinasi, pažeidimas yra vožtuvų arba cilindrų galvutės tarpiklio srityje.
Variklio galingumo nuostolių testeris
Tiksliam defekto nustatymui naudojamas specialus prietaisas, nustatantis degimo kameros sandarumą. Tai matavimo prietaisas, vadinamas variklio galingumo nuostolių testeriu (arba kompresijos nuostolių testeriu), kuris padeda patikrinti cilindrų, stūmoklio žiedų ir vožtuvų būklę.
Veikimo principas ir naudojimas
Šio prietaiso veikimo principas paremtas suspausto oro, paduodamo į tikrinamą cilindrą, nuotėkio matavimu. Suspaustas oras paduodamas į slėgio reduktorių, kuris yra sujungtas į vieną kompaktišką mazgą su manometru. Šis mazgas sudaro variklio galingumo nuostolių testerio pagrindą.
Manometro išėjimas sujungimo žarnos ir greito jungimo movos pagalba sujungiamas su tikrinamu cilindru. Sujungimui su cilindru naudojamas adapteris, kuris yra įsukamas vietoje žvakės (dyzeliniuose varikliuose - vietoje purkštuko arba pakaitinimo žvakės).
Prietaisų manometro skalė yra sugraduota procentais (nuo 100% iki 0%). Naudojamo suspausto oro slėgis turi būti nuo 6 iki 12 barų.
Norint patikrinti žiedų sandarumą, pašildytam varikliui stūmoklis pastatomas į viršutinį mirties tašką. Toliau, atsukus slėgio reduktoriaus vožtuvą, pasiekiama, kad manometro rodyklė atsistotų prie 0% padalos. Reduktoriaus vožtuvas uždaromas ir manometro išėjimas sujungiamas su, vietoje žvakės, įsuktu adapteriu.
Stebimi manometro parodymai:
- Jeigu slėgis krenta daugiau kaip 23%, tai rodo, kad cilindras turi ženklius nuostolius ir reikalingas remontas.
- Manometro parodymai tarp atskirų cilindrų gali skirtis ne daugiau kaip 4%.
- Jeigu stebimas slėgio kritimas viršija 23% ir girdėti specifinis garsas išmetimo arba įsiurbimo kolektoriuje, tai rodo, kad yra nesandarūs išmetimo arba įsiurbimo vožtuvai.
- Jeigu, atsukus tepalo įpilimo dangtelį, pro jo angą sklinda specifinis garsas - tai yra išdilę žiedai arba cilindras.
Šis matavimo principas yra tikslesnis ir informatyvesnis negu kompresijos matavimas. Jis leidžia nustatyti mažus cilindro bei žiedų išdilimus ir patikrinti vožtuvų sandarumą. Tiesa, kompresijos arba kompresijos nuostolių matavimas kai kuriuose automobiliuose reikalauja nemažų laiko sąnaudų dėl nepatogaus priėjimo prie žvakių. Kartais reikiamą informaciją apie variklio stovį galima gauti pamatavus susidarantį išretėjimą įsiurbimo kolektoriuje.
Baliono nuotėkio bandymo instrukcijos
Vožtuvų reguliavimo metodai ir periodiškumas
Vožtuvų tarpelių reguliavimas yra būtinas automobiliams, kurie turi variklius, kuriuose tarpeliai vožtuvų nėra automatiškai reguliuojami kompensatorių pagalba. Nėra vieningos sistemos ir būdo, susijusio su automobilių variklių konstrukcija ir naudojamais metodais. Variklio gamintojai nurodo vožtuvų reguliavimo procedūros intervalus, pačią procedūrą ir vožtuvų tarpelius, kuriuos reikia padaryti reguliuojant vožtuvus prie tam tikrų temperatūrų.
Rankinis reguliavimas vs. hidrauliniai kompensatoriai
Vienų variklių vožtuvų tarpeliai yra reguliuojami ranka, kiti susireguliuoja patys naudodami tepalo slėgį. Variklio vožtuvai, kurių tarpeliai reguliuojasi rankiniu būdu, nurodo kilometražo intervalus, kas kiek laiko ir kas kiek kilometrų vožtuvų tarpeliai turi būti reguliuojami. Variklio vožtuvai, kurių nereikia reguliuoti rankiniu būdu, susireguliuoja dėka kompensatorių. Kompensatorius - tai metalinė kapsulė, kuri panaudodama variklio tepalą ir slėgį sudaro tokio storio tarpelį, kokio reikia, ir taip savaime susireguliuoja.
Kada reikalingas reguliavimas?
Jei automobilis pirktas ne naujas ir nereguliavote vožtuvų tarpelių, patariama tai padaryti. Vožtuvų tarpelius reikia reguliuoti tada, kai jie pradeda skleisti aštrius kalimo garsus dirbant varikliui, ypač kai variklis yra šaltas. Kompensatoriai paprastai pradeda kalti esant prastos kokybės tepalams ar artėjant prie jų keitimo ribos, kadangi kompensatoriai naudoja tepalą ir tepalo slėgį.
Blogesnė bėda ir didesnė grėsmė yra ypatingai tylus variklio darbas - esant per mažiems vožtuvų tarpeliams. Taip vožtuvai visuomet lieka nepilnai uždaryti, ir dalis sprogimo metu susidarančių dujų degimo kameroje prasiveržia pro vožtuvą, taip prarandama dalis jėgos. Taip pat sumažėja variklio trauka ir yra didelė tikimybė, kad bus pradegintas vožtuvas bei nukentės variklio kompresija.

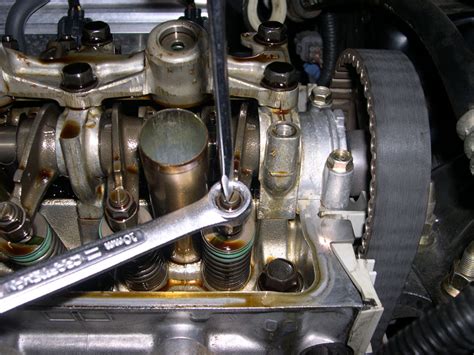

Vožtuvų reguliavimo procedūra
Vožtuvų reguliavimas nėra sudėtingas, tačiau kruopštumo reikalaujantis darbas. Derėtų pažymėti ir suprasti keletą esminių dalykų reguliuojant vožtuvus: įsiurbimo ir išmetimo vožtuvų tarpeliai skiriasi. Prieš nuspręsdami reguliuoti vožtuvų tarpelius, susižinokite seką, kuria reikia reguliuoti vožtuvus, ir režius, kokie turėtų būti tarpeliai tarp kumštelių, įspaudžiančių vožtuvus, ir pačių vožtuvų. Tokiu atveju patariama rinktis vidurkį ir reguliuoti vožtuvus pasirenkant vidurines reikšmes.
Dažniausiai vožtuvų tarpeliai tikrinami tarpmačiais. Atliekant vožtuvų reguliavimo darbus būtina laikytis variklio gamintojo instrukcijų, kuriose nurodoma, kokios būsenos turi būti variklis reguliuojant vožtuvų tarpelius: šaltas ar įšilęs iki darbinės temperatūros, neveikiantis ar veikiantis tuščiąja eiga.
Tam, kad sureguliuoti vožtuvų tarpelius, reikalingos vožtuvų tarpelių plokštelės (šibos), kurios pagal storį yra sunumeruojamos. Vožtuvams užveržti naudokite dinamometrinį įrankį ir užveržkite tokia jėga, kokia nurodo gamintojas. Daugelis reguliuodami vožtuvus viską suvaržo ranka ir „iš akies“ - to daryti nepatariame, gamintojas ne veltui nurodo tikslias jėgas, kurias naudojant reikia užveržti vožtuvus.
Vožtuvų reguliavimas „Renault Espace“ ir automobiliams su dujų įranga
„Renault“ automobilių savininkai dažnai susiduria su padidėjusiomis kuro sąnaudomis ir sumažėjusia variklio trauka, kas gali būti susiję su netinkamais vožtuvų tarpeliais. Ypač tai aktualu automobiliams, eksploatuojamiems su dujų įranga (LPG), nes dujos dega aukštesnėje temperatūroje, todėl vožtuvai ir jų lizdai dėvisi greičiau.
Pavyzdžiui, „Renault Laguna 2.0“ varikliui, turinčiam suspaustus vožtuvus, kuro sąnaudos galėjo siekti net 18 l/100 km, o po sureguliavimo sumažėjo iki 10.5 l/100 km trasoje. Šiam varikliui įsiurbimo tarpelis turėtų būti 0.2 mm, o išmetimo - 0.45 mm, matuojant ant šalto variklio.
Rekomenduojami reguliavimo intervalai
Meistrai pataria važinėjant dujomis vožtuvus reguliuoti dažniau nei su benzinu - kas 15-20 tūkst. km, nors kai kurie nurodo ilgesnį intervalą - 35-40 tūkst. km. Jei vožtuvai labai blogi, dujos gali detonuoti, panašiai kaip dėl blogų žvakių ar laidų.
Kuro sąnaudų problemos ir vožtuvai
Aukštos kuro sąnaudos (pvz., 17-20 l/100 km mieste su LPG „Renault Espace“ ar „Laguna“) yra signalas, kad reikia atlikti nuodugnią diagnostiką. Nors kartais gali atrodyti, kad vožtuvai čia ne prie ko, praktika rodo, jog neteisingai sureguliuoti vožtuvai yra viena iš pagrindinių priežasčių. Paprastas patikrinimas su mikroninėmis metalinėmis juostelėmis po paskirstymo velenėlio dangteliu gali padėti nustatyti, ar yra reikiami tarpeliai. Jei tarpelių nėra, reikia išmatuoti esamų šibų storius ir įsigyti reikiamo storio naujas. Vožtuvų reguliavimas ir šibų keitimas gali kainuoti apie 40-60 litų už darbą ir apie 7 litus už vieną šibą.
Vožtuvų tarpelių reguliavimas yra būtina procedūra, kurią reikia atlikti gamintojo nurodytais intervalais, o automobiliams su dujų įranga - net dažniau, siekiant išlaikyti variklio efektyvumą ir išvengti brangių gedimų.
„Renault Espace“ vožtuvų reguliavimas ir priežiūra
Dujų skirstymo mechanizme vožtuvai atlieka labai svarbią funkciją. Ilgainiui dylant atsiranda nuokrypiai nuo reikiamų dydžių, todėl vožtuvams be automatinio tarpelio reguliavimo reikalinga periodinė priežiūra. Dujų skirstymo mechanizmo darbo sutrikimai atpažįstami iš didėjančio šio mechanizmo detalių triukšmo ir variklio galios mažėjimo.
Vožtuvų tarpelių svarba ir gedimų požymiai
Variklių gamintojai nurodo tarpelių reguliavimo periodiškumą, nes netinkami tarpeliai gali sukelti rimtų problemų. Minėti požymiai (triukšmas, galios mažėjimas) atsiranda tuomet, kai sumažėja suspaudimo slėgis dėl degimo kameros nesandarumo.
Degimo kameros sandarumo įvertinimas
Degimo kamera laikoma sandaria, jei Otto varikliuose slėgiai atskiruose cilindruose skiriasi ne daugiau kaip 1-2 bar, o dyzeliniuose - 2-4 bar nuo išmatuotos didžiausios reikšmės ir nėra mažesni už mažiausią reikšmę. Jei nuokrypiai didesni, gali būti nesandarumų:
- Tarp vožtuvo ir jo lizdo.
- Tarp stūmoklio žiedų ir cilindro.
- Cilindrų galvutės tarpiklyje.
Kad būtų galima tiksliau nustatyti nesandarumo vietą, į atitinkamą cilindrą įpurškiamas nedidelis kiekis variklinės alyvos. Sukant alkūninį veleną alyva paskirstoma ant cilindro sienelių. Jei vėliau matuojant suspaudimo slėgį rodomas jo padidėjimas, tai rodo, kad pažeisti stūmoklio žiedai arba cilindro sienelė. Jei slėgis nepakinta, vadinasi, pažeidimas yra vožtuvų arba cilindrų galvutės tarpiklio srityje.
Variklio galingumo nuostolių testeris
Tiksliam defekto nustatymui naudojamas specialus prietaisas, nustatantis degimo kameros sandarumą. Tai matavimo prietaisas, vadinamas variklio galingumo nuostolių testeriu (arba kompresijos nuostolių testeriu), kuris padeda patikrinti cilindrų, stūmoklio žiedų ir vožtuvų būklę.
Veikimo principas ir naudojimas
Šio prietaiso veikimo principas paremtas suspausto oro, paduodamo į tikrinamą cilindrą, nuotėkio matavimu. Suspaustas oras paduodamas į slėgio reduktorių, kuris yra sujungtas į vieną kompaktišką mazgą su manometru. Šis mazgas sudaro variklio galingumo nuostolių testerio pagrindą.
Manometro išėjimas sujungimo žarnos ir greito jungimo movos pagalba sujungiamas su tikrinamu cilindru. Sujungimui su cilindru naudojamas adapteris, kuris yra įsukamas vietoje žvakės (dyzeliniuose varikliuose - vietoje purkštuko arba pakaitinimo žvakės).
Prietaisų manometro skalė yra sugraduota procentais (nuo 100% iki 0%). Naudojamo suspausto oro slėgis turi būti nuo 6 iki 12 barų.
Norint patikrinti žiedų sandarumą, pašildytam varikliui stūmoklis pastatomas į viršutinį mirties tašką. Toliau, atsukus slėgio reduktoriaus vožtuvą, pasiekiama, kad manometro rodyklė atsistotų prie 0% padalos. Reduktoriaus vožtuvas uždaromas ir manometro išėjimas sujungiamas su, vietoje žvakės, įsuktu adapteriu.
Stebimi manometro parodymai:
- Jeigu slėgis krenta daugiau kaip 23%, tai rodo, kad cilindras turi ženklius nuostolius ir reikalingas remontas.
- Manometro parodymai tarp atskirų cilindrų gali skirtis ne daugiau kaip 4%.
- Jeigu stebimas slėgio kritimas viršija 23% ir girdėti specifinis garsas išmetimo arba įsiurbimo kolektoriuje, tai rodo, kad yra nesandarūs išmetimo arba įsiurbimo vožtuvai.
- Jeigu, atsukus tepalo įpilimo dangtelį, pro jo angą sklinda specifinis garsas - tai yra išdilę žiedai arba cilindras.
Šis matavimo principas yra tikslesnis ir informatyvesnis negu kompresijos matavimas. Jis leidžia nustatyti mažus cilindro bei žiedų išdilimus ir patikrinti vožtuvų sandarumą. Tiesa, kompresijos arba kompresijos nuostolių matavimas kai kuriuose automobiliuose reikalauja nemažų laiko sąnaudų dėl nepatogaus priėjimo prie žvakių. Kartais reikiamą informaciją apie variklio stovį galima gauti pamatavus susidarantį išretėjimą įsiurbimo kolektoriuje.
Baliono nuotėkio bandymo instrukcijos
Vožtuvų reguliavimo metodai ir periodiškumas
Vožtuvų tarpelių reguliavimas yra būtinas automobiliams, kurie turi variklius, kuriuose tarpeliai vožtuvų nėra automatiškai reguliuojami kompensatorių pagalba. Nėra vieningos sistemos ir būdo, susijusio su automobilių variklių konstrukcija ir naudojamais metodais. Variklio gamintojai nurodo vožtuvų reguliavimo procedūros intervalus, pačią procedūrą ir vožtuvų tarpelius, kuriuos reikia padaryti reguliuojant vožtuvus prie tam tikrų temperatūrų.
Rankinis reguliavimas vs. hidrauliniai kompensatoriai
Vienų variklių vožtuvų tarpeliai yra reguliuojami ranka, kiti susireguliuoja patys naudodami tepalo slėgį. Variklio vožtuvai, kurių tarpeliai reguliuojasi rankiniu būdu, nurodo kilometražo intervalus, kas kiek laiko ir kas kiek kilometrų vožtuvų tarpeliai turi būti reguliuojami. Variklio vožtuvai, kurių nereikia reguliuoti rankiniu būdu, susireguliuoja dėka kompensatorių. Kompensatorius - tai metalinė kapsulė, kuri panaudodama variklio tepalą ir slėgį sudaro tokio storio tarpelį, kokio reikia, ir taip savaime susireguliuoja.
Kada reikalingas reguliavimas?
Jei automobilis pirktas ne naujas ir nereguliavote vožtuvų tarpelių, patariama tai padaryti. Vožtuvų tarpelius reikia reguliuoti tada, kai jie pradeda skleisti aštrius kalimo garsus dirbant varikliui, ypač kai variklis yra šaltas. Kompensatoriai paprastai pradeda kalti esant prastos kokybės tepalams ar artėjant prie jų keitimo ribos, kadangi kompensatoriai naudoja tepalą ir tepalo slėgį.
Blogesnė bėda ir didesnė grėsmė yra ypatingai tylus variklio darbas - esant per mažiems vožtuvų tarpeliams. Taip vožtuvai visuomet lieka nepilnai uždaryti, ir dalis sprogimo metu susidarančių dujų degimo kameroje prasiveržia pro vožtuvą, taip prarandama dalis jėgos. Taip pat sumažėja variklio trauka ir yra didelė tikimybė, kad bus pradegintas vožtuvas bei nukentės variklio kompresija.
Vožtuvų reguliavimo procedūra
Vožtuvų reguliavimas nėra sudėtingas, tačiau kruopštumo reikalaujantis darbas. Derėtų pažymėti ir suprasti keletą esminių dalykų reguliuojant vožtuvus: įsiurbimo ir išmetimo vožtuvų tarpeliai skiriasi. Prieš nuspręsdami reguliuoti vožtuvų tarpelius, susižinokite seką, kuria reikia reguliuoti vožtuvus, ir režius, kokie turėtų būti tarpeliai tarp kumštelių, įspaudžiančių vožtuvus, ir pačių vožtuvų. Tokiu atveju patariama rinktis vidurkį ir reguliuoti vožtuvus pasirenkant vidurines reikšmes.
Dažniausiai vožtuvų tarpeliai tikrinami tarpmačiais. Atliekant vožtuvų reguliavimo darbus būtina laikytis variklio gamintojo instrukcijų, kuriose nurodoma, kokios būsenos turi būti variklis reguliuojant vožtuvų tarpelius: šaltas ar įšilęs iki darbinės temperatūros, neveikiantis ar veikiantis tuščiąja eiga.
Tam, kad sureguliuoti vožtuvų tarpelius, reikalingos vožtuvų tarpelių plokštelės (šibos), kurios pagal storį yra sunumeruojamos. Vožtuvams užveržti naudokite dinamometrinį įrankį ir užveržkite tokia jėga, kokia nurodo gamintojas. Daugelis reguliuodami vožtuvus viską suvaržo ranka ir „iš akies“ - to daryti nepatariame, gamintojas ne veltui nurodo tikslias jėgas, kurias naudojant reikia užveržti vožtuvus.
Vožtuvų reguliavimas „Renault Espace“ ir automobiliams su dujų įranga
„Renault“ automobilių savininkai dažnai susiduria su padidėjusiomis kuro sąnaudomis ir sumažėjusia variklio trauka, kas gali būti susiję su netinkamais vožtuvų tarpeliais. Ypač tai aktualu automobiliams, eksploatuojamiems su dujų įranga (LPG), nes dujos dega aukštesnėje temperatūroje, todėl vožtuvai ir jų lizdai dėvisi greičiau.
Pavyzdžiui, „Renault Laguna 2.0“ varikliui, turinčiam suspaustus vožtuvus, kuro sąnaudos galėjo siekti net 18 l/100 km, o po sureguliavimo sumažėjo iki 10.5 l/100 km trasoje. Šiam varikliui įsiurbimo tarpelis turėtų būti 0.2 mm, o išmetimo - 0.45 mm, matuojant ant šalto variklio.
Rekomenduojami reguliavimo intervalai
Meistrai pataria važinėjant dujomis vožtuvus reguliuoti dažniau nei su benzinu - kas 15-20 tūkst. km, nors kai kurie nurodo ilgesnį intervalą - 35-40 tūkst. km. Jei vožtuvai labai blogi, dujos gali detonuoti, panašiai kaip dėl blogų žvakių ar laidų.
Kuro sąnaudų problemos ir vožtuvai
Aukštos kuro sąnaudos (pvz., 17-20 l/100 km mieste su LPG „Renault Espace“ ar „Laguna“) yra signalas, kad reikia atlikti nuodugnią diagnostiką. Nors kartais gali atrodyti, kad vožtuvai čia ne prie ko, praktika rodo, jog neteisingai sureguliuoti vožtuvai yra viena iš pagrindinių priežasčių. Paprastas patikrinimas su mikroninėmis metalinėmis juostelėmis po paskirstymo velenėlio dangteliu gali padėti nustatyti, ar yra reikiami tarpeliai. Jei tarpelių nėra, reikia išmatuoti esamų šibų storius ir įsigyti reikiamo storio naujas. Vožtuvų reguliavimas ir šibų keitimas gali kainuoti apie 40-60 litų už darbą ir apie 7 litus už vieną šibą.
Vožtuvų tarpelių reguliavimas yra būtina procedūra, kurią reikia atlikti gamintojo nurodytais intervalais, o automobiliams su dujų įranga - net dažniau, siekiant išlaikyti variklio efektyvumą ir išvengti brangių gedimų.
