Tinkamo cilindro pasirinkimas jūsų mašinai gali atrodyti kaip galvosūkis, nes greitis, galia, tikslumas ir kaina yra svarbūs veiksniai. Jei negalite apsispręsti tarp pneumatinių ir hidraulinių cilindrų, svarbu suprasti abiejų tipų veikimo principus ir pritaikymą. Šiame straipsnyje sužinosite, kuris variantas atitinka jūsų reikalavimus ir padeda išvengti klaidų būsimame projekte.
Pneumatiniai ir hidrauliniai cilindrai: esminiai skirtumai
Nors pneumatiniai ir hidrauliniai cilindrai gali turėti tam tikrų panašumų, jų veikimo metodai ir pritaikymas labai skiriasi. Apskritai pneumatinės sistemas laikykite greitomis ir vikriomis, o hidraulines - galingomis ir stabiliomis.
Pneumatiniai cilindrai
Pneumatiniai cilindrai, taip pat žinomi kaip oro cilindrai, yra mechaninės pavaros, kurios naudoja suslėgtą orą jėgai ir judėjimui generuoti. Cilindras gauna suslėgtą orą per įleidimo vožtuvą. Šis oras padeda stūmokliui judėti tiesine kryptimi. Kai oro slėgis sumažinamas arba pasikeičia, stūmoklis grįžta į pradinę padėtį dėl oro slėgio priešingoje pusėje (jei sistema yra dvigubo veikimo) arba dėl spyruoklės (viengubo veikimo cilindruose). Pneumatiniuose cilindruose judėjimas sukuriamas naudojant suslėgtą orą. Jie puikiai tinka švarioms, greitoms ir mažai energijos naudojančioms aplinkoms.
Hidrauliniai cilindrai
Skirtingai nuo pneumatinių, hidraulinis skystis pumpuojamas į cilindrą; jis patenka į vieną cilindro kameros pusę. Tada stūmoklis dėl suslėgtos alyvos poveikio yra stipriai stumiamas į priekį. Stūmoklis judina strypą, kuris judina mechanizmą ar bet ką, ką norite judinti. Norint grąžinti stūmoklį, skystis nukreipiamas į kitą pusę, o panaudotas skystis nuteka per grįžtamąją liniją. Hidrauliniai cilindrai yra judinami ir laikomi galinga ir tolygia jėga. Hidrauliniais cilindrais galima pasiekti daug didesnę jėgą nei pneumatiniais.
Svarbu pabrėžti, kad pneumatiniai cilindrai negali pakeisti hidraulinių versijų. Nei vienas iš variantų nėra geresnis - jie tiesiog pritaikyti skirtingoms užduotims. Greitiems, lengviems darbams atlikti geriau naudoti pneumatinius cilindrus, o sunkiems, daug energijos reikalaujantiems darbams - hidraulinius cilindrus.
Pneumatinių cilindrų veikimo principas ir konstrukcija
Pneumatiniai cilindrai veikia pagal pneumatikos principą, naudodami slėgio skirtumus oro sistemoje. Kai suslėgtas oras patenka į cilindrą, jis sukuria slėgio skirtumą kameros viduje, stumdamas stūmoklį tam tikra kryptimi.

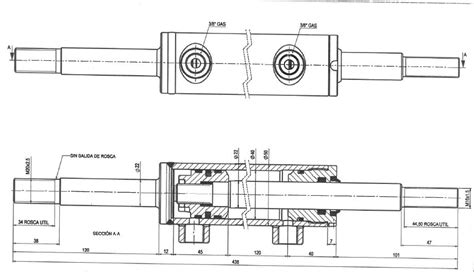

Pagrindinės pneumatinio cilindro dalys
Pneumatinis cilindras susideda iš kelių pagrindinių komponentų:
- Cilindro korpusas (anga): tai pagrindinis pneumatinio cilindro korpusas, kuriame yra stūmoklis ir stūmoklio kotas. Jis užtikrina sklandų judėjimą kameroje.
- Stūmoklis: labai svarbi judanti dalis angoje. Kai suslėgtas oras patenka į kamerą, jis stumia stūmoklį, todėl jis juda tiesiškai.
- Stūmoklio kotas: jungia stūmoklį su išorine apkrova arba mašinos komponentu. Jis perduoda stūmoklio sukurtą judesį ir jėgą mechaniniam darbui atlikti.
- Galiniai dangteliai: yra abiejuose cilindro galuose, užsandarina kamerą ir palaiko vidinius komponentus.
- Sandarikliai: būtini norint užkirsti kelią oro nuotėkiui ir efektyvumo užtikrinimui.
- Amortizaciniai mechanizmai: siekiant sumažinti smūgį kiekvieno eigos pabaigoje, dažnai integruojami amortizaciniai mechanizmai.
- Jutikliai: šiuolaikinėse automatikos sistemose jutikliai yra integruoti į pneumatinius cilindrus stebėti ir valdyti stūmoklio padėtį.
Pneumatinių cilindrų tipai ir montavimas
Pneumatiniai cilindrai yra įvairių tipų, kurių kiekvienas yra skirtas tam tikroms reikmėms. Juos reikėtų rinktis pagal jų konstrukciją:
- Vienkrypčiai cilindrai: gali išvystyti jėgą tik viena kryptimi. Jie turi tik vieną prijungimą prie suslėgto oro linijos angą.
- Dvikrypčiai cilindrai: gali išvystyti jėgą bet kuria kryptimi. Jie turi dvi prijungimo angas ir suslėgtas oras gali būti tiekiamas tiek iš vienos, tiek iš kitos stūmoklio pusės.
- Cilindriniai ir plokštieji
- Slankiojamieji ir pasukamieji
- Vienkočiai, dvikočiai, bekočiai ir kt.
Kiekviena iš šių konstrukcijų skiriasi savo veikimo principu ir savybėmis, pritaikymo sritimis. Geriausia pneumatinių cilindrų tipus, jų savybes ir kitus parametrus vertinti ir rinktis pagal įrenginio pritaikymo sritį bei panaudojimo poreikį.
Montavimo būdai
Pneumatiniai cilindrai turi būti tinkamai sumontuoti, siekiant užtikrinti efektyvų veikimą, stabilumą ir ilgaamžiškumą. Skirtingi montavimo būdai įtakoja, kaip cilindras perduoda jėgą, atlaiko apkrovas ir veikia dinamiškomis sąlygomis.
- Centrinės linijos tvirtinimas: reiškia cilindro išlygiavimą išilgai krovinio svorio centro, kuris užtikrina, kad jėgos perdavimas yra subalansuotas ir efektyvus.
- Skersinės vairo trauklės cilindrai: yra vienas iš labiausiai paplitusių pramoninių pneumatinių cilindrų, kuriame išoriniai strypai eina išilgai cilindro ilgio, kad pritvirtintų galinius dangtelius.
Pneumatinių cilindrų pritaikymo sritys
Pneumatiniai cilindrai atlieka lemiamą vaidmenį įvairiose pramonės šakose, užtikrindami tikslų judesio valdymą, patikimumą ir efektyvumą automatizavimo procesuose. Dėl jų gebėjimo generuoti valdomą jėgą naudojant suslėgtą orą, jie yra būtini tokiose srityse kaip:
- Gamyba ir automatizacija: jie dažniausiai sutinkami gamyboje, pakavimo, robotikos, medžiagų tvarkymo ir įvairiose automatizuotose sistemose. Jie suteikia reikiamą jėgą tokioms programoms kaip stūmimas, traukimas, kėlimas, suspaudimas ir padėties nustatymas.
- Pakavimo pramonė: pneumatinės sistemos naudojamos pakavimo mašinose. Pakavimo srityje pneumatiniai cilindrai atlieka dėžių lankstymą, pakuočių sandarinimą ir etikečių spausdinimą.
- Rūšiavimo sistemos ir konvejeriai: pneumatiniai cilindrai veikia labai gerai rūšiavimo sistemose. Jie labai naudingi perkeliant daiktus konvejerio juostomis.
- Medicinos prietaisai: naudojami medicinos prietaisuose, tokiuose kaip ligoninių lovos ir odontologinės kėdės.
- Automobilių pramonė: dažų purškimui skirti įrankiai automobilių dažymo dirbtuvėse yra varomi pneumatiniais cilindrais. Automobilių sektoriuje pneumatiniai cilindrai varo preciziškai pagrįstas surinkimo ir kokybės kontrolės operacijas.
Pneumatiniai cilindrai yra pagrindinis komponentas modernioje pramoninėje automatikoje.
Air Over Oil Cylinders | TOX® PRESSOTECHNIK
Kaip pasirinkti tinkamą pneumatinį cilindrą?
Tinkamo cilindro pasirinkimas konkrečiam atvejui gali būti sudėtingas, atsižvelgiant į daugelį svarbių veiksnių. Šių elementų žinojimas padeda užtikrinti optimalų pasirinkimą.
- Jėgos reikalavimas: pirmiausia reikėtų pagalvoti apie jėgos kiekį, kurio reikia užduočiai atlikti. Jei darbas susijęs su sunkių daiktų kėlimu ar stūmimu, hidrauliniai cilindrai paprastai yra geresnis pasirinkimas dėl didesnio smūgio ir galios. Pneumatiniai cilindrai labiau tinka lengvesnėms užduotims.
- Greitis ir valdymas: kartu su greičiu, svarbus aspektas yra valdymas. Šiuo atžvilgiu puikų našumą rodo pneumatiniai cilindrai dėl greitesnių ir sklandesnių judesių.
- Darbo aplinka: pneumatiniai cilindrai naudoja švarų orą, todėl jie gerai veikia tose vietose, kur švarus oras yra gyvybiškai svarbus, pavyzdžiui, maisto ar medicinos pramonėje.
- Kaina: paprastai pneumatines sistemas pigiau įrengti ir prižiūrėti. Taip yra todėl, kad jose yra mažiau dalių ir jas lengva remontuoti. Hidraulinių sistemų sudėtingumas ir papildomas reikalavimas reguliariai tikrinti ir keisti alyvą gali padidinti išlaidas.
- Erdvė ir matmenys: mažesni ir lengvesni pneumatiniai cilindrai idealiai tinka kompaktiškoms erdvėms. Be to, jie išnaudoja visą vertikalaus aukščio ribą. Svarbu atsižvelgti į cilindro matmenis, skersmenį, judesio ilgį, veikimo greitį ir kitas savybes, nurodytas prekės aprašyme. Tai užtikrins, kad pasirinktas pneumatinis cilindras bus tinkamai pritaikytas numatytam naudojimui.
Priežiūra ir ilgaamžiškumas
Būtina žinoti, kaip tinkamai naudoti pneumatinius cilindrus ir kaip taisyklingai atlikti jų priežiūrą. Įsigyjant šį įrenginį, būtina ir gamintojo instrukcija. Tinkamai naudojamas ir prižiūrimas cilindras leis juo naudotis ilgiau.
Pneumatinių komponentų tiekėjai
Gamybinė medžiaga ir apsaugos standartai yra svarbūs ilgaamžiškumui. „Hidromega“ pneumatinių cilindrų kategorijoje rasite itin kokybiškus, įvairių modifikacijų cilindrus: kompaktinius cilindrus su kreipiančiosiomis ar be jų, rotacinius cilindrus bei priedus cilindrams. Taip pat siūloma rinktis ir skirtingų serijų (Se, Sf ir kt.) bei dydžių (nuo 8 iki 125 mm skersmens) cilindrus. „Hidromega“ komanda siekia užtikrinti, kad visi klientai turėtų geriausius įrankius savo projektams, teikdama platų pneumatinių cilindrų asortimentą ir profesionalią klientų aptarnavimo komandą, kuri gali atsakyti į klausimus apie veikimo principus, priežiūrą ir panaudojimo galimybes.
„百灵 Pneumatic“ yra žinomas kaip pirmaujantis smulkių pneumatinių sistemų gamintojas. „百灵“ siūlo platų oro valymo įrenginių, tokių kaip UFR/L ir SFR serijos, sąrašą. „百灵“ valdymo komponentai apima įvairius vožtuvus, tokius kaip solenoidiniai ir oro valdymo vožtuvai. Priedų asortimentą sudaro metalinės ir vieno paspaudimo jungtys, PU vamzdžiai, amortizatoriai, baltos jungtys ir greito prijungimo jungtys. Jei jums reikia kokybiškų ir patikimų pneumatinių komponentų, „百灵 Pneumatic“ turi išskirtinių produktų, kurie padidins jūsų sistemų patikimumą ir našumą.
