VW Passat B5 (1996-2005 m.) - populiarus automobilis, kurio patikimumas ir ilgaamžiškumas užsitarnavo daugelio vairuotojų simpatijas. Vienas iš svarbių automobilio elektros sistemos komponentų yra saugiklių dėžutė, sauganti įvairius elektros prietaisus nuo perkrovų ir trumpųjų jungimų. Šiame straipsnyje išsamiai apžvelgsime VW Passat B5 saugiklių dėžutę, jos schemą, saugiklių reikšmes ir kitą naudingą informaciją.
Saugiklių dėžučių vietos VW Passat B5 modelyje
VW Passat B5 automobilyje saugiklių dėžutė paprastai yra dviejose vietose:
Saugiklių dėžutė salone
Ji randama po vairuotojo prietaisų skydeliu, kairėje pusėje. Ją pasieksite atidarę mažą dangtelį. Dažniausiai naudojama saugiklių dėžutė yra salone, nes joje yra saugikliai, atsakingi už svarbiausius automobilio elektros prietaisus, tokius kaip apšvietimas, radijas, langų valytuvai ir kt.
Saugiklių dėžutė po variklio dangčiu
Ši dėžutė yra šalia akumuliatoriaus, specialioje dėžutėje. Dėžutė po variklio dangčiu dažniausiai atsakinga už galingesnius prietaisus, pavyzdžiui, ABS sistemą, aušinimo ventiliatorių ir kt.
Saugiklių dėžutės schema ir reikšmės salone
Saugiklių dėžutės schema gali šiek tiek skirtis priklausomai nuo VW Passat B5 modelio metų, komplektacijos ir rinkos, kuriai automobilis buvo skirtas. Tačiau pagrindiniai principai išlieka tie patys. Prieš keisdami saugiklį, visada patikrinkite savo automobilio vadovą, kad įsitikintumėte, jog teisingai nustatėte saugiklio paskirtį ir amperą. Netinkamo saugiklio naudojimas gali sugadinti elektros prietaisą ar net sukelti gaisrą.
Štai pavyzdinė schema ir saugiklių reikšmės (informacija pateikiama remiantis dažniausiai pasitaikančia konfigūracija):
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 10 | Posūkio signalai |
| 2 | 10 | Galiniai žibintai (dešinė pusė) |
| 3 | 10 | Galiniai žibintai (kairė pusė) |
| 4 | 10 | Salono apšvietimas |
| 5 | 15 | Langų valytuvai |
| 6 | 10 | Atsarginis žibintas |
| 7 | 10 | Priekiniai gabaritiniai žibintai (dešinė pusė) |
| 8 | 10 | Priekiniai gabaritiniai žibintai (kairė pusė) |
| 9 | 10 | Valstybinio numerio apšvietimas |
| 10 | 15 | Garso signalas |
| 11 | 10 | Stabdžių žibintai |
| 12 | 15 | Degalų siurblys |
| 13 | 10 | Šildomi purkštukai |
| 14 | 15 | Atbulinės eigos žibintas |
| 15 | 10 | Elektriniai veidrodėliai |
| 16 | 10 | Oro kondicionierius |
| 17 | 15 | Centrinis užraktas |
| 18 | 15 | Radijas |
| 19 | 20 | Elektra valdomi langai (priekiniai) |
| 20 | 20 | Elektra valdomi langai (galiniai) |
| 21 | 30 | Stoglangis (jei yra) |
| 22 | 15 | Prietaisų skydelis |
| 23 | 10 | ABS sistema |
| 24 | 10 | Oro pagalvės |
| 25 | 15 | Šildomos sėdynės (jei yra) |
| 26 | 20 | Rūko žibintai |
| 27 | 30 | Šildomas galinis stiklas |
| 28 | 20 | Ventiliatorius |
| 29 | 15 | Degiklis |
| 30 | 15 | Laisvas |
| 31 | 10 | Laisvas |
| 32 | 15 | Laisvas |
| 33 | 15 | Laisvas |
| 34 | 15 | Laisvas |

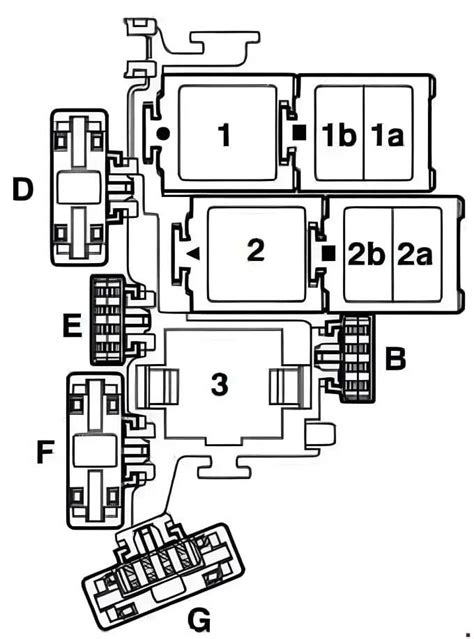

Saugiklių dėžutės schema ir reikšmės po variklio dangčiu
Kaip minėta, saugiklių dėžutė po variklio dangčiu dažniausiai atsakinga už galingesnius prietaisus. Štai pavyzdinė schema ir saugiklių reikšmės:
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 30 | ABS hidraulinis siurblys |
| 2 | 50 | Aušinimo ventiliatorius (1 greitis) |
| 3 | 40 | Aušinimo ventiliatorius (2 greitis) |
| 4 | 50 | Generatorius |
| 5 | 30 | Starteris |
| 6 | 40 | Purkštukai |
| 7 | 30 | Variklio valdymo blokas |
Kaip pakeisti saugiklį: Žingsnis po žingsnio
Saugiklio pakeitimas yra gana paprastas procesas, tačiau svarbu laikytis tam tikrų atsargumo priemonių:
- Išjunkite degimą: Prieš keisdami saugiklį, išjunkite automobilio degimą.
- Suraskite sugedusį saugiklį: Patikrinkite schemą ir nustatykite, kuris saugiklis atsakingas už neveikiantį prietaisą. Pašalinkite dangtelį nuo saugiklių dėžutės.
- Patikrinkite saugiklį: Išimkite saugiklį specialiu įrankiu (pincetu) arba replėmis. Apžiūrėkite saugiklį - jei vielutė viduje nutrūkusi, saugiklis sugedęs.
- Pakeiskite saugiklį: Įdėkite naują saugiklį, kurio amperas atitinka senojo saugiklio amperą.
- Patikrinkite prietaisą: Įjunkite degimą ir patikrinkite, ar prietaisas veikia. Jei naujas saugiklis iškart perdegė, gali būti rimtesnė problema elektros sistemoje, kurią turėtų patikrinti specialistas.
Saugiklio keitimas
Dažniausios problemos ir naudingi patarimai
- Dažnas saugiklių perdegimas: Jei saugiklis nuolat perdega, tai gali reikšti trumpąjį jungimą arba perkrovą elektros grandinėje. Tokiu atveju kreipkitės į elektriką.
- Netinkamo amperų saugiklio naudojimas: Nenaudokite saugiklio, kurio amperas didesnis nei nurodyta schemoje. Tai gali sukelti elektros prietaiso sugadinimą ar net gaisrą.
- Saugiklių atsargos: Visada turėkite atsarginių saugiklių automobilio daiktadėžėje.
- Saugiklių schemos kopija: Pasidarykite saugiklių schemos kopiją ir laikykite ją kartu su automobilio dokumentais.
- Saugiklių korozija: Kartais saugikliai gali oksiduotis dėl drėgmės, todėl reikėtų patikrinti jų būklę. Oksidavę saugikliai gali blogai praleisti elektros srovę ir sukelti įvairių problemų.
Ši informacija turėtų padėti jums suprasti VW Passat B5 saugiklių dėžutės schemą ir reikšmes. Atminkite, kad visada svarbu pasikliauti patikima informacija ir, jei nesate tikri dėl savo veiksmų, kreipkitės į profesionalus.
