Daugelis savaeigių mechanizmų išvysto pakankamą greitį, leidžiantį juos efektyviai naudoti transportavimo tikslais. Atliekant transportavimo darbus, labai svarbus saugaus transportavimo aspektas, nes daugelis savaeigių mechanizmų neturi papildomų stabdžių sistemų, užtikrinančių prikabinamų mechanizmų efektyvų stabdymą. Oriniai stabdžiai yra esminė priekabų, ypač sunkiasvorių, saugos dalis, užtikrinanti efektyvų ir patikimą stabdymą, leidžiantį saugiai valdyti transporto priemonę įvairiomis sąlygomis. Šiame straipsnyje išsamiai aptarsime orinių stabdžių veikimo principus, jų sudedamąsias dalis, montavimo ypatumus, priežiūrą bei galimus gedimus.
Orinių Stabdžių Sistemos Pagrindai
Orinių stabdžių sistemos, skirtingai nei hidraulinės, naudoja suspaustą orą stabdymo jėgai generuoti. Tai ypač svarbu sunkiasvorėms transporto priemonėms, nes oru generuojama jėga yra pakankama stabdyti didelius krovinius. Sistemos efektyvumas priklauso nuo oro slėgio, komponentų būklės ir reguliarios priežiūros. Pneumatinė stabdžių sistema yra naudojama daugelyje sunkvežimių, autobusų ir kitų didelių transporto priemonių. Ši sistema naudoja suslėgtą orą stabdymui, o ne skystį, kaip tradicinėse stabdžių sistemose.
Pagrindinės Orinių Stabdžių Sistemos Dalys
Pneumatinės stabdžių sistemos komponentai yra įvairūs įrenginiai ir priedai, kurie dirba kartu, kad būtų užtikrintas efektyvus ir patikimas stabdymas:
- Oro kompresorius: Pagrindinis komponentas, atsakingas už oro suspaudimą. Užtikrina nuolatinį oro tiekimą į sistemą, suspausdamas orą iki reikiamo slėgio.
- Oro rezervuarai (cilindrai): Kaupia suspaustą orą, kuris naudojamas stabdymo metu. Rezervuarai laiko suslėgtą orą ir suteikia stabilų oro tiekimą stabdžių sistemai.
- Stabdžių vožtuvai: Reguliuoja oro srautą ir slėgį, kuris patenka į stabdžių cilindrus, atsižvelgiant į stabdymo pedalo poziciją.
- Stabdžių cilindrai (kameros): Konvertuoja oro slėgį į mechaninę jėgą, kuri spaudžia stabdžių kaladėles prie stabdžių disko arba būgno. Pneumatinė sistema naudoja stabdžių cilindrus, kurie paverčia oro slėgį mechanine jėga, reikalinga stabdymui.
- Stabdžių kaladėlės/trinkelės ir diskai/būgnai: Elementai, kurie tiesiogiai stabdo ratą, sukuriant trintį.
- Oro linijos (žarnos): Jungia visus sistemos komponentus, perduodamos suspaustą orą.
- Reguliatorius (valdiklis): Palaiko pastovų oro slėgį sistemoje. Reguliatoriai ir vožtuvai kontroliuoja oro slėgį ir srautą.
Veikimo Principas Žingsnis po Žingsnio
Orinių stabdžių veikimo principas yra stumti stūmoklį į tiesinį judėjimą įvedant slėginę dujas į pneumatinio stabdžio oro pagalvę, o trinties blokas, sumažinantis stabdį, spaudžia stabdžių ratą, kad sukurtų trinties ir stabdymo funkciją. Detalizuotas veikimo principas:
- Oro kompresorius, varomas variklio, nuolat pumpuoja orą į oro rezervuarus.
- Slėgio reguliatorius palaiko oro slėgį rezervuaruose tam tikrame diapazone, paprastai nuo 8 iki 10 barų.
- Stabdymo metu vairuotojas spaudžia stabdžių pedalą, kuris atidaro stabdžių vožtuvus.
- Atidarius vožtuvus, suspaustas oras iš rezervuarų patenka į stabdžių cilindrus.
- Stabdžių cilindruose oras stumia stūmoklį, kuris per svirtis spaudžia stabdžių kaladėles prie stabdžių disko arba būgno.
- Trintis tarp kaladėlių ir disko/būgno sukuria stabdymo jėgą, kuri sulėtina arba sustabdo ratą.
- Atleidus stabdžių pedalą, vožtuvai užsidaro, oras iš stabdžių cilindrų išleidžiamas, ir stabdžiai atleidžiami.
How do drum brakes work in cars and light vehicles. (3D animation)
Pneumatinių Stabdžių Sistemų Montavimas ir Privalumai
UAB "Valtralita" gali pasiūlyti ir sumontuoti patikimus, vokiškų WABCO komponentų pagrindu sukurtus, pneumatinių sistemų komplektus. Pneumatinės stabdžių sistemos ne tik labai efektyvios, patikimos (jų reakcijos laikas nepriklauso nuo aplinkos temperatūros), bet ir ekologiškai švarios (nes nenaudojama alyva). Šių stabdžių sistemų eksplotacija yra pigi, o montavimas gan nesudėtingas.
Pneumatiniai stabdžiai pasižymi paprastos konstrukcijos, stabiliu veikimu, patogiu montavimu, be triukšmo, gera tiesiškumo savybe, be apkrovos sukimo momento, greitu šilumos išsklaidymu, lengvu svoriu, patogiu reguliavimu ir aukštos temperatūros atsparumu didele apkrova metu. Pneumatinis stabdys ant veleno yra sumontuotas kūginiu velenu, turinčiu pleištą, ir turi trinties plokštę, kurią galima keisti išlaikant mechaninę įrangą. Dėl trinties susidariusios šilumos išsklaido aušinimo plokštelės, sumontuotos ant disko su centru. Trinties plokštė yra dvigubo pjaustymo tipo, o trinties plokštė gali būti pakeista ištraukiant skersinį varžtą su atsuktuvu per skylę su stebulės disku.
Mūsų siūlomos sistemos turi išsamias montavimo ir eksplotacijos instrukcijas, todėl gali būti sėkmingai įrengtos ir pačių vartotojų.
Oro Slėgio Diskinių Stabdžių Įrengimas
Oro slėgio diskinių stabdžių įrengimo atveju reikia nustatyti ašinę padėtį. Oro tarpas turi būti sureguliuotas pagal nurodytą vertę, o koaksialinio veleno montavimas turi būti ne didesnis kaip 0,1 mm, kad būtų palaikomas normalus pneumatinio stabdžio veikimas ir charakteristikos.
- Stabdžių padėties surinkimas: naudokite stabdymo jėgą ir varomąją jėgą, kad velenas būtų kuo labiau subalansuotas.
- Oro slėgio pneumatinis stabdys turi būti virš stabdžių korpuso, kad būtų lengviau išleisti orą.
- Perkroviklio ir alyvos slėgio šaltinio padėtis turi būti didesnė už stabdį, o kuo arčiau stabdžių, tuo geriau.
- Stabdžių diskas turi būti sumontuotas stabdžių trinkelės viduryje. Nukrypimas turi būti mažesnis nei 0,2 mm. Stabdžių disko amplitudė turi būti valdoma per 0,1 mm.
Priekabų Orinių Stabdžių Sistemos Ypatumai
Priekabos orinių stabdžių sistema yra integruota su vilkiko sistema. Tai reiškia, kad vilkikas kontroliuoja priekabos stabdymą per specialias jungtis ir valdymo vožtuvus.
Pagrindiniai Priekabos Sistemos Elementai
- Avarinio stabdymo jungtis (geltona): Užtikrina, kad priekaba automatiškai stabdys, jei atsijungs nuo vilkiko.
- Darbinio stabdymo jungtis (raudona): Perduoda suspaustą orą iš vilkiko į priekabos stabdžių sistemą.
- Priekabos valdymo vožtuvas: Reguliuoja oro srautą į priekabos stabdžių cilindrus, atsižvelgiant į vilkiko stabdymo intensyvumą. Jis taip pat užtikrina automatinį priekabos stabdymą, jei nutrūksta oro tiekimas.
Praktiniai Pajungimo Aspektai ir Gedimų Šalinimas
Teisingas priekabos ar kitos prikabinamos technikos su oriniais stabdžiais pajungimas prie vilkiko yra labai svarbus. Dažnai kyla klausimų dėl „šautuvo“ (oro jungties) pajungimo, traktoriaus oro bakelio būklės ir rankinio stabdžio naudojimo. Procesas, nors ir atrodo paprastas, gali turėti niuansų.
Vartotojai, susidūrę su problemomis, tokiomis kaip sunkumas uždėti „šautuvą“ arba stabdžių užsikirtimas po atjungimo, neretai ieško, kas perdarytų priekabos stabdžius arba atliktų pajungimą vietoje. Tačiau, kaip rodo patirtis, persidaryti orinius stabdžius į hidro-orines kameras dažnai nėra sudėtinga ir galima atlikti patiems, neturint specialios įrangos. Šios hidro-orinės kameros tvirtinasi lygiai taip pat, kaip ir paprastos orinės kameros. Jeigu priekaba jau turi orinius stabdžius, vamzdeliai ar šlangelės jungiamos taip, kaip buvo anksčiau. Oro sistema išlieka nepakitusi. Skirtumas tas, kad vietoje štoko, kuris išlenda iš orinės kameros, stovi nedidelis cilindriukas. Prie jo jungiamos šlangos, per trišakius suvedamos į vieną šlangą, kuri jungiama prie traktoriaus hidrostabdžių išvado. Taip stabdymas atliekamas per traktoriaus hidrauliką, o ne oru.

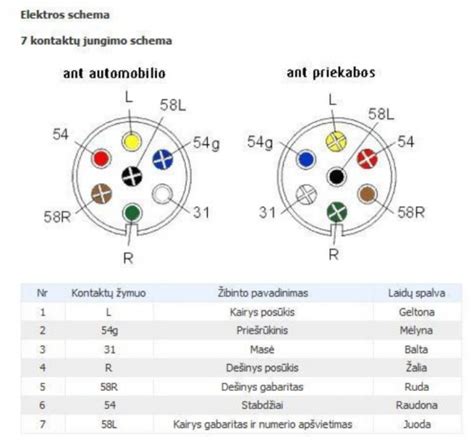

Orinių Stabdžių Pajungimo Eiga prie Vilkiko:
Nors konkretus pajungimo eigos aprašymas nebuvo pateiktas, vadovaujantis bendrais principais ir vartotojo patirtimi, galima daryti išvadas apie dažniausiai pasitaikančias situacijas:
- Prieš jungiant "šautuvą" (oro jungtį), patikrinkite, ar vilkiko (traktoriaus) oro bakelyje yra pakankamas oro slėgis. Kai kuriuose traktoriuose gali reikėti paleisti kompresorių, kad oras būtų pripumpuotas.
- Atkreipkite dėmesį į vilkiko rankinio stabdžio padėtį. Kai kuriais atvejais, užtraukus rankinį stabdį, „šautuvas“ gali užsidėti lengviau. Tačiau visuomet rekomenduojama vadovautis transporto priemonių gamintojų instrukcijomis.
- Uždėkite „šautuvą“ prie priekabos jungties. Įsitikinkite, kad jungtis užsifiksavo.
- Patikrinkite priekabos valdymo vožtuvo padėtį (jei toks yra). Kai kurie vožtuvai turi jungtuką (nuspausti arba ištraukti), kuris kontroliuoja oro srautą ir stabdžių veikimą.
- Kai oras pradeda pumpuotis į priekabos sistemą, stebėkite oro slėgio matuoklį. Priekabos stabdžiai turėtų atsileisti, kai pasiekiamas darbinis slėgis. Jeigu ratai užsikerta arba nieko nevyksta, gali būti problemų su oro tiekimu, jungtimis arba pačiais stabdžių komponentais.
- Jei stabdžiai užsikerta, o oro išleidimas per „šautuvo“ bakelį nepadeda, gali prireikti patikrinti sistemos sandarumą, oro linijas ir valdymo vožtuvus.
Svarbu: Prieš pradedant eksploatuoti transporto priemonę su priekaba, visuomet patikrinkite stabdžių veikimą. Jei kyla abejonių, kreipkitės į specialistus.

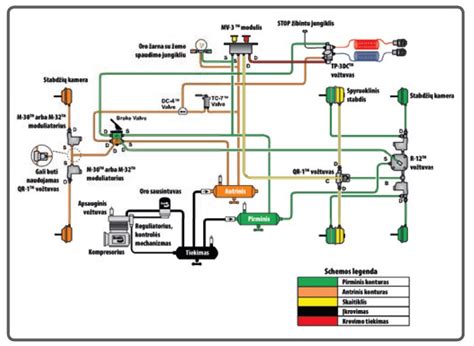

Orinių Stabdžių Sistemos Kontūrai
Pneumatinės stabdžių sistemos kontūrai yra pagrindinės sistemos dalys, kurios dirba kartu, kad užtikrintų efektyvų stabdymą. Daugelyje didelių transporto priemonių pneumatinės stabdžių sistemos sudarytos iš atskirų kontūrų, kurie užtikrina sistemos patikimumą ir saugumą.
- I kontūras: Atsakingas už oro tiekimą priekinio tilto darbiniams stabdžiams ir priekabos stabdžiams. Jame yra kompresorius, oro rezervuaras ir vožtuvai, kurie užtikrina reikiamą oro slėgį efektyviam priekinio tilto stabdžių veikimui.
- II kontūras: Tiekia orą abiejų galinių tiltų darbiniams stabdžiams ir priekabos stabdžiams. Vamzdynai perneša suslėgtą orą į stabdžių cilindrus, kurie konvertuoja oro slėgį į mechaninę jėgą, stabdydami galinius ratus.
- III kontūras (avarinis/stovėjimo): Skirtas atsarginiam (stovėjimo) stabdymui ir priekabos stabdžiams. Šis kontūras veikia kaip avarinis, užtikrinantis, kad transporto priemonė būtų sustabdoma, jei nutrūksta oro tiekimas pagrindiniuose darbiniuose kontūruose. Stabdžiai aktyvuojami per spyruoklinius mechanizmus, kurie automatiškai įsijungia, kai sumažėja oro slėgis. Stovėjimo stabdžiai naudojami ne tik avarinėse situacijose, bet ir kasdienio stovėjimo metu, užtikrinant transporto priemonės stabilumą stovint nuokalnėje ar kitose nestabiliose vietose.
- IV kontūras: Naudojamas papildomų (pagalbinių) prietaisų maitinimui, kuriems reikalingas suslėgtas oras, bet kurie nėra tiesiogiai susiję su stabdymu.
Priežiūra ir Patikra
Reguliari orinių stabdžių sistemos priežiūra yra gyvybiškai svarbi saugumui. Ignoruojant priežiūrą, gali atsirasti gedimų, kurie turės įtakos stabdymo efektyvumui ir padidins avarijos riziką. Reguliarus sistemų patikrinimas ir testavimas yra svarbus siekiant užtikrinti, kad visi komponentai veiktų efektyviai ir patikimai.
Pagrindiniai Priežiūros Veiksmai
- Reguliarus oro rezervuarų išleidimas: Kondensatas, kuris susidaro oro rezervuaruose, gali pažeisti sistemos komponentus ir sumažinti stabdymo efektyvumą. Reikia reguliariai išleisti kondensatą, ypač šaltuoju metų laiku. Patikrinkite, ar drėgmės šalinimo sistema (jei yra) veikia tinkamai.
- Oro filtro keitimas: Užterštas oro filtras gali sumažinti oro tiekimą į sistemą ir pažeisti kompresorių. Rekomenduojama keisti oro filtrą pagal gamintojo nurodymus. Keiskite arba valykite filtrus, jei jie yra užteršti.
- Žarnų ir jungčių patikra: Reikia reguliariai tikrinti oro linijas (žarnas) ir jungtis dėl įtrūkimų, pažeidimų ar nuotėkių. Pažeistas dalis reikia nedelsiant pakeisti. Sistemos sandarumo patikra: Reguliariai tikrinkite, ar nėra oro nuotėkio sistemoje. Net nedidelis nuotėkis gali sumažinti stabdymo efektyvumą.
- Stabdžių kaladėlių/trinkelių ir diskų/būgnų patikra: Reikia reguliariai tikrinti stabdžių kaladėlių/trinkelių ir diskų/būgnų būklę. Susidėvėjusius reikia pakeisti.
- Stabdžių cilindrų patikra: Reikia tikrinti stabdžių cilindrus dėl nuotėkių ir pažeidimų.
- Stabdžių reguliavimas: Periodiškai reikia reguliuoti stabdžius, kad būtų užtikrintas vienodas stabdymo efektyvumas ant visų ratų. Netinkamai sureguliuoti stabdžiai gali sukelti netolygų stabdymą.
- Kompresoriaus patikra: Stebėkite kompresoriaus darbą. Jei jis dirba per dažnai arba per ilgai, tai gali reikšti sistemos nuotėkį arba kompresoriaus gedimą.
- Valdymo vožtuvų patikra: Patikrinkite, ar valdymo vožtuvai veikia tinkamai ir ar nėra jokių strigimų.
- Oro slėgio patikra: Oro slėgis yra kritinis faktorius, turintis įtakos stabdžių sistemos veikimui. Patikrinkite slėgio reguliatorių veikimą. Reguliariai tikrinkite rezervuarus dėl korozijos, įtrūkimų ar kitų fizinių pažeidimų.
Galimi Gedimai ir Jų Šalinimas
Orinių stabdžių sistemoje gali atsirasti įvairių gedimų. Svarbu žinoti dažniausius gedimus ir kaip juos pašalinti arba bent jau nustatyti. Avarinės stabdžių sistemos funkcijos yra esminė pneumatinės stabdžių sistemos dalis, kuri užtikrina, kad transporto priemonė išliktų kontroliuojama ir saugi net ir esant netikėtoms situacijoms.
Dažniausi Gedimai
- Oro nuotėkiai: Gali atsirasti dėl pažeistų žarnų, jungčių ar cilindrų. Nuotėkį reikia kuo greičiau pašalinti.
- Užsikimšęs oro filtras: Sumažina oro tiekimą į sistemą. Filtrą reikia pakeisti.
- Sugedęs oro kompresorius: Nesukuria pakankamo oro slėgio. Kompresorių reikia remontuoti arba pakeisti.
- Užšalęs kondensatas: Šaltuoju metų laiku kondensatas gali užšalti ir užblokuoti oro srautą. Reikia pašildyti sistemą arba naudoti specialų antifrizą.
- Susidėvėjusios stabdžių kaladėlės/trinkelės: Sumažina stabdymo efektyvumą. Kaladėles/trinkeles reikia pakeisti.
- Pažeisti stabdžių diskai/būgnai: Taip pat sumažina stabdymo efektyvumą. Diskai/būgnai gali būti šlifuojami arba keičiami.
- Netinkamai sureguliuoti stabdžiai: Gali sukelti netolygų stabdymą. Reikia sureguliuoti stabdžius.
- Gedimai priekabos valdymo vožtuve: Gali sutrikti priekabos stabdymas. Vožtuvą reikia patikrinti ir, jei reikia, pakeisti.
Gedimų Nustatymas
- Vizualinė apžiūra: Apžiūrėkite visus sistemos komponentus dėl pažeidimų, nuotėkių ar susidėvėjimo.
- Klausos testas: Klausykite, ar nėra oro nuotėkių.
- Slėgio matavimas: Patikrinkite oro slėgį rezervuaruose.
- Stabdymo testas: Patikrinkite stabdymo efektyvumą ir tolygumą.
Saugos Priemonės Dirbant su Sistema
Dirbant su orinių stabdžių sistema, svarbu laikytis saugos priemonių. Prieš naudojant oro slėgio pneumatinį stabdį, stabdžių sistema turi būti visiškai išleista, išmetimo angos varžtas turi būti atlaisvintas, o ant skaidrios guminės žarnos.
- Atjunkite oro tiekimą: Prieš pradedant bet kokius remonto darbus, atjunkite oro tiekimą į sistemą.
- Naudokite apsauginius akinius: Dirbant su suspaustu oru, naudokite apsauginius akinius, kad apsaugotumėte akis nuo galimų nuolaužų.
- Laikykitės gamintojo nurodymų: Atlikdami remonto darbus, laikykitės gamintojo nurodymų.
- Patikrinkite sistemą po remonto: Po remonto, patikrinkite sistemos sandarumą ir stabdymo efektyvumą.
Pneumatinių Stabdžių Naudojimo Atsargumo Priemonės
- Apsauginis dangtelis arba kitos saugos priemonės, geros ventiliacijos.
- Pneumatinis stabdys turi būti naudojamas per leistiną prijungimo ir stabdymo darbo sritį. Jei eksploatacijos metu jis naudojamas už leistino jungimo stabdžio, tai padidins šilumos gamybą, o trinties paviršius taps raudonas ir šiltas. Jei jis yra per karštas, jis gali sukelti gaisrą. Be to, tai tiesiogiai paveiks pneumatinio stabdžio veikimą, todėl būtinai naudokite jį stabdžio darbui, kuris leidžia jungtis.
- Nepadidinkite apsisukimų skaičiaus, neviršijant leistino sukimosi skaičiaus. Kai apsisukimų skaičius viršija leistiną apsisukimų skaičių, vibracija tampa didelė ir, priklausomai nuo atvejo, pažeidimas ar sklaida gali įvykti labai pavojingoje būsenoje. Būtinai naudokite sukimosi skaičių ir nustatykite apsauginį dangtelį.
- Naudojama trinties plokštė neturi būti nudažyta vandeniu ar tepalu, kitaip ji turės įtakos sukimo momentui ar darbui.
- Prieš montuodami pneumatinį stabdį, patvirtinkite aplinką. Jei yra drėgmės, alyvos, dulkių ar vibracijos ir smūgio, didelės drėgmės aplinka tiesiogiai paveiks pneumatinio įrenginio eksploatavimo laiką ir eksploatacines savybes.
Alternatyvios Stabdžių Sistemos Priekaboms
Nors oriniai stabdžiai yra plačiausiai naudojami sunkiasvorėms priekaboms, egzistuoja ir kitos stabdžių sistemos, tinkamos lengvesnėms priekaboms.
Inerciniai Stabdžiai
Inerciniai stabdžiai, taip pat žinomi kaip „overrun“ stabdžiai, yra mechaninė sistema, naudojanti priekabos inerciją stabdymui aktyvuoti. Stabdant vilkiką, priekaba stumia į priekį, o šis judesys aktyvuoja stabdžių mechanizmą priekaboje. Ši sistema yra paprasta ir nereikalauja atskiro oro ar elektros jungties su vilkiku, tačiau jos efektyvumas priklauso nuo priekabos svorio ir vilkiko stabdymo intensyvumo.
Elektrohidrauliniai Stabdžiai
Elektrohidrauliniai stabdžiai naudoja elektra valdomą hidraulinį siurblį, kuris sukuria slėgį stabdžių sistemoje. Ši sistema reikalauja elektros jungties su vilkiku, o stabdymo jėga reguliuojama elektroniniu būdu, užtikrinant didesnį stabdymo tikslumą ir efektyvumą nei inerciniai stabdžiai. Elektrohidrauliniai stabdžiai dažnai naudojami priekaboms su didesne keliamąja galia, kur reikalingas patikimesnis stabdymas.
ABS (Anti-lock Braking System) ir EBS (Electronic Braking System)
Šiuolaikinės priekabos dažnai aprūpinamos ABS (Anti-lock Braking System) arba EBS (Electronic Braking System) sistemomis, kurios pagerina stabdymo saugumą ir stabilumą.
ABS
ABS sistema neleidžia ratams užsiblokuoti stabdymo metu, užtikrinant geresnį valdymą ir sumažinant slydimo riziką. ABS stebi kiekvieno rato sukimosi greitį ir, jei pastebi, kad ratas pradeda blokuotis, automatiškai sumažina stabdymo slėgį tam ratui. Tai leidžia vairuotojui išlaikyti kontrolę ir efektyviai stabdyti net ant slidžios kelio dangos.
EBS
EBS yra pažangesnė stabdžių sistema, kuri integruoja ABS funkcijas su elektronine stabdymo jėgos paskirstymo (EBD) ir stabilumo kontrolės (ESP) sistemomis. EBS užtikrina optimalų stabdymo jėgos paskirstymą tarp ratų, atsižvelgiant į kelio sąlygas ir priekabos apkrovą. ESP sistema padeda išlaikyti priekabos stabilumą kritinėse situacijose, pavyzdžiui, staigaus posūkio metu. EBS sistemos leidžia žymiai sumažinti stabdymo kelią ir pagerinti priekabos valdymą.
Svarbūs Aspektai Renkantis Stabdžių Sistemą
Renkantis stabdžių sistemą priekabai, svarbu atsižvelgti į kelis aspektus:
- Priekabos svoris ir keliamoji galia: Sunkiasvorėms priekaboms reikalingos galingesnės stabdžių sistemos, pavyzdžiui, oriniai arba elektrohidrauliniai stabdžiai.
- Vilkiko stabdžių sistema: Priekabos stabdžių sistema turi būti suderinama su vilkiko sistema.
- Naudojimo sąlygos: Jei priekaba naudojama dažnai ir įvairiomis sąlygomis, rekomenduojama rinktis patikimesnę ir pažangesnę sistemą, pavyzdžiui, EBS.
- Biudžetas: Stabdžių sistemos kaina gali skirtis priklausomai nuo tipo ir funkcionalumo. Svarbu pasirinkti sistemą, atitinkančią jūsų poreikius ir finansines galimybes.
