Automobilių elektronika nuolat tobulėja, o elektroniniai valdymo blokai (EVB) tapo pagrindiniais kompiuteriais, reguliuojančiais įvairias transporto priemonės sistemas - nuo variklio valdymo iki komforto funkcijų. Šie moduliai apdoroja jutiklių duomenis, kad užtikrintų sklandų veikimą ir efektyvumą. Gedimų požymiai dažniausiai pasireiškia nutrūkstamu elektros tiekimu, nereaguojančiais komponentais arba nuolat degančiomis įspėjamosiomis lemputėmis prietaisų skydelyje.
Opel Zafira, kaip ir daugelis šiuolaikinių automobilių, yra aprūpinta borto kompiuteriu (dažnai vadinamu BC - Board Computer), kuris vairuotojui teikia naudingą informaciją apie kelionę, automobilio būklę ir degalų sąnaudas. Nors skirtingų Zafira kartų (Zafira A, B, C / Tourer) borto kompiuterių funkcijos ir valdymo principai gali šiek tiek skirtis, pagrindiniai veikimo principai ir rodoma informacija išlieka panašūs. Šis straipsnis skirtas išsamiai paaiškinti Opel Zafira borto kompiuterio funkcijas, nustatymus ir pateikti praktinių patarimų, kaip efektyviai naudotis šia sistema, pradedant nuo pačių specifiškiausių funkcijų ir pereinant prie bendresnių aspektų.
Pavyzdžiui, galime aptarti borto kompiuterio modulį, išimtą iš Opel Zafira A, gamintos nuo 1999 balandžio iki 2003 lapkričio mėn., kurio techninės specifikacijos gali apimti benzininį variklį, 1800 cc tūrį, o gamybos metai - 2001. Tokie moduliai yra svarbi automobilio elektroninės sistemos dalis.
Skirtingi Ekranų Tipai ir Jų Galimybės

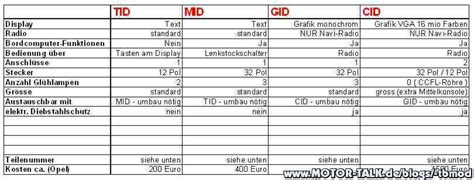

Prieš gilinantis į konkrečias funkcijas, svarbu suprasti, kad Opel Zafira modeliuose buvo montuojami kelių tipų informaciniai ekranai, nuo kurių priklauso borto kompiuterio rodomos informacijos kiekis, detalumas ir valdymo galimybės:
- TID (Triple Info Display): Pats paprasčiausias ekranas, dažniausiai randamas senesnėse ar bazinės komplektacijos Zafira A versijose. Paprastai rodo laiką, datą ir lauko temperatūrą, kartais radijo stoties informaciją. Jis jau gali rodyti borto kompiuterio duomenis: vidutines ir momentines degalų sąnaudas, likusį nuvažiuoti atstumą, vidutinį greitį, kelionės laiką, taip pat "Check Control" sistemos pranešimus (pvz., apie perdegusias lemputes, skysčių lygius).
- MID (Multi Info Display): Labiau pažengęs ekranas, dažnai randamas Zafira A ir ankstyvuosiuose Zafira B modeliuose. Be TID funkcijų, MID gali rodyti borto kompiuterio duomenis: vidutines ir momentines degalų sąnaudas, likusį nuvažiuoti atstumą, vidutinį greitį, kelionės laiką, taip pat "Check Control" sistemos pranešimus.
- GID (Graphic Info Display): Grafinis, dažniausiai vienspalvis, bet didesnės raiškos ekranas, būdingas Zafira B modeliams. Jis pateikia informaciją aiškiau, gali rodyti daugiau eilučių teksto, navigacijos nuorodas (jei yra), detalesnius borto kompiuterio duomenis ir "Check Control" pranešimus grafine forma.
- CID (Color Info Display): Spalvotas, aukštos raiškos ekranas, montuojamas aukštesnės komplektacijos Zafira B ir Zafira C modeliuose. Jis integruojamas su multimedijos ir navigacijos sistemomis (pvz., CD70 Navi, DVD90 Navi, vėliau Intellilink sistemos Zafira C). Čia borto kompiuterio informacija pateikiama vizualiai patraukliausiai, dažnai kartu su kita automobilio sistemų informacija, nustatymais.
Akivaizdu, kad kuo pažangesnis ekranas, tuo daugiau informacijos ir nustatymų galimybių suteikia borto kompiuteris. Tačiau net ir su paprastesniu MID ekranu galima gauti esminę informaciją apie kelionę.
Pagrindinės Borto Kompiuterio Funkcijos ir Jų Valdymas
Borto kompiuterio funkcijos paprastai valdomos mygtukais ant vairo (jei yra multifunkcinis vairas) arba mygtukais ant posūkių ar valytuvų svirtelės galo. Dažniausiai naudojami du pagrindiniai mygtukai: vienas skirtas perjunginėti rodomą informaciją, kitas - nustatyti arba nulininti tam tikrus parametrus.
Kelionės Kompiuteris (Trip Computer)
Tai yra pagrindinė borto kompiuterio dalis, teikianti informaciją apie konkrečią kelionę ar tam tikrą periodą. Dažniausiai rodomi šie parametrai:
1. Momentinės Degalų Sąnaudos (Instantaneous Fuel Consumption)
Šis rodiklis rodo, kiek degalų automobilis naudoja konkrečiu važiavimo momentu, paprastai matuojama litrais 100 kilometrų (L/100 km) arba myliomis galonui (MPG), priklausomai nuo nustatymų. Stovint vietoje su veikiančiu varikliu, kai kurie modeliai gali rodyti sąnaudas litrais per valandą (L/h). Šis parametras labai jautrus akceleratoriaus paspaudimui, važiavimo greičiui ir kelio reljefui. Stebint momentines sąnaudas galima mokytis ekonomiškesnio vairavimo stiliaus - pavyzdžiui, matyti, kaip stipriai sąnaudos išauga staigiai greitėjant ar važiuojant dideliu greičiu.
Praktinis aspektas: Nors šis skaičius nuolat kinta ir nėra labai naudingas ilgalaikiam planavimui, jis puikiai iliustruoja, kaip vairavimo įpročiai veikia degalų vartojimą realiu laiku. Pavyzdžiui, važiuojant nuokalne atleidus akceleratorių (ir nepaspaudus sankabos), momentinės sąnaudos dažnai nukrenta iki nulio - tai vadinamasis "cut-off" režimas, kai degalų tiekimas į cilindrus nutraukiamas.
2. Vidutinės Degalų Sąnaudos (Average Fuel Consumption)
Tai vienas naudingiausių rodiklių, parodantis vidutinį degalų suvartojimą per tam tikrą atstumą nuo paskutinio nunulinimo. Matuojama L/100 km arba MPG. Šis skaičius atspindi bendrą vairavimo stilių ir sąlygas (miestas, užmiestis, kamščiai) per ilgesnį laikotarpį. Kuo ilgesnis atstumas nuvažiuotas nenulinus šio rodiklio, tuo jis tampa stabilesnis ir tiksliau atspindi realias automobilio sąnaudas.
Nunulinimas: Paprastai vidutines sąnaudas galima nulininti ilgiau palaikius nuspaustą atstatymo (reset) mygtuką, kai rodomas šis parametras.
Tikslumas: Reikia turėti omenyje, kad borto kompiuterio rodomos vidutinės sąnaudos gali turėti nedidelę paklaidą (paprastai 5-10%) lyginant su realiomis sąnaudomis, apskaičiuotomis pagal nuvažiuotą atstumą ir pripilto kuro kiekį. Paklaida gali priklausyti nuo automobilio techninės būklės, padangų slėgio, važiavimo sąlygų ir net degalų kokybės.
3. Likęs Nuvažiuoti Atstumas (Range / Distance to Empty)
Ši funkcija apskaičiuoja, kiek kilometrų (ar mylių) dar galima nuvažiuoti su bake likusiu degalų kiekiu. Apskaičiavimas paprastai remiasi vidutinėmis degalų sąnaudomis per paskutinius keliasdešimt ar kelis šimtus kilometrų ir degalų lygio daviklio parodymais.
Svarbu: Šis rodiklis yra orientacinis ir gali kisti priklausomai nuo važiavimo sąlygų pasikeitimo. Nereikėtų aklai pasitikėti šiuo rodikliu, ypač kai degalų lygis yra labai žemas. Rekomenduojama pasipildyti degalų, kai rodomas likęs atstumas sumažėja iki 50-100 km.
4. Nuvažiuotas Atstumas (Trip Distance)
Rodo atstumą, nuvažiuotą nuo paskutinio šio skaitiklio nunulinimo. Dauguma Opel Zafira modelių turi du nepriklausomus kelionės atstumo skaitiklius (pvz., Trip A ir Trip B). Tai leidžia matuoti atstumą vienai kelionei, o kitą naudoti ilgesniam periodui. Nunulinimas: Kiekvienas kelionės skaitiklis nulinamas atskirai.
5. Vidutinis Greitis (Average Speed)
Apskaičiuoja vidutinį automobilio greitį nuo paskutinio šio parametro nunulinimo. Skaičiavimas apima ir stovėjimo laiką su įjungtu degimu. Šis rodiklis nulinamas kartu su vidutinėmis degalų sąnaudomis ir nuvažiuotu atstumu (arba gali būti nulinamas atskirai, priklausomai nuo modelio). Padeda įvertinti realų kelionės tempą skirtingomis sąlygomis.
6. Kelionės Laikas (Travel Time / Journey Time)
Matuoja laiką, praėjusį nuo paskutinio nunulinimo, kai buvo įjungtas degimas. Panašiai kaip vidutinis greitis, šis laikas skaičiuojamas tol, kol įjungtas degimas, įskaitant stovėjimo laiką. Nulinamas kartu su kitais kelionės parametrais.
7. Chronometras (Stopwatch)
Kai kuriuose modeliuose (ypač su GID ar CID ekranais) gali būti integruotas ir chronometras, kurį galima paleisti, sustabdyti ir nulininti rankiniu būdu. Tai gali būti naudinga matuojant tam tikrų kelionės atkarpų trukmę.
„Opel Zafira“: kodėl lietuviai mėgsta nuobodų vienatūrį?
Nustatymų Meniu (Settings Menu)
Priklausomai nuo Zafira modelio ir ekrano tipo, borto kompiuteris gali leisti keisti tam tikrus nustatymus. Patekimas į nustatymų meniu dažniausiai vyksta ilgiau palaikius nuspaustą pagrindinį valdymo mygtuką arba per multimedijos sistemos meniu (Zafira C).
Dažniausiai pasitaikantys nustatymai:
- Matavimo vienetai (Units): Galimybė pasirinkti, kaip bus rodomi atstumai (kilometrai ar mylios), degalų sąnaudos (L/100 km, km/L, MPG), temperatūra (Celsijaus ar Farenheito laipsniai).
- Kalba (Language): Pažangesniuose ekranuose (GID, CID) galima pasirinkti borto kompiuterio ir multimedijos sistemos meniu kalbą.
- Laikrodžio ir datos nustatymas: Galimybė rankiniu būdu nustatyti laiką ir datą.
- Ekrano nustatymai: GID ir CID ekranuose gali būti galimybė reguliuoti kontrastingumą, ryškumą ar pasirinkti dienos/nakties režimą.
Specifinių nustatymų keitimo procedūros gali skirtis, todėl tiksliausią informaciją reikėtų ieškoti konkretaus Zafira modelio vartotojo vadove.
Pranešimai ir Perspėjimai (Warnings and Messages)
Viena svarbiausių borto kompiuterio funkcijų yra informuoti vairuotoją apie įvairius įvykius ar galimus gedimus. Tai daroma per tekstinius pranešimus ekrane ir/arba garsinius signalus.
"Check Control" Sistema
Daugelis Zafira modelių su MID, GID ar CID ekranais turi "Check Control" sistemą, kuri stebi įvairių automobilio sistemų būklę ir praneša apie aptiktas problemas. Dažniausi pranešimai:
- Perdegusi išorės apšvietimo lemputė.
- Žemas aušinimo skysčio lygis.
- Žemas variklio alyvos lygis.
- Žemas langų plovimo skysčio lygis.
- Atidarytos durys, bagažinė ar variklio gaubtas (važiuojant).
- Stabdžių trinkelių nusidėvėjimas (jei yra davikliai).
- Pranešimai susiję su automatinės pavarų dėžės, ESP, ABS ar kitų sistemų gedimais.
Gavus perspėjimo pranešimą, svarbu į jį reaguoti. Ignoruojant kai kuriuos pranešimus (pvz., apie žemą alyvos ar aušinimo skysčio lygį) galima rimtai pažeisti automobilį.
Serviso Intervalo Indikatorius (Service Interval Indicator - SII)
Borto kompiuteris taip pat informuoja apie artėjantį techninės priežiūros terminą. Paprastai, įjungus degimą, trumpam parodomas pranešimas "InSP" arba informacija apie likusį atstumą/laiką iki kito serviso. Šis intervalas priklauso nuo automobilio modelio, variklio tipo ir eksploatacijos sąlygų.
Nunulinimas: Po atlikto techninio aptarnavimo, serviso intervalo indikatorių reikia nulininti. Procedūra skiriasi priklausomai nuo Zafira kartos ir ekrano tipo. Svarbu atlikti nunulinimą teisingai, nes tai gali įtakoti kitų sistemų veikimą.
Pažangesnės Funkcijos ir Diagnostika
Slaptieji Meniu ir Testavimo Režimai
Kai kuriuose Opel modeliuose, įskaitant Zafira, egzistuoja galimybė patekti į vadinamuosius "slaptuosius" borto kompiuterio meniu arba testavimo režimus. Tai dažniausiai daroma specifine mygtukų kombinacija. Šiuose meniu galima matyti papildomą informaciją, kurios nėra standartiniuose rodmenyse:
- Tikslus aušinimo skysčio temperatūros rodmuo (laipsniais).
- Akumuliatoriaus įtampa (V).
- Greitis skaitmeniniu formatu (km/h).
- Variklio sūkiai (RPM).
- Įvairių daviklių rodmenys.
- Ekrano testavimo režimai.
- Programinės įrangos versijos.
Atsargumas: Nerekomenduojama keisti jokių parametrų šiuose meniu, jei nesate tikri dėl savo veiksmų, nes tai gali sutrikdyti normalų automobilio sistemų veikimą.
Diagnostikos Galimybės per Borto Kompiuterį
Nors borto kompiuteris rodo "Check Control" pranešimus, jis nėra pilnavertis diagnostikos įrankis. Rimtesniems gedimams nustatyti reikalinga speciali diagnostikos įranga, kuri jungiama prie automobilio OBD-II jungties. Tačiau kartais borto kompiuterio rodomi pranešimai ar netikslūs duomenys gali netiesiogiai nurodyti tam tikrų daviklių gedimus.
Borto Kompiuterio Individualizavimas ir Programavimas
Kai kurios Opel Zafira borto kompiuterio funkcijos ar nustatymai gali būti keičiami arba aktyvuojami tik naudojant diagnostikos įrangą. Tai apima:
- Borto kompiuterio aktyvavimas: Kai kuriose bazinės komplektacijos Zafira versijose, borto kompiuterio funkcijos gali būti neaktyvuotos gamykloje. Jas galima aktyvuoti perprogramuojant ekrano arba kitų modulių nustatymus.
- Kalbos keitimas: Kartais ją galima įdiegti arba pakeisti naudojant diagnostikos įrangą.
- Padangų dydžio konfigūracija: Kad borto kompiuteris teisingai skaičiuotų greitį ir atstumą, sistemoje turi būti nurodytas teisingas ratų dydis.
- "Check Control" sistemos konfigūravimas: Galima įjungti arba išjungti tam tikrų elementų stebėjimą.
- Ekrano "surišimas" su automobiliu: Keičiant ekraną (ypač GID ar CID) arba multimedijos bloką, dažnai reikia atlikti "surišimo" (pairing) arba "atstatymo" (divorcing) procedūras.
Šiuos darbus turėtų atlikti patyrę specialistai, turintys reikiamą įrangą ir žinias, nes neteisingas programavimas gali sukelti rimtų problemų automobilio elektroninėms sistemoms.
Dažniausiai Pasitaikančios Problemos ir Jų Sprendimai
Nors Opel Zafira borto kompiuteriai yra gana patikimi, kartais pasitaiko tam tikrų problemų:
- "Mirę" pikseliai ekrane: Ypač būdinga senesniems MID ir GID ekranams. Dėl kontaktų problemų ekrano juostelėje dalis pikselių nustoja šviesti, todėl informacija tampa sunkiai įskaitoma. Problema dažniausiai sprendžiama keičiant ekrano juostelę (šleifą) arba visą ekraną.
- Netikslūs rodmenys: Jei borto kompiuteris rodo akivaizdžiai neteisingas degalų sąnaudas, likusį atstumą ar kitus parametrus, priežastys gali būti įvairios: neteisingai sukonfigūruotas padangų dydis, problemos su degalų lygio davikliu, oro srauto matuokle (MAF sensorius), lambda zondu, temperatūros davikliu ir kt.
