Opel Meriva, kaip ir bet kuris šiuolaikinis automobilis, turi sudėtingą elektros sistemą, kuri valdo daugybę funkcijų - nuo variklio veikimo iki salono apšvietimo ir pramogų sistemos. Siekiant apsaugoti šią jautrią įrangą nuo pažeidimų dėl elektros srovės šuolių ar trumpųjų jungimų, naudojami saugikliai. Suprasti jų paskirtį, vietas ir reikšmes yra gyvybiškai svarbu kiekvienam Meriva savininkui, norint savarankiškai diagnozuoti ir išspręsti smulkius elektros gedimus.
Saugiklių paskirtis ir svarba automobilyje
Pagrindinė saugiklio funkcija - veikti kaip silpniausia grandinės grandis. Saugikliai yra esminė automobilio elektros sistemos dalis. Jie veikia kaip apsauginiai įtaisai, skirti nutraukti elektros grandinę, kai srovė viršija leistiną ribą. Tai apsaugo elektrinius komponentus nuo perkaitimo, gedimų ir net gaisro. Paprasčiau tariant, saugiklis yra silpniausia grandinės dalis, kuri "paaukoja" save, kad apsaugotų brangesnius ir svarbesnius komponentus.
Kai elektros srovė grandinėje dėl kokios nors priežasties (pvz., trumpojo jungimo, komponento gedimo ar perkrovos) viršija leistiną normą, saugiklyje esanti plona metalinė vielutė ar juostelė išsilydo ir nutraukia grandinę. Tai apsaugo brangesnius ir sudėtingesnius komponentus, tokius kaip valdymo blokai, varikliukai, davikliai ar laidynai, nuo sugadinimo. Laiku perdegęs saugiklis gali užkirsti kelią rimtesniems gedimams ar net gaisro pavojui. Be saugiklių, net menkiausias elektros sistemos gedimas galėtų sukelti rimtų problemų, pavyzdžiui, sugadinti valdymo bloką (ECU), kuris yra automobilio "smegenys". Todėl reguliarus saugiklių patikrinimas ir keitimas yra svarbi automobilio priežiūros dalis.
Ignoruoti perdegusį saugiklį ar pakeisti jį netinkamo galingumo (amperų) saugikliu yra pavojinga. Per silpnas saugiklis perdegins iškart be priežasties, o per stiprus saugiklis neapsaugos grandinės - srovės perteklius gali pažeisti saugomą komponentą ar net sukelti laidų perkaitimą ir gaisrą.
Pagrindinės Opel Meriva saugiklių dėžučių vietos
Opel Meriva automobiliuose paprastai būna dvi pagrindinės saugiklių ir relių dėžutės, nors tiksli jų konfigūracija gali šiek tiek skirtis priklausomai nuo modelio metų (Meriva A vs. Meriva B) ir automobilio komplektacijos. Saugiklių dėžutė yra įmontuota salone ir/arba variklio skyriuje.

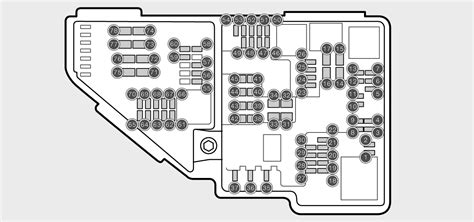

Variklio skyriaus saugiklių dėžutė
Ši dėžutė dažniausiai yra lengvai prieinamoje vietoje variklio skyriuje, pavyzdžiui, šalia akumuliatoriaus arba netoli vienos iš statramsčio atramų. Ji paprastai būna juodos spalvos plastikinė dėžutė su nuimamu dangteliu. Dangtelis dažnai turi fiksatorius, kuriuos reikia atspausti ar pasukti, norint jį nuimti. Šioje dėžutėje paprastai yra galingesnių grandinių saugikliai ir relės, susijusios su variklio valdymu, aušinimo sistema, ABS, starteriu, kuro siurbliu ir kitais svarbiais mazgais.
Salono saugiklių dėžutė
Antroji saugiklių dėžutė dažniausiai įrengiama automobilio salone. Tiksli vieta gali skirtis:
- Opel Meriva A (apie 2002-2010 m.): Dažnai randama vairuotojo pusėje, po prietaisų skydeliu, kairėje pusėje, kartais paslėpta už nedidelio dangtelio ar daiktadėžės. Kai kuriuose modeliuose ji gali būti ir keleivio pusėje, už daiktadėžės. Kai kuriuose Meriva A modeliuose saugiklių dėžutė gali būti po vairuotojo sėdyne.
- Opel Meriva B (apie 2010-2017 m.): Vieta gali būti panaši kaip Meriva A - po prietaisų skydeliu vairuotojo arba keleivio pusėje, arba kartais integruota į centrinę konsolę ar net bagažinėje (nors pastarasis variantas Meriva modeliuose retesnis).
Šioje dėžutėje paprastai talpinami saugikliai, atsakingi už salono įrangą: apšvietimą, langų keltuvus, centrinį užraktą, garso sistemą, prietaisų skydelį, valytuvus, oro kondicionierių, oro pagalves ir kitas komforto bei saugumo sistemas.
Svarbu: Visada pasitikrinkite tikslią saugiklių dėžučių vietą savo automobilio vartotojo vadove, nes ji gali nežymiai skirtis.
Kaip atpažinti reikiamą saugiklį: schema, spalvos ir amperai
Atidarius saugiklių dėžutės dangtelį, dažniausiai ant jo vidinės pusės arba šalia pačios dėžutės rasite schemą arba lipduką. Šioje schemoje pavaizduotas saugiklių išdėstymas ir nurodyti jų numeriai ar simboliai, atitinkantys saugomas grandines. Taip pat būna nurodytas kiekvieno saugiklio galingumas amperais (A).
Numeracija ir simboliai
Saugikliai dažniausiai žymimi numeriais (pvz., F1, F2, F37) arba kartais raidėmis. Schemoje prie kiekvieno numerio paprastai būna piktograma arba trumpas aprašymas (kartais užkoduotas), nurodantis saugomą sistemą (pvz., žibinto simbolis, lango simbolis, radijo simbolis).

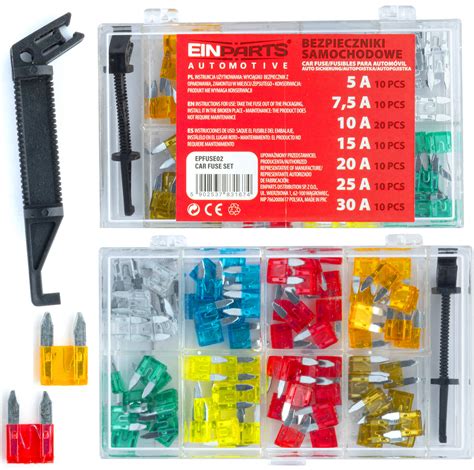

Spalvų kodavimas ir amperų reikšmė
Patys saugikliai yra skirtingų spalvų. Spalva tiesiogiai nurodo saugiklio galingumą amperais. Tai yra standartizuota sistema, padedanti greitai identifikuoti saugiklio stiprumą. Ant kiekvieno saugiklio viršaus paprastai būna įspaustas skaičius, nurodantis jo amperų reikšmę (pvz., 10, 15, 20). Visada pasitikrinkite šį skaičių, nes vien spalva pasikliauti negalima, ypač jei saugiklis neoriginalus.
Štai keletas spalvų ir jų atitinkančių amperų reikšmių pavyzdžių:
- Ruda: 5A arba 7.5A (reikia žiūrėti į įspaudą)
- Raudona: 10A
- Mėlyna: 15A
- Geltona: 20A
- Skaidri (balta): 25A
- Žalia: 30A
- Oranžinė: 40A (kartais didesni "Maxi" tipo saugikliai)
- Raudona (didelė): 50A (kartais "Maxi" tipo)
- Mėlyna (didelė): 60A (kartais "Maxi" tipo)
Vartotojo vadovas: Pati tiksliausia ir patikimiausia informacija apie jūsų konkretaus Opel Meriva modelio saugiklių išdėstymą, numeraciją ir paskirtį yra pateikta automobilio vartotojo vadove. Ten rasite detalius aprašymus ir schemas abiem saugiklių dėžutėms. Daugelis internetinių forumų ir automobilių remonto svetainių taip pat pateikia nuotraukas ir schemas, padedančias ją surasti.
Pagrindiniai Opel Meriva naudojamų saugiklių tipai
Opel Meriva modeliuose dažniausiai naudojami standartiniai automobilių plokšteliniai (blade) saugikliai. Jie būna kelių dydžių:
- Mini (APM, ATM): Mažesni, dažnai naudojami salono grandinėms.
- Standard (APR, ATC, ATO): Labiausiai paplitęs dydis, naudojamas daugelyje grandinių.
- Maxi (APX): Didesni, skirti didelės galios grandinėms (pvz., ABS, generatorius, starteris), dažniausiai randami variklio skyriaus dėžutėje.
Visi šie tipai veikia tuo pačiu principu ir turi spalvinį kodavimą pagal amperų reikšmę. Renkantis pakaitinį saugiklį, svarbu atkreipti dėmesį ne tik į amperus, bet ir į fizinį dydį, kad jis tiktų į lizdą. Senesnio tipo stikliniai saugikliai (Glass fuses) rečiau naudojami naujesniuose automobiliuose.
Amperų skaičius (A) nurodo maksimalią srovę, kurią saugiklis gali praleisti. Opel Meriva automobiliuose naudojami saugikliai nuo 5A iki 30A ar net daugiau, priklausomai nuo grandinės, kurią jie saugo. Svarbu naudoti tinkamo amperų skaičiaus saugiklį. Naudojant per mažo amperų skaičiaus saugiklį, jis nuolat perdegs. Naudojant per didelio amperų skaičiaus saugiklį, jis gali neapsaugoti grandinės ir sukelti rimtesnių gedimų.
Štai keletas pavyzdžių, kokie saugikliai gali būti naudojami skirtingoms sistemoms (konkretūs amperai gali skirtis priklausomai nuo modelio):
- Žibintai: 10A - 15A
- Langų valytuvai: 20A - 25A
- Garso sistema: 10A - 20A
- Centrinis užraktas: 15A - 20A
- Klimato kontrolė: 20A - 30A
Kaip patikrinti, ar saugiklis perdegęs
Jei nustojo veikti kuri nors automobilio elektros sistema (pvz., neveikia radijas, valytuvai, žibintai), pirmiausia reikėtų patikrinti atitinkamą saugiklį. Yra keli būdai tai padaryti:
Vizualinis patikrinimas
Tai paprasčiausias būdas. Suradę reikiamą saugiklį pagal schemą, atsargiai jį ištraukite iš lizdo. Tam dažnai saugiklių dėžutėje būna specialus plastikinis pincetas, bet galima naudoti ir nedideles reples (atsargiai, nespauskite per stipriai). Ištraukę saugiklį, apžiūrėkite jį prieš šviesą. Dauguma standartinių "blade" tipo saugiklių turi permatomą plastikinį korpusą, per kurį matosi U formos metalinė juostelė viduje. Jei ši juostelė yra nepažeista, vientisa - saugiklis geras. Jei juostelė yra nutrūkusi, perdegusi (matosi tamsi dėmė ar akivaizdus trūkis) - saugiklis perdegęs ir jį reikia pakeisti.
Kartais vizualiai sunku nustatyti, ar saugiklis perdegęs, ypač jei jis nepermatomas arba trūkis labai mažas. Tokiu atveju geriau naudoti tikrinimo prietaisus.
Tikrinimas multimetru ar testeriu
Patikimesnis būdas yra naudoti multimetrą arba specialų automobilinį testerį.
- Multimetru (varžos matavimo režimu): Nustatykite multimetrą į varžos matavimo (Ω) arba grandinės tęstinumo (pypsėjimo) režimą. Prilieskite multimetro zondus prie abiejų saugiklio metalinių kontaktų (kojelių). Jei saugiklis geras, multimetras rodys labai mažą varžą (artimą nuliui) arba supypsės. Jei saugiklis perdegęs, multimetras rodys begalinę varžą (dažniausiai žymima "OL", "1" ar pan.) arba nepypsės. Saugiklį galima tikrinti tiek išimtą, tiek neišimtą (jei yra prieiga prie kontaktų viršuje), tačiau tikrinant neišimtą, būtina išjungti degimą ir atitinkamą grandinę.
- Automobiliniu testeriu (lempute): Tai paprastas prietaisas su lempute ir dviem laidais (vienas su smaigaliu, kitas su gnybtu). Prijunkite gnybtą prie patikimo įžeminimo taško (pvz., metalinės kėbulo dalies). Įjunkite degimą (arba tik tą grandinę, kurią tikrinate, jei įmanoma). Prilieskite testerio smaigalį prie abiejų saugiklio kontaktinių taškų (dažniausiai jie yra saugiklio viršuje, prieinami neišėmus saugiklio). Jei saugiklis geras, lemputė turi užsidegti palietus abu kontaktus. Jei lemputė užsidega palietus tik vieną kontaktą, o kito ne - saugiklis perdegęs. Jei lemputė neužsidega palietus nė vieno kontakto, problema gali būti pačioje grandinėje prieš saugiklį (nėra maitinimo).
Saugiklio keitimas
Kaip pakeisti perdegusį saugiklį
Pakeisti saugiklį yra nesudėtinga procedūra, tačiau svarbu laikytis saugumo reikalavimų:
- Išjunkite degimą. Prieš pradedant bet kokius darbus su elektros sistema, įsitikinkite, kad automobilio degimas yra išjungtas, o raktelis ištrauktas iš spynelės. Taip pat išjunkite visus elektros prietaisus (šviesas, radiją ir pan.).
- Raskite saugiklių dėžutę. Nustatykite, kurioje dėžutėje (variklio skyriuje ar salone) yra perdegęs saugiklis.
- Nuimkite dangtelį. Atsargiai nuimkite saugiklių dėžutės dangtelį.
- Identifikuokite perdegusį saugiklį. Pagal schemą ant dangtelio arba vartotojo vadove raskite neveikiančios grandinės saugiklį.
- Išimkite seną saugiklį. Naudodami specialų pincetą (jei yra) arba mažas reples, atsargiai ištraukite perdegusį saugiklį iš jo lizdo. Stenkitės traukti tiesiai, nejudindami į šonus, kad nepažeistumėte lizdo kontaktų. Paprastai saugiklių dėžutėje yra specialus įrankis (saugiklių ištraukėjas), skirtas saugiklius išimti. Jei jo nėra, galite naudoti replę arba pincetą, bet būkite atsargūs, kad nepažeistumėte kontaktų.
- Patikrinkite naujo saugiklio galingumą. Įsitikinkite, kad naujas saugiklis yra lygiai tokio paties galingumo (amperų) kaip ir senasis. Amperų reikšmė yra įspausta ant saugiklio viršaus ir nurodyta spalva.
- Įstatykite naują saugiklį. Tvirtai įspauskite naują saugiklį į tuščią lizdą. Jis turėtų įsistatyti iki galo ir tvirtai laikytis.
- Uždėkite dangtelį. Užfiksuokite saugiklių dėžutės dangtelį atgal į vietą.
- Patikrinkite veikimą. Įjunkite degimą ir patikrinkite, ar anksčiau neveikusi sistema dabar veikia.
Svarbu: Visada naudokite tiksliai tokio paties galingumo (amperų) saugiklį. Niekada nekeiskite perdegusio saugiklio stipresniu - tai gali sukelti rimtus elektros sistemos pažeidimus ar net gaisrą. Jei neturite tinkamo galingumo saugiklio, geriau laikinai pasiskolinti jį iš mažiau svarbios grandinės (pvz., galinio lango apiplovimo), kol įsigysite naują, nei dėti netinkamą.
Dažniausiai pasitaikančios Opel Meriva saugiklių grandinės ir jų reikšmės
Nors tikslus sąrašas priklauso nuo konkretaus modelio metų ir komplektacijos, čia pateikiami keli pavyzdžiai, kokias grandines paprastai saugo saugikliai skirtingų kartų Opel Meriva modeliuose. Visada remkitės savo automobilio vartotojo vadovu arba schema ant saugiklių dėžutės dangtelio!
Opel Meriva A (apie 2002-2010 m.) saugiklių specifika
Meriva A modelis visuomenei buvo pristatytas Paryžiaus automobilių parodoje 2002 m. rugsėjį, o Europoje parduoti pradėtas 2003 m. gegužę. Automobilis buvo sukurtas GM Brazilijos centre, trečiosios kartos Corsa pagrindu.
Variklio skyriaus saugikliai (pavyzdžiai)
Čia dažniausiai randami galingesnių sistemų saugikliai:
- Variklio valdymo blokas (ECU)
- Kuro siurblys
- Starterio relė
- Aušinimo ventiliatorius (gali būti kelių greičių, su keliais saugikliais/relėmis)
- ABS/ESP sistema
- Žibintų apiplovimo siurblys (jei yra)
- Kaitinimo žvakės (dyzeliniams varikliams)
- Automatinės greičių dėžės valdymas (jei yra)
- Garso signalas
Ant akumuliatoriaus lentynos laikiklio dažnai yra blokas su papildoma variklio aušinimo ventiliatoriaus rele.
Salono saugiklių dėžutė (pavyzdžiai)
Internete randama informacija mini konkrečius numerius Meriva A salono dėžutei (pvz., 1-10, 16, 37). Tai gali atitikti šias ar panašias funkcijas:
- F1: Centrinis valdymo modulis (BCM)
- F2: Imobilizatorius, avariniai žibintai, išoriniai žibintai (gali būti dalis)
- F3: Priekinių žibintų plovikliai (kartais variklio skyriuje)
- F4: Informacijos ir pramogų sistema (radijas, ekranas), dyzelinio variklio elektronika (dalis)
- F7: Starteris (valdymo grandinė), dyzelinio variklio elektronika
- F8: Garso signalas (kartais variklio skyriuje)
- F9: Degalų įpurškimo sistema (dalis), degalų siurblys (valdymo grandinė), stovėjimo šildytuvas (jei yra)
- F10: Posūkių signalai
- F16 / F37 (arba panašūs): Cigarečių degiklio lizdas / 12V maitinimo lizdas (dažnai 15A arba 20A)
- Kiti saugikliai: Prietaisų skydelis, salono apšvietimas, langų valytuvai (priekiniai/galiniai), langų keltuvai, veidrodėlių valdymas, oro kondicionierius/šildymas (HVAC), oro pagalvių sistema (SRS), centrinis užraktas, galinio lango šildymas.
Pastaba: Aukščiau pateikti pavyzdžiai yra orientaciniai ir gali skirtis. Kai kurios funkcijos gali turėti kelis saugiklius arba būti sujungtos kitaip.
Opel Meriva B (apie 2010-2017 m.) saugiklių specifika
Meriva B turi modernesnę elektros architektūrą, todėl saugiklių išdėstymas ir paskirtys gali skirtis nuo Meriva A. Tikėtina, kad bus daugiau saugiklių, susijusių su elektroninėmis sistemomis.
Galimos variklio skyriaus grandinės
Panašios į Meriva A, bet gali apimti ir:
- Start-Stop sistemos komponentai
- Elektrinis vairo stiprintuvas (EPS)
- Įvairūs jutikliai ir moduliai (pvz., lietaus jutiklis, šviesos jutiklis)
- Pažangesnės variklio valdymo funkcijos
Galimos salono grandinės
Be Meriva A būdingų funkcijų, Meriva B gali turėti saugiklius, skirtus:
- Moderniai multimedijos/navigacijos sistemai (pvz., IntelliLink)
- USB jungtims
- Parkavimo davikliams (priekiniams/galiniams)
- Galinio vaizdo kamerai
- Elektroniniam stovėjimo stabdžiui (EPB)
- Pažangesnei klimato kontrolės sistemai
- Sėdynių šildymui
- Įvairiems vairuotojo pagalbos sistemų moduliams (jei įrengta)
Meriva B atveju ypač svarbu remtis konkretaus automobilio vartotojo vadovu, nes sistemų įvairovė ir sudėtingumas yra didesni.
Relės Opel Meriva sistemoje
Šalia saugiklių dėžutėse dažnai rasite ir reles. Relė yra elektromechaninis jungiklis, kuris leidžia mažos galios signalui valdyti didelės galios grandinę. Pagrindinė OPEL MERIVA relių paskirtis - valdyti įjungimo, išjungimo, srovės padavimo procesus. Dažniausiai relės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos.
Pavyzdžiui, nedidelė srovė iš degimo spynelės ar valdymo bloko aktyvuoja relę, kuri savo ruožtu įjungia didelę srovę vartojantį komponentą, pvz., starterį, kuro siurblį ar aušinimo ventiliatorių. Relės taip pat gali sugesti (pvz., "sulipti" kontaktai arba perdegti ritė). Jei saugiklis yra geras, bet grandinė neveikia, problema gali būti relėje. Sugedusi ventiliatoriaus relė gali būti viena iš priežasčių, kodėl radiatoriaus ventiliatorius nuolat sukasi. Tokiu atveju relė gali „prikibti“ ir nuolat tiekti įtampą ventiliatoriui.
Tinkamai veikianti OPEL MERIVA relių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti OPEL MERIVA saugiklius ir reles, nes šios dalys sugesdamos apsaugo nuo didelių elektros sistemos gedimų. Tinkamai prižiūrimi ir reguliariai tikrinami OPEL MERIVA relės ir saugikliai tarnaus ilgai ir efektyviai.
Ką daryti, jei saugiklis nuolat perdega?
Jei pakeitus saugiklį jis iš karto arba po trumpo laiko vėl perdega, tai aiškus signalas, kad grandinėje yra rimtesnė problema. Dažniausios priežastys:
- Trumpasis jungimas: Tai reiškia, kad pažeistas laidas liečiasi prie kėbulo (įžeminimo) arba kito laido, sukeldamas nekontroliuojamą srovės padidėjimą. Reikia ieškoti pažeistos laidyno vietos.
- Komponento gedimas: Pats elektros prietaisas (pvz., varikliukas, siurblys, lemputė) gali būti sugedęs ir vartoti per daug srovės.
- Perkrova: Prie grandinės prijungta per daug prietaisų arba naudojamas netinkamas komponentas (pvz., per galinga lemputė).
Tokiu atveju nereikėtų tiesiog keisti saugiklių vienas po kito. Būtina rasti ir pašalinti gedimo priežastį. Jei neturite patirties elektros sistemų diagnostikoje, geriausia kreiptis į kvalifikuotą automobilių elektriką ar Opel servisą.
Jei pakeitus saugiklį problema išlieka (komponentas neveikia, bet saugiklis neperdega), problema gali būti kitur: pačiame komponente, jungtyse, laiduose (nutrūkimas), įžeminimo taške arba valdymo modulyje/relėje.
Saugumo priemonės dirbant su saugikliais
Nors darbas su saugikliais nėra labai pavojingas, visada laikykitės pagrindinių saugumo taisyklių:
- Visada išjunkite degimą prieš tikrinant ar keičiant saugiklius.
- Nenaudokite didesnio galingumo saugiklių nei nurodyta gamintojo.
- Niekada neapeikite saugiklio (pvz., nedėkite vielutės ar monetos vietoj jo) - tai gali sukelti gaisrą!
- Jei dirbate variklio skyriuje, saugokitės įkaitusių dalių ir besisukančių mechanizmų (pvz., ventiliatoriaus).
- Naudokite tinkamus įrankius (pincetą, reples), kad nepažeistumėte saugiklių ar lizdų.
- Jei nesate tikri dėl gedimo priežasties ar kaip jį pašalinti, kreipkitės pagalbos į profesionalus.
- Esant rimtesniems elektros darbams, rekomenduojama atjungti neigiamą (-) akumuliatoriaus gnybtą.
Patarimai, kaip išvengti saugiklių problemų
Norėdami išvengti problemų su Opel Meriva saugikliais, laikykitės šių patarimų:
- Reguliariai tikrinkite saugiklius.
- Naudokite tik tinkamo amperų skaičiaus saugiklius.
- Saugokite saugiklių dėžutę nuo drėgmės ir korozijos.
- Nenaudokite per daug prietaisų vienu metu prie vienos grandinės.
- Jei saugiklis dažnai perdega, nustatykite ir pašalinkite priežastį. Kreipkitės į specialistą, jei nesate tikri, kaip tai padaryti.

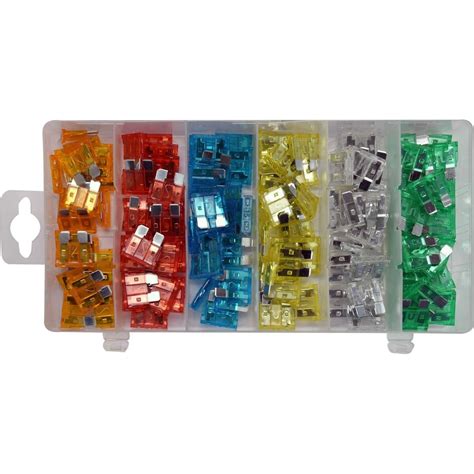

- Laikykite atsarginių saugiklių rinkinį automobilyje.
Kur įsigyti Opel Meriva saugiklių?
Opel Meriva saugiklių galite įsigyti daugelyje vietų:
- Automobilių dalių parduotuvės: Tai yra labiausiai paplitusi vieta.
- Degalinės: Daugelis degalinių parduoda pagrindinius saugiklių rinkinius.
- Internetinės parduotuvės: Galite rasti platų saugiklių pasirinkimą internetu.
- Opel atstovybės: Galite įsigyti originalius Opel saugiklius atstovybėje.
Prieš pirkdami saugiklius, įsitikinkite, kad žinote reikiamą tipą ir amperų skaičių. Taip pat, verta įsigyti atsarginių saugiklių rinkinį, kad turėtumėte juos po ranka, jei prireiktų.
