Automobilio elektros sistema yra sudėtinga ir svarbi šiuolaikinio automobilio dalis, atsakinga už variklio užvedimą, apšvietimą ir daugelį kitų funkcijų. Sklandus elektros sistemos veikimas užtikrina transporto priemonės našumą, saugumą ir komfortą.
Kas yra relė?
Viena iš svarbių elektros sistemos komponentų yra relė. Ji veikia kaip elektrinis jungiklis, kuris valdo didelės galios grandines, naudodamas mažos galios signalą. Tai leidžia efektyviai valdyti tokias sistemas kaip priekiniai žibintai, nereikalaujant didelės srovės tiesiai iš jungiklio salone.
Priekinių žibintų relė Opel Astra H
Opel Astra H modelyje priekinių žibintų relė atlieka kritinę funkciją, užtikrindama tinkamą apšvietimą kelio sąlygomis. Priekinių žibintų relė Opel Astra H yra mažas elektrinis prietaisas, kuris perduoda energiją iš automobilio akumuliatoriaus į priekinius žibintus. Kai įjungiamos šviesos, jungiklis salone siunčia silpną signalą į relę. Šis signalas suaktyvina relės viduje esantį elektromagnetą, kuris uždaro grandinę ir leidžia didesnei srovei tekėti tiesiai iš akumuliatoriaus į žibintus. Tokiu būdu relė apsaugo jungiklį nuo perkaitimo ir gedimų, nes jis valdo tik silpną valdymo signalą, o ne visą žibintų srovę.
Priekinių žibintų relės svarba
Tinkamas priekinių žibintų veikimas yra būtinas saugiam vairavimui, ypač tamsoje, esant prastoms oro sąlygoms (lietus, rūkas, sniegas) ar kelyje esant kliūtims. Jei priekinių žibintų relė sugedusi, žibintai gali neįsijungti visai, mirksėti ar šviesti silpniau. Tai ne tik kelia pavojų vairuotojui ir kitiems eismo dalyviams, bet ir gali lemti administracinę atsakomybę už netinkamą transporto priemonės techninę būklę.
Dažniausios gedimo priežastys
Kaip ir bet kuris automobilio komponentas, relė gali sugesti. Dažniausios gedimo priežastys apima:
- Perdegimas: Dėl nuolatinės apkrovos ir karščio relės vidinės dalys gali sugesti.
- Oksidacija: Kontaktai relės viduje ar jungties kištuke gali oksiduotis, sutrikdydami elektros grandinės pralaidumą.
- Mechaniniai pažeidimai: Vibracija ar smūgiai gali pažeisti relės korpusą ar vidinius komponentus.
- Gamyklinis brokas: Nors ir retai, pasitaiko ir gamyklinių defektų turinčių relių.
Sugedusios relės atpažinimas
Simptomai, rodantys galimą priekinių žibintų relės gedimą Opel Astra H automobilyje, gali būti:
- Vienas ar abu priekiniai žibintai nešviečia.
- Priekiniai žibintai mirksi arba šviečia nestabiliai.
- Žibintai įsijungia tik kartais.
- Kiti automobilio elektros prietaisai veikia netinkamai (nors tai gali reikšti ir kitus gedimus).
Priekinių žibintų relės keitimas Opel Astra H
Relės keitimas paprastai nėra sudėtinga procedūra, tačiau reikalauja kruopštumo ir tinkamų įrankių. Prieš pradedant darbus, svarbu atjungti automobilio akumuliatoriaus minuso gnybtą, kad būtų išvengta trumpojo jungimo. Relė paprastai yra sumontuota specialioje dėžutėje, dažnai variklio skyriuje arba po prietaisų skydeliu. Reikia rasti tinkamą relę (dažnai jos yra pažymėtos simboliais ar numeriais), atjungti jos jungtis ir pakeisti nauja. Svarbu naudoti tik tinkamos specifikacijos ir kokybės relę, skirtą Opel Astra H.
Jei nesate tikri dėl savo gebėjimų ar neturite reikiamų įrankių, geriausia kreiptis į specialistus automobilių servise. Jie greitai ir profesionaliai atliks diagnostiką ir pakeis sugedusią relę.
Saugiklių dėžutės vieta ir schemos: „Opel Astra H“ (2004–2009 m.)
Opel Astra H (2004-2009) saugiklių dėžučių ir relių vietos
Opel Astra H - tai trečioji kompaktinės klasės lengvojo automobilio Opel Astra karta, gaminta 2004, 2005, 2006, 2007, 2008, 2009 metais su benzininiais ir dyzeliniais varikliais. Per tą laiką automobilis buvo atnaujintas.
Elementų, esančių jūsų Opel Astra H blokuose, paskirtis gali skirtis nuo parodytos ir priklauso nuo pagaminimo metų, pristatymo šalies ir elektroninės įrangos lygio.

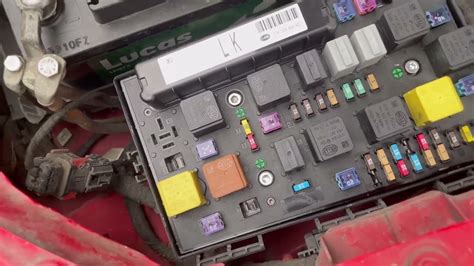

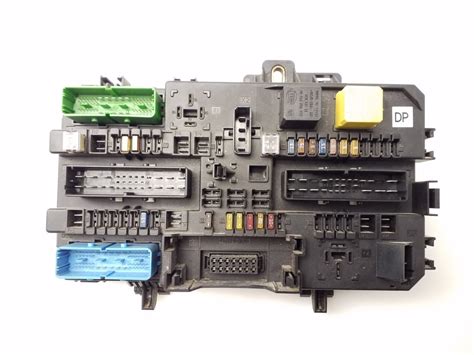

Blokas po gaubtu
Jis yra kairėje variklio skyriaus pusėje, šalia statramsčio, ir yra uždengtas apsauginiu dangteliu. Jį sudaro dvi dalys: saugiklių ir relių dėžutė bei didelės galios saugiklių dėžutė.
Saugiklių aprašymas
| Saugiklis | Amperažas | Paskirtis |
|---|---|---|
| fb1 | 50A | Elektrohidraulinis kietasis stogas |
| fb2 | 80A | Dyzelinas (užvedimo paankstinimo valdiklis) |
| fb3 | 80A | EGUR |
| fb4 | 30A / 100A | Papildomas šildytuvas IH / Papildomas šildytuvas - elektrinis salono EH |
| fb5 | 80A | REC/galinėje saugiklių dėžutėje |
| fb6 | 80A | REC/galinėje saugiklių dėžutėje |
| F1 | 20A | Stabdžių antiblokavimo sistema (ABS) |
| F2 | 30A | Stabdžių antiblokavimo sistema (ABS) |
| F3 | 30A | Šildymo, vėdinimo, oro kondicionavimo (ŠVOK) sistema |
| F4 | 30A | Šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistema |
| F5 | 30/40A | Aušinimo ventiliatorius 1* |
| F6 | 30/40A | Aušinimo ventiliatorius 2* |
| F7 | 10A / 20A | Priekinio stiklo apliejiklis / Centrinis užraktas ZV (be REC) |
| F8 | 15A / 10A | Garsas / Centrinis užraktas ZV, poveržlė priekyje, gale WA (be REC) |
| F9 | 25A | Priekinių žibintų ploviklis / Šildomas galinis stiklas HFH (K17_X125) (be REC) |
| F10 | 7,5 A | Į DIAG |
| F11 | 7,5 A | Įrankiai |
| F12 | 5A / 7,5 A | Cirkuliacinis siurblys / Informacinio ekrano ID, Dvigubo garso TWA, DAB skaitmeninis transliavimas, TCV Balso valdymas Telefonas (be REC) |
| F13 | 15A / 5A | Rūko žibintai / vidinis žibintas IRL (K18_X125) |
| F14 | 30A | Valytuvas |
| F15 | 30A | Durų valytuvas |
| F16 | 5A | Variklio valdymo blokas / Open-Start / Stop sistema (be REC) ABS-ESP, garsinis signalas (K4_X125), oro kondicionierius, pusiau automatinis oro kondicionierius, elektroninė klimato kontrolė, stabdžių žibintų jungiklis, hidraulinis kietasis stogas |
| F17 | 25A | Kuro filtro šildymas (dyzeliniai modeliai) |
| F18 | 25A | Starteris |
| F19 | 30A | Transmisijos elektronika |
| F20 | 10A | Oro kondicionierius / garsinis signalas (K4_X125) |
| F21 | 20A | Variklio elektronika |
| F22 | 7,5 A | Elektroninis variklis |
| F23 | 10A | Prisitaikanti priekinių žibintų sistema (AFL), priekinių žibintų spindulio metimo reguliavimas |
| F24 | 15A | Kuro siurblys |
| F25 | 15A | Transmisijos elektronika |
| F26 | 10A | Variklio elektronika |
| F27 | 5A | Vairo stiprintuvas |
| F28 | 5A | Pavarų dėžės elektronika |
| F29 | 7,5 A | Transmisijos elektronika / Automatinė pavarų dėžė / „Easytronic“ valdymo blokas (su REC) |
| F30 | 10A | Variklio elektronika (uždegimo ritės) |
| F31 | 10A / 15A | Prisitaikanti priekinių žibintų sistema (AFL). Priekinių žibintų diapazono reguliavimas / Galinio stiklo valytuvas (K56) (be REC) |
| F32 | 5A | Stabdžių sistemos įspėjamoji lemputė, oro kondicionierius, sankabos pedalo jutiklis |
| F33 | 5A | Adaptyvių priekinių žibintų sistema (AFL) Priekinių žibintų diapazono reguliavimas |
| F34 | 7.5A | Vairo kolonėlės modulio valdymo blokas |
| F35 | 20A | Informacijos ir pramogų sistema |
| F36 | 7,5 A / 15 A | Mobilusis telefonas / Radijas / Dvi garso / Daugiafunkcis ekranas / Cigarečių degiklis (be REC) |
Vienoje versijoje už cigarečių degiklio veikimą atsakingas 15A saugiklis numeriu 36. Kitais atvejais žiūrėkite bloką bagažinėje.
Reles užduotis
- K1 (K11_X125): Radiatoriaus ventiliatorius (FE5, FE6)
- K2 (K12_X125): Radiatoriaus ventiliatorius (FE5, FE6)
- K3 (K7_X125): Priekinių žibintų plovimo siurblys (FE9) (su REC)
- K3 (K17_X125): Šildomas galinis stiklas (FE9) (be REC)
- K4 (K16_X125): Priekiniai rūko žibintai (FE13) (su REC)
- K4 (K18_X125): Paleidimo blokavimas (vidaus apšvietimas ir kt.) (FE13) (be REC)
- K5 (K5_X125): Priekinio stiklo valytuvas, žemas/aukštas lygis (FE14, FE15)
- K6 (K6_X125): Valytuvas, įjungimas/išjungimas (FE14, FE15)
- K7 (K15_X125): Salono ventiliatorius - oro kondicionavimas / šildymas (FE4)
- K8 (K14_X125): Filtro šildytuvas (dyzelinas) (FE17) (su REC)
- K8 (K8_X125): Oro kondicionieriaus kompresorius (FE17) (be REC)
- K9 (K1_X125): Starteris (FE18, K3_X125)
- K10 (K13_X125): Radiatoriaus ventiliatorius (FE5, FE6)
- K11 (K8_X125): A/C kompresorius (FE20, FE32) (su REC)
- K11 (K4_X125): Garso signalas (FE20, FE16) (be REC)
- K12 (K2_X125): Variklio valdymo valdiklis (FE21, FE26, FE32)
- K13 (K10_X125): Kuro siurblys (FE24)
- K14 (K3_X125): 15 kaištis (ant K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Atskiri relės elementai gali būti išdėstyti už pagrindinio įrenginio ribų, pavyzdžiui:
- K30A: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K30B: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K84LD/RD: Relė - hidraulinis blokas (minkštas stogas) (FB1)
- K93: Pavarų svirties atleidimo relė (AF17 / 4, AF22 / 4 automatinė pavarų dėžė)

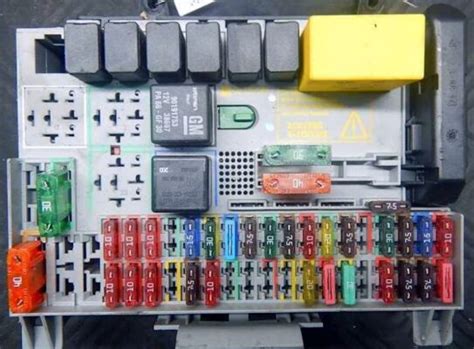

Blokas bagažo skyriuje
Jis yra už kairiojo apmušalo.
Parinktis 1
Žymėjimas
| Numeris | Amperažas | Paskirtis |
|---|---|---|
| 1 | 25 / 30A | Elektrinė pavara priekiniams langams valdyti |
| 2 | - | Nenaudojamas |
| 3 | 7.5A | Prietaisų grupė |
| 4 | 5A | Šildymas / oro kondicionavimas / oro kondicionavimas (ŠVOK) |
| 5 | 7,5A | Oro pagalvės |
| 6-10 | - | Nenaudojami |
| 11 | 25A | Šildomas galinis langas (galinių durų stiklas) |
| 12 | 15A | Galinis valytuvas |
| 13 | 5A | Parkavimo pagalba |
| 14 | 7.5A | Oro kondicionavimo sistema |
| 15 | - | Nenaudojamas |
| 16 | 5A | Sėdynės užimtumo atpažinimas / Open-Start |
| 17 | 5A | Lietaus jutiklis / oro kokybės jutiklis / padangų slėgio stebėjimo sistema / vidinis galinio vaizdo veidrodėlis |
| 18 | 5A | Prietaisai / jungikliai |
| 19 | - | Nenaudojamas |
| 20 | 10A | Dinaminis sklendžių valdymas (CDC) |
| 21 | 7,5A | Šildomi išoriniai veidrodėliai |
| 22 | 25A | Viršutinis liukas |
| 23 | 25/30A | Galiniai elektriniai langai |
| 24 | 7,5 A | Diagnostinė jungtis |
| 25 | - | Nenaudojamas |
| 26 | 7,5A | Elektra sulankstomi išoriniai veidrodėliai |
| 27 | 5A | Ultragarsinis jutiklis, apsaugos nuo vagystės sistema |
| 28 | - | Nenaudojamas |
| 29 | 15A | Cigarečių žiebtuvėlis, priekinis kištukas |
| 30 | 10A | Galinis lizdas papildomiems elektros prietaisams prijungti |
| 31 | - | Nenaudojamas |
| 32 | - | Open&Start sistema |
| 33 | - | Nenaudojamas |
| 34 | 25A | Viršutinis liukas |
| 35 | 10A | Galinis lizdas papildomiems elektros prietaisams prijungti |
| 36 | 20A | Lizdas |
| 37 | 5A | Vidaus apšvietimas |
| 38 | 30A | Centrinis užraktas, gnybtas "30" |
| 39 | 15A | Šildoma priekinė kairioji sėdynė |
| 40 | 15A | Dešinės priekinės sėdynės šildymas |
| 41-44 | - | Nenaudojami |
Už cigarečių degiklio veikimą atsakingas saugiklis numeris 29 (15A), o už papildomus lizdus - saugiklis 30 (10A).
Reles
- K2 (K3_X131): Šildomo galinio lango relė, veidrodėliai (FR11, FR21), (FB5, FB6)
- K3 (K1_X131): Relė - 15 kaištis (prie FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131): Relė - 15a kontaktas (FR39, FR40)
Parinktis 2
Schemos dekodavimas
| Saugiklis | Amperažas | Paskirtis |
|---|---|---|
| F50 | 10A | Oro kondicionierius AC (ant relės K5) |
| F51 | 15A | Rūko žibintai (priekyje) (ant relės K39) |
| F52 | 15A | Papildoma jungtis (galinis cigarečių degiklis) AC |
| F53 | 7.5A | Šildomi veidrodėliai |
| F54 | 30A | FHF priekiniai langai |
| F55 | 30A | Galiniai langai FHR |
| F56 | 7,5A | Galiniai žibintai (K71), užraktas be rankenos (K24D) |
Relės
- K5: Relė - oro kondicionieriaus kompresorius (FE33, F50)
- K24D: Blokavimo relė (F56)
- K39: Rūko žibintų relė priekyje (F51)
- K56: Relė - valytuvas, galinis stiklas (FE31, FE33)
- K71: Relė - atbulinės eigos žibintai (F56, FE33)
