Opel Astra H - tai trečioji kompaktinės klasės lengvojo automobilio Opel Astra karta, gaminta 2004-2009 metais su benzininiais ir dyzeliniais varikliais. Per šį laikotarpį automobilis buvo atnaujintas, o jo elektrinė sistema, kaip ir bet kurio kito automobilio, yra apsaugota saugikliais ir relėmis. Opel Astra H yra populiarus automobilis, ir norint užtikrinti tinkamą visų elektrinių prietaisų funkcionavimą, svarbu žinoti apie jo saugiklių sistemą.
Šiame straipsnyje rasite valdymo blokų vietą, išsamų Opel Astra H saugiklių dėžučių ir relių aprašymą, jų schemas ir nuotraukų vykdymo pavyzdžius. Taip pat aptarsime, kaip pakeisti saugiklius ir ką daryti dažniausiai pasitaikančių gedimų atveju.
Kas yra Saugiklis ir Relė bei Kodėl Jie Svarbūs?
Saugiklis - tai apsauginis įtaisas, skirtas apsaugoti automobilio elektros grandines nuo perkrovos ar trumpojo jungimo. Jis veikia kaip silpna grandis grandinėje: esant per didelei srovei, saugiklis perdegia, nutraukdamas elektros tiekimą ir apsaugodamas brangesnius komponentus nuo sugadinimo. Tai panašu į elektros tinklo grandinės pertraukiklį jūsų namuose. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais (nuo 5A iki 120A).
Relė - tai elektros jungiklis, valdomas elektros srovės. Pagrindinė Opel Astra H relių paskirtis yra valdyti įjungimo, išjungimo ir srovės padavimo procesus. Relės dažniausiai yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos.
Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama patikrinti Opel Astra H saugiklius ir reles, nes šios dalys, sugedusios, apsaugo nuo didelių elektros sistemos gedimų. Tinkamai veikianti relių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami, Opel Astra H relės ir saugikliai tarnaus ilgai ir efektyviai.
Saugiklių Tipai
Opel Astra H automobilyje naudojami kelių tipų saugikliai, įskaitant:
- Peiliiniai saugikliai (Blade fuses): Tai yra labiausiai paplitęs tipas, turintis plokščią korpusą su dviem atvirais kontaktais. Jie yra įvairių dydžių ir spalvų, atitinkančių skirtingą srovės stiprumą.
- Stikliniai saugikliai (Glass tube fuses): Senesnio tipo saugikliai, turintys stiklinį korpusą, per kurį matomas vidinis laidininkas.
- Mini peiliiniai saugikliai (Mini blade fuses): Mažesnė peiliinių saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
Saugiklių Spalvos Kodavimas
Saugikliai yra spalvomis koduoti, kad būtų lengviau nustatyti jų srovės stiprumą:
- Ruda (5A)
- Raudona (10A)
- Mėlyna (15A)
- Geltona (20A)
- Žalia (30A)
Svarbu: Visada naudokite tokio paties srovės stiprumo saugiklį, kaip ir originalus. Naudojant didesnio srovės stiprumo saugiklį, gali būti pažeisti laidai ir įrenginiai, o tai gali sukelti net gaisrą.
Opel Astra H Saugiklių Blokų Vietos
Opel Astra H turi kelis saugiklių blokus, išsidėsčiusius skirtingose automobilio vietose. Elementų, esančių blokuose, paskirtis gali skirtis nuo parodytos ir priklauso nuo pagaminimo metų, pristatymo šalies ir elektroninės įrangos lygio. Pagrindiniai saugiklių blokai yra šie:
1. Blokas po Gaubtu (Variklio Skyriaus Saugiklių Blokas)
Šis blokas yra kairėje variklio skyriaus pusėje, šalia statramsčio, ir yra uždengtas apsauginiu dangteliu. Jį sudaro dvi dalys: saugiklių ir relių dėžutė bei didelės galios saugiklių dėžutė. Ši dėžutė apsaugo variklio valdymo sistemas, tokias kaip degimo sistema ir kuro siurblys.
Didelės Galios Saugikliai (FB)
Didelės galios saugikliai yra skirti apsaugoti pagrindinius automobilio komponentus.
| Žymėjimas | Srovės stiprumas | Paskirtis |
|---|---|---|
| FB1 | 50A | Elektrohidraulinis kietasis stogas HT |
| FB2 | 80A | Dyzelinas (užvedimo paankstinimo valdiklis) |
| FB3 | 80A | EGUR (elektrinis vairo stiprintuvas) |
| FB4 | 30A / 100A | Papildomas šildytuvas IH / Papildomas šildytuvas - elektrinis salono EH |
| FB5 | 80A | REC / Galinėje saugiklių dėžutėje |
| FB6 | 80A | REC / Galinėje saugiklių dėžutėje |
Saugikliai (F) Variklio Skyriaus Bloke
Toliau pateikiamas išsamus variklio skyriaus saugiklių aprašymas. Atkreipkite dėmesį, kad kai kurios vertės ir paskirtys gali skirtis priklausomai nuo komplektacijos (pvz., su REC arba be REC).
| Nr. | Srovės stiprumas | Paskirtis |
|---|---|---|
| F1 | 20A | Stabdžių antiblokavimo sistema (ABS) |
| F2 | 30A | Stabdžių antiblokavimo sistema (ABS) |
| F3 | 30A | Šildymo, vėdinimo, oro kondicionavimo (ŠVOK) sistema |
| F4 | 30A | Šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistema |
| F5 | 30/40A | Aušinimo ventiliatorius 1* |
| F6 | 30/40A | Aušinimo ventiliatorius 2* |
| F7 | 10A / 20A | Priekinio stiklo apliejiklis / (be REC) Centrinis užraktas ZV |
| F8 | 15A / 10A | Garsas / (be REC) Centrinis užraktas ZV, poveržlė priekyje, gale WA |
| F9 | 25A | Priekinių žibintų ploviklis / (be REC) Šildomas galinis stiklas HFH (K17_X125) |
| F10 | 7,5A | Į DIAG (diagnostinė jungtis) |
| F11 | 7,5A | Įrankiai |
| F12 | 5A / 7,5A | Cirkuliacinis siurblys / (be REC) Informacinio ekrano ID, Dvigubo garso TWA, DAB skaitmeninis transliavimas, TCV Balso valdymas Telefonas |
| F13 | 15A / 5A | Rūko žibintai / Vidinė apšvietimo lemputė IRL (K18_X125) |
| F14 | 30A | Valytuvas |
| F15 | 30A | Durų valytuvas |
| F16 | 5A | Variklio valdymo blokas / Open-Start / Stop sistema (be REC) ABS-ESP, garsinis signalas (K4_X125), oro kondicionierius, pusiau automatinis oro kondicionierius, elektroninė klimato kontrolė, stabdžių žibintų jungiklis, hidraulinis kietasis stogas |
| F17 | 25A | Kuro filtro šildymas (dyzeliniai modeliai) |
| F18 | 25A | Starteris |
| F19 | 30A | Transmisijos elektronika |
| F20 | 10A | Oro kondicionierius / Garsinis signalas (K4_X125) |
| F21 | 20A | Variklio elektronika |
| F22 | 7,5A | Elektroninis variklis |
| F23 | 10A / 15A | Prisitaikanti priekinių žibintų sistema (AFL), priekinių žibintų spindulio metimo reguliavimas / (be REC) Galinio stiklo valytuvas (K56) |
| F24 | 15A | Kuro siurblys |
| F25 | 15A | Transmisijos elektronika |
| F26 | 10A | Variklio elektronika |
| F27 | 5A | Vairo stiprintuvas |
| F28 | 5A | Pavarų dėžės elektronika |
| F29 | 7,5A | Transmisijos elektronika / (su REC) Automatinė pavarų dėžė / „Easytronic“ valdymo blokas |
| F30 | 10A | Variklio elektronika (uždegimo ritės) |
| F31 | 10A | Prisitaikanti priekinių žibintų sistema (AFL) |
| F32 | 5A | Stabdžių sistemos įspėjamoji lemputė, oro kondicionierius, sankabos pedalo jutiklis |
| F33 | 5A | Adaptyvių priekinių žibintų sistema (AFL) Priekinių žibintų diapazono reguliavimas |
| F34 | 7.5A | Vairo kolonėlės modulio valdymo blokas |
| F35 | 20A | Informacijos ir pramogų sistema |
| F36 | 7,5A / 15A | Mobilusis telefonas / Radijas / Dvi garso / Daugiafunkcis ekranas / (be REC) Cigarečių degiklis |
Vienoje versijoje už cigarečių degiklio veikimą atsakingas 15A saugiklis numeriu 36. Kitais atvejais žiūrėkite bloką bagažinėje.
Relės (K) Variklio Skyriaus Bloke
| Relė | Žymėjimas | Paskirtis |
|---|---|---|
| K1 | (K11_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K2 | (K12_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K3 | (K7_X125) | (su REC) Priekinių žibintų plovimo siurblys (FE9) |
| K3 | (K17_X125) | (be REC) Šildomas galinis stiklas (FE9) |
| K4 | (K16_X125) | (su REC) Priekiniai rūko žibintai (FE13) |
| K4 | (K18_X125) | (be REC) Paleidimo blokavimas (vidaus apšvietimas ir kt.) (FE13) |
| K5 | (K5_X125) | Priekinio stiklo valytuvas, žemas/aukštas lygis (FE14, FE15) |
| K6 | (K6_X125) | Valytuvas, įjungimas/išjungimas (FE14, FE15) |
| K7 | (K15_X125) | Salono ventiliatorius - oro kondicionavimas / šildymas (FE4) |
| K8 | (K14_X125) | (su REC) Filtro šildytuvas (dyzelinas) (FE17) |
| K8 | (K8_X125) | (be REC) Oro kondicionieriaus kompresorius (FE17) |
| K9 | (K1_X125) | Starteris (FE18, K3_X125) |
| K10 | (K13_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K11 | (K8_X125) | (su REC) A/C kompresorius (FE20, FE32) |
| K11 | (K4_X125) | (be REC) Garso signalas (FE20, FE16) |
| K12 | (K2_X125) | Variklio valdymo valdiklis (FE21, FE26, FE32) |
| K13 | (K10_X125) | Kuro siurblys (FE24) |
| K14 | (K3_X125) | 15 kaištis (ant K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) |
Atskiri Relės Elementai (už pagrindinio įrenginio ribų)
- K30A: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K30B: Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K84LD/RD: Relė - hidraulinis blokas (minkštas stogas) (FB1)
- K93: Pavarų svirties atleidimo relė (AF17 / 4, AF22 / 4 automatinė pavarų dėžė)

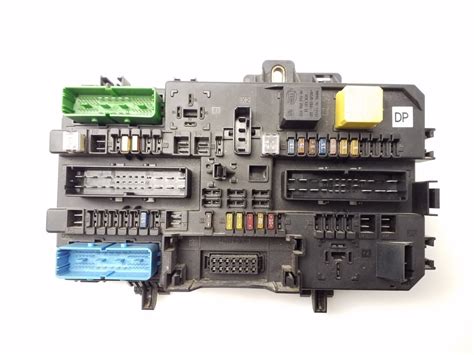

2. Blokas Bagažo Skyriuje (Galinė Saugiklių Dėžutė)
Šis blokas yra už kairiojo bagažinės apmušalo. Jį galima rasti kai kuriuose Opel Astra H modeliuose. Yra kelios šio bloko variantai.
Bagažinės Saugiklių Dėžutė: 1 variantas
| Nr. | Srovės stiprumas | Paskirtis |
|---|---|---|
| 1 | 25/30A | Elektrinė pavara priekiniams langams valdyti |
| 2 | - | Nėra naudojamas |
| 3 | 7,5A | Prietaisų grupė |
| 4 | 5A | Šildymas / Oro kondicionavimas / ŠVOK |
| 5 | 7,5A | Oro pagalvės |
| 6-10 | - | Nėra naudojamas |
| 11 | 25A | Šildomas galinis langas (galinių durų stiklas) |
| 12 | 15A | Galinis valytuvas |
| 13 | 5A | Parkavimo pagalba |
| 14 | 7,5A | Oro kondicionavimo sistema |
| 15 | - | Nėra naudojamas |
| 16 | 5A | Sėdynės užimtumo atpažinimas / Open-Start |
| 17 | 5A | Lietaus jutiklis / Oro kokybės jutiklis / Padangų slėgio stebėjimo sistema / Vidinis galinio vaizdo veidrodėlis |
| 18 | 5A | Prietaisai / Jungikliai |
| 19 | - | Nėra naudojamas |
| 20 | 10A | Dinaminis sklendžių valdymas (CDC) |
| 21 | 7,5A | Šildomi išoriniai veidrodėliai |
| 22 | 25A | Viršutinis liukas |
| 23 | 25/30A | Galiniai elektriniai langai |
| 24 | 7,5A | Diagnostinė jungtis |
| 25 | - | Nėra naudojamas |
| 26 | 7,5A | Elektra sulankstomi išoriniai veidrodėliai |
| 27 | 5A | Ultragarsinis jutiklis, apsaugos nuo vagystės sistema |
| 28 | - | Nėra naudojamas |
| 29 | 15A | Cigarečių žiebtuvėlis, priekinis kištukas |
| 30 | 10A | Galinis lizdas papildomiems elektros prietaisams prijungti |
| 31 | - | Nėra naudojamas |
| 32 | - | Open&Start sistema |
| 33 | - | Nėra naudojamas |
| 34 | 25A | Viršutinis liukas |
| 35 | 10A | Galinis lizdas papildomiems elektros prietaisams prijungti |
| 36 | 20A | Lizdas |
| 37 | 5A | Vidaus apšvietimas |
| 38 | 30A | Centrinis užraktas, gnybtas "30" |
| 39 | 15A | Šildoma priekinė kairioji sėdynė |
| 40 | 15A | Dešinės priekinės sėdynės šildymas |
| 41-44 | - | Nėra naudojamas |
Saugiklis numeris 29 (15A) yra atsakingas už cigarečių degiklio veikimą, o 30 (10A) - papildomiems lizdams.
Relės Bagažo Skyriaus Bloke: 1 variantas
| Relė | Žymėjimas | Paskirtis |
|---|---|---|
| K2 | (K3_X131) | Šildomo galinio lango relė, veidrodėliai (FR11, FR21), (FB5, FB6) |
| K3 | (K1_X131) | Relė - 15 kaištis (prie FR12, FR13, FR14, FR16, FR17, FR18, FR20) |
| K4 | (K2_X131) | Relė - 15a kontaktas (FR39, FR40) |
Bagažinės Saugiklių Dėžutė: 2 variantas
| Nr. | Srovės stiprumas | Paskirtis |
|---|---|---|
| F50 | 10A | Oro kondicionierius AC (ant relės K5) |
| F51 | 15A | Rūko žibintai (priekyje) (ant relės K39) |
| F52 | 15A | Papildoma jungtis (galinis cigarečių degiklis) ACS |
| F53 | 7.5A | Šildomi veidrodėliai |
| F54 | 30A | FHF priekiniai langai |
| F55 | 30A | FHR galiniai langai |
| F56 | 7,5A | Galiniai žibintai (K71), užraktas be rankenos (K24D) |
Relės Bagažo Skyriaus Bloke: 2 variantas
| Relė | Žymėjimas | Paskirtis |
|---|---|---|
| K5 | - | Relė - oro kondicionieriaus kompresorius (FE33, F50) |
| K24D | - | Blokavimo relė (F56) |
| K39 | - | Rūko žibintų relė priekyje (F51) |
| K56 | - | Relė - valytuvas, galinis stiklas (FE31, FE33) |
| K71 | - | Relė - atbulinės eigos žibintai (F56, FE33) |
Kaip Pakeisti Opel Astra H Saugiklį: Žingsnis po Žingsnio
Saugiklio keitimas yra gana paprastas procesas, kurį galite atlikti patys. Visada laikykitės saugos priemonių ir naudokite tinkamus įrankius.
- Išjunkite degimą: Prieš pradėdami bet kokius darbus su elektrine sistema, išjunkite degimą ir išimkite raktą iš spynelės. Tai užtikrins jūsų saugumą.
- Raskite saugiklių bloką: Naudodamiesi savo automobilio savininko vadovu, suraskite saugiklių bloką, kuriame yra sugedęs saugiklis.
- Atidarykite saugiklių bloko dangtelį: Atsargiai atidarykite saugiklių bloko dangtelį.
- Raskite sugedusį saugiklį: Naudodamiesi saugiklių bloko schema (atspausdinta ant dangtelio arba savininko vadove), raskite saugiklį, kuris apsaugo neveikiantį komponentą.
- Patikrinkite saugiklį: Apžiūrėkite saugiklį. Jei jis perdegęs, pamatysite nutrauktą vielą saugiklio viduje. Galite naudoti multimetrą, nustatytą į tęstinumo režimą. Jei saugiklis geras, multimetras rodys tęstinumą.
- Išimkite sugedusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai randamą saugiklių bloke) arba mažas reples su plonomis viršūnėmis, kad atsargiai išimtumėte sugedusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują tokios pačios amperų vertės saugiklį į tą pačią vietą. Įsitikinkite, kad saugiklis tvirtai įstatytas į lizdą.
- Patikrinkite, ar komponentas veikia: Įjunkite degimą ir patikrinkite, ar neveikiantis komponentas dabar veikia.
- Uždarykite saugiklių bloko dangtelį: Uždarykite saugiklių bloko dangtelį.
Saugiklių dėžutės vieta ir schemos: „Opel Astra H“ (2004–2009 m.)
Dažniausios Priežastys, Kodėl Saugikliai Perdega ir Ką Daryti
Saugikliai perdega, kai grandinėje atsiranda per didelė srovė. Dažniausios priežastys yra:
- Trumpasis jungimas: Trumpasis jungimas atsiranda, kai laidai susiliečia ir sukuria tiesioginį kelią srovei, apeinant normalų grandinės pasipriešinimą.
- Perkrova: Perkrova atsiranda, kai per grandinę teka per didelė srovė, dažnai dėl per daug prietaisų, prijungtų prie vienos grandinės.
- Sugedęs komponentas: Sugedęs komponentas, pavyzdžiui, variklis arba relė, gali sukelti per didelę srovę ir perdegti saugiklį.
- Korozija: Saugiklių lizdai gali koroduoti, ypač variklio skyriuje. Tai gali sukelti prastą kontaktą ir saugiklio perdegimą.
- Neteisingo srovės stiprumo saugikliai: Naudojant neteisingo srovės stiprumo saugiklį, sistema gali būti neapsaugota arba gali kilti gaisras.
Ką Daryti, Jei Saugiklis Perdega Iškart Po Pakeitimo?
Jei naujas saugiklis perdega iškart arba netrukus po pakeitimo, tai reiškia, kad grandinėje yra rimtesnė problema, ir saugiklio keitimas išspręs tik pasekmę, bet ne priežastį. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą elektriką. Prieš kreipdamiesi į specialistą, galite pabandyti štai ką:
- Nekeiskite saugiklio didesniu: Tai gali sukelti laidų perkaitimą ir gaisrą.
- Atjunkite visus įrenginius: Atjunkite visus įrenginius, prijungtus prie tos grandinės. Tai padės nustatyti, ar problema yra įrenginyje, ar pačioje grandinėje.
- Patikrinkite laidus: Atidžiai apžiūrėkite laidus, ar nėra pažeidimų ar trumpųjų jungimų.
- Kreipkitės į kvalifikuotą elektriką arba automobilių mechaniką: Jie turės tinkamą įrangą ir žinias, kad nustatytų ir išspręstų problemą.
Patarimai ir Saugos Priemonės
- Visada naudokite tinkamo srovės stiprumo saugiklius.
- Prieš keisdami saugiklį, išjunkite degimą ir išimkite raktą iš spynelės.
- Jei saugiklis perdega dažnai, kreipkitės į kvalifikuotą elektriką.
- Saugokite saugiklių dėžutę nuo drėgmės ir korozijos.
- Visada turėkite atsarginių saugiklių rinkinį automobilyje.
- Laikykite automobilio savininko vadovą lengvai pasiekiamoje vietoje, kad galėtumėte patikrinti schemas.
Kur Įsigyti Opel Astra H Saugiklių?
Opel Astra H saugiklių galite įsigyti daugelyje vietų, įskaitant:
- Automobilių dalių parduotuvės: Čia rasite platų saugiklių pasirinkimą.
- Opel atstovybės: Galite įsigyti originalius Opel saugiklius.
- Internetinės parduotuvės: Yra daug internetinių parduotuvių, siūlančių automobilių saugiklius.
Renkantis saugiklius, įsitikinkite, kad jie yra tinkami jūsų Opel Astra H modeliui ir atitinka reikiamą srovės stiprumą.
Išsamesnę informaciją apie Opel Astra H remontą ir techninę priežiūrą galite gauti perskaitę specializuotą vadovą.
