Opel Astra H - tai trečioji kompaktinės klasės lengvojo automobilio Opel Astra karta, gaminta 2004-2009 metais. Šie automobiliai buvo komplektuojami su benzininiais ir dyzeliniais varikliais, o per gamybos laikotarpį buvo atlikti atnaujinimai. Šiame straipsnyje pateikiama detali informacija apie Opel Astra H valdymo blokų, saugiklių ir relių vietas bei paskirtį, aprašant jų schemas.
Svarbu atkreipti dėmesį, kad elementų paskirtis jūsų Opel Astra H blokuose gali skirtis nuo čia pateiktos informacijos ir priklauso nuo automobilio pagaminimo metų, pristatymo šalies ir įdiegtos elektroninės įrangos lygio.
Valdymo Blokai ir Saugikliai
Blokas po variklio gaubtu
Šis valdymo blokas yra sumontuotas kairėje variklio skyriaus pusėje, šalia statramsčio. Jis apsaugotas specialiu dangteliu ir susideda iš dviejų dalių: saugiklių ir relių dėžutės bei didelės galios saugiklių dėžutės.
Saugiklių aprašymas
| Žymėjimas | Srovė (A) | Paskirtis |
|---|---|---|
| fb1 | 50 | Elektrohidraulinis kietasis stogas |
| fb2 | 80 | Dyzelinis variklis (užvedimo paankstinimo valdiklis) |
| fb3 | 80 | EGUR (elektrinis vairo stiprintuvas) |
| fb4 | 30 / 100 | Papildomas šildytuvas IH / Papildomas šildytuvas - elektrinis salono EH |
| fb5 | 80 | REC / galinėje saugiklių dėžutėje |
| fb6 | 80 | REC / galinėje saugiklių dėžutėje |
| F1 | 20 | Stabdžių antiblokavimo sistema (ABS) |
| F2 | 30 | Stabdžių antiblokavimo sistema (ABS) |
| F3 | 30 | Šildymo, vėdinimo, oro kondicionavimo (ŠVOK) sistema |
| F4 | 30 | Šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistema |
| F5 | 30/40 | Aušinimo ventiliatorius 1* |
| F6 | 30/40 | Aušinimo ventiliatorius 2* |
| F7 | 10 / 20 | Priekinio stiklo apliejiklis / Centrinis užraktas ZV (be REC) |
| F8 | 15 / 10 | Garsas / Centrinis užraktas ZV, priekinio ir galinio stiklo apiplovimas WA (be REC) |
| F9 | 25 | Priekinių žibintų ploviklis (be REC) / Šildomas galinis stiklas HFH (K17_X125) |
| F10 | 7,5 | Į DIAG |
| F11 | 7,5 | Įrankiai |
| F12 | 5 / 7,5 | Cirkuliacinis siurblys (be REC) / Informacinis ekranas ID, Dvigubo garso TWA, DAB skaitmeninis transliavimas, TCV Balso valdymas Telefonas |
| F13 | 15 / 5 | Rūko žibintai / Vidinis žibintas IRL (K18_X125) |
| F14 | 30 | Valytuvas |
| F15 | 30 | Durų valytuvas |
| F16 | 5 | Variklio valdymo blokas / Open-Start / Stop sistema (be REC) / ABS-ESP, garsinis signalas (K4_X125), oro kondicionierius, pusiau automatinis oro kondicionierius, elektroninė klimato kontrolė, stabdžių žibintų jungiklis, hidraulinis kietasis stogas |
| F17 | 25 | Kuro filtro šildymas (dyzeliniai modeliai) |
| F18 | 25 | Starteris |
| F19 | 30 | Transmisijos elektronika |
| F20 | 10 | Oro kondicionierius / garsinis signalas (K4_X125) |
| F21 | 20 | Variklio elektronika |
| F22 | 7,5 | Elektroninis variklis |
| F23 | 10 | Prisitaikanti priekinių žibintų sistema (AFL), priekinių žibintų spindulio metimo reguliavimas |
| F24 | 15 | Kuro siurblys |
| F25 | 15 | Transmisijos elektronika |
| F26 | 10 | Variklio elektronika |
| F27 | 5 | Vairo stiprintuvas |
| F28 | 5 | Pavarų dėžės elektronika |
| F29 | 7,5 | Transmisijos elektronika (su REC) / Automatinė pavarų dėžė / „Easytronic“ valdymo blokas |
| F30 | 10 | Variklio elektronika (uždegimo ritės) |
| F31 | 10 / 15 | Prisitaikanti priekinių žibintų sistema (AFL) / Priekinių žibintų diapazono reguliavimas (be REC) / Galinio stiklo valytuvas (K56) |
| F32 | 5 | Stabdžių sistemos įspėjamoji lemputė, oro kondicionierius, sankabos pedalo jutiklis |
| F33 | 5 | Adaptyvių priekinių žibintų sistema (AFL) / Priekinių žibintų diapazono reguliavimas |
| F34 | 7,5 | Vairo kolonėlės modulio valdymo blokas |
| F35 | 20 | Informacijos ir pramogų sistema |
| F36 | 7,5 / 15 | Mobilusis telefonas / Radijas / Dvi garso / Daugiafunkcis ekranas / Cigarečių degiklis (be REC) |
Vienoje iš automobilio versijų už cigarečių degiklio veikimą atsakingas 15A saugiklis numeriu F36. Kitais atvejais, ieškokite atitinkamo saugiklio bagažinės skyriaus bloke.
Relių aprašymas
Šiame bloke esančios relės valdo įvairias automobilio funkcijas.
| Relės kodas | Paskirtis |
|---|---|
| K1 (K11_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K2 (K12_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K3 (K7_X125) | Priekinių žibintų plovimo siurblys (FE9) (su REC) |
| K3 (K17_X125) | Šildomas galinis stiklas (FE9) (be REC) |
| K4 (K16_X125) | Priekiniai rūko žibintai (FE13) (su REC) |
| K4 (K18_X125) | Paleidimo blokavimas (vidaus apšvietimas ir kt.) (FE13) (be REC) |
| K5 (K5_X125) | Priekinio stiklo valytuvas, žemas/aukštas lygis (FE14, FE15) |
| K6 (K6_X125) | Valytuvas, įjungimas/išjungimas (FE14, FE15) |
| K7 (K15_X125) | Salono ventiliatorius - oro kondicionavimas / šildymas (FE4) |
| K8 (K14_X125) | Filtro šildytuvas (dyzelinas) (FE17) (su REC) |
| K8 (K8_X125) | Oro kondicionieriaus kompresorius (FE17) (be REC) |
| K9 (K1_X125) | Starteris (FE18, K3_X125) |
| K10 (K13_X125) | Radiatoriaus ventiliatorius (FE5, FE6) |
| K11 (K8_X125) | A/C kompresorius (FE20, FE32) (su REC) |
| K11 (K4_X125) | Garsinis signalas (FE20, FE16) (be REC) |
| K12 (K2_X125) | Variklio valdymo valdiklis (FE21, FE26, FE32) |
| K13 (K10_X125) | Kuro siurblys (FE24) |
| K14 (K3_X125) | 15 kaištis (prie K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) |
Atskiri relės elementai taip pat gali būti išdėstyti ir už pagrindinio įrenginio ribų. Pavyzdžiui:
- K30A - Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K30B - Radiatoriaus ventiliatoriaus relė (FE5, FE6)
- K84LD/RD - Hidraulinis blokas (minkštas stogas) relė (FB1)
- K93 - Pavarų svirties atleidimo relė (AF17 / 4, AF22 / 4 automatinė pavarų dėžė)
Bagažinės skyriaus blokas

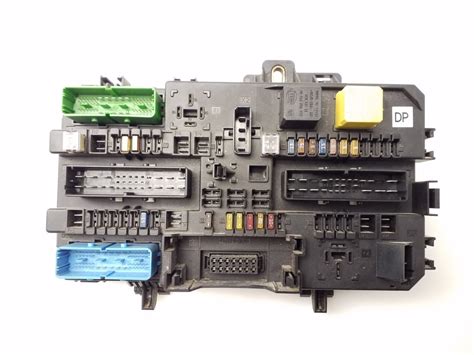

Šis saugiklių ir relių blokas yra už kairiojo bagažinės apmušalo.
1 variantas: Saugiklių ir relių aprašymas
| Žymėjimas | Srovė (A) | Paskirtis |
|---|---|---|
| a | 25 / 30 | Elektrinė pavara priekiniams langams valdyti |
| два | - | Nenaudojamas |
| 3 | 7,5 | Prietaisų grupė |
| 4 | 5 | Šildymas / oro kondicionavimas / oro kondicionavimas (ŠVOK) |
| 5 | 7,5 | Oro pagalvės |
| 6-10 | - | Nenaudojamas |
| 11 | 25 | Šildomas galinis langas (galinių durų stiklas) |
| 12 | 15 | Galinis valytuvas |
| тринадцать | 5 | Parkavimo pagalba |
| 14 | 7,5 | Oro kondicionavimo sistema |
| пятнадцать | - | Nenaudojamas |
| шестнадцать | 5 | Sėdynės užimtumo atpažinimas / Open-Start |
| 17 | 5 | Lietaus jutiklis / oro kokybės jutiklis / padangų slėgio stebėjimo sistema / vidinis galinio vaizdo veidrodėlis |
| 18 | 5 | Prietaisai / jungikliai |
| nacti | - | Nenaudojamas |
| dvidešimt | 10 | Dinaminis sklendžių valdymas (CDC) |
| dvidešimt vienas | 7,5 | Šildomi išoriniai veidrodėliai |
| 22 | 25 | Viršutinis liukas |
| 23 | 25/30 | Galiniai elektriniai langai |
| 24 | 7,5 | Diagnostinė jungtis |
| 25 | - | Nenaudojamas |
| 26 | 7,5 | Elektra sulankstomi išoriniai veidrodėliai |
| 27 | 5 | Ultragarsinis jutiklis, apsaugos nuo vagystės sistema |
| 28 | - | Nenaudojamas |
| 29 | 15 | Cigarečių žiebtuvėlis, priekinis kištukas |
| trisdešimt | 10 | Galinis lizdas papildomiems elektros prietaisams prijungti |
| 31 | - | Nenaudojamas |
| 32 | - | Open&Start sistema |
| 33 | - | Nenaudojamas |
| 34 | 25 | Viršutinis liukas |
| 35 | 10 | Galinis lizdas papildomiems elektros prietaisams prijungti |
| 36 | 20 | Lizdas |
| 37 | 5 | Vidaus apšvietimas |
| 38 | 30 | Centrinis užraktas, gnybtas "30" |
| 39 | 15 | Šildoma priekinė kairioji sėdynė |
| 40 | 15 | Dešinės priekinės sėdynės šildymas |
| 41-44 | - | Nenaudojamas |
| Relės kodas | Paskirtis |
|---|---|
| K2 (K3_X131) | Šildomo galinio lango relė, veidrodėliai (FR11, FR21), (FB5, FB6) |
| K3 (K1_X131) | Relė - 15 kaištis (prie FR12, FR13, FR14, FR16, FR17, FR18, FR20) |
| K4 (K2_X131) | Relė - 15a kontaktas (FR39, FR40) |
Atkreipkite dėmesį, kad šioje konfigūracijoje saugiklis numeris 29 (15A) yra atsakingas už cigarečių degiklio veikimą, o numeris 30 (10A) - už papildomus lizdus.

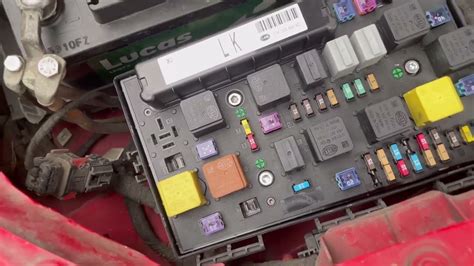

2 variantas: Saugiklių ir relių aprašymas
Šis variantas apima šiuos saugiklius ir reles:
| Žymėjimas | Srovė (A) | Paskirtis |
|---|---|---|
| F50 | 10 | Oro kondicionierius AC (ant relės K5) |
| F51 | 15 | Rūko žibintai (priekyje) (ant relės K39) |
| F52 | 15 | Papildoma jungtis (galinis cigarečių degiklis) ACSF |
| F53 | 7,5 | Šildomi veidrodėliai |
| F54 | 30 | FHF priekiniai langai |
| F55 | 30 | Galiniai langai FHR |
| F56 | 7,5 | Galiniai žibintai (K71), užraktas be rankenos (K24D) |
| Relės kodas | Paskirtis |
|---|---|
| K5 | Relė - oro kondicionieriaus kompresorius (FE33, F50) |
| K24D | Blokavimo relė (F56) |
| K39 | Rūko žibintų relė priekyje (F51) |
| K56 | Relė - valytuvas, galinis stiklas (FE31, FE33) |
| K71 | Relė - atbulinės eigos žibintai (F56, FE33) |
Papildoma informacija
