Išsiplėtimo indas yra kritiškai svarbus komponentas tiek šildymo, tiek karšto vandens sistemose. Jis užtikrina, kad keičiantis slėgiui vamzdyne, visos jungtys ir vamzdžiai išliktų stabilūs ir nesutrūkinėtų, o svarbiausia, kad nesusigadintų ir pats vandens šildytuvas. Dėl temperatūros didėjimo kaitinant namų vandenį, vanduo išsiplečia, todėl būtina šį tūrio perteklių tam tikru būdu surinkti.

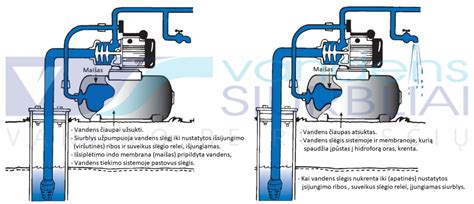

Išsiplėtimo indas turi dvi kameras, atskirtas gumine tarpine arba membrana. Vienoje jų yra oras, kitoje - vanduo. Apatinėje indo pusėje dažnai yra oro vožtuvas, prijungtas prie suslėgto oro kameros. Viršutinė vandens įleidimo-išleidimo anga yra prijungta prie vandens kameros. Uždaroje šildymo sistemoje slėgis niekuomet nėra pastovus, nes kylant temperatūrai vandens tūris didėja, taip užpildydamas išsiplėtimo indo orinę dalį ir sukeldamas slėgį sistemoje, o aušdamas traukiasi ir slėgis sistemoje mažėja. Tokiu būdu išsiplėtusio termofikacinio vandens perteklius sutalpinamas išsiplėtimo bake, o sistemai atvėsus suspaustas oras išstumia vandenį atgal į šildymo ar kondicionavimo sistemą.
Tinkamo oro slėgio nustatymas išsiplėtimo inde
Norint nustatyti tinkamą slėgį išsiplėtimo inde, reikia atsižvelgti į keletą svarbių veiksnių:
- Statinis slėgis šildymo sistemoje: Matuojamas aukštis nuo katilinės grindų iki aukščiausio radiatoriaus viršaus. Pavyzdžiui, jei katilinė būtų rūsyje, o radiatorius 3-ame aukšte, tai apytikriai gautųsi 12 metrų + pridedama 20% (tai yra dar 2,4 m) ir gautume, kad statinis slėgis šildymo sistemoje yra apie 15 m arba 1,5 at. Tai reiškia, kad slėgis oro kameroje turėtų būti 1,5 at. Užkūrus katilą vandens plėtimosi dalis užims išsiplėtimo indo dalį ir slėgis išaugs.
- Namo aukštis: Jeigu jūsų namas nėra aukštas, oro kameros slėgį laikykite 1,0 atm, šaltos sistemos slėgį - 1,0 atm., o esant apsaugos vožtuvui - 1,5 atm. Apsaugos vožtuvas turi atitikti gamyklos, gaminusios katilą, rekomendacijas.
- Sistemos slėgis: Išsiplėtimo indo slėgis turi būti nustatytas pagal sistemos darbą. Dažniausiai jis būna 0,2 ar 0,3 bar mažesnis už minimalų sistemos slėgį. Pirmiausia reikia nustatyti sistemos slėgį, kai ji yra šalta, ir pagal tai sureguliuoti išsiplėtimo indo slėgį.
Dažniausi išsiplėtimo indo gedimai ir simptomai
Nors šių indų korpusas yra tvirtas ir tarnauja patikimai, tam tikrų išsiplėtimo indų gedimų išvengti neįmanoma. Tinkamai neveikiantis arba blogai užpildytas išsiplėtimo indas gali būti viena iš priežasčių, kodėl šildymo sistemoje atsiranda oro problemos arba sutrinka vandens tiekimo sistemos darbas.
Simptomai, rodantys, kad išsiplėtimo indas neveikia tinkamai:
- Šildymo sistemą tenka vis dažniau nuorinti. Tai gali reikšti, kad pasirinktas išsiplėtimo indas yra per mažas arba slėgis priešslėgio kameroje yra per mažas pastatui.
- Pastebite vandens pratekėjimą vamzdžiuose. Tai ryškus simptomas, kad išsiplėtimo indas neveikia ir dėl vandens tūrio padidėjimo vanduo prabėga kitose sistemos vietose.
- Vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia (aktualu hidroforų sistemoms).
Pagrindinės priežastys, kodėl išsiplėtimo indas nepripučia oro ar praranda slėgį:
- Trūkusi arba pažeista membrana: Jeigu paspaudus oro ventilį bėga vanduo, reiškia membrana yra trūkusi ir reikia keisti membraną (didesniuose induose, nuo 500 l) arba visą išsiplėtimo indą. Tai yra dažniausia priežastis, kodėl indas negali išlaikyti oro slėgio.
- Membrana prilipusi prie indo korpuso: Jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti, jeigu išsiplėtimo indas stovi per šiltoje patalpoje, pavyzdžiui, šalia katilo.
- Nepakankamas priešslėgis: Jeigu jūsų namo vandens sistemoje palaikomas didesnis negu 1.9 bar slėgis, tuomet gali tekti padidinti Jūsų išsiplėtimo indo priešslėgį pripildant į jį oro.
- Oro vožtuvo (ventilio) gedimas: Kartais problema gali būti ir pačiame oro vožtuve, kuris gali praleisti orą.
Kaip patikrinti ir sureguliuoti slėgį išsiplėtimo inde
Tam, kad išmatuotume, koks yra slėgis orinėje pusėje, išsiplėtimo indas turi būti atitinkamai sumontuotas. Daugeliu atvejų dėl pigumo ar nežinojimo, to padaryti negalima neišleidus vandens iš šildymo sistemos, nes orinės pusės slėgis turi būti matuojamas tuomet, kai vandens pusės slėgis lygus 0. Prieš atliekant bet kokias priežiūros ar patikrinimo procedūras, būtina atjungti visus sistemos elektrinius įrengimus.
Štai kaip patikrinti ir sureguliuoti slėgį išsiplėtimo inde:
- Uždarykite vandens tiekimo vožtuvą, jungiantį indą su sistema.
- Ištuštinkite indą atidarydami maišytuvą (arba specialų kranelį, jei yra), kad vanduo bėgtų tol, kol nusustos. Tai užtikrins, kad vandens sekcija inde būtų tuščia.
- Patikrinkite, ar inde vis dar yra vandens. Jei bakas yra sunkus, vadinasi, jame vis dar yra vandens. Tokiu atveju reikia vėl užpildyti indą ir tęsti aukščiau nurodytus veiksmus, kol bakas taps lengvas. Jei bakas lengvas, tai reiškia, kad jis tuščias.
- Susiraskite oro vožtuvą (dažnai panašų į dviračio padangos ventilį).
- Naudodami dviračio padangų oro pompą per šį vožtuvą į baką įpumpuokite oro. Pumpuodami orą laikykite čiaupą atidarytą, kad iš indo būtų galima išstumti visą jame esantį vandenį.
- Iš bako išleidę visą vandenį, oro slėgio matuokliu patikrinkite indo slėgį. Kai bakas tuščias, jame turėtų būti 5-8 psi (0,35-0,55 bar) slėgis geriamojo vandens sistemose. Šildymo sistemose slėgis nustatomas pagal anksčiau aptartus skaičiavimus.
- Jei pastebite, kad net ir pilnas indas tiekia mažai vandens (hidroforo atveju), gali prireikti sumažinti oro slėgį vandens rezervuare.
Jei po šių veiksmų nepavyksta pripūsti indo arba jis iškart praranda slėgį, tai yra aiškus membranos pažeidimo arba oro vožtuvo defekto požymis. Tokiu atveju indą gali tekti remontuoti arba keisti.
Išsiplėtimo indų tipai ir konstrukcija
Išsiplėtimo indai (hidroforai) sudaryti iš metalinio ar stiklo pluošto korpuso ir specialios membranos (maišo) arba diafragmos, priklausomai nuo indo konstrukcijos. Pagal membranos tipą skiriami membraniniai ir maišiniai hidroforai. Abiejų tipų hidroforų veikimo principas yra tas pats - suspaustas oras stumia vandenį į sistemą. Membraniniai hidroforai dažnai laikomi ilgaamžiškesniais.
Pavyzdžiui, kompanijos Global Water Solutions gaminami išsiplėtimo indai (hidroforai) PWB 2V yra naujos kartos indai, kuriuose nėra įprastos keičiamos guminės membranos, o jos funkcijas atlieka viduje įmontuota standi butilo diafragma, atskirianti indą į dvi dalis. Į vieną patenka siurbiamas sistemos vanduo, o kitoje - suspaustas oras. Vanduo į hidroforą patenka per antgalį, pagamintą iš nerūdijančio plieno. Kitoje bako pusėje sumontuotas oro ventilis su hermetišku dangteliu, kurio pagalba matuojamas ir reguliuojamas bako oro slėgis.
Išsiplėtimo indo paskirtis ir nauda
Slėginis išsiplėtimo indas yra nepakeičiamas vandens tiekimo sistemose ir šildymo kontūruose dėl kelių pagrindinių funkcijų:
- Slėgio stabilizavimas: Išlaiko pastovų slėgį vandens tiekimo sistemoje ir šildymo kontūruose, apsaugodamas nuo staigių slėgio kritimų ar pulsacijų.
- Siurblio apsauga nuo priešlaikinio susidėvėjimo: Kiekvienas elektrinis siurblys turi ribotą galimų įsijungimų per valandą skaičių. Išsiplėtimo indo dėka siurblys neįsijungs kiekvieną kartą trumpam atsukus čiaupą ar šildymo sistemai šiek tiek atvėsus, o tai prailgins jo tarnavimo laiką. Teisingai parinkus įrangą ir sureguliavus sistemą, siurblio įjungimų-išjungimų ciklų skaičius neturėtų viršyti 15 per valandą.
- Apsauga nuo hidraulinių smūgių: Apsaugo nuo vandens hidraulinio smūgio, kuris gali atsirasti įjungus ar išjungus siurblį, ar staigiai pakeitus vandens srautą.
Tinkamai subalansuota šildymo sistema su veikiančiu išsiplėtimo indu suteikia galimybę sutaupyti papildomų lėšų ir padeda išvengti nuosėdų kaupimosi.
Priežiūra ir tarnavimo laikas
Tinkamas slėgio nustatymas ir reguliari priežiūra išsiplėtimo bake yra būtini efektyviam ir saugiam šildymo bei vandens tiekimo sistemos veikimui. Rekomenduojama įjungimo ir išjungimo slėgius (hidroforų atveju) patikrinti bent kartą per pusmetį, jei slėgio relė yra mechaninė, ir patikrinti oro slėgį pačiame inde.
Atkreipkite dėmesį, kad išsiplėtimo indo tarnavimo laikas yra ribotas. Atsižvelkite į tai, kad jame laikomas kambario temperatūros vanduo ir jis nėra sterilus, todėl laikui bėgant gali tapti antrinio užteršimo šaltiniu. Vandenyje gali atsirasti nemalonus kvapas ar skonis, ypač geriamojo vandens sistemose.
