MTZ (Minsko Traktorių Gamykla) traktoriai yra plačiai naudojami žemės ūkyje dėl savo patikimumo ir universalumo. Viena iš svarbiausių MTZ traktoriaus dalių yra vairo mechanizmas, užtikrinantis lengvą ir tikslų valdymą. Šiame straipsnyje išsamiai aptarsime MTZ vairo mechanizmo veikimo principus, dažniausius gedimus, remonto ypatumus, priežiūros rekomendacijas bei hidraulinio vairo sistemos pajungimą. Sieksime pateikti informaciją, kuri būtų naudinga tiek pradedantiesiems, tiek patyrusiems mechanizatoriams.
Vairo Mechanizmo Sandara ir Veikimo Principas
MTZ traktoriuose dažniausiai naudojamas hidraulinis vairo mechanizmas (hidrostatas). Hidraulinė sistema leidžia sumažinti fizinę vairuotojo jėgą, reikalingą traktoriaus valdymui, ypač dirbant su sunkiasvore įranga ar sudėtingomis sąlygomis.
Pagrindiniai Hidraulinio Vairo Mechanizmo Komponentai
- Vairo kolonėlė: Valdo hidraulinio skysčio srautą.
- Hidraulinis siurblys: Sukuria reikiamą hidraulinį slėgį.
- Hidraulinis cilindras (vairo cilindras): Paverčia hidraulinę energiją į mechaninį judesį, kuris suka ratus.
- Hidraulinis skystis: Perduoda energiją sistemoje.
- Aukšto ir žemo slėgio žarnos: Jungia visus komponentus ir leidžia hidrauliniam skysčiui cirkuliuoti.
- Tepalo bakelis: Rezervuaras hidrauliniam skysčiui.
- Saugos vožtuvas: Apsaugo sistemą nuo per didelio slėgio.
Veikimo Principas
Vairo mechanizmo veikimo principas yra toks: vairuotojas suka vairą, kuris per vairo kolonėlę valdo hidraulinio skysčio srautą. Šis skystis patenka į hidraulinį cilindrą, kuris stumia arba traukia stūmoklį. Stūmoklio judėjimas per traukes perduodamas priekiniams ratams, taip keičiant traktoriaus judėjimo kryptį. Hidraulinis siurblys nuolat tiekia hidraulinį skystį į sistemą, palaikydamas reikiamą slėgį.
MTZ Hidraulinio Vairo Sistemos Pajungimas ir Komponentai
MTZ 82 traktoriai, garsėjantys savo patikimumu ir universalumu, plačiai naudojami žemės ūkyje. Viena iš svarbiausių šių traktorių sistemų yra hidraulinis vairas, užtikrinantis lengvą ir patogų valdymą. Tinkamas hidraulinio vairo stiprintuvo (HVS) pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą.
Hidraulinio Vairo Sistemos Komponentai Pajungimui
Prieš pradedant pajungimo procesą, svarbu suprasti pagrindinius hidraulinio vairo sistemos komponentus:
- Hidraulinis siurblys (pvz., NŠ-10): Sukuria hidraulinį slėgį, reikalingą vairo stiprintuvui veikti. NŠ-10 yra populiarus pasirinkimas MTZ traktoriams.
- Hidraulinis skirstytuvas (hidro paskirstytojas arba dozatorius): Nukreipia hidraulinį skystį į atitinkamą cilindro pusę, priklausomai nuo vairuotojo veiksmų.
- Hidraulinis cilindras: Pakeičia hidraulinę energiją į mechaninę jėgą, padedančią pasukti priekinius ratus.
- Tepalo bakas: Rezervuaras hidrauliniam skysčiui.
- Aukšto ir žemo slėgio žarnos (vamzdeliai): Jungia visus sistemos komponentus ir perduoda hidraulinį skystį.
- Vairo kolonėlė: Valdo hidraulinį skirstytuvą, reaguodama į vairuotojo veiksmus.
- Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą.

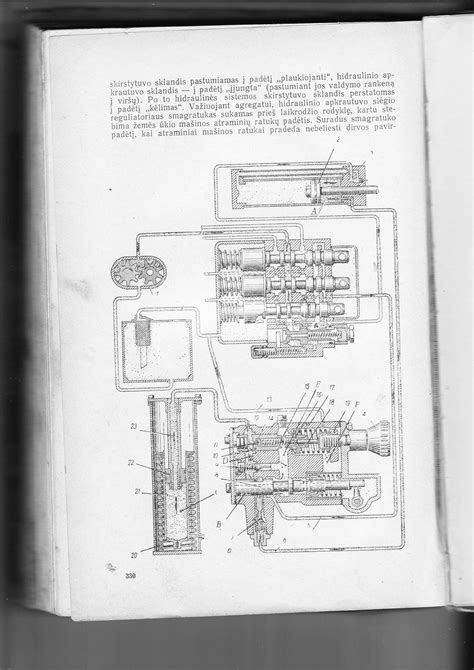

Hidraulinio Vairo Pajungimo Schema
Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.
- Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
- Tepalo bakas: Tepalas siurbiamas iš bako.
- Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
- Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
- Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.
Išsami Pajungimo Instrukcija
Ši instrukcija apima pagrindinius hidraulinio vairo pajungimo žingsnius. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus.
- Pasiruošimas: Atjunkite akumuliatorių. Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs. Įsitikinkite, kad turite tinkamą hidraulinį skystį.
- Siurblio montavimas: Sumontuokite hidraulinį siurblį (pvz., NŠ-10) ant variklio pagal gamintojo instrukcijas. Įsitikinkite, kad siurblys tinkamai pritvirtintas.
- Skirstytuvo montavimas: Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.
- Cilindro montavimas: Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių. Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.
- Žarnų pajungimas: Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas. Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.
- Tepalo bako pajungimas: Prijunkite tepalo baką prie siurblio ir skirstytuvo.
- Sistemos užpildymas: Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas. Patikrinkite, ar nėra nuotėkio.
- Sistemos nuorinimas: Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus.
- Patikrinimas: Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai. Patikrinkite, ar nėra nuotėkio.
Mtz 82 vairo kolonėlės modernizavimas
Patarimai ir Rekomendacijos Pajungiant
- Tepalo pasirinkimas: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą. Dažniausiai rekomenduojamas hidraulinis tepalas, skirtas hidraulinėms sistemoms.
- Filtro priežiūra: Reguliariai keiskite hidraulinį filtrą. Užsikimšęs filtras gali sumažinti sistemos efektyvumą ir pažeisti siurblį.
- Žarnų patikra: Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
- Nuotėkio paieška: Reguliariai tikrinkite sistemą dėl nuotėkio. Nedelsiant pašalinkite nuotėkį, kad išvengtumėte didesnių problemų.
- Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalą. Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.
- Vairuotojo įgūdžiai: Venkite staigių posūkių ir perkrovų. Tai gali pažeisti hidraulinę sistemą.
Dažniausi MTZ Vairo Mechanizmo Gedimai ir Jų Priežastys
Kaip ir bet kuris sudėtingas mechanizmas, MTZ vairo mechanizmas gali susidurti su įvairiais gedimais. Laiku pastebėjus ir pašalinus gedimus, galima išvengti rimtesnių problemų ir užtikrinti saugų bei efektyvų traktoriaus darbą.
Pagrindiniai Gedimų Simptomai
- Sunkus vairas: Vairą sunku pasukti.
- Vairo laisvumas: Vairas sukasi be jokio poveikio ratams.
- Triukšmas vairuojant: Girdimi pašaliniai garsai, pvz., ūžimas, cypimas.
- Tepalo nutekėjimas: Tepalas teka iš vairo mechanizmo komponentų.
- Netolygus vairo darbas: Vairas sukasi trūkčiojant arba netolygiai.
- Nepakankamas vairo stiprintuvas: Vairas veikia per sunkiai, ypač esant mažam greičiui arba stovint vietoje.
- Vairo mechanizmo perkaitimas: Mechanizmas perkaista ilgai dirbant.
- Vairo vibracija: Vairo sistemoje jaučiamos vibracijos.
Gedimų Priežastys
Kiekvienas gedimas turi savo priežastis. Svarbu jas nustatyti, kad būtų galima tinkamai pašalinti problemą ir užkirsti kelią jos pasikartojimui.
- Sunkus vairas:
- Žemas hidraulinio skysčio lygis.
- Užsikimšęs hidraulinis filtras.
- Sugedęs hidraulinis siurblys.
- Pažeistos arba užstrigusios vairo traukės.
- Per didelis slėgis padangose.
- Oro patekimas į sistemą.
- Problemos su vairo kolonėle.
- Pažeistas hidraulinis cilindras.
- Vairo laisvumas:
- Susidėvėjusios vairo traukių šarnyrai.
- Susidėvėjusios vairo kolonėlės detalės.
- Atsilaisvinę vairo mechanizmo tvirtinimo elementai.
- Triukšmas vairuojant:
- Žemas hidraulinio skysčio lygis (orą siurbia siurblys).
- Užterštas hidraulinis skystis.
- Susidėvėjęs hidraulinis siurblys.
- Pažeistos hidraulinės žarnos.
- Tepalo nutekėjimas:
- Pažeisti riebokšliai arba sandarikliai.
- Atsilaisvinę hidraulinių žarnų jungtys.
- Įtrūkusios hidraulinės žarnos arba vamzdeliai.
- Pažeisti komponentai.
- Netolygus vairo darbas:
- Oras hidraulinėje sistemoje.
- Sugedęs vairo cilindras.
- Užsikimšę hidrauliniai vamzdeliai.
- Sugedusi vairo kolonėlė (skirstytuvas).
- Pažeistos traukės arba šarnyrai.
- Nepakankamas vairo stiprintuvas:
- Žemas hidraulinio skysčio lygis.
- Sugedęs hidraulinis siurblys.
- Netinkamas hidraulinis skystis.
- Vairo mechanizmo perkaitimas:
- Per didelis krūvis vairo mechanizmui.
- Netinkamas hidraulinis skystis.
- Užsikimšęs hidraulinis aušintuvas (jei toks yra).
- Vairo vibracija:
- Oro patekimas į sistemą.
- Sugedęs vairo siurblys.
- Nesubalansuoti priekiniai ratai.
Problemų Diagnostikos Metodai
Diagnostikos metodai apima vizualinę apžiūrą, alyvos lygio patikrinimą, oro pašalinimą iš sistemos, slėgio matavimą ir komponentų patikrinimą.
Specifinės Problemos po Remonto ar Pajungimo
Atsižvelgiant į internete aptinkamą informaciją, pastebima, kad dažna problema yra tepalo putojimas po vairo kolonėlės pakeitimo. Tokiu atveju svarbu atkreipti dėmesį į šiuos aspektus:
- Tinkamas žarnų pajungimas: Įsitikinkite, kad žarnos prijungtos teisingai ir sandariai.
- Naujų manžetų naudojimas: Keičiant komponentus, visada naudokite naujas manžetes.
- Sistemos nuorinimas: Po remonto būtina kruopščiai nuorinti sistemą.
MTZ Vairo Mechanizmo Remontas
MTZ vairo mechanizmo remontas gali būti atliekamas tiek savarankiškai, tiek kreipiantis į specialistus. Savarankiškas remontas galimas, jei gedimas yra nedidelis ir turite reikiamų žinių bei įrankių. Tačiau, jei gedimas rimtas arba nesate tikri dėl savo jėgų, geriau kreiptis į kvalifikuotus mechanikus.
Remonto Eiga
- Diagnostika: Pirmiausia reikia nustatyti gedimo priežastį. Tai galima padaryti vizualiai apžiūrint mechanizmą, patikrinant hidraulinio skysčio lygį ir būklę, bei klausantis, ar nėra pašalinių garsų. Esant sudėtingesniems gedimams, gali prireikti specialios diagnostikos įrangos.
- Atsarginių dalių paruošimas: Nustačius gedimą, reikia įsigyti reikiamas atsargines dalis. Svarbu pirkti kokybiškas dalis iš patikimų tiekėjų, kad užtikrintumėte ilgą ir patikimą mechanizmo veikimą.
- Remonto darbai: Remonto darbai priklauso nuo gedimo pobūdžio. Tai gali būti riebokšlių keitimas, hidraulinio siurblio remontas arba keitimas, vairo traukių keitimas, vairo kolonėlės remontas arba keitimas.
- Surinkimas: Atlikus remonto darbus, mechanizmas surenkamas atgal. Svarbu užtikrinti, kad visos detalės būtų tinkamai pritvirtintos ir sujungtos.
- Patikrinimas ir reguliavimas: Surinkus mechanizmą, reikia patikrinti jo veikimą. Patikrinkite, ar vairas sukasi lengvai ir tolygiai, ar nėra pašalinių garsų, ar neteka tepalas. Jei reikia, atliekami reguliavimo darbai.
- Hidraulinės sistemos nuorinimas: Po remonto darbų būtina nuorinti hidraulinę sistemą, kad pašalintumėte orą. Oras sistemoje gali sukelti netolygų vairo darbą ir triukšmą.
Specifiniai Remonto Aspektai
- Vairo kolonėlės remontas: Vairo kolonėlės remontas gali būti sudėtingas, nes ją sudaro daug smulkių detalių. Jei nesate patyręs mechanikas, geriau kreiptis į specialistus.
- Hidraulinio siurblio remontas: Hidraulinio siurblio remontas taip pat reikalauja specialių žinių ir įrankių. Dažniausiai apsimoka siurblį pakeisti nauju arba restauruotu.
- Vairo cilindro remontas: Vairo cilindro remontas apima riebokšlių keitimą ir cilindro paviršiaus atnaujinimą.
Reguliari MTZ Vairo Mechanizmo Priežiūra
Reguliari MTZ vairo mechanizmo priežiūra padeda išvengti gedimų ir prailgina jo tarnavimo laiką. Priežiūra apima šiuos veiksmus:
- Reguliarus hidraulinio skysčio lygio patikrinimas: Patikrinkite hidraulinio skysčio lygį tepalo bakelyje. Jei lygis žemas, papildykite reikiamu kiekiu.
- Hidraulinio skysčio keitimas: Hidraulinį skystį reikia keisti kas tam tikrą laiką, nurodytą traktoriaus naudojimo instrukcijoje. Senas skystis praranda savo savybes ir gali sukelti gedimus.
- Hidraulinio filtro keitimas: Hidraulinį filtrą reikia keisti reguliariai, kad išvalytumėte skystį nuo nešvarumų. Užsikimšęs filtras gali sumažinti hidraulinio slėgį ir sukelti sunkų vairo darbą.
- Vairo traukių šarnyrų tepimas: Vairo traukių šarnyrus reikia reguliariai tepti, kad jie judėtų lengvai ir netrintųsi.
- Vairo mechanizmo apžiūra: Reguliariai apžiūrėkite vairo mechanizmą, ar nėra tepalo nutekėjimų, atsilaisvinusių tvirtinimo elementų ar kitų gedimų požymių.
- Tinkamas traktoriaus naudojimas: Venkite per didelių apkrovų vairo mechanizmui, ypač dirbant su sunkiasvore įranga.
Patarimai MTZ Traktorių Vairuotojams ir Mechanikams
Patarimai Pradedantiesiems
- Prieš pradedant naudoti traktorių, atidžiai perskaitykite naudojimo instrukciją.
- Reguliariai tikrinkite hidraulinio skysčio lygį ir būklę.
- Jei pastebėjote kokių nors gedimų požymių, nedelsdami kreipkitės į specialistus.
- Mokykitės iš patyrusių mechanizatorių.
Patarimai Profesionalams
- Laikykitės griežto priežiūros grafiko.
- Naudokite tik kokybiškas atsargines dalis ir hidraulinį skystį.
- Investuokite į diagnostikos įrangą, kad galėtumėte greitai ir tiksliai nustatyti gedimus.
- Nuolat tobulinkite savo žinias ir įgūdžius.
Alternatyvūs Sprendimai ir Modernizavimas
Kai kuriems MTZ traktorių savininkams gali būti aktualūs alternatyvūs sprendimai, pavyzdžiui, vairo mechanizmo modernizavimas arba keitimas į hidrostatinį. Tai gali pagerinti traktoriaus valdymą ir sumažinti fizinę vairuotojo jėgą. Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis (pvz., laikiklių privirinimas cilindrui pritvirtinti).
Hidrostatinis Vairo Mechanizmas
Hidrostatinis vairo mechanizmas yra modernesnis ir efektyvesnis nei tradicinis hidraulinis. Jis užtikrina lengvesnį ir tikslesnį valdymą, ypač dirbant su sunkiasvore įranga. Tačiau tokio mechanizmo įrengimas gali būti brangus.
Elektrinis Vairo Stiprintuvas (EPS)
Kai kurie traktorių savininkai įrengia elektrinius vairo stiprintuvus. EPS sistemos suteikia papildomos galios vairo mechanizmui, ypač esant mažam greičiui arba stovint vietoje. Tai gali būti naudinga vyresnio amžiaus mechanizatoriams arba tiems, kurie turi problemų su sąnariais.
Orbitrol Vairo Stiprintuvas
Orbitrol vairo stiprintuvas yra kompaktiškas ir patogus naudoti, skirtas valdyti hidraulinę vairavimo sistemą. Jame dažnai būna integruoti vožtuvai: perpildymo, smūgio, siurbimo ir grąžinimo. Pavyzdžiui, ORBITROL VAIRO stiprintuvas RB160 RB-160 (geometrinis tūris 160 cm³/aps., rekomenduojamas srautas 16 l/min, smūginio vožtuvo nustatymas 200 bar) arba Orbitrol OSPC 160 ON puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams, naudojamiems žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.
Vairo Mechanizmo Veikimas Sugedus Stiprintuvui
Jei vairo stiprintuvas sugedęs, traktoriaus vairas veiks, tačiau bus žymiai sunkesnis ir reikės didesnių fizinių pastangų vairavimui.
