Mechaninė pavarų dėžė - tai sudėtingas mechanizmas, kurio pagrindą sudaro besisukantys įvairiu greičiu krumpliaračiai, sumontuoti ant velenų, ir perdavimo mechanizmas, visa tai paskendę alyvoje. Nors iš pirmo žvilgsnio gali atrodyti paprastas, iš tiesų tai yra labai sudėtingas mazgas, atsakingas už variklio galios perdavimą į ratus.

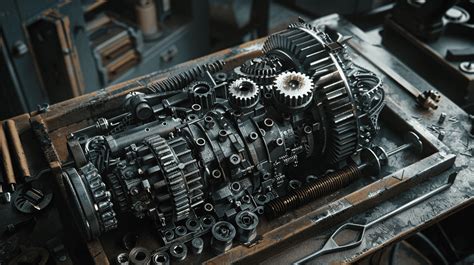

Pavarų dėžės konstrukcija ir pagrindiniai elementai
Pavarų dėžė yra pagrindinė automobilio transmisijos sistemos dalis, sujungianti variklio galią su ratais. Ji atlieka kelias svarbias funkcijas: keičia automobilio važiavimo greitį, sukimo momentą ir, esant reikalui, judėjimo kryptį.
Pagrindiniai pavarų dėžės komponentai:
- Krumpliaračiai: Tai apvalūs diskai su dantukais aplink kraštą, kurie tarpusavyje sujungti ir perduoda variklio galią ratams.
- Velenai: Ant jų sumontuoti krumpliaračiai. Pavarų dėžėje paprastai yra keli velenai, pavyzdžiui, įvesties (jungiamas su varikliu) ir išvesties (perduoda galią į diferencialą).
- Perjungimo mechanizmas: Leidžia vairuotojui pasirinkti norimą pavarų santykį, keičiant tarpusavyje dirbančių krumpliaračių poras.
- Sinchronizatoriai: Šie elementai užtikrina sklandų pavarų perjungimą, sulygindami besisukančių krumpliaračių ir veleno sukimosi greičius. Tai sumažina trintį ir leidžia pavaroms įsijungti švelniau.
- Pavarų dėžės korpusas: Pagrindinė dėžės dalis, kurioje yra visi komponentai.
- Pavarų dėžės skystis (alyva): Svarbus komponentas, užtikrinantis sklandų visų judančių dalių darbą ir aušinimą.
Mechaninės pavarų dėžės veikimo principas
Mechaninės pavarų dėžės pagrindinis veikimo principas grindžiamas krumpliaračių porų naudojimu, kurios turi skirtingus perdavimo santykius. Keičiant šių porų jungtis, keičiamas tarp variklio ir ratų perduodamas sukimo momentas ir greitis.
Kai variklis veikia ir vairuotojas paspaudžia sankabos pedalą, variklio sukimo momentas perduodamas į pavarų dėžės įvesties veleną. Tuomet, perjungiant pavaras, vairuotojas per perjungimo mechanizmą pasirenka norimą krumpliaračių porą. Šios poros tarpusavyje sąveikauja, „konvertuodamos“ sukimo momentą ir variklio alkūninio veleno sukimosi greitį. Rezultatas perduodamas į automobilio ratus, priverčiant jį judėti.
Kiekviena pavara turi savo unikalų perdavimo santykį. Kai didinamas sukimo momentas (pvz., pirmoji pavara), sukimosi greitis, perduodamas į automobilio ratus, mažėja. Atvirkščiai, didėjant pavarai (pvz., nuo pirmosios prie antrosios ir t.t.), variklio sukimosi greitis išlieka stabilus, o automobilio maksimalus greitis didėja.
Krumpliaračių perdavimo santykis
Krumpliaračių perdavimo santykis - tai poros dirbančių krumpliaračių krumplių skaičių santykis. Šis santykis lemia, kaip keičiasi sukimo momentas ir greitis.
Pavarų skaičius
- Trijų laipsnių pavarų dėžė: Pavarų dėžė, kurioje dirba trys krumpliaračių poros su skirtingais perdavimo santykiais, leidžiančios trejopai transformuoti sukimo momentą (neskaitant atbulinės eigos).
- Keturių laipsnių pavarų dėžė: Pavarų dėžė, kurioje dirba keturios krumpliaračių poros su skirtingais perdavimo santykiais, leidžiančios keturiais skirtingais laipsniais transformuoti sukimo momentą (neskaitant atbulinės eigos).
Šiuolaikinėse mechaninėse pavarų dėžėse dažniausiai būna 5 ar 6 pavaros, įskaitant vieną atbulinės eigos pavarą.
Pavarų dėžių tipai ir jų ypatumai
Pavarų dėžės skirstomos į kelis pagrindinius tipus, kurie skiriasi savo konstrukcija ir veikimo principu. Be tradicinių mechaninių ir automatinių, egzistuoja ir kitos rūšys.
Pakopinės pavarų dėžės
Tai tradicinis pavarų dėžių tipas, kurio veikimas grindžiamas fiksuotų perdavimo santykių krumpliaračių poromis. Pavaros perjungti naudojami specialūs mechanizmai, tokie kaip stumdomosios krumplinės movos ir sinchronizatoriai.
- Mechaninė pavarų dėžė: Vairuotojas rankiniu būdu perjungia pavaras naudodamas sankabos pedalą ir pavarų svirtį. Šis tipas vertinamas dėl paprastumo, ilgaamžiškumo ir tiesioginės kontrolės.
- Automatinė pavarų dėžė: Pavarų perjungimą atlieka pati, automatiškai parinkdama optimalų pavarų santykį pagal važiavimo sąlygas. Naudoja hidraulinio slėgio ir sukimo momento keitiklio sistemą.
Bepakopės pavarų dėžės (CVT)
Šios pavarų dėžės, dar vadinamos variatoriais, neturi fiksuoto pavarų skaičiaus. Jų veikimas pagrįstas skriemulių ir diržų (arba grandinių) sistema, leidžiančia nuolat ir sklandžiai keisti perdavimo santykį. Tai užtikrina labai tolygų pagreitį ir leidžia varikliui dirbti optimaliu sūkių dažniu.
- Diržinis variatorius: Naudoja metalinį diržą ir du skriemulius, kurių skersmuo gali būti keičiamas. Tai populiariausias variatorių tipas lengvuosiuose automobiliuose.
- Hidrostatinis variatorius: Sudarytas iš hidraulinio siurblio ir hidraulinio variklio, leidžia labai sklandžiai reguliuoti greitį ir gali perduoti didelį sukimo momentą, todėl tinkamas sunkioms mašinoms, tokioms kaip tankai.
Mišriosios pavarų dėžės
Šios pavarų dėžės apjungia pakopinių ir bepakopių pavarų dėžių ypatumus, siekdamos pasiūlyti lankstesnes važiavimo galimybes.
- DSG (Direct-Shift Gearbox) / Dvigubos sankabos pavarų dėžė (DCT): Tai moderni automatinė pavarų dėžė, turinti dvi atskiras sankabas - vieną nelyginėms pavaroms (1, 3, 5), kitą - lyginėms (2, 4, 6). Tai leidžia pavaras perjungti itin greitai ir sklandžiai, nes kita pavarų dėžė jau būna paruošta perjungimui. Techniškai ji labiau panaši į mechaninę nei į tradicinę automatinę.
DSG transmisijos paaiškinimas – kaip veikia DSG transmisija, privalumai ir automobiliai, kuriuose jos yra
Pavarų dėžių pritaikymas transporto priemonėse
Skirtingi pavarų dėžių tipai yra pritaikyti įvairioms transporto priemonėms ir jų paskirtims:
- Didelio krovumo automobiliai, autobusai, traktoriai: Dažniausiai naudojamos daugiavelenės ir daugiapakopės pavarų dėžės, užtikrinančios didelį sukimo momentą ir patvarumą.
- Lengvieji ir krovininiai automobiliai: Populiarios automatinės ir hidromechaninės bepakopės pavarų dėžės dėl patogumo ir efektyvumo.
- Kombainai, ekskavatoriai ir lėtaeigės žemės ūkio mašinos: Dažnai naudojamos hidrostatinės bepakopės pavarų dėžės, leidžiančios sklandžiai reguliuoti greitį.
- Lengvieji automobiliai: Dažnai montuojamos mechaninės pavarų dėžės (su 6 pavaromis) arba CVT variatoriai dėl efektyvumo ir degalų taupymo.
Privalumai ir trūkumai: Mechaninė prieš Automatinę pavarų dėžę
Pasirinkimas tarp mechaninės ir automatinės pavarų dėžės dažnai priklauso nuo individualių vairuotojo pageidavimų, patirties ir vairavimo stiliaus.
Mechaninės pavarų dėžės privalumai:
- Konstrukcinis paprastumas: Dėl to pigesnis ir paprastesnis remontas.
- Kontrolė: Vairuotojas gali rankiniu būdu pasirinkti optimalią pavarą bet kurioje situacijoje, kas ypač svarbu ekstremaliomis sąlygomis (pvz., slidžioje kelio dangoje).
- „Mechaninis“ automobilio užvedimas su išsikrovusiu akumuliatoriumi.
- Galimybė vilkti automobilį standžia ar lanksčia vilktimi be problemų.
- Paplitimas ir patikimumas.
Mechaninės pavarų dėžės trūkumai:
- Mažesnis vairavimo patogumas: Reikalauja nuolatinio pedalų ir svirties valdymo, ypač intensyviame eisme.
- Sankabos pedalo valdymas: Nepatyrusiems vairuotojams gali būti sunku tinkamai valdyti sankabą, rizikuojant ją sugadinti (sankabos plokštelės dėvėjimasis).
- Sunkesnis valdymas stačiose įkalnėse ar intensyviame eisme.
- Reikalinga reguliari priežiūra: Sankabos ir pavarų dėžės alyvos lygio tikrinimas, periodiškas komponentų keitimas.
Automatinės pavarų dėžės privalumai:
- Didelis komfortas: Vairuotojui nereikia rūpintis pavarų perjungimu, kas ypač patogu miesto kamščiuose ir ilguose, neskubriuose važiavimuose.
- Sklandus pavarų perjungimas: Užtikrina švelnesnę ir malonesnę važiavimo patirtį.
- Lengvesnis valdymas intensyviu eismu ar stačiose įkalnėse.
Automatinės pavarų dėžės trūkumai:
- Didesnė kaina: Automobiliai su automatine pavarų dėže paprastai yra brangesni.
- Didėles degalų sąnaudos: Nors modernios automatinės dėžės tampa vis efektyvesnės, jos vis dar gali vartoti šiek tiek daugiau degalų nei mechaninės.
- Brangesnis remontas: Dėl sudėtingesnės konstrukcijos automatinės pavarų dėžės remontas gali būti brangesnis.
- Galimas sukimo momento keitiklio gedimas: Šis komponentas gali reikalauti pakeitimo.
- Jautresnė vairuotojo klaidoms ir reikalauja reguliarios priežiūros, įskaitant transmisijos skysčio keitimą.
Kaip atpažinti savo automobilio pavarų dėžę?
Norint tinkamai prižiūrėti automobilį ir spręsti galimas problemas, svarbu žinoti, kokio tipo pavarų dėžė yra jūsų transporto priemonėje.
Galimi būdai nustatyti pavarų dėžės tipą:
- Transporto priemonės vadovas (savininko vadovas): Dažniausiai jame pateikiama išsami informacija apie automobilio komponentus, įskaitant pavarų dėžės modelį ir specifikacijas.
- Transmisijos etiketė: Kai kuriose transporto priemonėse ant transmisijos korpuso yra etiketė su pavarų dėžės tipu, marke, modeliu ir pagaminimo data.
- Internetinis tyrimas: Automobilių forumuose ir specializuotose svetainėse galima rasti informacijos apie konkrečių transporto priemonių modelių pavarų dėžių konfigūracijas.
- Profesionali pagalba: Jei vis dar abejojate, kreipkitės į kvalifikuotą automobilių mechaniką.
Kodėl svarbu žinoti savo pavarų dėžės tipą? Žinojimas, kokio tipo transmisija yra jūsų automobilyje, leidžia pasirinkti tinkamą transmisijos skystį ir techninės priežiūros programą. Skirtingoms pavarų dėžėms gali prireikti skirtingų tipų skysčio, o netinkamo naudojimas gali sukelti veikimo problemas ir žalą. Taip pat tai supaprastina diagnostikos procesą ir užtikrina, kad taisant būtų naudojamos tinkamos dalys ir procedūros.
Pavarų dėžės priežiūra ir gedimų požymiai
Nepriklausomai nuo pavarų dėžės tipo, reguliari techninė priežiūra yra gyvybiškai svarbi sklandžiam jos veikimui. Transmisijos skysčio degradacija ir teršalų kaupimasis gali mažinti efektyvumą ir sukelti problemas.
Būdingi mechaninės pavarų dėžės gedimo požymiai:
- Neįprasti garsai ir triukšmai (girgždėjimas, tuksėjimas) keičiant pavaras.
- Apsunkintas pavarų keitimas (sunku įjungti/išjungti pavaras).
- Drebėjimas ar vibracija.
- Savaiminis pavarų išsijungimas.
Būdingi automatinės pavarų dėžės gedimo požymiai:
- Neįprasti garsai.
- Vėluojantis pavarų perjungimas arba neįsijungiančios pavaros.
- Smūgiai pavarų perjungimo metu.
Laiku pastebėjus šiuos ženklus ir atlikus reikiamą techninę priežiūrą ar remontą, galima išvengti rimtesnių problemų ir brangiai kainuojančių gedimų.
