Saugiklių Sistemos Bendroji Paskirtis

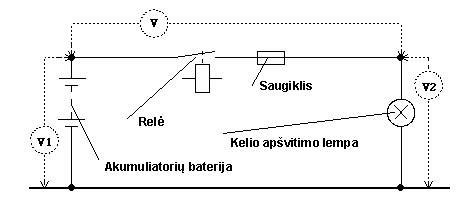

Saugiklių paskirtis - saugoti elektros prietaisus nuo perkrovų ir trumpojo jungimo. Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.
Saugikliai yra esminė elektros sistemos dalis, užtikrinanti apsaugą nuo perkrovų ir trumpųjų jungimų. Jie veikia kaip silpniausia grandis grandinėje, perdegdami ir nutraukdami srovės tiekimą, kai srovė viršija leistiną ribą. Tai apsaugo brangesnius komponentus nuo sugadinimo ir gali užkirsti kelią gaisrui.
Saugikliai yra įvertinti pagal amperą (A), kuris nurodo, kokią maksimalią srovę saugiklis gali praleisti prieš perdegdamas. Svarbu naudoti tinkamo amperų saugiklius, kad užtikrintumėte tinkamą apsaugą ir išvengtumėte problemų.
Saugiklių Dėžutės Vieta VW Golf Plus 2005
VW Golf Plus 2005, kaip ir daugelis kitų Volkswagen modelių, turi kelias saugiklių dėžutes, apsaugančias skirtingas automobilio elektros sistemas. Norint rasti kondicionieriaus (klimato kontrolės sistemos) saugiklį, svarbu žinoti pagrindinių saugiklių dėžučių vietas.

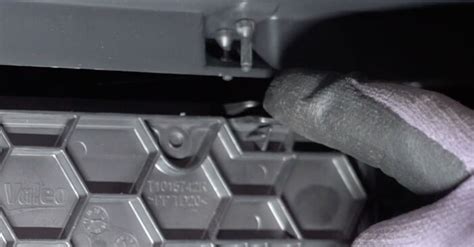

Salono Saugiklių Dėžutė
Salono saugiklių dėžutė paprastai yra po prietaisų skydeliu, vairuotojo pusėje. Ją pasieksite atidarę nedidelį dangtelį. Šioje dėžutėje yra saugikliai, atsakingi už daugelį salono įrangos ir dažniausiai pasitaikančių elektros problemų.

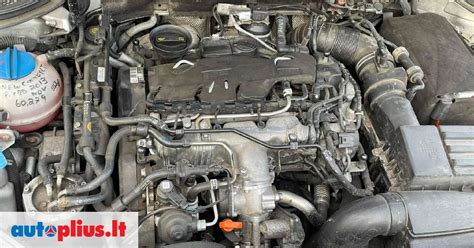

Variklio Skyriaus Saugiklių Dėžutė
Variklio skyriaus saugiklių dėžutė yra variklio skyriuje, dažniausiai šalia akumuliatoriaus. Kai kuriuose VW Golf modeliuose ji gali būti dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį), ties variklio skyriaus pertvara. Šioje dėžutėje yra saugikliai, skirti svarbiausioms variklio, ABS ir kitoms pagrindinėms sistemoms.
Kondicionieriaus Saugiklis ir Saugiklių Schemos Analizė (Pavyzdžiai)
Norėdami tiksliai nustatyti kondicionieriaus (klimato kontrolės sistemos) saugiklį savo VW Golf Plus 2005, visada patikrinkite savo automobilio savininko vadovą arba saugiklių dėžutės dangtelio vidinėje pusėje esančią schemą. Pateikta medžiaga ir jūsų automobilio konfigūracija gali skirtis. Žemiau pateikiamos pavyzdinės schemos iš VW Golf 4 ir VW Golf 5 modelių, kurios gali padėti orientuotis, kadangi Golf Plus 2005 yra artimas Golf 5 kartai.
Saugikliai, susiję su klimato kontrole (pagal VW Golf 5)
VW Golf 5 modelyje, kuris yra artimesnis Golf Plus platformai, už klimato kontrolės sistemą atsakingas saugiklis gali būti variklio skyriaus dėžutėje. Pavyzdžiui, saugiklis 43 (5A) skirtas klimato kontrolės sistemai (galima rasti variklio skyriaus saugiklių dėžutėje).
Atkreipkite dėmesį, kad ankstesnės kartos, pavyzdžiui, VW Golf 4 modelyje, už automatinį oro kondicionierių (Climatronic) yra atsakingas saugiklis Nr. 5 (7.5A) salono saugiklių dėžutėje. Jūsų VW Golf Plus 2005 atveju saugiklio numeris ir vieta gali skirtis, todėl itin svarbu remtis jūsų automobilio dokumentacija.
Pavyzdinė VW Golf 4 Salono Saugiklių Dėžutės Schema
Ši schema yra bendro pobūdžio ir gali šiek tiek skirtis priklausomai nuo konkretaus VW Golf 4 modelio ir komplektacijos. Saugiklių lizdai, žiūrint į dėžutę, gali būti numeruojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai (1, 3, 5 ir t.t. iki 13), apatinėje eilėje lyginiai numeriai (2, 4, 6 ir t.t. iki 14).
| Saugiklio Nr. | Srovė (A) | Apsaugota grandinė |
|---|---|---|
| 1 | 10 | Langų apiplovimo purkštukų šildytuvai |
| 2 | 10 | Posūkių rodikliai |
| 3 | 5 | Pirštinių dėžutės apšvietimas |
| 4 | 5 | Valstybinio numerio apšvietimas |
| 5 | 7.5 | Komforto sistema, pastovaus greičio palaikymo sistema (GRA), automatinis oro kondicionierius (Climatronic), šildytuvo modulis vairuotojo ir keleivio sėdynės |
| 6 | 15 | Stabdžių žibintai |
| 7 | 10 | Atbulinės eigos žibintai |
| 8 | 10 | Vidaus apšvietimas |
| 9 | 15 | Cigarečių pridegiklis |
| 10 | 10 | Radijas |
| 11 | 10 | Variklio valdymo blokas (ECU) |
| 12 | 15 | Valytuvai |
| 13 | 10 | Šildomi veidrodėliai |
| 14 | 15 | Priekiniai rūko žibintai |
| 15 | 10 | Galiniai rūko žibintai |
| 16 | 10 | Aukšto tono signalas |
| 17 | 10 | Žemo tono signalas |
| 18 | 10 | Šviesų aukščio reguliavimas |
| 19 | 7.5 | ABS (Antiblokuojanti stabdžių sistema) |
| 20 | 5 | Oro pagalvės |
| 21 | 15 | Kuro siurblys |
| 22 | 10 | Įpurškimo sistema |
| 23 | 15 | Centrinis užraktas |
| 24 | 25 | Langų kėlikliai |
| 25 | 30 | Šildomas galinis stiklas |
| 26 | 10 | Priekiniai žibintai (dešinė pusė) |
| 27 | 10 | Priekiniai žibintai (kairė pusė) |
| 28 | 15 | Tolimosios šviesos (dešinė pusė) |
| 29 | 15 | Tolimosios šviesos (kairė pusė) |
| 30 | 10 | Pozicinės šviesos (dešinė pusė) |
| 31 | 10 | Pozicinės šviesos (kairė pusė) |
| 32 | 15 | Ventiliatorius |
| 33 | 25 | Automatinė pavarų dėžė |
| 34 | 15 | Sėdynių šildymas |
| 35 | 20 | Stoglangis |
| 36 | 5 | Skydelis |
| 37 | 10 | Navigacija |
| 38 | 10 | Telefono modulis |
| 39 | 15 | Centrinis užraktas |
| 40 | 10 | Galinio valytuvo |
| 41 | 10 | Garso stiprintuvas |
| 42 | 5 | ECU |
| 43 | 5 | Klimato kontrolės sistema (pagal kai kurias schemas, dažniau Golf 5) |
| 44 | 10 | Degimo ritės |
Šis aprašymas yra bendro pobūdžio ir gali šiek tiek skirtis priklausomai nuo konkretaus VW Golf 4/5 modelio ar Golf Plus. Visada patikrinkite savo automobilio saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.
Relės ir Jų Paskirtis
Be saugiklių, VW Golf modeliuose naudojamos įvairios relės, kurios valdo didesnės srovės grandines, įskaitant ir tas, kurios susijusios su klimato kontrole. Pagrindinė relių dėžė paprastai yra po prietaisų skydeliu, vairuotojo pusėje. Taip pat gali būti papildoma relių dėžė variklio skyriuje. Kai kurios relės ir jų paskirtis yra:
- Relė 53: Garso signalo (garsinio signalo) relė.
- Relė 100: Tarpinės relės kontaktas X.
- Relė 109: Kuro siurblio relė.
- Relė 409/167/103: Uždegimo žvakių relė (dyzeliniams varikliams).
- Relės 603, 377, 389, 192: Valytuvų relės.
Variklio skyriuje esančioje papildomoje relių dėžėje gali būti relės, skirtos antrinio oro siurblio įjungimui arba uždegimo žvakėms. Posūkio signalo ir pavojaus relės yra įmontuotos pačiame avarinio įspėjimo jungiklyje.
Saugiklio Keitimo Procedūra
Saugiklio keitimas yra paprastas procesas, kurį galite atlikti patys. Štai žingsniai, kaip tai padaryti:
- Išjunkite degimą: Prieš pradėdami keisti saugiklį, įsitikinkite, kad automobilis yra išjungtas ir išimkite raktelį iš užvedimo spynelės.
- Suraskite saugiklių dėžutę: Raskite salono arba variklio skyriaus saugiklių dėžutę, priklausomai nuo to, kurioje grandinėje yra problema.
- Atidarykite saugiklių dėžutę: Atidarykite saugiklių dėžutės dangtelį.
- Nustatykite perdegusį saugiklį: Patikrinkite saugiklius, kad nustatytumėte perdegusį. Perdegęs saugiklis paprastai turi nutrūkusį metalinį siūlą viduje. Galite naudoti saugiklių testerį, kad patikrintumėte, ar saugiklis veikia. Vizualiai patikrinkite kiekvieną saugiklį, ieškokite metalinio takelio nudegimų ir įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba nedidelį plastikinį elektriko pincetą, kad išimtumėte perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris atitinka tą patį amperą (srovės stiprumą) ir tipą, kaip ir perdegęs saugiklis. Saugikliai neturi būti taisyti arba "sudegę". Kiekviename lizde naudokite tinkamą saugiklį, kitaip rizikuojate sugadinti Jūsų automobilio elektros įrangą ar net sukelti gaisrą.
- Patikrinkite grandinę: Įjunkite degimą ir patikrinkite, ar grandinė veikia tinkamai (pvz., ar įsijungia kondicionierius).
- Uždarykite saugiklių dėžutę: Uždarykite ir prisukite saugiklių dėžutės dangtelį.
Svarbu: Niekada nenaudokite didesnio amperų saugiklio nei nurodyta. Tai gali sukelti elektros perkrovą, pažeisti elektros sistemą ir sukelti gaisrą.
Kaip pakeisti plokščių apkalą, purvasargį [AUTODOC PAMOKA]
Dažniausios Problemos ir Trikčių Šalinimas
Jei pakeitėte saugiklį, o jis vėl perdega, tai gali reikšti, kad grandinėje yra rimtesnė problema, pavyzdžiui, trumpasis jungimas. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą elektriką. Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite.
Štai keletas dažniausiai pasitaikančių problemų, susijusių su VW Golf saugikliais:
- Cigarečių pridegiklis neveikia: Patikrinkite saugiklį Nr. 9 (dažniausiai 15A) arba Nr. 41 (30A) pagal kitas schemas.
- Radijas neveikia: Patikrinkite saugiklį Nr. 10 (dažniausiai 10A) arba Nr. 42 (15A).
- Valytuvai neveikia: Patikrinkite saugiklį Nr. 12 (dažniausiai 15A).
- Kuro siurblys neveikia: Patikrinkite saugiklį Nr. 21 (dažniausiai 15A) arba Nr. 28 (15A).
- Langų kėlikliai neveikia: Patikrinkite saugiklį Nr. 24 (dažniausiai 25A).
Saugiklių Tipai, Amperražas ir Spalvos
VW Golf Plus 2005 naudoja įvairių tipų saugiklius, įskaitant ATO/ATC saugiklius ir mini saugiklius. ATO/ATC saugikliai yra labiausiai paplitę ir yra spalvoti, kad būtų lengva atpažinti amperą. Mini saugikliai yra mažesnė ATO/ATC saugiklių versija. Prieš keisdami saugiklį, įsitikinkite, kad naudojate tinkamą tipą ir amperą.
Saugikliai gaminami iš žalvario (geresni) arba aliuminio (reikia dažniau tikrinti). Geriausi saugikliai tie, kurių takeliai gaminami iš žalvario, nes jie nesukelia elektrocheminės korozijos tarp lizdo ir takelio.

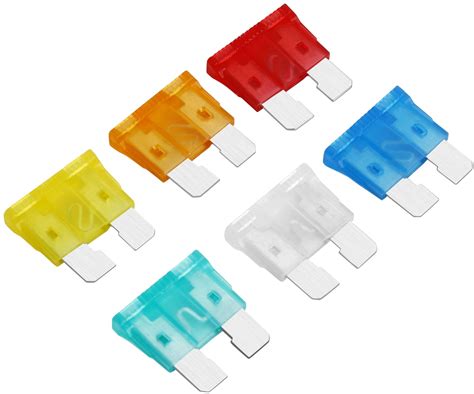

Saugikliai yra skirtingų amperražų, kurie nurodomi ant saugiklio korpuso. Be to, saugikliai dažnai yra pažymėti skirtingomis spalvomis, kurios atitinka tam tikrą amperražą:
- Ruda: 5A
- Raudona: 10A
- Mėlyna: 15A
- Geltona: 20A
- Balta: 25A
- Žalia: 30A
Šios spalvos padeda greitai identifikuoti reikiamą saugiklį. Visada įsitikinkite, kad keičiate saugiklį į tokios pat spalvos (amperražo) saugiklį.
Saugos Patarimai Dirbant su Elektros Sistema
Dirbant su automobilio elektros sistema, svarbu laikytis saugos patarimų:
- Atjunkite akumuliatorių: Prieš pradėdami dirbti su elektros sistema, atjunkite neigiamą akumuliatoriaus gnybtą.
- Naudokite tinkamus įrankius: Naudokite izoliuotus įrankius, kad išvengtumėte elektros smūgio ir nepažeistumėte laidų ar kitų komponentų.
- Būkite atsargūs: Būkite atsargūs dirbdami su elektros sistema ir venkite liesti atvirus laidus.
- Venkite vandens: Venkite kontakto su vandeniu, nes tai gali sukelti trumpąjį jungimą.
Diagnostika ir Trikčių Šalinimas
Jei turite problemų su automobilio elektros sistema, svarbu atlikti diagnostiką ir nustatyti priežastį. Štai keletas patarimų, kaip tai padaryti:
- Patikrinkite saugiklius: Pirmiausia patikrinkite visus saugiklius, susijusius su problema.
- Patikrinkite laidus: Patikrinkite, ar nėra pažeistų ar atjungtų laidų.
- Patikrinkite jungtis: Patikrinkite, ar nėra korozijos ant jungčių.
- Naudokite multimetrą: Multimetru galite patikrinti, ar grandinėje yra įtampa ir ar nėra trumpojo jungimo.
- Naudokite diagnostikos įrangą: Diagnostikos įranga gali padėti nustatyti problemos priežastį, ypač su klimato kontrolės sistema.
Prevencija ir Priežiūra
Norint išvengti saugiklių perdegimo, rekomenduojama laikytis šių patarimų:
- Nenaudokite per daug elektros prietaisų vienu metu: Venkite įjungti per daug elektros prietaisų vienu metu, ypač jei jie naudoja daug energijos (pvz., šildomos sėdynės, oro kondicionierius).
- Reguliariai tikrinkite laidus: Reguliariai tikrinkite laidus, ar nėra pažeidimų. Jei pastebėjote pažeistą laidą, nedelsdami jį pataisykite arba pakeiskite.
- Naudokite kokybiškus elektros prietaisus: Naudokite kokybiškus elektros prietaisus, kurie atitinka automobilio elektros sistemos reikalavimus.
- Venkite modifikacijų, kurios gali sukelti perkrovas: Venkite modifikacijų, kurios gali sukelti perkrovas elektros sistemoje (pvz., netinkamai įdiegta papildoma apšvietimo įranga).
- Reguliariai apžiūrėkite saugiklių dėžutę: Patikrinkite, ar nėra korozijos ar pažeidimų. Jei pastebėjote korozijos, nuvalykite ją specialiu valikliu, skirtu elektros jungtims.
