Kur rasti „Volkswagen Sharan“ saugiklių bloką ir kaip juo naudotis

„Volkswagen Sharan“, vertinamas dėl savo erdvumo ir praktiškumo šeimoms bei kelionėms, kaip ir bet kuris modernus automobilis, turi sudėtingą elektros sistemą. Šios sistemos širdyje yra saugiklių blokas (arba keli blokai), atliekantis kritiškai svarbų vaidmenį - apsaugoti įvairius elektros komponentus nuo pažeidimų, kuriuos gali sukelti per didelė srovė ar trumpasis jungimas. Supratimas apie „VW Sharan“ saugiklių bloko veikimą, jo schemos radimą ir gebėjimas atlikti pagrindinę diagnostiką yra naudingas kiekvienam šio automobilio savininkui, leidžiantis ne tik sutaupyti laiko ir pinigų, bet ir užtikrinti saugesnį automobilio eksploatavimą.

Saugiklių Bloko Paskirtis ir Veikimo Principas

Pagrindinė saugiklių bloko funkcija - tarnauti kaip silpnoji grandis elektros grandinėje. Kiekvienas saugiklis yra skirtas apsaugoti konkretų komponentą ar jų grupę (pvz., žibintus, valytuvus, radiją, degalų siurblį, langų keltuvus ir kt.). Saugiklio viduje yra plona metalinė vielutė ar juostelė, suprojektuota taip, kad išsilydytų ir nutrauktų elektros grandinę, kai ja tekanti srovė viršija nustatytą ribą (amperažą). Saugikliai yra esminė bet kurios elektros instaliacijos dalis. Jie efektyviai apsaugo apkrovą ir elektros sistemas nuo trumpųjų jungimų, perkrovos ir perkrovų. Saugikliai naudojami visuose elektros grandinėse - pastatų instaliacijose, transporto priemonių elektros sistemose, elektronikoje ir buitinėje technikoje. Sunku įsivaizduoti efektyvią grandinių ir apkrovų apsaugą be grandinės pertraukimo esant per dideliam srovės lygiui.

Kodėl tai svarbu?

Jei įvyksta trumpasis jungimas (pvz., pažeidus laido izoliaciją ir jam susilietus su automobilio kėbulu) arba perkrova (pvz., dėl sugedusio komponento, reikalaujančio per daug srovės), srovės stipris grandinėje smarkiai padidėja. Be saugiklio ši didžiulė srovė galėtų perkaisti laidus, sukeldama gaisro pavojų, arba nepataisomai sugadinti brangius elektroninius valdymo blokus (ECU) ir kitus komponentus. Saugiklis, laiku "paaukodamas" save, apsaugo likusią grandinės dalį.

Saugiklių ir relių skirtumai

Saugiklių blokuose dažnai būna ne tik saugikliai, bet ir relės. Relės yra elektromechaniniai jungikliai, leidžiantys mažos srovės grandinei (pvz., iš jungiklio ant vairo ar prietaisų skydelio) valdyti didelės srovės grandinę (pvz., starterio variklio, kuro siurblio ar aušinimo ventiliatoriaus). Tai apsaugo valdymo jungiklius nuo didelių srovių apkrovos ir leidžia efektyviau valdyti galingus elektros vartotojus. Relių gedimai taip pat gali sukelti įvairių elektros sistemos sutrikimų.

„VW Sharan“ Saugiklių Blokų Vietos Nustatymas

„Volkswagen Sharan“ automobilyje saugiklių dėžutės vieta gali skirtis priklausomai nuo modelio metų ir komplektacijos. Dažniausiai jos randamos šiose vietose:

Pagrindinis salono saugiklių blokas

• Pirmos kartos Sharan (Mk1, 1995-2010): Dažniausiai šis blokas yra vairuotojo pusėje, po prietaisų skydeliu, kairėje pusėje, netoli durelių. Kartais jis gali būti paslėptas po nuimamu dangteliu arba nedidele daiktadėže. Norint jį pasiekti, gali tekti atidaryti vairuotojo dureles ir ieškoti dangtelio prietaisų skydelio šone arba apatinėje dalyje.
• Antros kartos Sharan (Mk2, nuo 2010 m.): Vieta panaši - dažniausiai vairuotojo pusėje, po prietaisų skydeliu. Gali būti nedidelė daiktadėžė ar dangtelis, kurį reikia atidaryti ar nuimti. Kai kuriais atvejais dalis saugiklių gali būti integruota į BCM (Body Control Module) bloką.

Šiame bloke paprastai yra saugikliai, atsakingi už salono įrangą: apšvietimą, langų keltuvus, centrinį užraktą, radiją, prietaisų skydelį, oro kondicionierių, valytuvus ir kt. Norėdami surasti saugiklius, pasinaudokite saugiklių priskyrimo etikete dėtuvėje.

Saugiklių blokas variklio skyriuje

Dažniausiai jis yra arčiau akumuliatoriaus arba stabdžių skysčio rezervuaro, po juodu plastikiniu dangčiu. Šis dangtis paprastai tvirtinamas spaustukais arba keliais varžtais. Šiame bloke paprastai yra galingesni saugikliai ir relės, atsakingos už variklio valdymo sistemą (ECU), degalų siurblį, aušinimo ventiliatorių, ABS/ESP sistemas, žibintus (kartais), starterį ir kitus didelės galios komponentus. Kai kurios funkcijos apsaugomos variklio skyriuje esančiais saugikliais blokuose B ir C. Tačiau juos pasiekti gana sunku, todėl patariama kreiptis į įgaliotąjį gamintojo atstovą, kad pakeistų šiuos saugiklius.

Papildomi saugikliai/relės

Kai kuriuose modeliuose ar komplektacijose gali būti papildomų, mažesnių saugiklių ar relių blokų kitose vietose, pavyzdžiui, bagažinėje (ypač jei yra papildomos įrangos, pvz., priekabos kablys ar galinga garso sistema) arba integruotų į kitus valdymo blokus.

Svarbu: Tiksli vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio metų, variklio tipo ir įrangos lygio. Patikimiausias būdas rasti visus saugiklių blokus jūsų konkrečiame „VW Sharan“ yra pasinaudoti automobilio naudojimo instrukcija (vartotojo vadovu). Ten paprastai būna detalūs aprašymai ir iliustracijos.

Saugiklių Schema (Diagrama): Kaip Ją Rasti ir Suprasti

Saugiklių schema arba diagrama yra nepakeičiamas įrankis nustatant, kuris saugiklis yra atsakingas už neveikiantį komponentą. Be jos bandymas rasti perdegusį saugiklį gali virsti ilgu ir varginančiu darbu, tikrinant kiekvieną saugiklį iš eilės.

Kur rasti saugiklių schemą?

• Ant saugiklių bloko dangtelio: Dažnai gamintojas pateikia supaprastintą schemą arba lipduką su saugiklių numeriais ir jų funkcijų simboliais ar trumpiniais ant vidinės saugiklių bloko dangtelio pusės. Tai greičiausias būdas rasti informaciją.
• Automobilio naudojimo instrukcija (vartotojo vadovas): Tai pats patikimiausias šaltinis. Vadove paprastai būna skyrius, skirtas saugikliams ir relėms, kuriame pateikiamos detalios schemos visiems saugiklių blokams, nurodant kiekvieno saugiklio numerį, jo srovės stiprį (amperažą) ir apsaugomą grandinę ar komponentą.
• Internete: Egzistuoja interneto svetainės ir VW entuziastų forumai, kur vartotojai dalijasi saugiklių schemomis konkretiems modeliams ir metams. Tačiau naudokitės šia informacija atsargiai - ji ne visada gali būti tiksli ar atitikti jūsų automobilio komplektaciją. Visada stenkitės patikrinti informaciją iš kelių šaltinių arba palyginti su oficialia dokumentacija.

Dėmesio! Saugiklių išdėstymas ir funkcijos gali ženkliai skirtis net ir tų pačių metų „VW Sharan“ modeliuose, priklausomai nuo variklio tipo (benzininis/dyzelinis), pavarų dėžės tipo, įrangos lygio (pvz., ar yra stoglangis, šildomos sėdynės, ksenoniniai žibintai, priekabos kablys ir t.t.). Todėl būtina naudoti schemą, skirtą būtent jūsų automobilio modifikacijai ir gamybos metams.

Kaip skaityti schemą?

Saugiklių schemoje paprastai rasite šią informaciją:

• Saugiklio numeris (lizdo numeris): Kiekvienas lizdas saugiklių bloke turi unikalų numerį (pvz., F1, F23, 30, 31 ir t.t.).
• Srovės stipris (amperažas - A): Nurodoma maksimali srovė, kurią saugiklis gali praleisti prieš perdegdamas (pvz., 5A, 10A, 15A, 20A, 25A, 30A, 40A). Ši vertė paprastai būna užrašyta ir ant paties saugiklio korpuso. Saugikliai dažnai būna skirtingų spalvų pagal jų amperažą (pvz., 10A - raudonas, 15A - mėlynas, 20A - geltonas), tačiau visada vadovaukitės skaičiumi, o ne tik spalva.
• Apsaugoma grandinė/komponentas: Aprašymas arba simbolis, nurodantis, kokį įrenginį ar sistemą saugo konkretus saugiklis (pvz., "Kairysis artimųjų šviesų žibintas", "Radijas", "Valytuvai", "Degalų siurblys", "Lizdas 12V").

Pavyzdžiui, jei nustojo veikti jūsų automobilio radijas, saugiklių schemoje ieškokite įrašo, susijusio su radiju, garso sistema ar informacine pramogų sistema. Radę atitinkamą įrašą, matysite saugiklio numerį (pvz., F42) ir jo reikiamą amperažą (pvz., 15A). Tada saugiklių bloke suraskite lizdą Nr. 42 ir patikrinkite jame esantį saugiklį.

Saugiklių lentelės pavyzdys (gali skirtis priklausomai nuo modelio metų):

Ši lentelė yra tik pavyzdys. Tikslias vertes ir funkcijas rasite savo „Volkswagen Sharan“ automobilio savininko vadove.

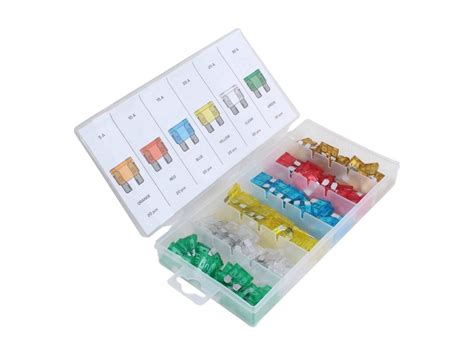

Saugiklių Tipai

Automobiliuose naudojami įvairių tipų saugikliai. Štai keletas dažniausiai pasitaikančių:

• Standartiniai (ATO/ATC): Tai yra labiausiai paplitęs tipas, naudojamas daugelyje automobilių. Jie yra plokšti, su dviem kontaktais apačioje.
• Mini: Mažesnė standartinių saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
• Maxi: Didesni saugikliai, skirti didesnėms srovėms.
• Stikliniai: Senesnio tipo saugikliai, turintys stiklinį korpusą. Jų vis mažiau naudojama naujesniuose automobiliuose.
• Besikartojantys (Circuit Breakers): Šie saugikliai, užuot sudegę, atsijungia ir vėl įsijungia, kai grandinė atvėsta. Jie dažniausiai naudojami svarbiose sistemose, tokiose kaip langų pakėlikliai.
• Termofusai: Jie yra skirti nutraukti grandinę, jei temperatūra pakyla iki pavojingo lygio. Termofusai atjungia grandinę išlydydami mažą išlydomąją jungtį, kuri atleidžia spyruoklinį mechanizmą ir atskiria kontaktus. Rinkoje yra daug termofusų su labai plačiu atjungimo temperatūrų diapazonu, nuo 72 iki net 257°C.
• Keraminiai saugikliai: Jie paprastai turi kvarcinio smėlio užpildą, kuris neleidžia susidaryti elektros lankui. Jų perdegimas ne visada matomas plika akimi - todėl būtina naudoti testerį.

Gedimų Diagnostika ir Saugiklių Keitimas

Jei staiga nustoja veikti kuri nors jūsų „VW Sharan“ elektros sistemos dalis (pvz., neveikia langų apiplovimas, nedega salono apšvietimas, neįsijungia kondicionierius), pirmiausia reikėtų įtarti perdegusį saugiklį.

Kaip atpažinti perdegusį saugiklį?

Dažniausiai naudojami „VW Sharan“ automobiliuose yra standartiniai arba mini dydžio kištukiniai (blade type) saugikliai. Jie turi skaidrų plastikinį korpusą, per kurį matoma U formos metalinė vielutė.

• Vizualus patikrinimas: Išėmę įtariamą saugiklį, atidžiai apžiūrėkite vielutę jo viduje. Jei vielutė yra nutrūkusi arba matosi tamsios degimo žymės, saugiklis yra perdegęs. Perdegęs kasetinis saugiklis turi būti pakeistas nauju su tais pačiais parametrais ir laiko-srovės charakteristikomis.
• Patikrinimas multimetru: Tai patikimesnis būdas, ypač jei vizualiai sunku įžiūrėti vielutę. Norėdami patikrinti, ar saugiklis yra perdegęs, naudokite multimetrą. Nustatykite multimetrą į tęstinumo režimą. Tai gali skirtis priklausomai nuo naudojamo matuoklio, bet ieškokite lygintuvo diodo simbolio. Įkiškite matavimo laidus į multimetrą - raudonąjį į VΩmA lizdą, o juodąjį į neigiamą (COM lizdą). Nepriklausomai nuo saugiklio tipo, matavimo procedūra yra ta pati. Maži saugikliai matuojami pritaikant bandymo zondus prie abiejų metalinių galų. Jei grandinė yra tęstinė, gautas rodmuo turėtų būti mažos varžos vertė. Kai saugiklis yra perdegęs, matuoklis rodys begalinę varžą, nieko arba laidų gedimą su akustiniu ir/arba šviesos signalu. Automobiliniams saugikliams multimetrą nustatykite taip, kad būtų matuojamas nepertraukiamumas, ir pridėkite zondus prie metalinių saugiklio kontaktų (matomų korpuso viršuje). Varža, artima nuliui, rodo, kad saugiklis veikia. Srovės tekėjimas per termofusą taip pat turėtų būti patikrintas multimetrą nustatant į tęstinumo režimą. Panašiai kaip ir saugikliai, bandymo zondai taip pat turėtų būti pritaikyti prie dviejų laidžių saugiklio kontaktų, tikrinant, ar matavimo vertė yra maža. Jei matuoklis nerodo jokio laidumo (nėra garso signalo arba didelė varža), saugiklis greičiausiai perdegė.
• Patikrinimas testine lempute: Prijunkite testinės lemputės gnybtą prie patikimo įžeminimo (pvz., metalinės kėbulo dalies). Įjunkite degimą (arba tą grandinę, kurią tikrinate). Atsargiai palieskite testinės lemputės zondą prie abiejų saugiklio viršuje esančių metalinių kontaktų (specialių skylučių). Jei saugiklis geras, lemputė turėtų užsidegti palietus abu kontaktus. Jei lemputė dega palietus tik vieną kontaktą, saugiklis yra perdegęs. Jei lemputė nedega palietus nė vieno kontakto, problema gali būti pačioje grandinėje prieš saugiklį (pvz., nėra maitinimo).

Kaip saugiai pakeisti saugiklį?

Saugiklio keitimas yra paprasta procedūra, tačiau svarbu laikytis saugumo reikalavimų:

1. Išjunkite degimą: Prieš pradėdami darbus, įsitikinkite, kad automobilio degimas yra išjungtas, ir išjunkite visus elektros prietaisus (šviesas, radiją ir t.t.). Tai sumažins atsitiktinio trumpojo jungimo riziką. Atliekant darbus netoli variklio, jis gali būti karštas. Be to, bet kuriuo metu gali pradėti veikti variklio ventiliatorius.
2. Suraskite saugiklių bloką: Naudodamiesi vartotojo vadovu, suraskite reikiamą saugiklių bloką.
3. Nuimkite dangtelį: Atsargiai nuimkite saugiklių bloko dangtelį. Ant jo vidinės pusės dažnai būna schema ir specialus plastikinis įrankis (žnyplės) saugikliams ištraukti.
4. Identifikuokite perdegusį saugiklį: Naudodamiesi schema ant dangtelio arba vartotojo vadove, suraskite lizdą, atitinkantį neveikiantį komponentą.
5. Išimkite saugiklį: Atjunkite saugiklį žnyplėmis 3, esančiomis atvarto antrojoje pusėje 1. Pajudinkite saugiklį į šonus, kad išimtumėte jį iš žnyplių.
6. Patikrinkite amperažą: Pažiūrėkite, koks srovės stipris (amperažas) yra nurodytas ant perdegusio saugiklio korpuso.
7. Įdėkite naują saugiklį: Paimkite naują saugiklį su tokiu pačiu amperažu. Įsitikinkite, kad naudojate tinkamo tipo ir dydžio saugiklį. Tvirtai įspauskite naują saugiklį į jo lizdą. Patartina nenaudoti tuščių saugiklių vietų. Priklausomai nuo galiojančių įstatymų ir dėl savo saugumo, iš markės gamintojo atstovo įsigykite atsarginę dėžutę su lempučių bei saugiklių rinkiniu.
8. Uždėkite dangtelį: Tvirtai uždėkite saugiklių bloko dangtelį.
9. Patikrinkite veikimą: Įjunkite degimą ir patikrinkite, ar komponentas, kuris anksčiau neveikė, dabar veikia.

Svarbiausia taisyklė: Niekada nenaudokite didesnio amperažo saugiklio! Jei vietoje 10A saugiklio įdėsite 20A, jis neperdegs esant perkrovai, kuri pavojinga 10A grandinei. Tai gali sukelti laidų perkaitimą, izoliacijos išsilydymą ir net gaisrą! Taip pat nenaudokite jokių "laikinų" sprendimų, pavyzdžiui, vielos gabaliukų ar folijos - tai itin pavojinga.

Jei Saugiklis Perdega Pakartotinai

Jei ką tik pakeistas naujas saugiklis iš karto arba po trumpo laiko vėl perdega, tai yra aiškus ženklas, kad grandinėje yra rimtesnė problema - greičiausiai trumpasis jungimas arba sugedęs komponentas, kuris naudoja per daug srovės. Tokiu atveju tolesnis saugiklių keitimas nepadės ir gali būti pavojingas.

Galimos priežastys:

• Trumpasis jungimas: Tai yra dažniausia saugiklių perdegimo priežastis. Trumpasis jungimas atsiranda, kai laidai susiliečia vienas su kitu arba su įžemintu metalu.
• Pažeista laido izoliacija, dėl ko laidas liečiasi prie metalinio kėbulo (įžeminimas).
• Perkrova: Perkrova atsiranda, kai per grandinę teka per didelė srovė. Tai gali įvykti, jei prie grandinės prijungiami per daug elektros prietaisų.
• Sugedęs elektros variklis (pvz., langų keltuvo, valytuvo), kuris užstrigo arba jo apvijos pažeistos.
• Gedimas pačiame komponente (pvz., trumpasis jungimas radijuje, žibinte).
• Vandens patekimas į jungtis ar komponentus.

Esant pasikartojančiam saugiklio perdegimui, būtina kreiptis į kvalifikuotą autoelektriką arba servisą. Kai kuriuos saugiklius gali pakeisti tik kvalifikuotas specialistas.

Saugiklių Bloko Vaidmuo Bendroje „VW Sharan“ Elektros Sistemoje

Saugiklių blokas nėra izoliuotas komponentas; jis yra integrali visos automobilio elektros sistemos dalis. Šią sistemą sudaro:

• Maitinimo šaltinis: Akumuliatorius ir generatorius.
• Laidynas: Sudėtingas laidų tinklas.
• Saugikliai ir relės: Apsauginiai ir perjungimo elementai.
• Jungikliai: Leidžia vairuotojui valdyti įvairias funkcijas.
• Vartotojai: Komponentai, naudojantys elektros energiją.
• Valdymo blokai (ECU, moduliai): Kompiuteriai, valdantys sudėtingas sistemas.

Saugiklių blokas veikia kaip paskirstymo ir apsaugos centras, užtikrinantis, kad kiekviena grandinė gautų reikiamą maitinimą ir būtų apsaugota nuo pavojingų srovės šuolių. Gedimas bet kurioje šios sistemos dalyje gali turėti įtakos kitoms dalims.

Priežiūra ir Prevencija

Nors saugikliai yra sukurti taip, kad tarnautų ilgai ir perdegti turėtų tik esant gedimui, pats saugiklių blokas ir jo jungtys gali reikalauti dėmesio, ypač senesniuose automobiliuose arba eksploatuojamuose drėgnomis sąlygomis:

• Korozija: Drėgmė gali patekti į saugiklių bloką, sukeldama kontaktų koroziją. Oksidavęsi ar surūdiję kontaktai didina varžą, dėl ko gali kaisti jungtys, atsirasti įtampos kritimas arba netikslus komponentų veikimas.
• Laisvos jungtys: Dėl vibracijos laikui bėgant saugikliai ar relės gali šiek tiek atsilaisvinti savo lizduose. Tai taip pat gali sukelti prastą kontaktą ir kaitimą. Tikrindami saugiklius, įsitikinkite, kad jie tvirtai įstatyti į lizdus.
• Sandarumas: Įsitikinkite, kad saugiklių bloko dangtelis (ypač esančio variklio skyriuje) yra sandariai uždarytas, kad apsaugotų nuo dulkių ir drėgmės.
