Alkūninis velenas yra esminis vidaus degimo variklio komponentas, dažnai vadinamas variklio mechaninės struktūros stuburu. Tai sudėtingos ir netaisyklingos formos metalinė dalis, su skirtingais kampais ir atstumais nuo veleno centro išneštomis alkūnėmis.
Iš esmės, tai besisukantis velenas, esantis variklio bloke, kuris linijinį stūmoklių judėjimą paverčia sukamuoju judesiu. Šis sukamasis judesys galiausiai varo transporto priemonės ratus per transmisijos sistemą.
Kas yra alkūninio veleno paskirtis?
Pagrindinė alkūninio veleno paskirtis yra paversti stūmoklių, cilindre judančių aukštyn ir žemyn, judesį į sukimosi jėgą. Stūmokliai, judėdami žemyn dėl kuro ir oro mišinio degimo cilindruose, stumiasi į švaistiklius, kurie savo ruožtu suka alkūninį veleną.
Vėliau šis judesys perduodamas į smagratį ir galiausiai į transmisijos sistemą, leidžiančią transporto priemonei judėti. Be to, alkūninis velenas padeda subalansuoti variklį. Prie alkūninio veleno pritvirtinti atsvarai atsveria stūmoklių judesių sukuriamas jėgas, sumažina vibraciją ir užtikrina sklandesnį variklio darbą.
Alkūninis velenas yra viena svarbiausių vidaus degimo variklio dalių, kuri yra atsakinga už variklio darbo ciklo užbaigimą ir galios perdavimą į transmisiją. Be šio mechanizmo automobilio variklis negalėtų veikti. Alkūninis velenas - tai variklio mechanizmo dalis, kuri paverčia stūmoklių judėjimą iš tiesinio į sukamąjį.
Alkūninių Velenų Tipai
Lengvųjų automobilių varikliuose alkūniniai velenai būna įvairių konstrukcijų, kurių kiekviena yra pritaikyta skirtingoms variklio konfigūracijoms ir veikimo principams. Pagrindiniai alkūninių velenų tipai yra šie:
- Plokštieji alkūniniai velenai (flat-plane): Dažniausiai pasitaikantys didelės galios ir našumo automobilių varikliuose. Plokštuminių alkūninių velenų kakleliai yra išdėstyti 180 laipsnių kampu. Ši konstrukcija leidžia padidinti variklio apsukas ir išgauti geresnį variklio atsaką į akseleratoriaus paspaudimą, tačiau tokios konstrukcijos velenas turi aukštesnį disbalanso koeficientą, kas gali padidinti vibracijas.
- Kryžminiai alkūniniai velenai (cross-plane): Dažniausiai naudojami V8 varikliuose. Kryžminės plokštumos alkūninių velenų kakleliai išdėstyti 90 laipsnių kampu vienas nuo kito. Ši konstrukcija padeda efektyviau subalansuoti variklį, sumažina vibraciją ir užtikrina sklandesnį variklio veikimą, tačiau to kaina yra šiek tiek mažesni variklio sūkiai, palyginti su plokščiaisiais alkūniniais velenais.
- Kaltiniai alkūniniai velenai: Pagaminti iš vientiso plieno gabalo arba kitų labai tvirtų metalų ar jų lydinių. Kaltiniai alkūniniai velenai yra labai patvarūs ir gali atlaikyti aukštesnes apkrovas bei didesnį stresą. Dėl savo stiprumo ir patikimumo jie dažnai naudojami didelio našumo ir didelės galios varikliuose.
- Lieti alkūniniai velenai: Jie gaminami pilant išlydytą metalą į formą. Lieti alkūniniai velenai pagaminti pigiau ir jie dažniausiai randami įprastuose lengvuosiuose automobiliuose. Nors ir ne tokie tvirti kaip kaltiniai alkūniniai velenai, jie suprojektuoti taip, jog atliktų savo funkciją eksploatuojant variklį įprastinėmis darbo sąlygomis.
Alkūninis velenas yra pagamintas iš aukštos kokybės metalo (dažniausiai kaltinio ar liejinio plieno), kad atlaikytų dideles apkrovas, vibracijas ir ilgą eksploataciją. Nuo variklio stūmoklių ir švaistiklio sukeliamos vibracijos mažinimui ir variklio balansui palaikyti, alkūninis velenas turi atsvarus. Nors atsvarai alkūniniam velenui suteikia nemažą svorį, jis užtikrina sklandesnį variklio darbą ir leidžia pasiekti aukštesnį apsisukimų per minutę skaičių.
Alkūninį veleną sudaro pagrindinis ir švaistiklinis kakliukas, kuriame yra tepimo kanalas, bei atsvaras. Alkūninis velenas patiria didžiulius įtempimus, galimai lygiaverčius kelioms tonoms jėgos, tad ši detalė privalo būti pagaminta iš tokius didelius įtempimus atlaikančios medžiagos. Alkūniniai velenai pagrinde yra kalami ir liejami, taip pat jie gali būti arba surenkami iš dalių, arba monolitiniai.
Alkūninio Velenų Sandarikliai ir Jų Svarba
Alkūninio veleno sandarikliai, kitaip dar vadinami veleno riebokšliais, yra gyvybiškai svarbūs komponentai, užtikrinantys variklio alyvos išlaikymą viduje ir nešvarumų bei kitų teršalų patekimo į variklio vidų prevenciją. Jie montuojami alkūninio veleno priekyje ir gale, kur velenas išeina iš variklio bloko.
Sandariklio medžiaga, tokia kaip PTFE (politetrafluoretilenas) ar FPM (fluoropolimero elastomeras), pasirenkama atsižvelgiant į temperatūros, slėgio ir cheminio atsparumo reikalavimus. Tinkamai veikiantis sandariklis neleidžia alyvai prasisunkti pro alkūninį veleną, kas galėtų sukelti tepimo trūkumą ir variklio pažeidimus.
Taip pat sandariklis apsaugo alkūninio veleno guolius ir kitus vidinius komponentus nuo dulkių, purvo, drėgmės ir kitų aplinkos veiksnių, kurie gali pagreitinti jų susidėvėjimą ir sukelti gedimus.
Alkūninio Velenų Gedimai ir Jų Priežastys
Nors alkūninis velenas yra labai patvarus komponentas, jis gali patirti įvairių gedimų. Jei jūsų variklis pradeda skleisti keistus garsus arba praranda galią, alkūninis velenas gali sugesti. Tokie ženklai, kaip beldimas ar žemas alyvos slėgis, dažnai nepastebimi, kol nepadaroma rimta žala.
Gęstančio variklio garsas – blogas alkūninio veleno guolis ar stūmoklio beldimas?
Pagrindiniai Alkūninio Velenų Gedimų Požymiai
Jei jūsų alkūninis velenas pradės gesti, pastebėsite keletą pagrindinių ženklų:
- Trankantis triukšmas: Sugedęs alkūninis velenas dažnai skleidžia išskirtinį variklio trankymą arba trinktelėjimą.
- Variklio sustojimas: Sunkiais atvejais sugadintas alkūninis velenas gali visiškai sustabdyti variklio veikimą.
- Guolių susidėvėjimas: Dėl susidėvėjusių guolių alkūninis velenas gali sugesti.
Jei pastebėjote kurį nors iš šių požymių, nedelsdami sustabdykite transporto priemonę ir išjunkite variklį, kad išvengtumėte tolesnių pažeidimų. Priklausomai nuo žalos laipsnio, alkūninis velenas gali būti suremontuotas arba pakeistas.
Alkūninio Velenų Gedimų Priežastys
Alkūninio veleno gedimas gali atsirasti dėl įvairių veiksnių, kurių kiekvienas prisideda prie jo gedimo ar lūžimo. Norint išvengti žalos ir užtikrinti variklio ilgaamžiškumą, būtina suprasti šias priežastis:
- Nuovargio gedimas: Yra viena iš dažniausiai pasitaikančių alkūninio veleno pažeidimų, ypač būdingas plieniniams alkūniniams velenams. Šio tipo gedimai įvyksta dėl pasikartojančių įtempių ciklų, net kai įtempis yra mažesnis už medžiagos takumo ribą. Metalo dilimas ir savybių praradimas yra viena iš pagrindinių plieninių alkūninių velenų gedimo priežasčių. Jis gali atsirasti nuo skerspjūvio ploto pokyčio, pavyzdžiui, ties alkūninio veleno tepalo kanalo lūpa.
- Streso taškai: Įtempių koncentracija, ypač aplink tokias vietas kaip alyvos skylės ant švaistiklio kaiščio, gali sukelti įtrūkimus.
- Korozija ir liekamieji įtempiai: Korozija dėl prasto tepimo arba ekstremalių sąlygų gali padidinti nuovargį.
- Sukimo virpesiai: Yra dar vienas dažnas alkūninio veleno gedimo kaltininkas. Šios vibracijos atsiranda dėl netolygių jėgų, veikiančių alkūninį veleną, dėl kurio gali atsirasti įtrūkimų alkūninio kaiščio ir kakliuko srityse.
- Nepakankamas tepimas: Yra kritinis veiksnys, lemiantis alkūninio veleno gedimą. Kai alyvos nepakanka arba cirkuliacija yra netinkama, tai gali sukelti guolio gedimą, kuris tiesiogiai veikia alkūninį veleną. Nepakankamas arba apskritas tepimo nebuvimas alkūninio veleno guoliuose gali sugadinti alkūninio veleno guolį, o galiausiai ir patį alkūninį veleną.
- Per didelis slėgis cilindro viduje: Kurį dažnai sukelia vandens nuotėkis arba netinkamai veikianti sandarinimo sistema, gali sukelti katastrofišką alkūninio veleno gedimą.
- Įtrūkimai: Dažnai susidaro didelio įtempimo alkūninio veleno vietose, pavyzdžiui, kakliuko ir juostos sandūroje. Šie įtrūkimai gali prasidėti maži, bet laikui bėgant didėti, ypač kai stūmoklis yra viršutiniame negyvame centre (TDC). Įtrūkimai yra pagrindinė alkūninio veleno gedimo priežastis, jie atsiranda ant švaistiklinių kakliukų ties 10 ir 2 valandos padėtimis (tose vietose stūmoklis yra aukščiausiame stūmoklio taške suspaudimo takto metu).
- Guolių problemos: Alkūninio veleno gedimas gali būti tiesiogiai susijęs su guolių problemomis, tokiomis kaip netinkamas guolio montavimas arba susidėvėję guoliai.
- Per didelis ašinis tarpas alkūninio veleno bloke: Gali sukelti ašinį judėjimą varikliui veikiant.
- Atsipalaidavęs arba netinkamai pritvirtintas smagračio varžtas: Gali sukelti dinaminį alkūninio veleno agregato disbalansą.
- Dinaminis disbalansas: Gali atsirasti, jei alkūninis velenas pakeičiamas nesubalansuota dalimi arba jei surinkimo metu švaistiklio svirtis yra netinkamai išlygiuota.
- Netinkamas šlifavimas arba tiesinimas: Ypač šaltas tiesinimas, gali sukelti žalingą liekamąjį alkūninio veleno įtempį.
- Variklio vardinio sūkių skaičiaus viršijimas arba avarinis stabdymas: Gali sukelti staigią alkūninio veleno perkrovą, padidindama gedimo tikimybę.
- Gamybos defektai: Nors dėl šiuolaikinių gamybos standartų tai retai pasitaiko, liejimo ar kalimo trūkumai vis tiek gali sukelti alkūninio veleno gedimą.
Alkūninio Velenų Priežiūra ir Profilaktika
Pats alkūninis velenas sukurtas taip, kad būtų labai patvarus ir tvirtas, o tinkamai prižiūrint dažniausiai galintis tarnauti visą variklio eksploatavimo laiką. Tačiau norint užtikrinti jo ilgaamžiškumą ir optimalų veikimą, būtina reguliari priežiūra:
- Alyvos keitimas: Reguliarus alyvos keitimas yra labai svarbus, nes alkūninio veleno tepimas priklauso nuo variklio alyvos. Tinkamas tepimas sumažina trintį ir apkrovą, o tai mažina alkūninio veleno guolių bei kakliukų susidėvėjimą.
- Patikra: Periodinės patikros techninio aptarnavimo metu gali padėti anksti nustatyti galimas alkūninio veleno problemas ir užkirsti kelią gedimams.
Kad alkūninis velenas tarnautų ilgai, būtina reguliariai keisti alyvą, naudoti tinkamus tepalus ir laiku tikrinti variklio techninę būklę.
Alkūninio Velenų Remontas
Alkūninio veleno remontas apima kelis etapus, kad būtų atkurta jo funkcija ir išvengta tolesnės žalos. Veiksmingas alkūninio veleno remontas yra labai svarbus norint atkurti jo funkciją, tuo pačiu sumažinant medžiagų nuostolius ir prastovos laiką.
Alkūninio Velenų Remonto Procesas
- Pirmasis alkūninio veleno remonto žingsnis yra pagrindinės žalos priežasties nustatymas. Tai apima bandymus, siekiant įvertinti sunkumą ir rasti sugedusias dalis.

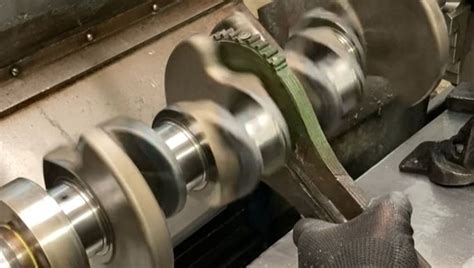

- Nustačius problemą, kitas žingsnis yra alkūninio veleno šlifavimas specializuota įranga. Šis procesas pašalina susidėvėjimą ar pažeidimus, atkuria alkūninio veleno dydį ir užtikrina sklandų veikimą.
- Norint užtikrinti, kad alkūninio veleno paviršius būtų idealiai lygus, naudojama superfinansavimo mašina. Mašinoje naudojamas karborundo akmuo, kuris greitai juda, kad išlygintų paviršių. Pagal SAE J1086 standartą, alkūninio veleno paviršiaus šiurkštumas turi siekti 15 mikro colių Ra arba geriau. Tai užtikrina, kad alkūninis velenas veiktų efektyviai su minimalia trintimi. Prieš poliravimą pasiekti mikrocolių Ra.
- Poliravimas yra labai svarbus norint pasiekti tinkamą formą ir paviršiaus apdailą. Šis žingsnis padeda užtikrinti, kad alkūninis velenas atitiktų reikiamą tikslumą ir sklandumą, kad veiktų efektyviai.
- Jei gedimo įvertinimas rodo su karščiu susijusį kietumą, gali prireikti terminio apdorojimo. Alkūninis velenas šildomas, mirkomas ir aušinamas, atkaitinimo procese dažniausiai naudojant keramines antklodes. Atkaitinimo terminis apdorojimas: Alkūninis velenas šildomas iki tam tikros temperatūros (iki 630°C), naudojant keramines kaitinimo antklodes.
- Jei alkūninis velenas yra sulenktas dėl įtampos, gali prireikti ištiesinimo.
Remonto Sėkmę Lemiami Veiksniai
Remonto sėkmė priklauso nuo kelių veiksnių:
- Pažeidimo masto, pvz., įtrūkimų ar kakliukų susidėvėjimo.
- Specialios įrangos ir profesinės kompetencijos poreikio.
- Jei randama įtrūkimų, plyšio gylis apie kakliuko skersmenį yra labai svarbus. Jei įtrūkimai yra gilesni nei ketvirtis colio, tai gali būti neįmanoma pataisyti. Vizuali apžiūra ir Magnaflux testavimas padeda įvertinti įtrūkimus.
Alkūninio Velenų Remonto Atvejų Tyrimai
- Goltens borto atkaitinimas: Goltens sėkmingai suremontavo beveik 200 sugadintų alkūninių velenų visame pasaulyje, naudodamas borto atkaitinimo metodus. Šis metodas leido jiems išvengti alkūninio veleno keitimo ir žymiai sumažinti laivų prastovos laiką. Atkaitinimas laive: Goltens sėkmingai suremontavo beveik 200 pažeistų alkūninių velenų visame pasaulyje, naudodamas atkaitinimą.
- MAN PrimeServ In-Situ remontas: MAN PrimeServ panaudojo in situ atkaitinimą 7L58/64CD variklyje, efektyviai atkurdamas alkūninio kaiščio kietumą išlaikant pradinį skersmenį. Remontas vietoje: MAN PrimeServ naudojo in situ atkaitinimą 7L58/64CD variklio remontui.
- Keturių cilindrų dyzelinio variklio atvejo tyrimas: Keturių cilindrų dyzelinio variklio alkūninis velenas per anksti sulūžo dėl perkrovos. Po kruopštaus įvertinimo ir vėlesnio remonto, įskaitant šlifavimą ir poliravimą, alkūninis velenas buvo atkurtas į darbinę būklę.
„Volgen Power teikiama alkūninio veleno remonto paslauga yra itin profesionali. Suremontuotas alkūninis velenas lyg naujas.“
Alkūninio Velenų Įtrūkimų Diagnostika (Magnetinių Dalelių Bandymas)
Taisant alkūninį veleną svarbu jį apžiūrėti ir kruopščiai išbandyti, kad būtų galima rasti įtrūkimų ar defektų, galinčių turėti įtakos variklio veikimui. Dažniausias šio patikrinimo būdas yra magnetinių dalelių bandymas (Magnaflux).
- Švarumas: Prieš pradėdami patikrinimą, įsitikinkite, kad alkūninis velenas yra švarus ir sausas. Pašalinkite visą anglį, alyvą ir riebalus, kad atskleistumėte pliką metalą.
- Įmagnetinimas: Alkūninis velenas turi būti įmagnetintas dviem statmenomis kryptimis. Tai padeda aptikti tiek išilginius, tiek skersinius trūkumus.
- Apžiūra: Po bandymo apžiūrėkite alkūninį veleną UV šviesa, kad rastumėte įtrūkimų ar defektų. Magnetinės dalelės tirpale sukuria matomas linijas virš bet kokių įtrūkimų, kai alkūninis velenas įmagnetinamas. Šios linijos, matomos UV šviesoje, padeda tiksliai nustatyti trūkumus. Rankiniam patikrinimui galite naudoti jungą (elektrinį magnetą). Jungas sukuria stiprų magnetinį lauką, todėl geležies milteliuose atsiranda įtrūkimų.

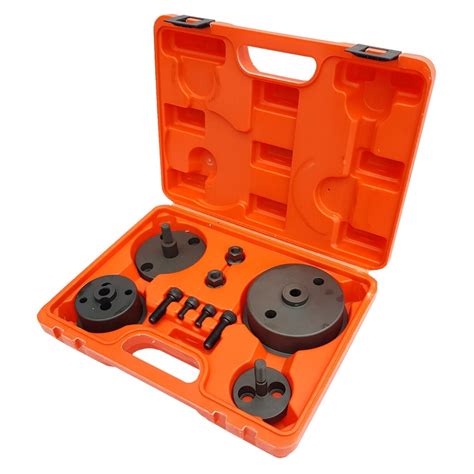

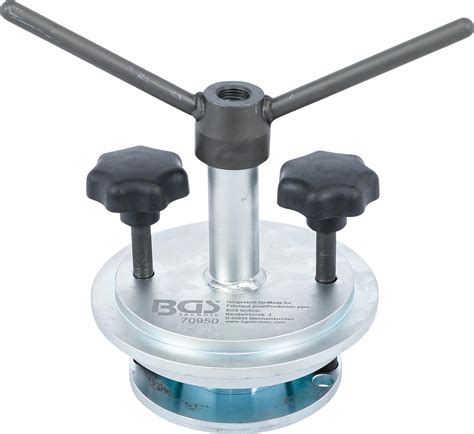

Specializuoti Įrankiai Alkūniniam Velenui Remontuoti
Alkūninio veleno taisymui reikalingi tinkami įrankiai, užtikrinantys tikslumą ir greitį.
- Šis įrankis reikalingas, kad alkūninis velenas išliktų išlygintas, kai nuimami arba montuojami sklendės varžtai. Geras pavyzdys yra STEELMAN 42021, kuris pagamintas Honda ir Acura varikliams. Matmenys: 4 col. ilgis x 1.95 col. plotis x 1.95 col.
- Šis įrankis naudojamas greitai sulaužyti alkūninį veleną hidrauliniu presu.
- Šis įrankis naudojamas alkūniniam velenui pasukti surinkimo ar priežiūros metu ir tinka įvairių tipų varikliams.
- Šie įrankiai yra labai svarbūs norint saugiai nuimti harmoninį balansą nuo alkūninio veleno.
Jei alkūniniame velene yra gilių įtrūkimų, didelis susidėvėjimas arba deformacija, kurios negalima pataisyti, greičiausiai jį reikės pakeisti. Alkūninius velenus galima taisyti kelis kartus, tačiau yra apribojimas, kiek medžiagos galima pašalinti.
Alkūninio Velenų Tarpų Matavimas
Alkūninio veleno ašinis tarpas taip pat vadinamas galiniu alkūninio veleno tarpu. Varikliui veikiant, jei tarpelis per mažas, detalės strigs dėl šiluminio plėtimosi; jei tarpas yra per didelis, alkūninis velenas sukels ašinį judėjimą, pagreitins cilindro susidėvėjimą ir turės įtakos normaliam vožtuvo fazės ir sankabos veikimui. Jei alkūninis velenas variklyje nėra išdėstytas ašies kryptimi, bus ašinis judėjimas, dėl kurio alkūninis velenas atlaikys ašinį slėgį, taip pat sukels ekscentrinį švaistiklio guolių, stūmoklių ir stūmoklių kaiščių susidėvėjimą. Kai sankaba nuspaudžiama, dėl ašinio judėjimo pasikeis sankabos laisvoji eiga, o užvedant automobilis drebės.
Alkūninio Velenų Ašinio Tarpo Matavimas
Alkūninio veleno galinėje dalyje esančios traukos guolio plokštės storis lemia ašinį alkūninio veleno tarpą. Alkūninio veleno ašinė padėtis paprastai nustatoma naudojant traukos plokštes, sudarytas iš keturių pusapvalių tarpiklių ir sumontuotų ant paskutinio alkūninio veleno kakliuko.
Matuojant uždėkite ciferblato indikatorių ant variklio alkūninio veleno priekinio galo, bakstelėkite alkūninį veleną, kad pastumtumėte jį atgal į ribinę padėtį, tada sureguliuokite ciferblato indikatorių į nulį. Tada perkelkite alkūninį veleną į priekį į ribinę padėtį, tada reguliatoriaus indikatorius rodys alkūninio veleno ašinį tarpą.
Jį taip pat galima išmatuoti tvarsčiu; dviem atsuktuvais atitinkamai įkiškite tarp tam tikro pagrindinio guolio dangtelio ir atitinkamos alkūninio veleno svirties, o alkūninį veleną patraukę į priekį arba atgal iki ribinės padėties įkiškite jutiklinį matuoklį į septintą guolį. Matuojamas tarp traukos paviršiaus ir alkūninio veleno paviršiaus, šis tarpas yra alkūninio veleno ašinis tarpas.
Didžiausia alkūninio veleno ašinio judėjimo priežastis yra transporto priemonės inercija ir sankabos slėgio plokštės trauka, suspausta atleidimo guolio, kurį į priekį stumia pavarų dėžės šakė, žengiant ant sankabos. Atraminę plokštę montuoti cilindrų bloko gale yra geriausia padėtis, nes sunkiausios sukimąsi varančios alkūninio veleno dalys yra smagračio ratas ir sankaba.
Pagrindinio Guolio Radialinio Tarpo Matavimas
Tarpas tarp pagrindinio alkūninio veleno kakliuko ir pagrindinio guolio yra radialinis tarpas. Matuojant įkiškite plastikinį vielos matuoklį (plastikinį tarpo matuoklį) tarp pagrindinio kakliuko ir pagrindinio guolio ir būkite atsargūs, kad nesuktumėte alkūninio veleno, kad sukimosi metu tarpas nepasikeistų ir nesugadintų tarpo matuoklio. Reikėtų atkreipti dėmesį į alkūninio veleno kokybės įtaką tarpams.
