Automatinių jungiklių ir saugiklių parinkimas elektros kabeliams

Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro. Nuo srovės mus saugo nuotėkio relė. Paprastai žmonėms kyla keletas klausimų, susijusių su automatais, pavyzdžiui, ką reiškia raidės ir skaičiai ant jų. Šiame straipsnyje bus detaliai aptarta, kaip teisingai parinkti saugiklius ir automatinius jungiklius įvairiems elektros kabeliams, įskaitant 2.5 mm² skerspjūvio kabelius.

Kas yra automatinis jungiklis (MCB) ir kam jis naudojamas?

Daugelis žmonių vis dar mano, kad automatiniai išjungikliai yra skirti prietaisų apsaugai. Tačiau automatinis išjungiklis (dar kartais vadinamas MCB - Miniature Circuit Breaker) yra įtaisas, kuris atjungia elektros grandinę atsiradus gedimui, tuo apsaugodamas pačią maitinimo grandinę, t. y. laidus ir kabelius. Automatas saugo laidus nuo perkaitimo.

Laidus šildo elektros srovė, kuri jais teka. Tai normalu. Kuo didesnė srovės galia, tuo stipriau kaista laidas. Taigi, saugoti laidus reikia nuo per didelės srovės, kurios jie negali praleisti per save neįkaisdami. Per didelė srovė atsiranda dviem pagrindiniais atvejais:

• Trumpasis jungimas: Įvykus trumpajam jungimui, iškart atsiranda didžiulė srovė, nuo šimtų iki tūkstančių amperų.
• Perkrova: Tai situacija, kai per laidą teka didesnė srovė, nei leidžia jo storis, bet ne tokia didžiulė, kaip trumpojo jungimo metu. Pavyzdžiui, jei esant įprastam 2.5 mm² skerspjūvio kabeliui, vienu metu įjungti elektrinį virdulį, orkaitę ir kaitlentę - per jį tekės apytiksliai 39 amperų srovė. O paslėptas (pvz., užtinkuotas sienoje) toks kabelis neįkaisdamas gali praleisti tik 21 amperą. Tai yra beveik du kartus mažiau!

Taigi, automatai saugo nuo trumpojo jungimo ir perkrovos. Automatinį jungiklį sudaro:

• Elektromagnetinis išjungėjas: saugo nuo trumpojo jungimo.
• Šiluminis išjungėjas: saugo nuo ilgalaikių perkrovų.

Automatinių jungiklių žymėjimas: nominali srovė ir charakteristikos

Parduotuvių lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…).

• Skaičius žymi nominalią srovę - tai tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių.
• Raidė parodo automato srovės charakteristiką. Nuo jos priklauso, kokiai srovei esant automatas išsijungs.

Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų: B16, C16 ir D16. Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto, ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.

Suveikimo charakteristika - tai laiko/srovės kreivė, atvaizduojanti automatinio išjungiklio atsijungimo greitį, kuris priklauso nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Taip pat suveikimo charakteristika nurodo, kiek kartų paleidimo srovė gali viršyti automatinio išjungiklio nominalią:

• B charakteristika: suveikia esant 3-5 kartus didesnei srovei už nominalią.
• C charakteristika: suveikia esant 5-10 kartų didesnei srovei už nominalią.
• D charakteristika: suveikia esant 10-15 kartų didesnei srovei už nominalią.

Šios charakteristikos yra svarbios, nes apkrovos gali būti labai skirtingos. Pavyzdžiui, galingam varikliui reikia laiko įsisukti, ir jis gali sukelti didelę paleidimo srovę, kurią B tipo automatas išjungtų, nors tai ir nėra gedimas.

Tinkamo automatinio jungiklio parinkimas elektros kabeliams

Pirmiausia išsiaiškinsime, kaip pasirinkti automatinį jungiklį konkrečiam kabeliui. Įraše „Elektros kabelių parinkimas pagal galingumą“ jau kalbėjome apie tai, kad kabelį parenkame pagal prietaiso galingumą. Kai jau žinome, kokį kabelį naudosime, galime parinkti ir automatinį išjungiklį.

Pirmas dalykas - srovė. Pagal kabelių parinkimo lentelę galima sužinoti maksimalią kabelio leistinąją srovę. Kadangi automatiniai išjungikliai yra standartizuoti (yra tik konkretūs nominalai), jie visada yra parenkami mažesnės srovės, nei yra maksimali leistinoji kabelio srovė.

Pavyzdžiui:

• Per 2.5 mm² kabelį galime leisti 27 amperų srovę (vienfazės tinkle). Tačiau 27 amperų automatinio išjungiklio nėra. Tad montuoti galime 25 amperų "automatą". Dažniausiai yra montuojami žymiai mažesnio nominalo automatiniai išjungikliai (16 amperų), nes nerekomenduojama kabelių apkrauti maksimaliai.
• 1.5 mm² kabeliui gali būti naudojamas 16A automatinis išjungiklis, bet praktikoje dažnai naudojamas 10A.

Žemiau pateiktose lentelėse nurodytos maksimalios leistinos automatinių išjungiklių srovės (atsižvelgiant į kabelį). Tai reiškia, kad parenkant automatinį išjungiklį reikia įvertinti ir kitų komponentų maksimalias leistinas sroves (pvz., kištukiniai lizdai, jungikliai ir t.t.). Tad praktikoje dažniausiai yra naudojami automatiniai išjungikliai 1 pakopa žemiau (silpnesni) nei maksimali leistina srovė. Taip turime rezervą paleidimo momentams, o mūsų kištukiniai lizdai ir jungikliai nesvils.

Rekomenduojami automatiniai jungikliai pagal paskirtį:

• Rozetėms: puikiai tinka B16 automatai (pvz., 2.5 mm² kabeliui).
• Ūkinės paskirties statiniuose, kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais: geriau rinktis automatus, kurių charakteristika C - pavyzdžiui, C16.

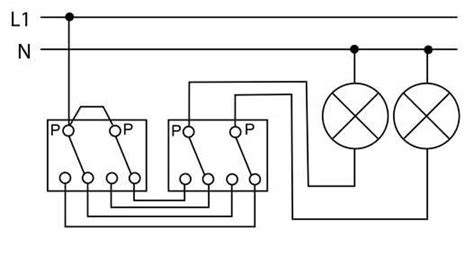

• Apšvietimui: gali būti montuojami tiek C10, tiek B10 automatiniai jungikliai (pvz., 1.5 mm² kabeliui).

B tipo automatinių jungiklių apsauga nuo srovės perkrovos yra jautresnė už C tipo, tačiau buityje naudojamiems elektros įrenginiams nepasijaus realaus praktinio skirtumo. Nėra jokio skirtumo, kokios klasės pasirinksite automatukus, galima, pavyzdžiui, įvadinį statyti C32, o visus kitus B klasės (B16 rozetės, B10 apšvietimas ir pan.).

Selektyvumas

Galimybė išjungti automatus paeiliui yra vadinama selektyvumu. Selektyvumas čia reiškia, kad išjungiamas yra artimiausias apkrovai automatas, ir tik po to - sekantys. Taip išvengiama viso tinklo atjungimo dėl lokalaus gedimo. Kaip minėta anksčiau, dažniausiai įvade būna statomi paprasti automatai su charakteristika C, taigi, nepakeitus jo, užtikrinti selektyvumo visada nėra galimybių. Tačiau galime selektyvumą organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B.

Įvykus trumpajam jungimui to nepavyks išvengti - srovė trumpojo jungimo grandinėje bus vienoda visuose automatuose ir bus vienodai didelė (šimtai amperų), todėl gali suveikti ir aukštesnio lygio automatas.

Nuotėkio relės (RCD)

Nuotėkio reles (RCD - Residual Current Device) geriausia statyti atskirai grupėms (pvz., indaplovė, skalbimo mašina, rozetės, lauko rozetės, sanitariniai mazgai). Bendrai visam įvadui geriau nestatyti, nes esant gedimui išmuš bendrą nuotėkio relę ir nebus aišku, kurioje grupėje problema. Nuotėkio relių nereikia apšvietimui, silpnoms srovėms, šildymui (katilui), rekuperatoriui, vandens siurbliui, kondicionieriui.

Kaip nustatyti galios poreikį ir parinkti įvadinį automatinį jungiklį

Svarbu žinoti, koks yra mūsų vidinis tinklas - vienfazis ar trifazis. Pagal įvadinį (galią ribojantį) automatą galime suprasti, kokį galingumą turime. Dažniausiai mes neturime galimybės rinktis įvadinio automato, t. y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo jungimo selektyvumą, kad jūsų tinkle įvykęs trumpasis jungimas neišjungtų visos paskirstymo linijos. Visa kita - mūsų pasirinkimas.

Naudojant automatus su didesniu nominalu, būtina pravesti storesnį kabelį. Pavyzdžiui, 2.5 mm² kabeliui.

Pavyzdys: galios didinimas

Įvadas - tai svarbiausias momentas, nes reikia suprasti, ar kabelis atlaikys didesnį galingumą. Kitais žodžiais - negalima tiesiog paimti ir padidinti galingumo. Pateiksime pavyzdį, kaip viskas veikia:

Mes turime 9 kilovatus. Dabar mums reikia 14 kilovatų. Identifikavome, kad mūsų tinklas yra 3 fazių ir kabelis yra 10 mm². Pagal kabelių parinkimo lentelę 10 mm² kabelis atlaiko iki 50A srovę (3 fazių tinkle). Jei 14 kilovatų - tai apytiksliai 25A (trifaziam tinklui), tuomet 10 mm² kabelis atlaikys tokią srovę.

Jeigu yra sunku susigaudyti su aukščiau pateiktomis lentelėmis, kabelių skerspjūviais ir kitais skaičiavimais - kreipkitės, mielai pagelbėsime.

Bendrieji saugiklių pasirinkimo principai

Šie įrenginiai apsaugo jūsų elektros grandines nuo pažeidimų, kuriuos gali sukelti perteklinė srovė. Išplėstos žinios apie skirtingų tipų saugiklius, charakteristikas ir naudojimo sritį padeda pasirinkti tinkamą saugiklį. Tai perspektyvos apie jų savybes, kur jų gauti, kaip jie veikia, kaip pasirinkti techninę įrangą, kaip ją įdiegti ir daug daugiau. Apsaugokite savo dizainą, pasirinkdami patikimus variantus.

Kas yra saugiklis ir kaip jis veikia?

Lydusis saugiklis yra absoliučiai būtinas saugos prietaisas, skirtas apsaugoti elektros grandines nuo pažeidimų dėl per didelių srovių. Grandinė nutrūksta, kai srovės lygis tampa per didelis, nes srovės perteklius ištirpdo mažą vidinį laidą. Saugiklis pasirodo esąs nebrangus, todėl jie yra ekonomiški grandinių variantai. Be to, jie nėra tokie problemiški diegiant ir gali būti gana greitai pritaikyti daugeliui sistemų.

Galimi įvairūs saugiklių tipai, kurie patenkins beveik visus įmanomus apsaugos poreikius bet kuriame įrenginyje. Jų prigimtis yra paprasta; jie negali nepadėti ir būti patikimi. Saugikliai dažnai pakeičiami patys, kai to norisi, bet jei nėra taip lengvai prieinami, jie taip pat tampa svarbia grandinės dalimi, todėl jūsų grandinė tampa saugesnė ir efektyviau veikia.

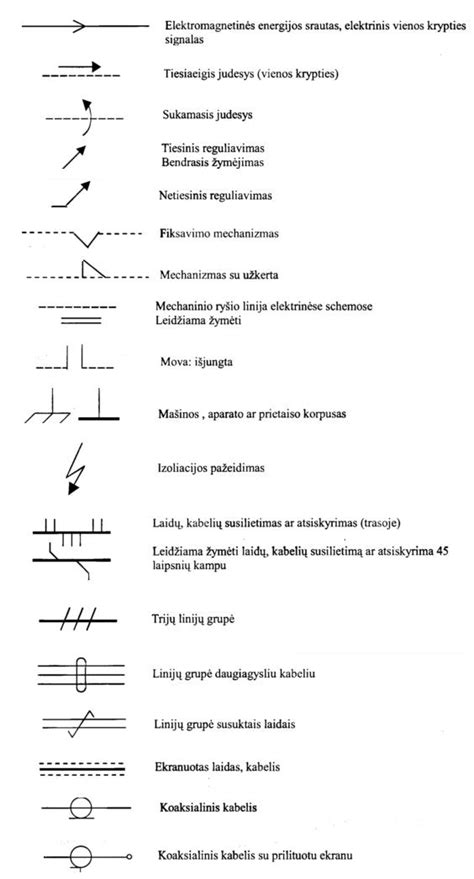

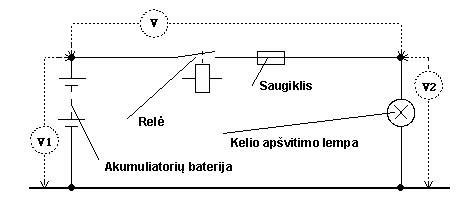

Saugiklio simbolis

Čia galite schemoje aiškiai nustatyti, kur rasti saugiklius, tiesiog pažvelgę į jų simbolius. Kartais jis išlinksta kaip juostelės arba yra tiesus su sankryža. Kai šie simboliai yra iššifruoti, yra žinios apie grandinės saugos dizainą. Todėl saugiklių simboliai išsivystė taip, kad jie turėtų bendrų bruožų, ir net sudaryti grandinės schemą būtų lengva suprasti.

Tinkamų saugiklių tipų pasirinkimas

Tinkamas saugiklis apsaugo grandinę nuo srovių, kurios gali pakenkti; pučia tik tada, kai reikia. Tai yra, komponentų lūžimo tikimybė atsiranda, kai jūsų grandinė yra nepageidaujamai išjungta. Štai veiksmai, kaip rasti tinkamą projekto saugiklio reitingą:

1. Supraskite savo grandinės srovės įvertinimą: srovė, kurią grandinė turi nešti, tekės įprastomis sąlygomis.
2. Pasirinkite saugiklį, kurio nominali srovės talpa yra didesnė už įprastą darbinę srovę. Tai užkirs kelią klaidingam išjungimui.
3. Saugiklio vardinė įtampa turi būti didesnė arba lygi grandinės įtampai.
4. Kalbant apie saugiklį, reikalinga laiko srovės charakteristika. Pasirinkite saugiklio tipą, kuris geriausiai tinka jūsų grandinei, atsižvelgiant į laiko delsą arba gana greitą veikimą.
5. Pavyzdžiui, pagalvokite apie klimatą, kuris gali turėti įtakos saugikliams, temperatūrai ir drėgmei. Pasirinkite saugiklį, atitinkantį šiuos veiksnius.
6. Įsitikinkite, kad saugiklius, kuriuos pasirinkote pagal savo paskirtį ir pagal dizainą, galima pasirinkti kasetinius, iš naujo nustatomus arba terminius saugiklius.

Pagrindinės saugiklių tipų charakteristikos

Žinoti saugiklio charakteristikas bus naudinga priimant sprendimą, kurį saugiklį įtraukti į konkrečią grandinę. Tai yra keletas parametrų, kurie apibrėžia saugiklio galią apsaugoti jūsų komponentus nuo sugadinimo, kai jis veiksmingai veikia.

• Saugiklio srovės talpa: Kiek srovės stiprumą jis gali normaliai praleisti netirpdamas, yra saugiklio srovės galios matas. Tai užtikrina, kad saugiklis nesudegs normaliu naudojimo laikotarpiu. Tinkamos vardinės srovės saugiklio pasirinkimas apsaugo nuo nereikalingo išjungimo, kuris padeda kontroliuoti grandinės svyravimus.
• Nominali saugiklio įtampa: Tai matas, apibrėžiantis didžiausią įtampą, kurią galima saugiai įjungti per saugiklį. Jis nepasiduos saugikliui ir nesuges iki gedimo. Grandinės apsauga reikalauja, kad jūsų grandinės įtampa būtų ne mažesnė nei reikalinga grandinės apsaugai. Taigi, reikia naudoti suderintus arba aukštesnius saugiklius.
• I²t Saugiklio vertė: Tai saugiklio gebėjimas išlaikyti srovę prieš jam sprogstant. Didesnis I²t leistų saugikliui atlaikyti nemažą srovės lygį, nesuveikiant dėl laikinos perkrovos. Tegul tai tinka jūsų grandinei su tokia aukšta gedimų tolerancija.
• Atsako charakteristika: Atsako charakteristika apibrėžia, kaip greitai saugiklis reaguoja į viršsrovę. Greito reagavimo saugikliai reaguoja beveik iš karto, o laiko delsos saugikliai leidžia laikinai perkrauti. Atsižvelgdami į savo grandinės poreikius, pasirinkite patikimą apsaugą. Pasirinkite pagal savo grandinės tipą.
• Pakuotės dydis: Fizinis saugiklio dydis turi atitikti jūsų sukurtos grandinės dydį. Jei norite, galite pasirinkti reikiamą saugiklio dydį, taip papildydami savo dizainą, rodantį tinkamą laisvos vietos panaudojimą.

Įvairių tipų saugikliai

Egzistuoja įvairių tipų saugikliai, pagaminti skirtingiems tikslams. Tai reiškia, kad skirtingi saugiklių tipai turi savo privalumų ir trūkumų, kad apsaugotų grandines. Tai leidžia lengviau priimti sprendimą dėl geriausio pasirinkimo, kurį naudoti kuriant PCB ar kitas sistemas. Pasirinkimas yra būtinas, kad būtų saugu naudoti tokias mašinas.

DC saugikliai

Šio tipo saugikliai vadinami nuolatinės srovės saugikliais ir naudojami grandinėse, kuriose yra nuolatinė srovė, pvz., baterijomis eksploatuojami prietaisai. Jie apsaugo nuo grandinės padidėjimo iki pavojingo lygio ir bet kokios formos trumpojo jungimo. Nuolatinės srovės saugikliai turi turėti galimybę nuolat praleisti srovę be nepageidaujamo suveikimo. Nuolatinės srovės grandinėje naudojamas saugiklis lemia grandinės ilgaamžiškumą ir efektyvumą.

AC saugikliai

Kintamosios srovės saugikliai naudojami kintamosios srovės grandinėse, kurios dažniausiai yra beveik visuose namuose ir pramonėje naudojamuose elektros prietaisuose. Perkrovos metu jie nutraukia grandinę, siekdami apsaugoti laidus kartu su kitomis grandinę sudarančiomis dalimis. Kintamosios srovės saugikliai skirstomi į kategorijas pagal įtampą ir srovę, kurią jie gali saugiai nutraukti ir nešti. Tinkama apsauga įmanoma tik tada, kai pasirenkamas tinkamas kintamosios srovės saugiklis.

Kasetiniai saugikliai

Be defektų kasetiniai saugikliai užtikrina didelio patikimumo elektros grandines, jie naudojami pramoninėse ir didelės galios sistemose. Jie turi skirtingas galias, o jų fiziniai dydžiai svyruoja nuo mažo iki didesnio. Šio tipo saugikliai paprastai būna cilindriniai, o tai užtikrina, kad juos gana lengva sumontuoti kitose grandinėse. Tinkamas kasetinių saugiklių pasirinkimas yra prioritetas, apibrėžiantis grandinės apsaugos poreikius.

• D tipo kasetiniai saugikliai: D tipo saugikliai yra kasetinių saugiklių pogrupis ir pasižymi didelio greičio apsauga. Jie yra maži ir pritaikomi mažose elektronikos ir maitinimo grandinėse.
• HRC (didelės plyšimo talpos) kasetiniai saugikliai: HRC kasetiniai saugikliai pasižymi dideliu našumu normaliai veikiant ir yra ypač veiksmingi gedimo sąlygomis. Jie suteikia didesnę apsaugą ir toleruoja aukštesnius pertraukimo įvertinimus.

Aukštos įtampos saugikliai

Aukštos įtampos saugikliai yra specialiai sukurti srovės apsaugai aukštos įtampos sistemose, kurios toliau taikomos tiekiant energiją. Aukštos įtampos vietose esantys saugikliai yra atsparūs dideliems elektros šuoliams. Trečia, bet kurio įrenginio saugos funkcija yra dar vienas veiksnys, būtinas įrengiant saugiklius jo vietoje. Tinkamai parinktas pasirinkimas naudojant aukštos įtampos įrenginius leidžia išvengti įrangos sunaikinimo.

Automobilių saugikliai

Automobilių saugikliai daugiausia naudojami transporto priemonėse ir automobilių elektronikos sistemose. Jie apsaugo automobilių grandines nuo per didelės srovės. Šie saugikliai skiriasi kompaktiškais dydžiais ir paprastai juos labai lengva pakeisti. Šių gaminių srovės vertės yra skirtingos, tinkamos naudoti įvairiose grandinėse.

• Ašmenų tipo saugikliai: Kietu sluoksniu impregnuoti ašmenų saugikliai plačiai naudojami automobiliuose, motorinėse transporto priemonėse ir žemos įtampos grandinėse. Jie siūlo patikimas apsaugos funkcijas palyginti mažose pakuotėse.
• Varžtų tipo saugikliai: Užsukti saugikliai efektyviai nutraukia dideles sroves. Jie jungiami ir montuojami tiesiai ant šynų, kad būtų pasiektos norimos srovės jungtys.

SMD (paviršinio montavimo įrenginio) saugikliai

SMD saugikliai yra sukurti paviršiaus montavimo technologijai, atitinkantiems pakavimo tankio reikalavimus PCB išdėstymuose. Jie apsaugo svarbias grandines nuo perteklinės srovės. Šie saugikliai yra nedideli ir gali būti surinkti naudojant automatizuotus gamybos būdus. Svarbu pažymėti, kad tinkamo SMD saugiklio parinkimo klausimas vaidina svarbų grandinių apsaugos vaidmenį.

• Lustų saugikliai: Lustų saugikliai yra miniatiūriniai ir sumontuoti ant turimų grandinių plokščių paviršiaus. Jie puikiai tinka surinkti miniatiūrines ir didelio tankio plokštes.

Radialiniai ir švino saugikliai

Radialiniai ir švino saugikliai pritvirtinami per skylių tvirtinimo sistemą, kad atitiktų plokštės integraciją. Yra įvairių dydžių ir apdovanojimų.

Perjungiami (atkuriami) saugikliai

Naudojant pakartotinai sujungiamus saugiklius, vartotojai gali grąžinti saugiklio elementą į grandinę sujungdami laidus. Paprastai jie yra senuose elektros tinkluose. Šio tipo saugiklius galima pakartotinai naudoti. Tačiau su jais reikia elgtis labai gerai, kad būtų išvengta tokių įvykių kaip gaisras autobusų depe.

Šiluminiai saugikliai

Šiluminiai saugikliai yra prietaisai, skirti nutraukti grandinę, kai temperatūra pakyla iki tokio lygio, kurį prietaisas laiko pavojingu. Kartais jie taikomi prietaisų saugai ir elektroniniams gaminiams. Suaktyvinus, jie liks atviri, kol su jais bus susidorota rankiniu būdu. Šie saugikliai atsparūs perkaitimo tikimybei.

Atstatomi/polifuse (polimeriniai saugikliai)

Išpūsti saugikliai arba kartais vadinami polimeriniais saugikliais (polyswitches), kuriuos vartotojas gali iš naujo nustatyti, kai jie suveikia dėl per didelės srovės. Jie tinka nuolatinei apsaugai, nereikalaujant naujo. Šie saugikliai pasižymi ilgalaikiu patikimumu. Jų taikymas apima mažai energijos naudojančias grandines ir beveik visus plataus vartojimo elektronikos gaminius.

Grandinės jungikliai su saugikliais

Grandinės jungiklis su saugikliu susideda iš saugiklio, prijungto prie atjungimo jungiklio, apsaugo grandinę ir siūlo rankinio grandinės pertraukimo priemonę. Kai kurios funkcijos apima pramoninį naudojimą.

Laiko uždelsimo (lėto degimo) saugikliai

Laiko uždelsimo saugikliai, taip pat žinomi kaip lėto degimo saugikliai, specializuojasi trumpalaikių viršsrovių valdymui. Jie palengvina prietaisų paleidimą, nereikia išpūsti saugiklio iš karto. Šie saugikliai rekomenduojami grandinės įjungimui, o tai reiškia didelę pradinę srovę, naudojamą grandinėse. Tai užtikrina tinkamas pasirinkimas, kuris taip pat padidina atitinkamų grandinių saugumą.

Greitai veikiantys saugikliai

Miniatiūriniai greitai veikiantys saugikliai trumpai išvalo grandinę, o tai padeda išvengti žalos dėl staigių perteklinių srovių. Jie leidžia nedelsiant ir tiesiogiai apsaugoti jautrias dalis elektros grandinėse. Šie saugikliai yra labai naudingi grandinėse, kur reikia greito atsako. Norint sumažinti nuostolius, svarbu pasirinkti tinkamą greito veikimo saugiklį.

Žemos įtampos saugikliai

Žemos įtampos saugikliai nurodo grandines, kurių darbinė įtampa yra mažesnė už standartinę vertę, todėl jas reikia apsaugoti. Jie dažniausiai naudojami namų ir verslo elektronikoje. Šie saugikliai apsaugo nuo per didelės srovės, kuri gali pasirodyti pavojinga įrangai. Todėl labai svarbu pasirinkti tinkamą žemos įtampos saugiklį, skirtą naudoti jautriose grandinėse.

Išstūmimo saugikliai

Didelio gedimo srovės išstūmimo saugikliai paprastai naudojami ten, kur saugiklio jungtis turi būti išjungta. Jie gali būti naudojami daugelyje kitų elektros energijos tiekimo sistemų.

Puslaidininkiniai saugikliai

Puslaidininkiniai saugikliai yra ypač skirti apsaugoti mažus jautrius puslaidininkinius įrenginius. Jie apsaugo nuo trumpųjų ar viršįtampių srovių. Šie saugikliai yra būtini dabartinėse naujovėse. Puslaidininkinių saugiklių naudojimas yra būtinas, kad visada būtų parinktas tinkamas saugiklis, kad būtų išvengta konkretaus įrenginio gedimo.

Išsijungiantys saugikliai

Išsijungiantys saugikliai automatiškai nutrūksta grandinėje, kai per grandinę teka viršsrovė. Jie dažniausiai naudojami aukštos įtampos grandinėse. Šie saugikliai prireikus užtikrina greitą apsaugą. Išjungiami saugikliai yra labai svarbūs elektros paskirstymo sistemose.

Viršįtampių slopinimo saugikliai

Viršįtampių slopinimo saugikliai padeda išvengti žalos, kurią sukelia grandinės aukšta įtampa. Paprastai jie naudojami specialioje elektronikos ir maitinimo versijoje. Šie saugikliai padeda sumažinti žalą, kuri gali atsirasti dėl labai brangių energijos šuolių. Tinkamas pasirinkimas padeda užtikrinti tinkamą grandinės charakteristiką kintant įtampai.

EV (elektros transporto priemonių) saugikliai

EV saugikliai yra skirti naudoti elektrinėse transporto priemonėse ir išskirtinai apsaugai nuo viršsrovių. Jie naudingi akumuliatoriaus ir maitinimo valdymo sistemose. Šie saugikliai leidžia saugiai važiuoti elektra varomomis transporto priemonėmis keliuose. Tinkamas saugiklių pasirinkimas yra labai svarbus EV grandinės apsaugai.

HRC (didelės plyšimo talpos) saugiklis

Nors jie naudojami grandinėse, kurių srovės lygis yra žemas ir vidutinis, HRC saugikliai yra tinkami didelės srovės grandinėms ir užtikrina gerą atpažinimą esant gedimo srovėms. Jie apsaugo įrangą nuo sugadinimo važiuojant stipria srove.

Kintamosios srovės (AC) ir nuolatinės srovės (DC) saugikliai

Kintamosios srovės saugikliai PCB grandinėms

Kintamosios srovės saugikliai skirti išsaugoti grandines visose situacijose, kai naudojama kintamoji srovė. Įprasta buitiniuose prietaisuose ir maitinimo sistemose. Kad išvengtumėte sunaikinimo, atjunkite grandinę, jei ji yra perkrauta. Sukurta taip, kad įtampa ir srovė atlaikytų įtampos svyravimus ar šuolius, paprastai vadinamus viršįtampiais. Jis apsaugos jūsų grandinę nuo galimo pažeidimo.

Pabaigai, belieka pridurti, kad pasirinkti automatus, kaip ir visus apsaugos įtaisus, rekomenduojama (ir, beje, atsieina pigiau!) projektavimo stadijoje.

Medžiagą parengė: Andrej Galin ir Justinas Baranauskis.
