Keturpusės obliavimo staklės yra esminis įrenginys moderniame medienos apdirbime, skirtas preciziškam medienos ruošinių obliavimui ir profiliavimui. Šios staklės leidžia vienu metu apdirbti medieną iš visų keturių pusių, o tai žymiai padidina gamybos efektyvumą ir ruošinių tikslumą.
Kas yra keturpusės obliavimo staklės?
Keturpusės obliavimo staklės - tai profesionalios ir tikslios staklės, turinčios keturias pjovimo sistemas, leidžiančios vienu metu apdirbti medieną iš visų keturių pusių. Jos obliuoja, išlygina paviršių ir suteikia jam formą. Šios mašinos plačiai naudojamos masinės gamybos įmonėse, dailidžių, baldų gamybos ir kitose medienos apdirbimo srityse. Jos supaprastina medienos apdirbimo procesą, išsiskiria dideliu tikslumu ir efektyvumu, atitinka aukščiausius kokybės ir saugos standartus.
Šios staklės idealiai tinka baldų, durų ir grindų elementų gamybai, leidžiančios tiksliai obliuoti, profiliuoti ir frezuoti medieną. Pažangios valdymo sistemos užtikrina visišką apdirbimo proceso kontrolę, matmenų kartojamumą ir aukščiausios kokybės paviršiaus apdailą. Automatizavus procesus, galima padidinti gamyklos našumą iki 50%.
Keturpusių obliavimo staklių veikimo principas
Keturpusės obliavimo staklės veikia tiksliai išdėstytų verpsčių sistemos pagrindu. Šiuolaikinės staklės turi elektroninį darbo parametrų valdymą. Pagrindiniai tipai yra uždaros ir plačios obliavimo staklės, kiekvienas su savo unikaliu pritaikymu.
Uždaro tipo keturpusės obliavimo staklės
Šios staklės turi tvirtą pagrindą su ilgu, reguliuojamu įėjimo stalu. Visas įrenginys yra uždarytas kabinoje, kurioje yra veleno mazgas. Minimalus velenų skaičius yra keturi, bet gali būti sumontuota ir daugiau, priklausomai nuo naudotojo poreikių. Kiekvienas velenas turi apsauginį gaubtą ir stabdį. Velenai montuojami viršuje, apačioje ir šonuose. Jie turi tiesias galvutes su obliavimo peiliais arba frezavimo galvutėmis, kurios formuoja ruošinį. Ašys reguliuojamos rankiniu arba elektriniu būdu.

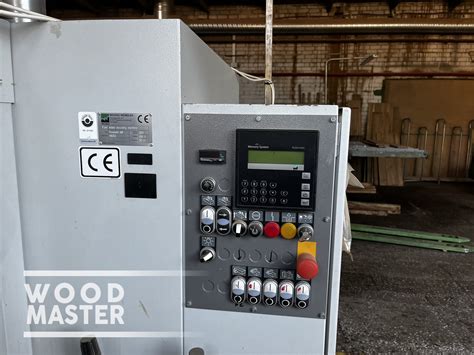

Viršutinėse galvutėse yra prispaudimo ritinėliai su padavimo pavara. Padavimą sudaro metaliniai padavimo ir skriemulių ratai, kartais dvigubi ar net trigubi, o išėjimo ratai yra guminiai. Padavimo ritinėliai yra pneumatiniai, todėl staklių veikimui reikalingas ir kompresorius. Senesni modeliai naudoja grandininę padavimo sistemą, o naujesnės staklės - kardaninius velenus. Kai kurie modeliai turi traukimo ritinėlį priešais pirmąjį stalviršio galvutę, leidžiantį apdirbti šlapias dalis. Valdymo skydelis paprastai yra virš įėjimo stalo, kiekviena galvutė įjungiama atskirai. Tiektuvas taip pat turi savo jungiklį. Po prekystaliu paprastai dedamos naftos talpos.
Plataus apdirbimo keturpusės obliavimo staklės
Skirtingai nuo uždarų obliavimo staklių, plataus obliavimo modeliai pirmiausia apdoroja plačius, didelio našumo ruošinius. Šiuo atveju obliuojama medžiaga daugiausia yra šlapia. Šio tipo obliavimo staklės yra panašios į storų presų konstrukcijas. Pradžioje pridedamas įvadinis stalviršis, turintis lygius arba dantytus traukimo ritinius ir obliavimo ritinėlį su sumontuotais peiliais. Viršutinis obliavimo blokas yra uždengtas tvirtu dangčiu. Vertikalūs velenai yra kairėje ir dešinėje mašinos gale. Šie velenai naudojami pjovimo galvutėms arba frezoms laikyti. Visas korpusas yra tvirtos konstrukcijos - iš ketaus arba metalo.
Pirmasis velenas keturpusėse obliavimo staklėse: išsamus aprašymas
Pirmasis velenas keturpusėse obliavimo staklėse dažniausiai yra apatinis obliavimo velenas. Jo pagrindinė funkcija yra pradėti apdirbti ruošinio paviršių, pašalinant pirmąjį medienos sluoksnį ir išlyginant apatinę dalį. Šis velenas yra vienas svarbiausių, nes jo tikslumas ir aštrumas lemia bendrą ruošinio kokybę.
Pagrindiniai pirmojo veleno techniniai parametrai apima:
- Darbinis plotis: Dažnai nurodomas kaip pagrindinis parametras, pavyzdžiui, 34 cm ar 400 mm.
- Veleno skersmuo: Tai yra veleno, ant kurio tvirtinami peiliai, skersmuo. Dažnai būna apie 9 cm (pvz., D84mm).
- Peiliai: Pirmasis velenas paprastai turi du peilius, nors gali būti ir daugiau, priklausomai nuo staklių modelio ir paskirties.
- Guoliai: Kokybiški guoliai (pvz., 205) užtikrina sklandų ir ilgalaikį veleno darbą.
- Klibėjimo nebuvimas: Svarbus rodiklis, užtikrinantis apdirbimo tikslumą.

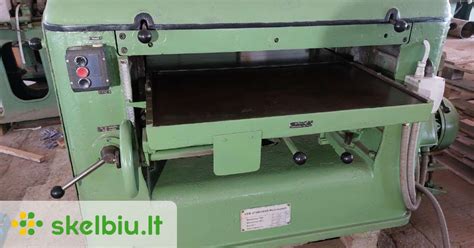

Šis velenas gali būti nuimtas nuo medžio obliavimo staklių, o jo būklė ir techniniai parametrai yra kritiniai norint pasiekti aukštos kokybės apdailą.
Padavimo sistemos
Efektyvus medienos padavimas yra gyvybiškai svarbus keturpusėms obliavimo staklėms. Universalus tiektuvas keturpusėms obliavimo staklėms ir briaunų laminavimo staklėms užtikrina sklandų ir nenutrūkstamą darbą. Reguliuojamas lentos priartėjimo prie ankstesnės lentos greitis ir jos greitis yra pritaikomas prie obliavimo staklės veikimo. Ši sistema leidžia obliavimo staklei dirbti be pertrūkių, vadinamasis lentos įdėjimas „iš priekio į priekį“.
Padavimo mechanizme iš viršaus dažnai varomi du arba keturi volai, o iš apačios - du vikšriniai bėgiai. Padavimas sklandžiai reguliuojamas keitikliu iki 40 m/min. (pagal pageidavimą galima padidinti iki 45 m/min.). Standartinio grandininio stalo gylis yra 2000 mm, o ilgis - 3300 mm. Taip pat galimas pritaikymas, pavyzdžiui, 2000 mm gylio ir 4800 mm ilgio stalas.
Gamintojai ir modelių serijos
Pasaulinėje rinkoje yra keletas žinomų keturpusių obliavimo staklių gamintojų, siūlančių platų modelių spektrą, atitinkantį įvairius gamybos poreikius.
- Leadermac (Taivanas): Keturpusės medienos apdirbimo staklės, skirtos medienos ruošinių obliavimui ir profiliavimui. Šis gamintojas savo produkciją parduoda daugiau nei 60 pasaulio šalių. Leadermac asortimentą sudaro platus spektras įvairių modelių, skirtų tiek paprastesniam naudojimui, tiek masinei gamybai. Staklės atitinka visus „CE“ saugumo reikalavimus. Galimi staklių ruošinio padavimo greičiai nuo 6 m/min iki 300 m/min. Įmonė, turinti daugiau nei 30 metų gamybos patirtį, siekia pasiūlyti geriausius sprendimus, o inžinieriai nuolat ieško būdų pagerinti staklių efektyvumą ir našumą.
- Weinig: Šis gamintojas siūlo tokius modelius kaip:
- Weinig Hydromat 23C (2003 m.): Su 5 velenais (apačia, dešinė, kairė, viršus, apačia). Žinomas dėl tvirtos konstrukcijos, apdirbimo tikslumo ir tinkamumo nuolatinei pramoninei gamybai. Darbinis plotis iki 230 mm, darbinis aukštis iki 160 mm.
- Weinig Hydromat 23C su 6 velenais: Maksimalus darbinis plotis 245 mm, maksimalus darbinis storis 160 mm. Turi atskirą elektros skydinę, nuotolinio valdymo pultą, automatinę lovelių tepimo sistemą, pilnai uždaromą garsą slopinanti dangą. 50 mm velenai, pavara 0,55 kW.
- Weinig Hydromat 1000 su 5 velenais: Gali būti komplektuojamas su Weinig mechanizacija (2012 m.). Turi 7,5 kW padavimo variklį.
- Serijos:
- WINNER: Lyderiaujantis keturpusių obliavimo staklių gamintojas, pirmas pradėjęs gaminti tokias stakles Taivanyje.
- BLAZER: Keturpusių obliavimo staklių serija.
- PIONEER: Keturpusių obliavimo staklių serija, skirta mažai-vidutinei gamybai. Apdirbimo plotis 230/240mm.
- FEELER: Keturpusių obliavimo staklių serija, pasižyminti dideliais apdirbimo greičiais ir gausiais priedais. Apdirbimo plotis 230/240/320mm, apdirbimo aukštis 160/230mm.
- LASER: Keturpusių obliavimo staklių serija, skirta itin dideliems apdirbimo greičiams ir turinti daug priedų. Apdirbimo aukštis 160/230mm.
Priedai ir komplektacijos
Keturpusės obliavimo staklės gali būti komplektuojamos su įvairiais priedais ir papildoma įranga, siekiant padidinti jų funkcionalumą ir pritaikyti prie specifinių gamybos poreikių. Galima pasiūlyti įrankius pagal poreikį, taip pat komplektuoti su Weinig mechanizacija. Galimas padavimo/nuėmimo stalų komplektavimas pagal poreikį. Kai kurie modeliai gali būti tiekiami su hidro įrankiais arba pilna mechanizacija. Taip pat pridedamas ištraukimo kolektorius, užtikrinantis švarią darbo aplinką.
Medienos apdirbimo staklių evoliucija ir perspektyvos
Medienos apdirbimo staklių ir įrankių raida glaudžiai susijusi su metalurgijos, mašinų gamybos, elektrotechnikos ir elektronikos pramonės laimėjimais. Jau beveik 10 metų naudojamos hidraulinės peilių galvutės, užtikrinančios aukštos kokybės paviršiaus apdailą. Naujausiuose modeliuose visi derinimo procesai automatizuoti, naudojami greito tvirtinimo įrankiai. Populiarėja dalinimo technologija, leidžianti ruošinį apdirbti ir padalinti į kelias dalis. Frezavimo staklės tobulėja, integruojant mechanizuotą derinimo ir CNC valdymą.
Ateityje daugelis vienaoperacinių staklių bus sujungtos į linijas. Siekiant sumažinti laiko sąnaudas, visi įrenginiai turės automatizuotą ar bent mechanizuotą derinimą darbo režime, telemetrines ir savikontrolės sistemas. Valdymas bus skaitmeninis, susietas su centriniu įmonės kompiuteriu. „Wood-Mizer“ obliavimo / frezavimo staklėmis galima obliuoti ir frezuoti lentas iš visų keturių pusių vienu praleidimu ir paversti jas įvairiais gatavais profesionaliais medienos gaminiais, įskaitant grindų dangą, dailylentes, lubų apvadus, spintų apdailą, apkalos plokštes, durų ir langų rėmus, baldų komponentus ir dar daugiau.
Pasirinkimo kriterijai: naujos ar naudotos staklės?
Pasirinkimas tarp naujos ir naudotos keturpusės obliavimo staklės priklauso nuo įmonės poreikių ir biudžeto. Naujos staklės siūlo naujausias technologijas ir gamintojo garantiją, užtikrinant maksimalų efektyvumą ir tikslumą nuo pirmos dienos. Kita vertus, naudota keturpusė obliavimo staklės yra ekonomiškas sprendimas mažesnėms įmonėms, leidžiantis sutaupyti daug biudžeto neprarandant kokybės. Žinomi prekių ženklai siūlo patvarias mašinas, kurios išlaiko puikų našumą net ir po daugelio metų naudojimo. Labai svarbu patikrinti naudotos įrangos aptarnavimo istoriją ir techninę būklę, taip pat apsvarstyti atsarginių dalių ir aptarnavimo prieinamumą konkrečiam modeliui. Kai kurios naudotos mašinos turi papildomą įrangą ir priedus, kurie padidina jų vertę.
Kainos ir finansavimo galimybės
Keturpusių obliavimo staklių kainos skiriasi ir priklauso nuo daugelio techninių veiksnių, tokių kaip pagaminimo metai, prekės ženklas, papildoma įranga, darbinių verpsčių skaičius ir našumas. Pagrindinių naudotų keturpusių obliavimo staklių modelių kainos prasideda nuo kiek daugiau nei 20 000 PLN, o pažangesnės, žinomų gamintojų staklės, pasižyminčios didesniu našumu, kainuoja nuo kelių dešimčių iki net kelių šimtų tūkstančių PLN.
Profesionalios medienos obliavimo staklės yra investicija, kuri greitai atsiperka. Įsigijus aukštos kokybės keturpusį obliavimo stakles, garantuojamas ilgas tarnavimo laikas ir mažos eksploatavimo sąnaudos. Siūlomos lanksčios finansavimo galimybės, įskaitant lizingą ir mokėjimą dalimis. Mūsų ekspertai padės jums išsirinkti optimalų sprendimą, atsižvelgdami į jūsų gamybos poreikius ir biudžetą.
