Rankinis stabdys, dar žinomas kaip stovėjimo stabdys, yra svarbi automobilio saugos sistemos dalis. Jis užtikrina, kad automobilis liktų vietoje, kai jis yra pastatytas, ypač ant nuolydžio. Laikui bėgant, dėl natūralaus dėvėjimosi, rankinio stabdžio trosai gali išsitampyti arba susidėvėti, todėl reikalingas jų patikrinimas, reguliavimas arba keitimas.
Šis straipsnis pateikia išsamią informaciją apie rankinio stabdžio trosų veikimo principus, priežastis, dėl kurių jie reikalauja priežiūros, bei žingsnis po žingsnio instrukcijas, kaip atlikti jų reguliavimą ir tepimą.
Rankinio Stabdžio Sistemos Supratimas
Mechaninis Rankinis Stabdys
Dažniausiai rankinis stabdis automobiliuose veikia troso pagalba, kuris sujungia rankinio stabdžio svirtį salone su stabdžių suportu arba būgniniu stabdžiu galiniuose ratuose. Kai rankinis stabdys yra įjungiamas, trosai įtempia stabdžių mechanizmą, prilaikydami automobilį. Laikui bėgant, nusidėvi rankinio stabdžio trinkelės ir išsitampo lynas (trosas), todėl jo patempimas yra normalus ir reguliariai atliekamas dalykas. Kartais, kad pavyktų tinkamai sureguliuoti rankinį stabdį, tenka keisti ir visą trosą.

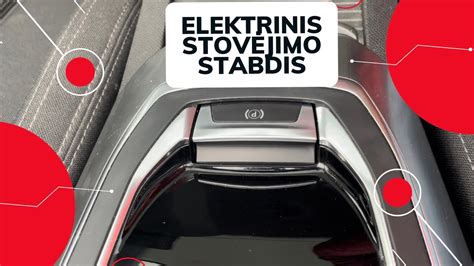

Elektrinis Rankinis Stabdys (EPB)
Naujesniuose automobiliuose dažnai naudojamas elektrinis rankinis stabdys (EPB). Tokia sistema naudoja elektrinius varikliukus ir troso apskritai nėra arba jį aktyvuoja nedidelis elektros varikliukas. EPB sistema turi daugybę privalumų, tokių kaip automatinis įjungimas ir išjungimas, pagalba pajudant įkalnėje, avarinis stabdymas ir kt. Tačiau, dažnai tokios sistemos nepasižymi patikimumu ir gali reikalauti sudėtingesnio remonto. Jos tvarkymas servise atliekamas su specialia diagnostikos įranga.
Vairuotojams naudotis elektriniu rankiniu stabdžiu tapo dar paprasčiau - norint jį įjungti tereikia paspausti centrinėje konsolėje įrengtą mygtuką.
Kada Reikia Reguliuoti Rankinio Stabdžio Trosą?
Yra keletas požymių, rodančių, kad rankinio stabdžio trosas gali reikalauti reguliavimo:
- Per didelis rankinio stabdžio svirties eiga: Jei reikia labai aukštai pakelti rankinio stabdžio svirtį (pavyzdžiui, daugiau nei 3-5 „garso“ smūgiai), kad automobilis būtų saugiai prilaikomas, tai gali reikšti, kad trosas yra išsitampęs.
- Silpnas laikymas ant nuolydžio: Jei automobilis linkęs riedėti įjungus rankinį stabdį ant nuolydžio, tai yra aiškus ženklas, kad stabdys neveikia efektyviai.
- Netolygus stabdymas: Jei vienas galinis ratas stabdo stipriau nei kitas, tai gali reikšti, kad vienas iš trosų yra labiau įtemptas nei kitas.
- Sunkiai išlaikomas automobilis vietoje: Jei automobilis, net ir pilnai užtraukus rankinį stabdį, nėra visiškai fiksuojamas.
- Girdimas traškesys įjungiant stabdį: Tai gali signalizuoti apie vidinius trosų arba mechanizmų gedimus.
- Juntamas pasipriešinimas važiuojant: Tai gali reikšti, kad rankinis stabdys yra per daug įtemptas ir nuolat šiek tiek stabdo ratus, sukeldamas stabdžių trinkelių dilimą ir perkaitimą.
- Deganti arba mirksinti prietaisų skydelio lemputė: Tai gali signalizuoti apie galimus stabdžių sistemos gedimus.
Dažniausiai stovėjimo stabdžio gedimai yra susiję su trosų arba trinkelių pažeidimais, kurie gali pasireikšti labai panašiais simptomais - stovėjimo stabdis užstringa. Tačiau gali nutikti taip, kad trosas ir susijusi įranga yra tvarkinga, tačiau neužtikrinama pakankamai didelė prispaudimo jėga. Tai gali lemti sudilusios stabdžių kaladėlės, kurias keičiant teks nuimti galinius ratus ir ardyti stabdžių apkabas.
Rankinio Stabdžio Trosų Reguliavimas
Ar galima susireguliuoti pačiam?
Visi darbai gali būti atliekami pačiam, tačiau tam reikia atitinkamų žinių ir įrangos. Dažniausiai rankinio stabdžio lyno reguliavimas atliekamas po automobiliu, todėl tam reikia arba remonto duobės arba keltuvo. Negana to, reikia žinoti, kiek reikia įtempti rankinio stabdžio trosą, kad jis būtų efektyvus, bet neįtemptas per daug. Pertemptas trosas ar per daug išvestos rankinio stabdžio trinkelės sukels nuolatinį stabdymą bei stabdžių perkaitimą.
Automobilis vis dar važiuoja įjungus rankinį stabdį / Kaip reguliuoti stovėjimo pedalo stabdžius / Stabdžių būgno reguliavimas
Įrankiai ir Medžiagos, Kurių Jums Reikės
Prieš pradedant darbą, įsitikinkite, kad turite šiuos įrankius ir medžiagas:
- Raktų rinkinys (įvairių dydžių)
- Atsuktuvų rinkinys (plokščias ir kryžminis)
- Replės
- WD-40 arba kitas tepalas (jei reikia)
- Stovėjimo stabdžio trosas (jei reikia keisti)
- Automobilio keltuvas ir atramos
- Darbo pirštinės
- Apsauginiai akiniai
Žingsnis po Žingsnio Instrukcija (Bendro Pobūdžio)
Ši instrukcija yra bendro pobūdžio ir gali šiek tiek skirtis priklausomai nuo konkretaus automobilio modelio ir metų. Visada patikrinkite savo automobilio techninės priežiūros vadovą, kad gautumėte tikslias instrukcijas.
Automobilio Paruošimas
Pirmiausia, įsitikinkite, kad automobilis yra saugiai pastatytas ant lygaus paviršiaus. Užblokuokite priekinius ratus, kad automobilis neriėdėtų. Atsipalaiduokite ir įsitikinkite, kad rankinis stabdys yra visiškai atleistas (svirtis nuleista žemyn).
Galinės dalies Pakėlimas
Naudodami automobilio keltuvą, pakelkite galinius ratus nuo žemės. Saugiai padėkite atramas po automobilio rėmu, kad užtikrintumėte, jog automobilis neatsitrenks ant žemės. Niekada nedirbkite po automobiliu, kuris yra laikomas tik keltuvu.
Rankinio Stabdžio Troso Lokalizavimas
Rankinio stabdžio trosas paprastai eina nuo rankinio stabdžio svirties salone iki galinių stabdžių suportų arba būgnų. Trosas dažnai yra apsaugotas plastikiniu apvalkalu. Raskite vietą, kur trosas yra reguliuojamas. Tai dažnai būna po automobiliu, viduryje, netoli išmetimo sistemos, arba po galine sėdyne/centrine konsole.
Reguliavimo Mechanizmo Apžiūra
Apžiūrėkite reguliavimo mechanizmą. Jis gali būti su veržle, varžtu arba kitu reguliavimo įtaisu. Įsitikinkite, kad jis nėra surūdijęs ar užstrigęs. Jei reikia, naudokite WD-40 arba kitą tepalą, kad atlaisvintumėte mechanizmą.
Trosų Reguliavimas
Priklausomai nuo reguliavimo mechanizmo tipo, atlaisvinkite fiksavimo veržlę (jei tokia yra) ir pasukite reguliavimo veržlę arba varžtą. Sukdami veržlę arba varžtą pagal laikrodžio rodyklę, trosas bus įtempiamas, o sukdami prieš laikrodžio rodyklę - atlaisvinamas. Reguliuokite trosą palaipsniui, patikrindami kiekvieną kartą, ar rankinis stabdys veikia tinkamai.
Svarbu: Nereguliuokite troso per daug, nes tai gali sukelti nuolatinį stabdžių trinkelių prisilietimą prie disko arba būgno, sukeldami jų greitą dilimą ir perkaitimą. Taip pat reguliuojant oro tarpą tarp stabdžių trinkelių ir diskų, atlaisvinus stovėjimo stabdžio valdymo svirtį į ribinę padėtį, sureguliuokite svirties reguliavimo veržlę, kol traukiant stovėjimo stabdžio valdymo svirtį pasigirs 3-5 „garso“ smūgiai.
Tikrinimas ir Bandymas
Po reguliavimo, kelis kartus pakelkite ir nuleiskite rankinio stabdžio svirtį. Patikrinkite, ar rankinis stabdys efektyviai laiko automobilį ant nuolydžio. Taip pat patikrinkite, ar galiniai ratai laisvai sukasi, kai rankinis stabdys yra atlaisvintas. Jei jaučiate pasipriešinimą arba girdite trinčiai, trosas gali būti per daug įtemptas.
Fiksavimo Veržlės Užveržimas
Jei reguliavimo mechanizmas turi fiksavimo veržlę, užveržkite ją, kad užfiksuotumėte reguliavimą. Tai užtikrins, kad reguliavimas nepasikeis važiuojant.
Galinės dalies Nuleidimas
Atsargiai nuleiskite automobilį ant žemės, naudodami keltuvą. Nuimkite atramas.
Galutinis Patikrinimas
Atlikite galutinį patikrinimą, įsitikindami, kad rankinis stabdys veikia tinkamai ant įvairių nuolydžių. Patikrinkite, ar nėra neįprastų garsų arba vibracijų.
Rankinio Stabdžio Troso Priežiūra ir Tepimas
Reguliari rankinio stabdžio priežiūra gali padėti išvengti problemų ir užtikrinti jo efektyvų veikimą. Štai keletas patarimų:
- Reguliariai naudokite rankinį stabdį: Kad trosas neapžiotų ir neužstrigtų, reguliariai jį naudokite, net jei dažniausiai važinėjate lygioje vietovėje.
- Patikrinkite troso būklę: Bent kartą per metus patikrinkite troso būklę, ar nėra korozijos požymių, ar jis laisvai juda.
- Tepimas: Jei trosas pradeda strigti, jį galima pabandyti sutepti. Tai galima padaryti naudojant specialius trosų tepalus. Tepalas gali būti įpurškiamas į trosą per jo galus arba per tam skirtas angas, jei jos yra.
- Laikykitės gamintojo rekomendacijų: Laikykitės gamintojo rekomendacijų dėl stabdžių sistemos priežiūros.
Kaip sutepti rankinio stabdžio trosą?
Tepimo procesas gali būti sudėtingas, nes trosas yra apsaugotas išoriniu apvalkalu. Paprastai tepalas įpurškiamas per trosų galus, prie kurių jis tvirtinasi prie svirties arba suportų. Kai kurie meistrai naudoja specialius tepalo įpurškimo įrankius. Svarbu naudoti tinkamą tepalą, kuris atsparus vandeniui ir nepritraukia dulkių.
Ką Daryti, Jei Trosas Yra Pažeistas?
Jei rankinio stabdžio trosas yra pažeistas (pvz., nutrūkęs, surūdijęs arba užstrigęs), jo reguliavimas nebus veiksmingas. Tokiu atveju trosą reikia pakeisti nauju.
Rankinio Stabdžio Troso Pakeitimas (Trumpas Aprašymas)
Rankinio stabdžio troso pakeitimas apima šiuos pagrindinius žingsnius:
- Atjunkite seną trosą nuo rankinio stabdžio svirties salone ir nuo galinių stabdžių suportų/būgnų.
- Išimkite seną trosą iš jo tvirtinimo taškų po automobiliu.
- Įdėkite naują trosą į tuos pačius tvirtinimo taškus.
- Prijunkite naują trosą prie rankinio stabdžio svirties ir prie galinių stabdžių.
- Reguliuokite naują trosą pagal aukščiau pateiktas instrukcijas.
Svarbu: Prieš keičiant trosą, būtinai atjunkite neigiamą akumuliatoriaus gnybtą, ypač jei automobilyje yra elektrinis rankinis stabdys, kad išvengtumėte trumpojo jungimo.
Dažniausios Klaidos ir Kaip Jų Išvengti
Reguliuojant rankinį stabdį, svarbu vengti šių dažniausių klaidų:
- Per didelis troso įtempimas: Tai gali sukelti nuolatinį stabdžių trinkelių prisilietimą ir jų greitą dilimą.
- Nepakankamas troso įtempimas: Tai gali sukelti silpną stabdymą ant nuolydžio.
- Pamiršimas užveržti fiksavimo veržlę: Tai gali sukelti reguliavimo pasikeitimą važiuojant.
- Neteisingų įrankių naudojimas: Tai gali pažeisti reguliavimo mechanizmą.
- Stabdžių sistemos dalių (pvz., suportų) nepriežiūra: Jei suportai užsifiksavę ar surūdiję, vien tik trosų reguliavimas gali nepadėti.
Rankinio Stabdžio Kainos ir Evoliucija
Rankinio stabdžio troso reguliavimas priklauso nuo automobilio modelio, stabdžių būklės ir autoserviso kainodaros. Stovėjimo stabdį liaudyje dar vadinamą rankiniu stabdžiu vairuotojai neretai prisimena tik tuomet, kai reikia ruoštis techninei apžiūrai.
Ilgus metus automobilių konstrukcijoje buvo naudojamas standartinės konfigūracijos stovėjimo stabdys, kuris buvo aktyvuojamas tarp vairuotojo ir keleivio sėdynių šalia pavarų perjungimo svirties esančia rankena. Ilgainiui įprastą trosu aktyvuojamą stovėjimo stabdį šiuolaikiniuose automobiliuose pakeitė elektroninis analogas. Paprastesniuose naujuose automobiliuose iki šiol naudojamas elektromechaninis stovėjimo stabdžio aktyvavimas, kuomet tereikia paspausti mygtuką, kuris aktyvuoja trosą traukiantį nedidelį elektros varikliuką. Taip pat vis dažniau naudojamas pažangesnis valdymo būdas atsisakant bet kokių trosų, kuomet elektros varikliai montuojami pačiose stabdžių apkabose.
Volvo V70 Rankinio Stabdžio Specifika ir Priežiūra
Net ir patikimiausiuose automobiliuose, tokiuose kaip Volvo V70, gali atsirasti problemų su rankiniu stabdžiu. Šiame skyriuje išsamiau aptarsime galimas problemas, remonto būdus ir priežiūros patarimus, skirtus Volvo V70 rankiniam stabdžiui, ypatingą dėmesį skirdami rankinio stabdžio kaladėlių keitimui ir reguliavimui.
Rankinio Stabdžio Veikimo Principai ir Tipai Volvo V70
V70 modeliuose gali būti naudojami tiek mechaniniai, tiek elektriniai rankiniai stabdžiai, priklausomai nuo pagaminimo metų ir komplektacijos.
- Mechaninis Rankinis Stabdys: Veikia naudojant trosus, kurie jungia svirtį (arba pedalą) salone su galiniais stabdžių mechanizmais.
- Elektrinis Rankinis Stabdys (EPB): Naudoja elektros variklį, kad įtemptų stabdžių trosus arba tiesiogiai aktyvuotų stabdžių suportus. Valdomas mygtuku arba jungikliu salone.
Dažniausios Volvo V70 Rankinio Stabdžio Problemos
Mechaninio Rankinio Stabdžio Problemos:
- Užstrigę trosai: Dėl korozijos, nešvarumų arba pažeidimų.
- Nutrūkę trosai: Dėl senėjimo, perkrovos arba korozijos.
- Susidėvėjusios stabdžių kaladėlės/trinkelės: Sumažina rankinio stabdžio efektyvumą.
- Netinkamas reguliavimas: Stabdys gali būti per silpnas arba per stiprus.
- Užstrigę stabdžių suportai: Dėl korozijos arba nešvarumų.
Elektrinio Rankinio Stabdžio (EPB) Problemos:
- Gedimai valdymo bloke: Dėl elektros problemų, korozijos arba programinės įrangos klaidų.
- Gedimai variklyje: Dėl perkrovos, senėjimo arba korozijos.
- Gedimai davikliuose: Sugedę davikliai gali sukelti EPB sistemos gedimus.
- Programinės įrangos problemos: Sistemos programinė įranga gali turėti klaidų arba reikalauti atnaujinimo.
- Atsipalaidavę arba pažeisti laidai: Elektros laidai gali atsipalaiduoti arba būti pažeisti.
Rankinio Stabdžio Diagnostika Volvo V70
Mechaninio Rankinio Stabdžio Diagnostika:
- Patikrinkite trosus: Ar nėra korozijos, pažeidimų, užstrigimų. Pajudinkite svirtį ir stebėkite, ar trosai juda laisvai.
- Patikrinkite kaladėles/trinkeles: Įvertinkite stabdžių kaladėlių/trinkelių storį.
- Patikrinkite reguliavimą: Ar jis yra tinkamas.
- Patikrinkite suportus: Ar stabdžių suportai neįstrigę.
Elektrinio Rankinio Stabdžio (EPB) Diagnostika:
- Patikrinkite klaidas: Naudokite diagnostikos įrangą, kad patikrintumėte, ar EPB sistemoje nėra klaidų.
- Patikrinkite variklį: Ar jis veikia tinkamai.
- Patikrinkite daviklius: Ar jie veikia tinkamai.
- Patikrinkite laidus: Ar elektros laidai neatsipalaidavę arba pažeisti.
- Atnaujinkite programinę įrangą: Jei reikia.
Rankinio Stabdžio Remontas Volvo V70
Mechaninio Rankinio Stabdžio Remontas:
- Trosų keitimas, jei užstrigę ar nutrūkę.
- Kaladėlių/trinkelių keitimas, jei susidėvėjusios.
- Reguliavimas, jei netinkamai sureguliuotas.
- Suportų valymas/keitimas, jei įstrigę.
Elektrinio Rankinio Stabdžio (EPB) Remontas:
- Valdymo bloko keitimas, jei sugedęs.
- Variklio keitimas, jei sugedęs.
- Daviklių keitimas, jei sugedę.
- Laidų taisymas/keitimas, jei pažeisti.
- Programinės įrangos atnaujinimas, jei reikia.
Rankinio Stabdžio Kaladėlių Keitimo ir Reguliavimo Procedūra Volvo V70/XC70
Ši procedūra apibūdina, kaip pakeisti rankinio stabdžio kaladėles Volvo V70/XC70 ir sureguliuoti rankinį stabdį po keitimo. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į specialistus.
- Nuimkite dangtį po centrinės konsolės rankos atrama.
- Atleiskite rankinio stabdžio reguliavimo varžtą (kiek įmanoma iki galo), kol atsilaisvins rankinio stabdžio trosas.
- Nuimkite galinius ratus.
- Atsukite abu stabdžių suporto varžtus ir išimkite stabdžių vamzdelį iš tvirtinimų. Nuimant kairės pusės suportą papildomai reikia atsukti varžtą, laikantį stabdžių vamzdelių trišakį.
- Nuimkite stabdžių suportą. Pakabinkite suportą taip, kad nebūtų pažeistos stabdžių žarnelės.
- Atleiskite rankinio stabdžio reguliavimo varžtą tiek, kad nusiimtų stabdžių diskas. Reguliavimo varžtas pasiekiamas per reguliavimo skylę stabdžių diske, pasukus taip, kad skylė atsidurtų virš reguliavimo varžto tarp stabdžių kaladėlių.
- Atsukite disko tvirtinimo smeigę ir pasižymėkite disko padėtį stebulės atžvilgiu, kad būtų lengviau atitaikyti diską surenkant.
- Nuimkite stabdžių diską. Praplėskite stabdžių trinkeles ir nuimkite nuo stebulės. Nuvalykite rūdis su peiliu ir plieniniu šepečiu.
- Uždėkite stabdžių trinkeles ant stebulės ir uždėkite viršutinę spyruoklę. Įsitikinkite, kad reguliavimo varžtai susukti teisingai.
- Sumontuokite stabdžių diską ant stebulės, kad žymės sutaptų. Prisukite tvirtinimo smeigę 8 Nm.
- Prisukite stabdžių suportą su naujais varžtais. Įstatykite stabdžių vamzdelius į tvirtinimus. Prisukite stabdžių vamzdelių trišakį (tik kairėje pusėje).
Rankinio Stabdžio Reguliavimas Volvo V70 (po kaladėlių pakeitimo)
Po kaladėlių pakeitimo atlikite šiuos reguliavimo veiksmus:
- Užtraukus rankinį stabdį per porą dantų, pravažiuokite ne daugiau 400 metrų. Tai nuvalys rūdžių ir šiukšlių likučius nuo kaladėlių ir stabdžių būgnų.
- Nuimkite abu galinius ratus.
- Tada atleiskite reguliavimo varžtą per 4-6 dantis sukant priešinga kryptimi. Patikrinkite, ar nėra laisvumo rankinio stabdžio svirtyje.
- Prisukite reguliavimo varžtą tiek, kad rankinis stabdys pilnai laikytų užtraukus rankeną per 2-8 dantis.
- Įsitikinkite, kad stabdžių disko ir ratlankio paviršiai švarūs. Uždėkite ratus. Lengvai priveržkite.
Elektrinio Rankinio Stabdžio (EPB) Reguliavimas Volvo V70
Elektrinio rankinio stabdžio reguliavimas dažniausiai atliekamas naudojant specialią diagnostikos įrangą. EPB sistema pati reguliuojasi, bet kartais reikia atlikti kalibravimą, kad būtų užtikrintas tinkamas veikimas. Šį darbą geriausiai patikėti kvalifikuotam specialistui.
Bendrieji Prevencijos ir Priežiūros Patarimai
Išvengti rankinio stabdžio problemų gali padėti tinkama priežiūra ir atsargus naudojimas. Štai keletas patarimų:
- Reguliariai naudokite rankinį stabdį: Reguliariai naudokite rankinį stabdį, kad trosai ir mechanizmai neįstrigtų. Tai padeda apsaugoti svarbias stabdžių sistemos dalis nuo korozijos, drėgmės ir dulkių kaupimosi.
- Venkite staigaus rankinio stabdžio naudojimo: Staigus rankinio stabdžio patraukimas važiuojant gali pažeisti trosus ir mechanizmus.
- Nelaikykite rankinio stabdžio įjungto ilgą laiką: Ilgalaikis rankinio stabdžio laikymas įjungtoje padėtyje gali sukelti trosų įtempimą ir susidėvėjimą.
- Reguliariai tikrinkite stabdžių sistemą: Reguliariai tikrinkite visą stabdžių sistemą, įskaitant rankinį stabdį, kad aptiktumėte problemas ankstyvoje stadijoje.
- Naudokite kokybiškas dalis: Remontui naudokite tik kokybiškas dalis, kad užtikrintumėte patikimą ir ilgalaikį veikimą.
- Apsilankykite pas specialistą: Reguliariai apsilankykite pas patikimą automobilių servisą, kad specialistai patikrintų ir prižiūrėtų rankinį stabdį.
- Įsitikinkite, kad rankinis stabdys išjungtas: Prieš pajudant iš vietos reikėtų 100 proc. įsitikinti, kad jis yra išjungtas, siekiant sumažinti papildomų gedimų riziką.
