Kaip Pasigaminti Akumuliatoriaus Įkroviklį „Pasidaryk Pats“

Įvadas: Akumuliatoriaus Įkroviklių Svarba ir Gamybos Galimybės

Šiuolaikiniuose automobiliuose yra apstu elektronikos sistemų, o akumuliatorius dabar atlieka gerokai svarbesnį vaidmenį nei prieš keliasdešimt metų. Nors akumuliatorių gamybos technologijos yra pažangesnės, joms tenka didžiulis krūvis dėl įvairių sistemų, reikalaujančių didelės srovės net ir budėjimo režimu. Siekiant išlaikyti optimalią akumuliatoriaus būklę, bent kartą per mėnesį reikėtų patikrinti įkrovos lygį ir, jeigu yra poreikis, jį įkrauti.

Nors parduotuvėse gausu įvairių įkroviklių, daugelis entuziastų nori patys pasigaminti patikimą ir nebrangų įrenginį. Šiame straipsnyje aptarsime pagrindines akumuliatoriaus įkrovimo taisykles, reikalingus įrankius ir kelis būdus, kaip pasigaminti akumuliatoriaus įkroviklį - su transformatoriumi ir be jo.

Pagrindinės Akumuliatoriaus Įkrovimo Taisyklės ir Saugumas

Prieš patys kurdami įkroviklį akumuliatoriui, turėtumėte sužinoti pagrindines tinkamo įkrovimo taisykles. Jei jų nesilaikysite, akumuliatoriaus veikimo laikas smarkiai sumažės, ir jį atkurti bus beveik neįmanoma.

Įkrovimo Srovės Apskaičiavimas

Norėdami nustatyti teisingą srovę, turėtumėte žinoti paprastą formulę: įkrovimo srovė yra lygi akumuliatoriaus iškrovos srovei per 10 valandų. Tai reiškia, kad akumuliatoriaus talpa turėtų būti padalinta iš 10. Pavyzdžiui, jei akumuliatorius yra 90 A/h talpos, įkrovimo srovę reikia nustatyti iki 9 amperų. Jei įdėsite didesnę srovę, elektrolitas greitai įkais ir gali būti pažeisti švino elementai. Esant mažesnei srovei, visiškai įkrauti reikės labai ilgai.

Įkrovimo Įtampos Ribos

Baterijoms, kurių potencialų skirtumas yra 12 V, įkrovimo įtampa neturi viršyti 16,2 V. Tai reiškia, kad vieno banko įtampa turėtų būti 2,7 V.

Poliškumo Svarba

Pagrindinė taisyklingo akumuliatoriaus įkrovimo taisyklė: nemaišykite gnybtų jungimo metu. Neteisingai prijungti gnybtai yra vadinami poliškumo keitimu, kuris lems iškart elektrolito virimą ir galutinį akumuliatoriaus gedimą. Dirbdami su bet kokiu įkrovikliu, atminkite, kad negalima leisti keisti poliškumo.

Reikalingi Įrankiai ir Medžiagos „Pasidaryk Pats“ Įkrovikliui

Aukštos kokybės įkroviklį savo rankomis galite pagaminti tik tuo atveju, jei turite paruoštų įrankių ir reikmenų.

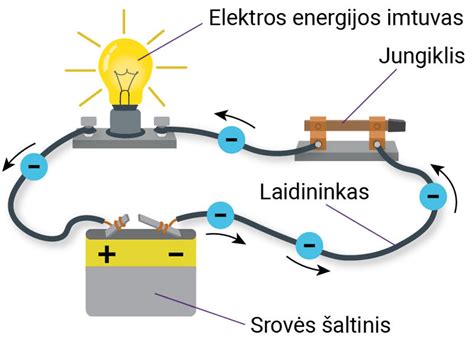

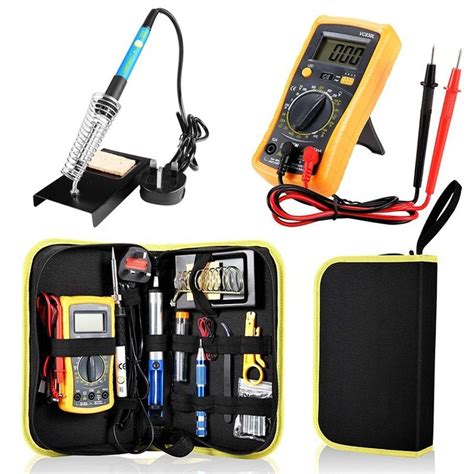

Būtiniausi Įrankiai ir Elektros Komponentai

• Multimetras. Privalomas kiekvieno vairuotojo įrankių krepšyje. Jis bus naudingas ne tik surenkant įkroviklį, bet ir ateityje, atliekant remontą. Standartinis multimetras apima tokias funkcijas kaip laidininkų įtampos, srovės, varžos ir tęstinumo matavimas.
• Lituoklis. Pakanka 40 ar 60 vatų galios. Nerekomenduojama naudoti per daug galingo lituoklio, nes aukšta temperatūra gali sugadinti dielektrikus, pavyzdžiui, kondensatoriuose.
• Kanifolija (rosinas). Reikia greitam temperatūros pakilimui. Nepakankamai kaitinant dalis, litavimo kokybė bus per žema.
• Alavas. Pagrindinė rišamoji medžiaga, naudojama pagerinti dviejų dalių kontaktą.
• Termo susitraukiantys vamzdeliai. Naujesnė ir lengviau naudojama senosios elektros izoliacijos juostos versija, pasižyminti geresnėmis dielektrinėmis savybėmis.
• Žinoma, tokie įrankiai kaip replės, plokščias ir figūrinis atsuktuvas visada turėtų būti po ranka.

Akumuliatoriaus Įkroviklio Gamyba Su Impulsiniu Transformatoriumi

Baterijų „pasidaryk pats“ įkrovimas turėtų būti ne tik patikimas ir aukštos kokybės, bet ir nebrangus. Štai pavyzdys, kaip galima pritaikyti seną sistemos bloką įkroviklio gamybai.

Komponentų Sąrašas

• Elektroninis transformatorius, pvz., Kinijos gamintojo „Tashibra“.
• Dinistoras KN102 (užsienio analogas - DB3).
• Du maitinimo mygtukai MJE13007.
• Keturi diodai KD213.
• Rezistorius, kurio varža ne mažesnė kaip 10 omų, o galia - 10 vatų. Įrengus mažesnės galios varžą, jis nuolat įkais ir labai greitai suges.
• Bet koks grįžtamojo ryšio transformatorius, kurį galima rasti senesniuose radijo imtuvuose.
• Plokštelė grandinei (galima naudoti seną plokštę arba nusipirkti nebrangios dielektrinės medžiagos).
• Metalinį korpusą, pagamintą iš paprastos skardos. Grandinė turi būti izoliuota nuo korpuso.

Gamybos Eiga

1. Transformatoriaus perdarymas. Atsukite antrinę apviją, nes „Tashibra“ impulsiniai transformatoriai suteikia tik 12 V, o tai per mažai automobilio akumuliatoriui. Vietoj senosios apvijos suvyniokite 16 naujų vijų, dviguba viela, kurios skerspjūvis bus ne mažesnis kaip 0,85 mm. Naujoji apvija yra izoliuojama, o ant viršaus apvyniojama dar viena - tik 3 posūkiai, vielos skerspjūvis ne mažesnis kaip 0,7 mm.
2. Apsaugos nuo trumpojo jungimo įdiegimas. Tam reikės tos pačios 10 omų varžos. Jis turėtų būti įlitavus į galios transformatoriaus ir grįžtamojo ryšio transformatoriaus apvijų tarpą.

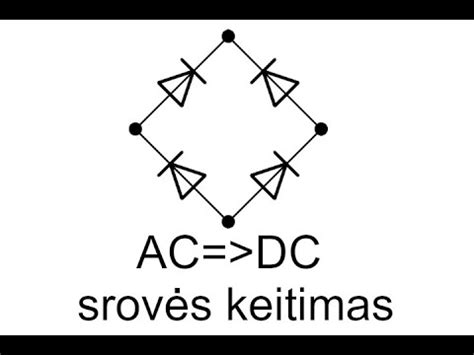

3. Lygintuvo surinkimas. Panaudokite lygintuvą su keturiais KD213 diodais. Diodų tiltas yra paprastas, jis gali dirbti su aukšto dažnio srove, o jo gamyba vyksta pagal standartinę schemą.
4. PWM valdiklio gamyba. Tai būtina įkroviklyje, nes jis kontroliuoja visus grandinės maitinimo jungiklius. Tai galima padaryti savarankiškai, naudojant lauko efekto tranzistorių (pvz., IRFZ44) ir atvirkštinio laidumo tranzistorius.
5. Grandinės sujungimas ir korpusavimas. Prijunkite pagrindinę grandinę su galios transformatoriumi ir PWM valdikliu. Po to gautą agregatą galima pritvirtinti savaime pagamintame dėkle.

Šis įkroviklis yra gana paprastas, nereikalauja didelių išlaidų surinkimui ir yra lengvas. Tačiau grandinės, pagamintos remiantis impulsų transformatoriais, negali būti klasifikuojamos kaip itin patikimos. Net paprasčiausias standartinis galios transformatorius užtikrins stabilesnį našumą nei impulsiniai įrenginiai. Nors šis įkroviklis yra apsaugotas nuo poliškumo keitimo, atvirkštiniai gnybtai sutrumpina akumuliatoriaus veikimo laiką, o kintamo tipo rezistorius grandinėje leidžia valdyti įkrovimo srovę.

Akumuliatoriaus Įkroviklio Gamyba Su Galingu Transformatoriumi (TS-180-2)

Šis įkroviklis pasižymi didesniu patikimumu ir galingumu. Tam prireiks senojo stiliaus televizoriaus dalių. Prieš montuodami jas naujoje grandinėje, detales reikia patikrinti multimetru.

Komponentų Sąrašas

• Galios transformatorius TS-180-2. Tai yra pagrindinė grandinės dalis. Šio tipo transformatoriuje yra 2 apvijos, kurių įtampa yra 6,4 V ir 4,7 V.
• Keturi diodai D242A tipo.
• Keturi radijo komponentų aušinimo radiatoriai, kurių plotas ne mažesnis kaip 25 mm². Jie reikalingi diodams aušinti, nes jie bus surinkti į tilto grandinę.
• Stiklo pluošto plokštė (kaip pagrindas).
• Du saugikliai: 0,5 A ir 10 A.
• Įprasta lempa, skirta 12 V, o galia ne didesnė kaip 60 vatų.
• Elektros kabelis ir kištukas.

Gamybos Eiga

1. Transformatoriaus apvijų sujungimas. Norint gauti reikiamą potencialų skirtumą, transformatoriaus apvijos (6,4 V ir 4,7 V) turėtų būti sujungtos nuosekliai - pirmojo išėjimas yra prijungtas prie antrosios įvesties litavimo būdu arba įprastu gnybtų bloku. Pirmines transformatoriaus apvijas taip pat reikia šiek tiek modifikuoti, lituojant trumpiklį tarp 1 ir 1′ gnybtų.
2. Diodinio tilto surinkimas. Jis surenkamas pagal standartinę schemą. Išvadų vietos turėtų būti nuleistos žemyn, o visi diodai turėtų būti dedami ant aušinimo radiatorių.
3. laidų prijungimas. Nuo transformatoriaus, iš laidų 10 ir 10 ′, vedkite 2 laidus į diodo tilto įvestį. Įlitavus įvesties laidus prie 2 ir 2 ′ gnybtų. Įvesties laidas gali būti pagamintas iš bet kokio kabelio, pavyzdžiui, iš seno elektrinio virdulio ar bet kokio seno prietaiso. Jei yra tik laidas, tada prie jo reikia prijungti kištuką.
4. Saugiklių montavimas. Laido, einančio į transformatorių, tarpelyje turėtų būti sumontuotas 0,5 A saugiklis. Tarp teigiamo laido, kuris eina tiesiai į akumuliatoriaus gnybtą, spragoje - 10A saugiklis.
5. Kontrolinės lempos prijungimas. Neigiama viela, einanti iš diodo tiltelio, lituojama paeiliui prie įprastos lempos, suprojektuotos 12 V, o galia ne didesnė kaip 60 vatų. Tai padės ne tik valdyti akumuliatoriaus įkrovimą, bet ir apriboti įkrovimo srovę.
6. Korpusavimas. Visus šio įkroviklio elementus galima sudėti į skardos dėžę, taip pat pagamintą rankomis. Pritvirtinkite stiklo pluošto plokštę varžtais ir pritvirtinkite transformatorių tiesiai ant korpuso, padėję tą pačią stiklo pluošto plokštę tarp jos ir skardos.

Elektros inžinerijos įstatymų nepaisymas gali lemti tai, kad įkroviklis nuolat suges. Todėl verta iš anksto suplanuoti įkrovimo galią, atsižvelgiant į tai, kurią grandinę surinkti.

12V Akumuliatoriaus Įkroviklio Gamyba Be Transformatoriaus

12 V akumuliatoriaus įkroviklis be transformatoriaus yra naudingas įtaisas akumuliatoriams įkrauti, naudojamas įvairiose srityse. Šiame skyriuje paaiškinsime, kaip pasigaminti tokį įkroviklį.

Reikalingos Medžiagos

• Įtampos reguliatorius - galintis paversti buitinę kintamosios srovės įtampą į 12V DC.
• Kondensatorius - išlyginti išėjimo įtampą ir filtruoti bet kokį triukšmą ar raibuliavimą.
• Lygintuvo diodas - kintamosios srovės įtampai paversti pulsuojančia nuolatine.
• Aušintuvas - išsklaidyti perteklinę šilumą, kurią sukuria įtampos reguliatorius.
• Jungčių laidai - akumuliatoriaus įkroviklio prijungimui prie akumuliatoriaus gnybtų.
• Elektros laidai - komponentų sujungimui.

Grandinės Formavimas

1. Pradėkite identifikuodami įtampos mažinimo reguliatoriaus įvesties ir išvesties gnybtus. Įvesties gnybtai turi būti prijungti prie kintamosios srovės (AC) maitinimo šaltinio, o išvesties gnybtai turi būti prijungti prie kraunamo akumuliatoriaus.
2. Prijunkite lygintuvo diodą prie įtampos reguliatoriaus išėjimo gnybtų, kad kintamosios srovės įtampą paverstumėte pulsuojančia nuolatine.
3. Kondensatorių lygiagrečiai prijunkite prie diodo išvesties gnybtų. Tai padės išlyginti išėjimo įtampą.
4. Pritvirtinkite aušinimo kriauklę prie įtampos reguliatoriaus, kad veikimo metu neperkaistumėte. Įsitikinkite, kad jis tvirtai pritvirtintas šiluminiais klijais arba varžtais.
5. Akumuliatoriaus įkroviklį prie akumuliatoriaus gnybtų prijunkite elektros laidais ir jungčių kabeliais.

Saugumo Priemonės ir Testavimas

Dirbant su elektros grandinėmis, saugumas yra svarbiausia.

• Dar kartą patikrinkite, ar visos jungtys yra tinkamos izoliacijos, kad išvengtumėte elektros smūgio ar trumpojo jungimo.
• Jei veikimo metu įtampos reguliatorius per daug įkaista, prieš toliau naudodami išjunkite įkroviklį ir leiskite jam atvėsti.

Testavimas ir Naudojimas:

1. Sukūrę grandinę ir dar kartą patikrinę visas jungtis, įjunkite įkroviklį prie kintamosios srovės maitinimo šaltinio. Įsitikinkite, kad įkroviklis išjungtas.
2. Prijunkite įkroviklį prie akumuliatoriaus gnybtų, įsitikindami, kad poliškumas yra teisingas.
3. Įjunkite įkroviklį ir stebėkite išėjimo įtampą. Ji turėtų būti apie 12 V.
4. Palikite akumuliatorių krautis, kol jis pasieks norimą lygį.

Akumuliatoriaus Įkrovimo Procesas: Ką Reikia Žinoti

Nors pasigaminote įkroviklį, svarbu žinoti, kaip teisingai ir saugiai įkrauti akumuliatorių.

Akumuliatoriaus Prijungimas Prie Įkroviklio

Jeigu paklaustumėte eilinio vairuotojo, kaip reikia pakrauti akumuliatorių, jis turbūt atsakytų „taigi pliusas prie pliuso, o minusas prie minuso“. Iš esmės, tai teisinga, tačiau reikia laikytis saugumo nurodymų:

1. Pirmiausiai, išjunkite visas galimai veikiančias elektros sistemas automobilyje, pvz., magnetola, salono apšvietimas ir t.t.
2. Tik tada galite atjungti akumuliatorių nuo automobilio. Atjunkite neigiamą laidą, kuris įprastai yra juodas ir pažymėtas minusu (-). Patraukite jį toliau, kad nesiliestų su akumuliatoriaus jungtimi arba metalinėmis dalimis.
3. Tada galite atjungti ir teigiamą kabelį, kuris įprastai yra raudonos spalvos ir pažymėtas pliusu (+).
4. Tik dabar esate pasiruošę prijungti akumuliatoriaus įkroviklį. Prijungdami įkroviklį, visada prijunkite teigiamą gnybtą prie teigiamo akumuliatoriaus gnybto ir neigiamą gnybtą prie neigiamo akumuliatoriaus gnybto.

Krovimo Laikas ir Srovė

Krovimo laikas gali svyruoti nuo 10 iki 24 valandų, priklausomai nuo krovimo srovės ir jūsų poreikių. Visada reikėtų atsiminti, kad sveikiausias krovimo būdas yra tai atlikti kuo lėčiau. Įprastai automobilio akumuliatoriaus įkroviklis tiekia 4-8 amperų srovę. Tokia srovė atitinkamai gali įkrauti akumuliatorių per 10-24 valandas. Tiek rūgštiniai, geliniai, AGM tipo ir kiti automobilių akumuliatoriai gali būti įkraunami apibūdintu būdu, tačiau įkrovimo laikas skiriasi pagal akumuliatoriaus talpą bei galią.

Šiuolaikiniai Įkrovikliai ir Saugumas

Nors įkrauti automobilio akumuliatorių rekomenduojama jį atjungus, modernūs įkrovikliai yra išmanūs ir turi integruotas saugumo sistemas, kurios padeda išvengti įvairių nesklandumų. Šiomis dienomis rekomenduojama naudoti modernius įkroviklius su išmaniomis funkcijomis, kurie naudoja saugiklius bei programas, leidžiančias sumažinti krovimo srovę pakrovus akumuliatorių arba visai nutraukti krovimą, jeigu akumuliatorius sugedęs. Vis dėlto, gaminant įkroviklį pačiam, reikėtų atidžiau stebėti krovimo procesą, kadangi savadarbiai įkrovikliai retai turi tokias integruotas saugumo funkcijas.
