Nors gyvename aukštųjų technologijų amžiuje, kai statybų aikštelėse vis dažniau naudojami sudėtingi klijai, lazeriniai matuokliai ir robotizuoti procesai, vienas paprasčiausių įrankių išlieka nepakeičiamas - vinys. Šis mažas, tačiau kritiškai svarbus elementas jungia mūsų namų karkasus, laiko stogų konstrukcijas ir užtikrina apdailos ilgaamžiškumą. Šiame straipsnyje pasinersime į vinių pasaulį - nuo jų istorinės evoliucijos iki moderniųjų metalurgijos paslapčių, kurios lemia jų stiprumą ir atsparumą korozijai, taip pat aptarsime vinių kalimą į betoną ir kitus medienos tvirtinimo būdus.
Vinių istorija ir gamyba
Vinių istorija siekia tūkstančius metų. Pirmosios vinys buvo gaminamos iš medžio, vėliau - iš vario ir bronzos. Senovės Romos laikais kalviai rankomis kaldavo geležines vinis, kurios buvo tokios vertingos, kad sudegus namui žmonės sijodavo pelenus, siekdami surinkti brangųjį metalą. Nuo XIX a. vinys gaminamos iš valcuotos vielos, kuri supjaustoma pagal reikiamą ilgį ir formuojama galvutė. Tuo pačiu metu formuojamas vinies smaigalys. Šiandien statybinės vinys gaminamos naudojant sudėtingas stakles, kurios per minutę gali pagaminti šimtus vienetų. Tačiau principas išliko tas pats: tai pleištas, kuris naudoja trintį ir medienos pluošto spaudimą, kad sujungtų dvi detales. Priklausomai nuo tipo, vinių gamybai naudojama viela gali būti ir plieninė, cinkuota.
Vinių rūšys ir paskirtis
Ne visos vinys yra vienodos. Pasirinkus netinkamą tipą, galite ne tik sugadinti medžiagas, bet ir sukelti grėsmę konstrukcijos stabilumui. Vinių pasirinkimas ir žinojimas, kaip kalti vinis, yra esminiai veiksniai. Vinys parduodamos supakuotos pagal svorį arba vienetais. Ženklinimas ant pakuotės paprastai nurodo vinių dydį. Pavyzdžiui, užrašas ant pakuotės «38/100» reiškia, kad vinys yra 3,8 mm skersmens, o jų ilgis - 100 milimetrų. Vinys taip pat skirstomos pagal dydį. Pirkdami vinis matysite, pavyzdžiui, du skaičius: 4,5 x 100, tai reiškia, kad perkate 4,5 milimetrų skersmens, 100 milimetrų ilgio vinis.
Pagrindiniai vinių tipai:
- Statybinės vinys (glotnios): Tai patys populiariausi tvirtinimo elementai. Jos pasižymi stora šerdimi ir plačia galvute. Šios vinys idealiai tinka grubiems karkaso darbams, kur estetika nėra pirmoje vietoje, tačiau reikalingas maksimalus atsparumas lenkimui. Labiau tinkamos vidaus ir nuo drėgmės apsaugotoms patalpoms. Lauke netinka ne tik dėl prastos apsaugos nuo aplinkos poveikio. Besiplečianti mediena ištraukia vinis, konstrukcija susilpnėja.
- Rievėtos vinys (žiedinės): Jei jums reikia, kad jungtis būtų „mirtina“, renkatės rievėtas vinis. Jų šerdis turi specialius žiedinius griovelius, kurie veikia panašiai kaip sriegis. Įkalus tokią vinį į medieną, pluoštas užpildo griovelius, todėl ją ištraukti yra be galo sunku. Puikiai sujungia ir laiko medieną.
- Sraigtinės vinys: Šios vinys turi sraigtinę formą, kuri priverčia vinį suktis į medieną jos kalimo metu. Tai užtikrina puikų sukibimą kietoje medienoje ir padeda išvengti medžiagos skilinėjimo. Tinka grindinių lentų tvirtinimui, grebėstų tvirtinimui. Cinkuotos sraigtinės vinys tinka lauko sąlygoms, galima naudoti grebėstams prikalti.
- Apdailos vinys (dyckert): Tai plonos vinys su labai maža, cilindrine galvute. Jų paskirtis - būti kuo mažiau matomoms. Įkalus tokią vinį, galvutė dažnai paslepiama po medienos paviršiumi naudojant specialų muštuką, o skylutė užtepama glaistu. Dailylenčių vinys, maža galvutė pasislepia medienoje.
- Betoninės vinys (kaiščiai): Gaminamos iš grūdinto plieno, šios vinys yra nepaprastai kietos. Jos skirtos tvirtinti medines detales tiesiai prie betoninių sienų ar blokelių. Jos turi masyvią galvą ir įpjovas, yra gerokai storesnės nei paprastos vinys ir gali turėti specialų antgalį, palengvinantį įvažiavimą į betoną.
- Paletinės vinys: rievėtos, puikiai sujungia ir laiko medieną.
- Viniakalės vinys: kieto metalo, rievelės tvirtai laiko medienoje, pritaikytos atlaikyti smūgį, kuris sukiša vinį per visą jos ilgį. Jos yra plonesnės, todėl galima kalti arčiau medienos krašto ir arčiau kitų vinių.
- Vinys plačia galvute: skirtos prikalti plokštėms.
- Storos įpjautinės sukabinimo vinys su sustiprinta galvute: skirtos metaliniams tvirtinimo elementams prikalti prie medienos.
- Nerūdijančio plieno vinys: Tinka C4+ sąlygoms. Idealus variantas grebėstams prikalti. Šios vinys labai tinka stogo grebėstams prikalti. Didelės nerūdijančio plieno vinys, skirtos skersiniams grebėstams prikalti.
Vinių ilgaamžiškumas ir apsauga nuo korozijos
Vinių ilgaamžiškumą lemia ne tik jų forma, bet ir apsauga nuo korozijos. Lietuviškas klimatas su gausiais krituliais ir drėgme yra tikras iššūkis metalui. Tvirtinimo elementą lauke veikia korozija, todėl laukui naudojami tvirtinimo elementai atsparūs išoriniams veiksniams.
Apsaugos nuo korozijos būdai:
- Juodosios (negalvanizuotos) vinys: Tinka tik laikinoms konstrukcijoms arba vidaus darbams sausose patalpose.
- Elektrolitiniu būdu cinkuotos vinys: Turi ploną cinko sluoksnį (5-35 mikronų, dažnai 5-15 mikronų pagal EN ISO 2081). Jos atrodo estetiškai, yra blizgios, tačiau jų atsparumas korozijai lauko sąlygomis yra ribotas. Cinkas geležiai yra anodas, kuris susidariusioje galvaninėje poroje sąlygoja cinko nykimą išsaugant pagrindinį metalą.
- Karšto cinkavimo vinys (Hot-Dipped Galvanized): Tai aukščiausios kokybės pasirinkimas lauko darbams. Jos panardinamos į lydytą cinką, todėl pasidengia storas, grublėtas apsauginis sluoksnis (50-150 mikronų, dažnai 20-45 mikronų pagal EN ISO 1461). Cinko nykimas daugiausia susijęs su eksploatacijos sąlygomis ir sudaro apie 1,0 - 1,5 mikrono per metus neagresyvioje aplinkoje ir 6-8 mikronus pramoninėje aplinkoje. Antikorozinis cinko stabilumas gali būti didinamas apdorojant gaminį chromo rūgšties tirpalu. Tokios apsauginės pievelės neįmanoma net nubrozdinti. Šitaip padengti gaminiai vadinami „geltonai pasyvuotais". Šis padengimas pasižymi geromis antikorozinėmis savybėmis ir padidina lakų ir dažų lipnumą.
- Nerūdijančio plieno vinys: Brangiausias, bet patikimiausias variantas, atsparus agresyviausioms aplinkos sąlygoms (C4, C5M/C5-I). Tai ideali apsauga ten, kur daug drėgmės ir agresyvi aplinka.
- Firminiai padengimai: Pažangūs gamintojai, tokie kaip Essve, yra sukūrę savo firminius padengimus, pavyzdžiui, CorrSeal ar M-Fusion, kurie užtikrina aukštą antikorozinę apsaugą C4 aplinkoje, nenaudojant chromo.
Kaip teisingai kalti vinis
Atrodytų, kas čia sudėtingo - imi plaktuką ir kali. Vinis paprastai įkalamos plaktuku smogiant į galvutę, kad smūgio kryptis sutaptų su vinies išilgine ašimi. Jei smūgis įstrižas, vinis gali sulinkti ar visiškai užlinkti.
Bendrieji vinių kalimo patarimai:
- Vengti skilimo: Jei kalate arti lentos galo, medis dažnai suskyla. Kad to išvengtumėte, apverskite vinį ir stipriai stuktelėkite plaktuku į jos smaigalį, kad jis taptų bukas. Kalant dailylentes ar plonas lentas, pravartesnės bukos vinys, meistrai dažnai prieš kaldami stukteli plaktuku į vinies smaigalį.
- Kaltas įlaidas: Kadangi dažnai kalamas plonas medis, kuris gali skilti, svarbu parinkti arba paruošti vinis. Kalant dailylentes, pravartesnės bukos vinys, meistrai dažnai prieš kaldami stukteli plaktuku į vinies smaigalį. Grindinės lentos kalamos sraigtinėmis vinimis į šonus, siekiant, kad nesimatytų vinių galvučių. Naudojant kaltą, galima paslėpti vinių galvutes.
- Kampu: Sujungiant dvi detales, rekomenduojama vinis kalti šiek tiek kampu vieną kitos atžvilgiu (vadinamasis „toenailing“).
- Plaktuko pasirinkimas: Grubiems statybos darbams naudokite plaktuką su rifliuotu paviršiumi (vadinamąjį „waffle head“). Jis užtikrina, kad smūgio metu plaktukas nenuslys nuo vinies galvutės.
- Gręžimas: Jei vinis gana stora, neretai prieš tai jai išgręžiama skylė siekiant išvengti medienos skilimo. Angos turi būti mažesnės už vinių skersmenį. Šis būdas turi dar vieną privalumą - galima sumažinti medienos storį, o tai padeda sutaupyti medžiagų. Taip pat, norint, kad dailylentė netrūktų, lentoje išgręžiamos skylės.
- Atstumai tarp vinių: Vinis reikia kalti 20-25 mm atstumu nuo lentos krašto, nuo galų - mažiausiai 70 mm. Drėgnose patalpose, pavyzdžiui, vonios kambariuose ar pirtyje, už dailylenčių reikia palikti tarpą ventiliacijai.
- Vinies ilgis: Galioja auksinė taisyklė - vinis turi būti bent 2,5-3 kartus ilgesnė nei tvirtinamos detalės storis.
- Užlenkimas: Kartais vinių galvutės specialiai užlenkiamos (pvz., jei vinys yra per ilgos, ir sukalant visą vinį jos smaigalys pasirodytų kitoje lentos pusėje).

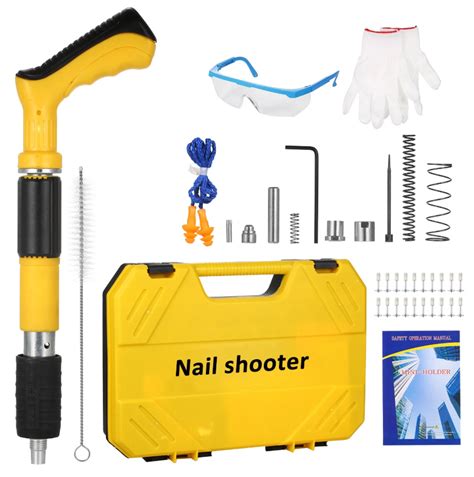

Vinių kalimas į betoną:
Visi žinome, kad vinys daugiausia skirtos įkalti į medieną, o kitų tipų tvirtinimo detalės naudojamos tvirtoms statybinėms medžiagoms. Tačiau vinis įkalti į betoną ne tik įmanoma, bet ir nėra taip sunku, kaip gali pasirodyti iš pirmo žvilgsnio, tereikia žinoti kai kuriuos niuansus.
Reikalingi įrankiai:
Įdomiausia, kad šiuo atveju nereikia pirkti jokių specialių įrankių. Galite apsieiti su paprastu plaktuku, svarbiausia, kad jis būtų pakankamai sunkus ir turi ilgą rankeną. Na, o jei turite specialų ginklą, pavyzdžiui, pneumatinį vinių pistoletą, tada įkalti vinį į betoną bus dar lengviau. Tokie įrenginiai yra nepamainomi, kai reikia įkalti daug vinių. Tiesa, jei turite tokį įrankį, perskaitykite instrukcijas - ne visi gamintojai leidžia dirbti su betonu.
Kaip teisingai kalti rankiniu būdu:
Visų pirma, ne kiekviena betoninės konstrukcijos dalis iš principo gali būti įkalta į vinį. Jei yra įtrūkimų ar drožlių, tada bus labai didelė tikimybė, kad jūs tiesiog sugadinsite betoną, ir nagas laikysis nelabai tvirtai, todėl tokių vietų reikėtų vengti. Betonas turi būti nepažeistas. Be to, atminkite, kad ateityje bus neįtikėtinai sunku ištraukti vinį nepažeidžiant šios vietos, o daugeliu atvejų tai tiesiog neįmanoma.
- Prieš pradėdami dirbti, nuimkite poveržlę nuo nagų.
- Vinį laikykite replėmis kuo tvirčiau, griežtai statmenai paviršiui.
- Po to jis vertinamas tiksliais ir stipriais smūgiais - tai bus geriau ir lengviau nei daugelis silpnų smūgių.
- Rekomenduojama uždėti maskavimo juostą ir sudrėkinti paviršių. Tai padeda išvengti įtrūkimų.
Bet kalbant apskritai, geriau naudoti tradicinius metodus, kai iš pradžių išgręžiamos skylės, o po to montuojami tvirtinimo elementai (inkarai). Vinių kalimo į betoną vertėtų imtis tik tada, kai alternatyvos tikrai nėra.
Modernūs vinių kalimo įrankiai

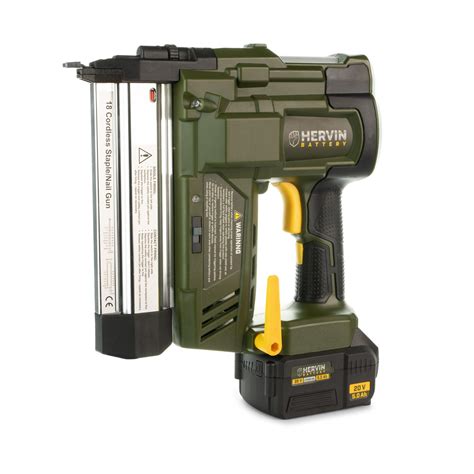

Šiuolaikinėje statybų aikštelėje rankinis kalimas vis dažniau užleidžia vietą pneumatiniams ar akumuliatoriniams vinių kalimo pistoletams (viniakalėms). Šie įrankiai naudoja specialias vinis, sujungtas į juostas arba būgnus (ritinius). Naudojant vinių pistoletus, darbo našumas padidėja kelis kartus. Pavyzdžiui, klojant stogo dangą ar montuojant karkasą, vienas darbininkas per dieną gali įkalti tūkstančius vinių be didelio nuovargio. Viniakalė gali būti dujinė - akumuliatorinė ir pneumatinė.
- Dujinė akumuliatorinė viniakalė: Patogesnė dėl didesnio mobilumo. Smūgį sukuria akumuliatoriaus žiežirbos uždegtos dujų kameroje. Vieno balionėlio ir pakrauto akumuliatoriaus pakanka apie 1000-iui vinių įkalti. Kalant plaktuku darbas ilgesnis 5-6 kartus.
- Pneumatinė viniakalė: Jungiama prie kompresoriaus ir smūgį sukuria suspaustas oras.
- Delno vinis (palm nailer): Tai pneumatinis įrankis, naudojamas vinims įkalti į medieną ar metalą. Jis gavo savo pavadinimą dėl mažo dydžio ir lengvo svorio (dažniausiai apie 5-7 colio ilgio, sveria tik 0,8 svaro), todėl jį galima laikyti ir valdyti viena ranka. Delnų vinys paprastai naudoja 2-4 colių ilgio vinis. Kompaktiškas dydis leidžia vartotojui patekti į siauras erdves ir kampus. Populiarus montuojant grindjuostes, karūnėlių liejinius, langų gaubtus ir durų apdailą.
Svarbu renkantis vinių pistoletus:
- Tiesios juostos vinių pistoletai paprastai sveria mažiau nei apvalios, tai gali būti privalumas. Dažniausiai pasitaikantys kampai yra 34° ir 21°.
- Apvaliosios juostos vinių pistoletai turi didesnius dėklus, todėl jie yra šiek tiek sunkesni, tačiau jų nereikia taip dažnai perkrauti.
Dažniausios vinių kalimo klaidos
Net ir patyrę meistrai kartais daro klaidų, kurios vėliau kainuoja brangiai.
- Per trumpos vinys: Vinis turi būti bent 2,5-3 kartus ilgesnė nei tvirtinamos detalės storis.
- Netinkamas cinkavimas agresyvioje medienoje: Maumedis ir kitos sakingos medienos rūšys „suėda“ paprastą cinką per kelerius metus. Visada rinkitės tinkamą apsaugą nuo korozijos atsižvelgiant į medienos ir aplinkos agresyvumą.
Kitos medienos tvirtinimo detalės
Medienos tvirtinimo elementų asortimentas nuolat didėja, jis vis papildomas ir tobulinamas. Konstruktoriai atranda vis naujų tvirtinimo mechanizmų bei principų, kuria naujas sujungimo dalis bei naujausias technologijas, padedančias tvirtinimo detalėms išlikti kuo ilgaamžiškesnėmis. Milžiniškame metalo gaminių asortimente nepasiklysti kartais sunku ne tik mėgėjui, bet ir patyrusiam profesionalui. Tačiau planuojant bei realizuojant įvairius statybos bei remonto planus, vertėtų orientuotis didžiuliame tvirtinimo gaminių sąraše.
Medvaržčiai (medsraigčiai):
Daug manytų, kad varžtas visada yra geresnis pasirinkimas nei vinis, tačiau inžineriniu požiūriu tai netiesa. Sraigtai ir medvaržčiai gaminami iš kieto, tačiau trapaus metalo. Veikiant didelėms apkrovoms ar konstrukcijos poslinkiams (pavyzdžiui, pučiant stipriam vėjui), sraigtas gali tiesiog lūžti. Tuo tarpu vinis yra plastiškesnė. Ji gali šiek tiek pasilenkti, tačiau ji nenutrūksta.
Medvaržčiai ir medsraigčiai yra du skirtingi vieno elemento pavadinimai. Jie būna skirti laukui ir vidaus darbams. Be jau minėtų apsauginių, mechaninių savybių, medvaržčiai skiriasi galvutės tipu, paskirtimi. Vienas iš naujesnių medvaržčių, skirtų gegnių tvirtinimui, atlaiko kerpamąsias apkrovas, padidinta ir sustiprinta galvutė tvirtai įtvirtina gegnę. Skylutė šešiakampė, Torx tipo. Dar vieni medvaržčiai skirti medienos jungimui, kur gali būti "kirpimo" apkrovos. Medvaržčiai su Torx daugiabriaune žvaigždės formos išdroža yra populiariausi dėl patikimo sukibimo su suktuku (dvylika briaunų). Įsukimą palengvina antgalyje esantis griovelis, kuris išstumia drožles, ir gręžimo briaunos, esančios virš sriegio, praplatinančios skylę. Po galvute esanti freza leidžia lengvai įgilinti galvutę į medį.

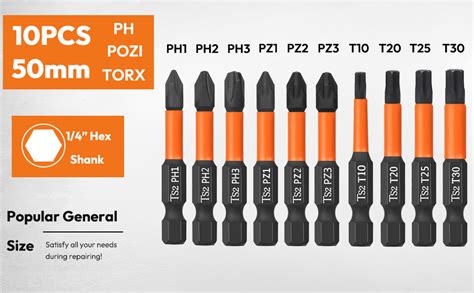

Medvaržčių tipai pagal galvutės tipą:
- Medvaržtis su pilnu sriegiu.
- Inkarinis sraigtas su sustiprinta Torx galvute, skirtas metalinių tvirtinimo elementų jungimui prie medienos.
- Medvaržtis medienai su kryžmine galvute vidaus darbams (PH, PZ tipai).
- Cinkuotas medvaržtis medienos jungimui patalpos viduje ir konstrukcijose. Torx galvutė.
- CorSeal padengimo medvaržčiai medienai lauke. Torx galvutės.
- Gegniniai medvaržčiai su sustiprinta Torx galvute - dažniausiai naudojami gegnės tvirtinimui prie murloto, jie atsparūs kirpimo jėgai.
- ESSVE medvaržčiai su sustiprinta galvute, tinkantys tvirtinti metalo plokšteles prie medienos.
Metaliniai tvirtinimo elementai:
Medienos jungimui dažnai naudojami metaliniai kampai, plokštelės, laikikliai. Jie sudaro gana ženklią tvirtinimo elementų kainos dalį, tačiau užtikrina patikimus mazgų sujungimus.

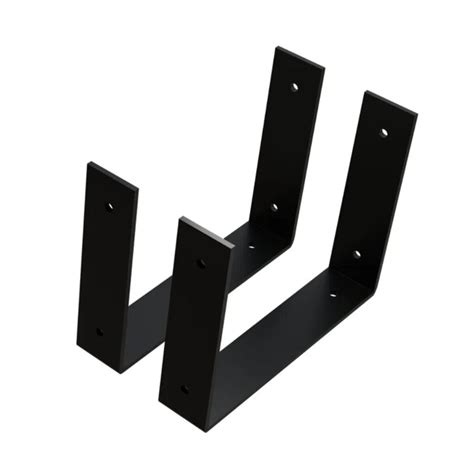

- Gegnių laikikliai: Yra kelių tipų - tradiciniai, kai gegnė sujungta su murlotu (kairiniai ir dešininiai), ir skirti, kai gegnė nutolusi nuo murloto. Jie tvirtinami inkariniais sraigtais ir vinimis (skylučių diametras iki 5 mm).
- Sustiprinti metaliniai kampai: Naudojami statmenam jungimui sustiprinti. Standumo briauna neleidžia lankstytis kampučiams ir atlaiko gana dideles laužimo apkrovas.
- Sijų laikikliai: Naudojami medinių perdangų įrengimui. Ši konstrukcija taip pat tarnauja kaip papildomas lygiagrečių murlotų jungimas, neleidžiantis jiems išsilenkti į išorę nuo stogo konstrukcijos svorio.
Klijai ir ankerinė masė:
Klijai medienos tvirtinimo darbuose vis dažniau papildo ar net keičia vinis ir medvaržčius. Aukšta modernių klijų adhezija patikimai sujungia medines dalis. Dažniausiai klijai naudojami derinyje su tvirtinimo elementais arba ten, kur prieiti su tvirtinimo elementais sunku ar netikslinga. Kaip atskirą grupę verta paminėti ankerinę masę, kuri labai plačiai naudojama medinių elementų tvirtinimui prie betono. Svarbu pritvirtinti karkasinio, skydinio, modulinio namo rostverką prie pamato, kad jis nepasislinktų.
ESSVE ankerinė dviejų komponentų masė: Pradžioje medienos grąžteliu pragręžiama mediena. Betono grąžtu išgrežiama skylė betone, kruopščiai išvalomos dulkės. Skylė užpildoma ankerine mase, įstatomas metalinis strypelis. Po paros masė sutvirtėja ir rostverkas prisukamas varžtais.
Kitos tvirtinimo detalės:
- Kaiščiai: Gali būti įvairių formų - apvalios, žiedo, stačiakampio formos, su dygliais arba be, reikalaujantys išankstinio frezavimo arba naudojami be jo. Svarbus elementas sujungiant medines dalis - strypinis (šerdinis) medinis kaištis.
- Varžtai su veržlėmis: Dažniausiai naudojami varžtai su veržlėmis (ir įprastomis, ir su įleidžiamomis galvutėmis). Skylių skersmuo sujungimams varžtais ir kaiščiais turi būti didesnis nei varžto skersmuo ne daugiau kaip 1 mm. Varžto suveržimas turi būti stiprus ir tvirtas.
- Kabės: Įkalamos tik specialiais prietaisais: tiek elektriniais, tiek veikiančiais suslėgtu oru. Yra daug sąvaržų rūšių ir dydžių, priklausomai nuo jų paskirties. Siauros kabės naudojamos medienos plokščių ir dangų tvirtinimui, plačios - plonesnėms medžiagoms.
Medienos tvirtinimo mazgai statybose
Privačioje statyboje daug medienos tvirtinimo mazgų yra karkasinio namo statyboje. Reikalingus tvirtinimo elementus ir jų kiekius turėtų apskaičiuoti konstruktorius projektuotojas. Tinkamų elementų visuma užtikrins konstrukcijos stabilumą.
Pagrindiniai medienos tvirtinimo mazgai ir rekomendacijos:

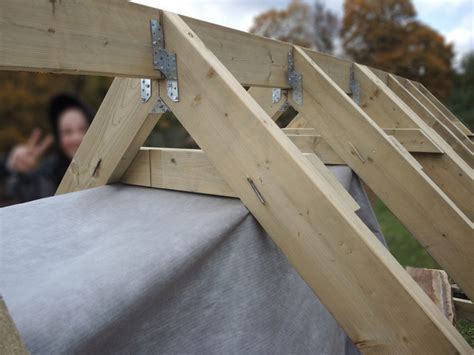

- Gegnės jungimas su murlotu: Didžiausios apkrovos tenka šiai jungčiai. Rekomenduojama papildomai padaryti suleidimus į medį, padarant didesnius sukibimo plotus. Tvirtinama gegniniais kampučiais, ilguoju medvaržčiu su sustiprinta galva, inkariniais vinimis ir medsraigčiais. Geriausia naudoti ir gegnės ir murloto sukirtimą.
- Viršutinis gegnės jungimas: Naudojant gegninius kampučius, ilgąjį medvaržtį su sustiprinta galvute, stygą, leidžiančią kompensuoti skėtimo jėgą. Gegnės remiasi viena į kitą ir į kraigo lentą. Papildomai gegnės pritvirtinamos viršuje gegnių laikikliais.
- Murloto ir rostverko tarpusavio sujungimas: Naudojami sustiprinti kampai.
- Statramsčių prijungimas prie murloto ir rostverko: Paprasčiausia prišaudyti viniakale.
- Perdengimo sijų sujungimas: Naudojami sijų laikikliai.
- Grebėstų tvirtinimas prie gegnių: Geriausia rievėtos nerūdijančios vinys. Didžiosiomis vinimis prikalami horizontalieji grebėstai. Mažesnėmis vinimis prikalami vertikalieji grebėstai - tašeliai oro tarpui.
- Rostverko tvirtinimas prie pamato: Naudojama dvikomponentė ankerinė masė, sriegiuotas strypelis.
- Sienų sutvirtinimas skersiniais tašais: Naudojami medvaržčiai arba rievėtos vinys.
- Dailylenčių prikalimas: Naudojamos vinys su sumažinta galvute. Siekiant, kad galvutės nesimatytų, vinys kalamos šone. Dailylentės su įlaida tvirtinamos apdailai skirtomis vinimis - vinis įkalama į įlaidą.
- Grindinių lentų tvirtinimas: Kalamos sraigtinėmis vinimis į šonus, siekiant, kad nesimatytų vinių galvučių.
Tvarumas statybose
Šiandienos statybose tvarumas tampa vis svarbesniu faktoriumi. Plienas, iš kurio gaminamos vinys, yra viena labiausiai perdirbamų medžiagų pasaulyje. Renkantis lietuvišką ar bent jau europietišką produkciją, mažinamas ir transportavimo sukeliamas anglies dvideginio pėdsakas.
