Įtampos stabilizatorius yra elektroninis įtaisas, skirtas reguliuoti ir stabilizuoti elektros įtampą, tiekiant pastovią ir patikimą išėjimo įtampą. Jis apsaugo jautrius įrenginius nuo įtampos svyravimų, viršįtampių ir kritimų. Tai ypač svarbu vietose, kur elektros tinklo įtampa dažnai svyruoja, pavyzdžiui, pramoninės gamybos įmonėse, biuruose, ligoninėse ir gyvenamuosiuose namuose.
Kas yra Įtampos Stabilizatorius ir Kodėl jis Reikalingas?
Įtampos stabilizatorius, kaip rodo pavadinimas, stabilizuoja arba reguliuoja įtampą, jei maitinimo įtampa kinta arba svyruoja tam tikrame diapazone. Tai elektrinis prietaisas, kuris tiekia pastovią įtampą į apkrovą esant tiek per didelės, tiek per mažos įtampos sąlygoms. Šis prietaisas aptinka šias įtampos sąlygas ir atitinkamai pakelia arba sumažina įtampą iki norimo diapazono.
Standartinė vertė Lietuvoje yra 220 V arba 240 V, tačiau kitose šalyse ji gali skirtis (pvz., 110 V). Įdiegus įtampos stabilizatorių, elektriniai prietaisai bus apsaugoti nuo neįprastų darbo sąlygų, tokių kaip įtampos kritimai, aukšta ar žema įtampa.
Įtampos stabilizatorių naudojimo tikslas yra apsaugoti įrenginius nuo įtampos svyravimų, nes kiekvienas elektros prietaisas yra sukurtas veikti esant tam tikrai įtampai. Jei įtampa yra mažesnė arba didesnė už leistiną vertę, prietaisas gali sugesti, veikti blogiau arba net būti pažeistas.
Įtampos Svyravimų Poveikis Prietaisams
Įtampos svyravimai yra įtampos dydžio pokyčiai, kurie viršija arba yra mažesni už nustatytą pastovios būsenos įtampos diapazoną. Daugelis prietaisų gali atlaikyti nedidelius įtampos svyravimus (pvz., 220 ± 10 V), tačiau kai kuriose vietose įtampos svyravimai yra dažni ir gali svyruoti nuo 170 iki 270 V. Šie svyravimai gali turėti didelį neigiamą poveikį:
- Apšvietimo įranga: Žema įtampa sumažina šviesos srautą ir lempos tarnavimo laiką.
- Kintamosios srovės varikliai: Esant žemai įtampai, varikliai generuoja mažesnį sukimo momentą ir greitį, o esant viršįtampio, sukuriama didesnis greitis, nei pageidaujama. Tai sumažina variklio tarnavimo laiką ir gali sukelti izoliacijos pažeidimus.
- Indukcinis šildymas: Žema įtampa sumažina šilumos išeigą, todėl įrenginys veikia netinkamoje temperatūroje.
- Televizija ir radijas: Įtampos kritimas pablogina perdavimo kokybę ir gali sukelti kitų elektroninių komponentų gedimą.
- Šaldytuvai: Kintamosios srovės varikliais varomi prietaisai, kurie sunaudoja dideles sroves esant įtampos kritimui, todėl apvijos gali perkaisti.
Kad būtų pašalintas aukščiau minėtas įtampos svyravimų poveikis, reikalingi įtampos stabilizatoriai.
Įtampos Stabilizatoriaus Veikimo Principas
Pagrindinis įtampos stabilizatoriaus veikimo principas apima įtampos reguliavimą dviem skirtingais tikslais: viršįtampio ir per mažos įtampos sąlygomis. Procesas, kai įtampa didinama nuo žemos įtampos, vadinamas padidinimo operacija (angl. Boost Operation), o įtampos mažinimas dėl viršįtampio - mažinimo operacija (angl. Buck Operation). Šios dvi pagrindinės operacijos yra būtinos kiekviename įtampos stabilizatoriuje.
Įtampos stabilizatoriai paprastai naudoja elektronines grandines arba transformatorius, kad būtų galima reguliuoti įtampą. Elektroninis įtampos stabilizatorius per jutimo grandinę nuolat stebi iš maitinimo šaltinio gaunamą įtampą. Ši grandinė aptinka bet kokius įvesties įtampos pokyčius.
Veikimo Etapai
- Įtampos jutimas: Jutimo grandinė nuolat stebi įeinančią įtampą.
- Palyginimas ir kontrolė: Juntama įtampa lyginama su etalonine įtampa valdymo grandinėje. Jei įėjimo įtampa nukrypsta nuo norimos atskaitos įtampos, valdymo grandinė pradeda taisomuosius veiksmus.
- Įtampos reguliavimas: Valdymo grandinė suaktyvina galios elektroninius prietaisus (pvz., tiristorius (SCR) arba izoliuotų vartų dvipolius tranzistorius (IGBT)), kad reguliuotų išėjimo įtampą.
- Įtampos korekcija: Priklausomai nuo to, ar įvesties įtampa yra per aukšta ar per žema, galios elektroniniai prietaisai atitinkamai reguliuoja išėjimo įtampą. Jei įėjimo įtampa aukšta, stabilizatorius ją sumažina iki norimo lygio. Ir atvirkščiai, jei įėjimo įtampa žema, stabilizatorius ją padidina iki norimo lygio.
- Nuolatinis stebėjimas: Stabilizatorius nuolat stebi įėjimo įtampą, realiuoju laiku koreguodamas, kad išlaikytų stabilią ir reguliuojamą išėjimo įtampą.
Šiuolaikinių skaitmeninio tipo stabilizatorių atveju kaip centrinis valdymo blokas naudojamas mikrovaldiklis arba mikroprocesorius.
Vidinė Stabilizatoriaus Schema
Vidinė stabilizatoriaus grandinė paprastai susideda iš automatinio transformatoriaus, lygintuvo bloko, perjungimo grandinės ir relių.
Padidinimo Veikimas (Boost Operation)
Kai stabilizatorius nustato įeinančios įtampos kritimą, jis įjungia elektromagnetinę relę, kad būtų galima pridėti daugiau įtampos iš transformatoriaus, siekiant kompensuoti įtampos praradimą. Šiuo atveju transformatoriaus antrinė išėjimo įtampa pridedama prie pirminės maitinimo įtampos, kad į apkrovą būtų tiekiama padidinta įtampa.
Mažinimo Veikimas (Buck Operation)
Kai įeinanti įtampa yra didesnė už normalią vertę, stabilizatorius įjungia kitą elektromagnetinę relę, kuri atima įtampą, kad būtų palaikyta normali įtampos vertė. Antrinė transformatoriaus jungtis yra prijungta taip, kad antrinė išėjimo įtampa būtų atimama iš gaunamos įtampos. Todėl, kylant įeinančiai įtampai, elektroninė grandinė perjungia relę, kuri perjungia atimtą maitinimo įtampą į apkrovos grandinę.
Esant normaliai įtampos veikimo sąlygai, elektroninė grandinė apkrovą visiškai perjungia į įeinantį maitinimą be jokios transformatoriaus įtampos. Be šių dviejų pagrindinių operacijų, įtampos stabilizatorius taip pat atlieka žemesnės ir aukštesnės įtampos išjungimo operacijas.
Statinio Įtampos Stabilizatoriaus veikimo principas
Statinis įtampos stabilizatorius per jutimo grandinę nuolat stebi iš maitinimo šaltinio gaunamą įtampą. Juntama įtampa lyginama su etalonine įtampa valdymo grandinėje. Jei įėjimo įtampa nukrypsta nuo norimos atskaitos įtampos, valdymo grandinė suaktyvina galios elektroninius prietaisus, tokius kaip tiristoriai (SCR) arba izoliuotų vartų dvipoliai tranzistoriai (IGBT), kad reguliuotų išėjimo įtampą. Šie įrenginiai gali greitai įsijungti ir išjungti, kad būtų galima valdyti elektros srautą.
Priklausomai nuo to, ar įvesties įtampa yra per aukšta ar per žema, galios elektroniniai prietaisai atitinkamai reguliuoja išėjimo įtampą. Jei įėjimo įtampa aukšta, statinis stabilizatorius sumažina ją iki norimo lygio. Ir atvirkščiai, jei įėjimo įtampa žema, elektroninis stabilizatorius ją padidina iki norimo lygio. Kietojo kūno įtampos stabilizatorius nuolat stebi įėjimo įtampą, realiuoju laiku koreguodamas, kad išlaikytų stabilią ir reguliuojamą išėjimo įtampą.
Įtampos stabilizatoriaus veikimas
Įtampos Stabilizatorių Tipai
Įtampos stabilizatoriai yra įvairių tipų, kurių kiekvienas skiriasi reguliavimo principu. Jie gali būti klasifikuojami pagal fazių skaičių, konstrukcijos principus ir valdymo metodus.
Pagal Fazių Skaičių

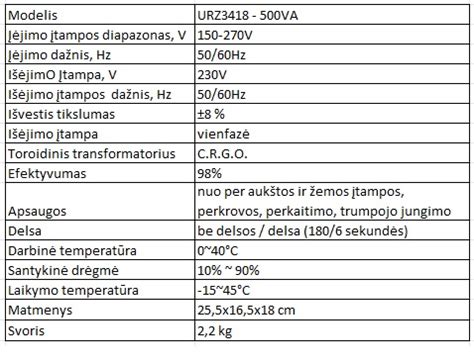

- Vienfaziai stabilizatoriai: skirti vienfaziams elektros tinklams (dažniausiai buitiniams prietaisams).

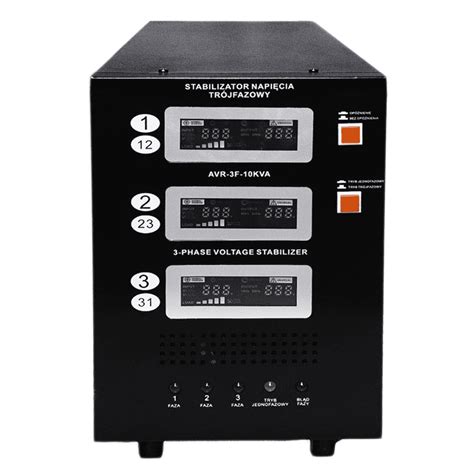

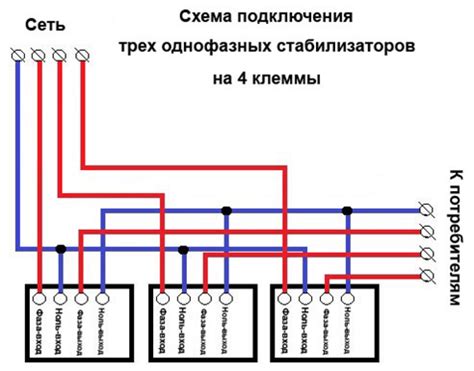

- Trifaziai stabilizatoriai: skirti trifazėms sistemoms ir pramoninei įrangai.
- Subalansuoti: turi tris transformatorius, vieną servopavarą ir vieną valdymo grandinę. Reguliavimas vykdomas visose trijose fazėse vienu metu. Naudojamas trifaziams elektros aparatams, staklėms, prietaisams apsaugoti.
- Nesubalansuoti: turi tris autotransformatorius, tris servovariklius ir tris valdymo grandines. Stabilizacija vyksta kiekvienoje fazėje, nepriklausomai viena nuo kitos.
Pagal Valdymo Principą
Valdymo sistema stebi įėjimo įtampos lygį ir duoda nurodymą jėgos blokui jį padidinti arba sumažinti, kad išvestis nurodytoje paklaidoje užtikrintų stabilią 220 V įtampą.
Galios dalis stabilizatoriuose gali būti:
- Servomotoriniai (arba servopavariniai) stabilizatoriai: pagrindiniai elementai yra autotransformatorius ir servovariklis. Kai įtampa nukrypsta nuo normos, valdiklis suteikia signalą servovarikliui, kuris perjungia būtinus autotransformatoriaus apvijas. Servovariklis judina šepetėlį išilgai autotransformatoriaus šakų, kol skirtumas tarp pamatinės ir išėjimo įtampos tampa lygus nuliui. Šie stabilizatoriai užtikrina sklandų ir tikslų įtampos reguliavimą, pasiekiant ±0.5 % išėjimo reguliavimą ir aukštą efektyvumą (apie 98 %).
- Reliniai stabilizatoriai: reguliavimas vyksta perjungiant reles. Valdymo elementas yra elektroninė mikroschema, lyginanti atskaitos ir linijos įtampą. Reguliavimas yra laipsniškas, o tikslumas priklauso nuo etapų skaičiaus.
- Elektroniniai (triaciniai) stabilizatoriai: naudoja puslaidininkinius elementus, tokius kaip tiristoriai (triakai) arba tranzistoriai (IGBT), kurie greitai įsijungia ir išsijungia, reguliuodami elektros srautą. Reguliavimas taip pat yra laipsniškas.
- Keitikliniai stabilizatoriai (su dviguba konversija): įtampos reguliavimas atliekamas dvigubos konversijos metodu. Pirmajame etape kintama srovė ištaisoma ir praeina per filtrų kondensatorius. Po to ištaisyta srovė teka į keitiklį, kur ji vėl virsta kintama srove ir tiekiama į apkrovą. Šie stabilizatoriai pasižymi sklandžiu ir tiksliausiu išėjimo įtampos reguliavimu.
Be valdymo ir galios dalių, 220 V įtampos reguliatorius taip pat turi apsauginį mazgą, antrinį maitinimo šaltinį valdymo sistemos grandinėms ir kitus funkcinius elementus.
Kai kurie stabilizatorių modeliai turi „apėjimo“ arba „tranzito“ funkcijas (angl. Bypass), kai įvesties įtampa paprasčiausiai taikoma išėjimui, kol ji išeina iš nurodyto diapazono (pvz., nuo 215 iki 225 V).
Kaip Pasirinkti Tinkamą Įtampos Stabilizatorių?
Renkantis įtampos stabilizatorių, svarbu atsižvelgti į keletą kriterijų, kad būtų užtikrinta optimali įrenginių apsauga ir efektyvus veikimas.
1. Galia (VA arba KVA)
Pirmiausia ir svarbiausia savybė, į kurią reikėtų atsižvelgti renkantis įtampos stabilizatorių, yra jo galia. Stabilizatorius turi būti pakankamai galingas, kad galėtų tiekti stabilų maitinimą visai prijungtai įrangai. Rekomenduojama turėti bent 20-30 % daugiau galios nei bendra apkrova, kad būtų užtikrinta tinkama veikimo atsarga ir atsižvelgta į galimą ateities apkrovos išplėtimą.
- Namų reikmėms tinka 200 VA, 300 VA, 500 VA, 1 KVA, 2 KVA, 3 KVA, 4 KVA, 5 KVA, 8 KVA ir 10 KVA vardinės įtampos stabilizatoriai.
- Pramoniniams ir komerciniams tikslams reikalingi didelės galios servostabilizatoriai.
2. Veikimo Diapazonas
Stabilizatoriaus veikimo diapazonas rodo, kokiu diapazonu jis gali koreguoti įtampą, kad ji būtų stabili ir tinkama prietaisams. Pavyzdžiui, jei elektros tinklo įtampa gali kristi iki 160 V ar kilti iki 260 V, stabilizatorius turėtų sugebėti veikti šiame diapazone ir užtikrinti, kad išėjimo įtampa būtų pastovi (paprastai apie 220-230 V).
3. Apsaugos Funkcijos
Labai svarbi stabilizatoriaus funkcija yra apsauga nuo perkrovų. Tai reiškia, kad įtampos stabilizatorius turi sugebėti aptikti ir apsaugoti elektros įrangą nuo per didelės apkrovos ar trumpųjų jungčių. Kai kurie stabilizatoriai turi automatinio išsijungimo funkciją, kai aptinkama perkrova arba kai įtampa per daug nukrypsta nuo normos. Šiuolaikiniai stabilizatoriai taip pat gali turėti integruotą apsaugą nuo viršįtampių, kurie dažnai atsiranda dėl žaibo smūgių ar kitų išorinių veiksnių.
Papildomos funkcijos gali apimti:
- Apsaugą nuo aukštos/žemos įtampos.
- Apsaugą nuo perkrovos.
- Nulinės įtampos perjungimą.
- Apsaugą nuo dažnio svyravimų.
- Įtampos atjungimo ekraną.
4. Reagavimo Greitis
Reagavimo greitis yra dar viena svarbi savybė, rodanti, kaip greitai stabilizatorius gali reaguoti į įtampos pokyčius. Geros kokybės įtampos stabilizatoriai gali reaguoti per kelias milisekundes (pvz., Ortea GEMINI stabilizatorius reaguoja per 20 milisekundžių). Jei elektros įranga yra ypač jautri įtampos svyravimams, reikėtų rinktis stabilizatorių su kuo greitesniu reagavimo laiku.
5. Efektyvumas
Kuo efektyvesnis įtampos stabilizatorius, tuo mažiau energijos jis naudos, todėl Jūsų sąskaitos už elektrą bus mažesnės. Geros kokybės stabilizatoriai pasižymi aukštu efektyvumo lygiu, siekiančiu iki 98-99 %. Naujausi modeliai su pažangiais mikroprocesorių valdikliais gali sumažinti energijos sąnaudas iki 10-15 %, lyginant su senesniais modeliais.
Stabilizatoriai sunaudoja labai mažai energijos, paprastai apie 2-5 % didžiausios apkrovos.
6. Gamintojo Reputacija ir Patikimumas
Verta atkreipti dėmesį į gamintojo reputaciją ir produkto patikimumą. Pripažinti gamintojai siūlo techninę pagalbą ir atsargines dalis.
7. Dydis ir Montavimo Galimybės
Kai kurie įtampos stabilizatoriai gali būti montuojami ant sienos, o kiti - tiesiog padedami ant grindų ar stalo. Reikia atsižvelgti į turimą erdvę ir montavimo patogumą.
8. Kaina ir Garantija
Nors pigesni įtampos stabilizatoriai gali atrodyti patrauklūs, jie dažnai neturi tiek daug funkcijų ar nėra tokie patikimi kaip brangesni modeliai. Ilgesnė garantija suteikia papildomą apsaugą ir ramybę.
Apibendrinant, įtampos stabilizatoriai yra būtini prietaisai, užtikrinantys stabilų ir patikimą elektros tiekimą. Jie padeda apsaugoti prietaisus, gerina energijos efektyvumą ir prisideda prie ilgesnio įrenginių tarnavimo laiko.
