Įtampos keitiklis - tai elektrinis ar elektroninis įtaisas, galintis pakeisti įėjimo įtampą į reikiamą išėjimo vertę. Šis prietaisas ypač reikalingas situacijose, kai reikia prie tinklo prijungti skirtingos įtampos apkrovą. Pagrindinis reikalavimas, nustatantis įtampos keitiklių veikimo principą, yra galimybė perkelti naudingąją galią į išėjimą su minimaliais nuostoliais, siekiant maksimalaus efektyvumo. Tam dažnai naudojami ekonomiškais nuostolių požiūriu moduliai, pavyzdžiui, elektroniniai keitikliai.
Kas yra Įtampos Keitiklis ir Kodėl jis Reikalingas Vilkikuose?
Keliaujant transporto priemonėmis, ypač vilkikais ir sunkvežimiais, dažnai prireikia maitinti įrenginius, kuriems reikalinga aukštesnė įtampa nei standartiniai 12V (arba 24V) nuolatinės srovės automobilio tinklas. Iš 12V tinklo paprastai negausime daugiau nei 20-30W RMS galios. Net ir esant optimalioms sąlygoms (vėsiam radiatoriui, tilto jungčiai, 4 omų apkrovai), ši galia yra palyginti maža, jei norima, kad, pavyzdžiui, galingas automobilio audio sistema "bambėtų" visu pajėgumu. Nors galima mažinti apkrovos varžą iki 2 omų ir gauti dvigubai didesnę galią, tai vis tiek bus palyginti maža galia.
Lieka kita išeitis - padidinti įtampą. Tam reikalingi įtampos keitikliai, kurie pirmiausia 12V nuolatinę įtampą keičia į kintamą ~12V įtampą, kurią transformatoriaus pagalba galima pakelti iki norimo lygio. Inverteriai yra esminis elektros prekės pasirinkimas vilkikų, sunkvežimių ir automobilių savininkams, leidžiantis saugiai paversti 12V ar 24V nuolatinę srovę į 230V kintamąją.
Įtampos Keitiklių Veikimo Principai
Elektros įtampos keitiklis, pastatytas pagal transformatoriaus grandinę, yra patogiausias atsižvelgiant į veikimo principą. Jo veikimo esmė yra tokia: prietaiso įėjime potencialas gaunamas iš kintamos įtampos generatoriaus ar panašaus srovės šaltinio; iš transformatoriaus išėjimo (iš jo antrinės apvijos) paimamas panašios formos signalas; jei reikia, kintama išėjimo įtampa pirmiausia ištaisoma specialiu diodų įrenginiu, o tada stabilizuojama.
Iš tokios schemos gali būti sunku pasiekti norimą efektyvumą, nes dalis perduotos galios prarandama transformatoriaus apvijose dėl šilumos išsisklaidymo. Norint iš prietaiso gauti didelį efektyvumą, transformatoriaus išvestyje yra sumontuotos pagrindinės grandinės, veikiančios ekonominiu režimu. Jų veikimo metu, atsižvelgiant į greitą tranzistorių perjungimą iš uždaros į atvirą būseną, elektros energijos nuostoliai apvijose žymiai sumažėja.
Keitiklį galima daryti tiek impulsinį, tiek sinusinio pavidalo ir žemo dažnio (50Hz - kai kuriose schemose būtinas dažnis 50Hz). Automobiliniuose stiprintuvuose naudojami aukšto dažnio (20kHz-70kHz) stačiakampio formos impulsai. Aukštas dažnis visų pirma palengvina galios tranzistorių darbą, antra, sumažina transformatoriaus gabaritus, trečia, greičiau pakrauna maitinimo kondensatorius.
Savindukcija tradiciškai naudojama įtampos keitikliuose, suprojektuotuose dirbti su aukštos įtampos maitinimo šaltiniais. Tai realizuojama išėjimo ferito šerdyse staigiai nutraukus srovę pirminėje apvijoje. Tranzistoriai naudojami kaip srovės smulkintuvas, o tada ištaisoma išvesties metu gaunama impulsinė įtampa. Tokios grandinės leidžia gauti didelius kelių dešimčių kV dydžio potencialus. Tokiu atveju įmanoma pasiekti gerą efektyvumą (iki 80%).
Keitiklių Tipai ir Charakteristikos
Sinusinės Bangos ir Modifikuotos Sinusinės Bangos Keitikliai
Įtampos keitiklių išėjimo bangos forma gali būti skirtinga. Kuo gražesnės formos įtampą norima gauti, tuo daugiau darbo reikia įdėti ir tuo brangiau keitiklis kainuoja. Visi elektroniniai keitikliai gamina tik artimą sinusui įtampą. Tikrą sinusą gamina tik elektros mašinos su besisukančiu rotoriumi (generatoriai).
- Sinusiniai keitikliai (dar vadinami grynosios sinusinės bangos inverteriais) iš esmės veikia kaip skaitmeninis garso stiprintuvas, atitinkamos galios. Esmė ta, kad į tokį stiprintuvą paduodama pavyzdinė sinusoidė iš generatoriaus, o stiprintuvas ją stiprina iki reikiamo lygio. Jie idealiai tinka jautriai technikai.
- Modifikuotos sinusinės bangos keitikliai yra biudžetinis variantas, tinkamas mažiau jautriems prietaisams.
Kiti Keitiklių Tipai
Tarp visų esamų keitiklių tipų yra išskiriamos šios klasės:
- Specialūs prietaisai namams: daugumoje šiuolaikinių technologijų modelių yra įmontuotas maitinimo šaltinis. Nepertraukiamo maitinimo šaltiniai (UPS) su įmontuota baterija priklauso tai pačiai klasei. Kai kuriais atvejais buitiniai keitikliai gaminami pagal dvigubo žiedo (keitiklio) schemą, leidžiančią iš nuolatinės srovės šaltinio gauti standartinės 220 voltų kintamą įtampą.
- Aukštos įtampos ir aukšto dažnio įranga.
- Be transformatoriaus ir impulsiniai įtaisai: be transformatorių įrenginiai yra sukurti elektroniniu principu, naudojant atskirą valdymo modulį. Juose kaip tarpinė grandis naudojamas dažnio keitiklis, kuris išvesties signalą atneša į formą, patogią ištaisyti.
- Nuolatinės įtampos keitikliai.
- Reguliuojami prietaisai: šie įrenginiai gali tiek padidinti, tiek sumažinti išvesties įtampos vertę. Praktiškai dažniau pasitaiko prietaisų, leidžiančių sklandžiai keisti sumažintą išėjimo potencialo vertę (pvz., iš 220V įėjimo gauti reguliuojamą nuolatinę įtampą nuo 2 iki 30V).
Įtampos Keitiklio Konstrukcija ir Komponentai
Internete galima rasti daug keitiklių schemų. Schema nėra labai sudėtinga, tačiau reikalauja atidaus komponentų parinkimo ir surinkimo.
Mikroschema kaip Pagrindas
Daugelio keitiklių schemų pagrindas yra specializuotos mikroschemos, veikiančios kaip generatoriai ir formuojančios stačiakampius impulsus galios tranzistoriams.
- SG3525 mikroschema: veikia nuo 8V iki 35V. Ji generuoja impulsus, kurių dažnis priklauso nuo grandinės F=1/Ct*Rt parametrų. Esant dvitakčiam išėjimui, kiekvienas petys dirba pusiniu dažniu.
- КР1211ЕУ1 (DA2) mikroschema: ši mikroschema pritaikyta valdymo mazge, formuojančiame stačiakampius impulsus lauko tranzistoriams. Impulsų dažnį nulemia grandinės R4R5C10 parametrai. Valdantieji impulsai formuojami taip, kad tarp jų būtų pauzė, kas eliminuoja galimybę per tranzistorius pratekėti tiesioginei srovei ir padidina keitiklio naudingumo koeficientą. Įjungiant maitinimą, grandinė R3C9 užtikrina mikroschemos DA2 paleidimą su tam tikru užlaikymu, būtinu pereinamiesiems procesams užbaigti.
Galios Tranzistoriai (MOSFETai)

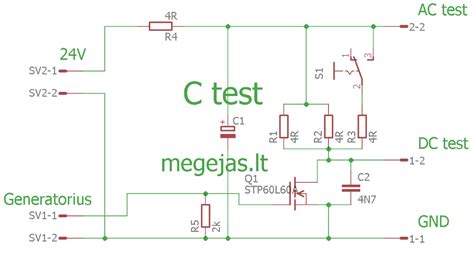

Transformatorių valdo MOSFETai (lauko tranzistoriai). MOSFETai turi būti gana galingi ir turėti kuo mažesnę varžą, nes tada prarandama mažiau galios. Įtaise galima naudoti lauko tranzistorius, pavyzdžiui, IRL2505. Jų galingumas yra kritiškai svarbus siekiant užtikrinti efektyvų keitiklio veikimą.
Diodai
Schemos dalis už transformatoriaus atrodo kaip įprasto maitinimo bloko, tačiau taip nėra. Diodai turi būti FAST arba ULTRAFAST (greitaeigiai). Jei bus naudojami paprasti diodai, schema gali sudegti, nes neatlaikys tokio dažnio. Būtina naudoti didelę srovę atlaikančius diodus (mažiausiai 10A).
Transformatorius

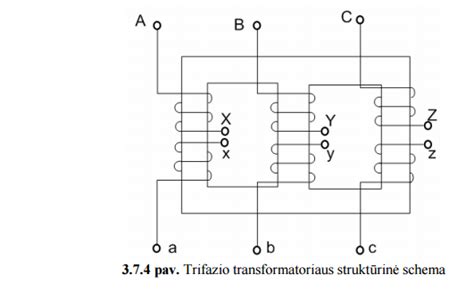

Transformatorius - taip pat labai svarbus schemos elementas. Geriausia naudoti feritinius transformatorius iš kompiuterių maitinimo blokų (dažnai tai būna pats didžiausias). Transformatoriai gali būti O formos (toroidai) arba E formos. Transformatorius T1, kurio galia yra pagrindinė viso keitiklio galia, dažnai kuriamas iš tinklo pažeminančių transformatorių šerdies. Vietoj keitiklio pirminės apvijos naudojamos dvi vienodos antrinės apvijos, kurių nominali įtampa yra 11-12 V, apskaičiuotos atitinkamai srovei.
Apvijų Vyniojimo Ypatumai
- Būtina naudoti lakuotą laidą. Didėjant darbo dažniui, vis labiau reiškiasi „Skino“ efektas, kai srovė ima tekėti ne visu laido skerspjūviu, o vis labiau „lipa“ į laido paviršių. Todėl logiška, kad reikia didinti laidų paviršiaus plotą, didinant laidų skaičių, nes aukšto dažnio srovei reikia kuo didesnio paviršiaus ploto. Pavyzdžiui, pirminėms apvijoms galima naudoti 4 laidelius iš 0,6mm vielos.
- Vijos turi būti suvyniotos kuo stipriau. Pirminę apviją reikia suvynioti padengiant visą šerdies paviršių.
- Optimaliausia naudoti 4 vijas kiekvienai pirminei (suvynioti 4 vijas, po to dar 4 vijas ta pačia kryptimi). Norint suskaičiuoti, kiek reikės vijų antrinei apvijai, pirminės vijų skaičių reikia padauginti iš vijų santykio.
Kondensatoriai ir Kiti Komponentai
Gali pasirodyti keista, kad kondensatoriai yra gana mažos talpos. Tai dėl didelio keitiklio dažnio. Grandinėje galima pritaikyti įvairius kondensatorius: C1...C4 - К50-35, К50-46 arba analogiški importiniai; C5...C9 - K53-16 arba importiniai tantaliniai; C10 - К10-17а, pageidautina su mažu temperatūriniu talpos koeficientu; C11, C12 - К73-17. Kondensatoriai C1-C8 turi turėti minimalaus ilgio išvadus. Paderinamas rezistorius gali būti СП3-19, pastovūs - МЛТ, С2-33, šviesos diodas - bet koks su nominalia 10...20 mA srove. Valdymo mazgas maitinamas nuo įtampos stabilizatoriaus DA1 (pvz., 78L09, 78L82, КР1157ЕН802А, КР1157ЕН902А).
Apsauga nuo Srovės Perkrovos
Relėje K1 surenkamas keitiklio apsaugos nuo srovės perkrovos mazgas. Kada naudojama srovė viršija nustatytą lygį, relė sudirba ir jos kontaktai K1.1 susijungia. Į mikroschemos DA2 FC įėjimą patenka aukštas lygis, dėl ko jos išvaduose nusistato žemas lygis - tranzistoriai užsidaro ir keitiklio darbas nutraukiamas. Srovės relė K1 gali būti savadarbė, pagaminta iš 2 mm skersmens varinio laido, suvynioto į 3...4 mm diametro rėmelį, su gerkonu КЭМ2 viduje. Jautrumą galima reguliuoti keičiant gerkono padėtį ritėje. Galima pritaikyti ir РЭС55 serijos relę.
Įtampos Keitiklio Montavimas ir Saugumas
Montažinės Plokštės Paruošimas
Visi sujungimai, esantys iki transformatoriaus, turi atlaikyti didelę srovę, todėl kontaktas turi būti kuo geresnis, o montažinės plokštės takeliai - kuo storesni. Ypač svarbu atkreipti dėmesį į schemoje pastorintas vietas. Folija iš priešingos pusės paliekama - ji atlieka bendro laido funkciją ir sujungiama su minusiniu šaltinio išvadu. Kad sumažinti keitiklio jėgos dalies, kuria prateka reikšminė srovė, spausdintinių takelių varžą, folijos paviršiuje prilituojami keli 1,2...1,5 mm skersmens laidai. Detalių išvadai su bendru laidu sujungiami per apvalias skylutes plokštėje. Sujungiamieji laidai turi turėti ne mažesnį kaip 1,5...2 mm² skerspjūvio plotą.
Testavimas ir Derinimas
Prieš naudojant schemą mašinoje, būtina ją gerai išbandyti. Testavimui geriausia naudoti galingą 12 ar 13,8 V maitinimą, galintį tiekti 10A - 20A. Žinoma, galima naudoti ir kompiuterio maitinimo bloką, nors negausite daugiau nei 70W-80W galios, bet ir tai gerai.
- Surinkti schemos dalį tik su mikroschema SG3525 ir jai reikalingais komponentais (be MOSFETų). Pažiūrėkite signalus, gaunamus 11 ir 14 kojelėse.
- Turėdami gražius impulsus, galite montuoti kitas detales (MOSFETus, transformatorių ir t.t.).
- Derinimą reikia pradėti nuo keitiklio dažnio nustatymo. Dėl to transformatoriaus pirminė apvija laikinai atjungiama nuo pliusinės maitinimo linijos, o prie vieno iš mikroschemos DA2 išvadų prijungiamas oscilografas arba dažnomatis. Paderinamu rezistoriumi R4 nustatomas 50 Hz dažnis.
- Po to transformatoriaus pirminė apvija vėl sujungiama su pliusine maitinimo linija.
PASTABA: po transformatoriaus prijungimo įrenginyje atsiras 220 V įtampa ir atliekant tolesnius derinimus reikia būti atsargiems bei išjungti įrenginį, jei atliekami pakeitimai!
- Kondensatorių C11, C12 talpos parinkimu išgaunama artima sinusinei išėjimo įtampos forma.
- Pabandykite apkrauti keitiklį su 20W apkrova. Jei viskas gerai, tada dar didesne apkrova.
Montavimas Transporto Priemonėje
Keitiklis turi būti maitinamas tiesiai nuo akumuliatoriaus, ne iš radijos +12 ar kitur! Laidas nuo maitinimo šaltinio (taip pat ir mašinoje) turi būti kuo didesnio skerspjūvio. Pavyzdžiui, jungiant stiprintuvą su TDA7294 ir "subą", + ir - prie akumuliatoriaus jungiami 10 kvadratų variniu laidu.
Būtina naudoti saugiklius. Pirmasis saugiklis turi būti prijungtas prie laido, maitinančio keitiklį, ir būti kuo arčiau akumuliatoriaus. Kitas saugiklis turi būti jungiamas prie +12V keitiklio maitinime. Dėl jungiamųjų laidų ilgio ir, atitinkamai, nuostolių juose sumažinimo, plokštė tiesiogiai pritvirtinama prie transformatoriaus.
Keitiklis montuojamas korpuse iš izoliacinės medžiagos. Taip pat svarbu atkreipti dėmesį į aušinimą. Vasarą, ypač bagažinėje, gali pasidaryti labai karšta, dėl ko gali perkaisti keitiklio MOSFETai. Tokiu atveju reikia įdėti didesnius radiatorius.
Įtampos reduktoriaus pamoka / montavimas ličio arba švino rūgšties akumuliatoriams EZGO TXT 48v
Įtampos Keitiklių Privalumai ir Trūkumai
Privalumai
- Galimybė valdyti išvesties signalo parametrus - konvertuojant jo kintamą vertę į pastovią vertę, naudojant dažnio keitimo principą.
- Galimybė įvesties ir išvesties grandinėms perjungti (keičiant įtampos amplitudę).
- Jų nominaliųjų verčių pritaikymo konkrečiai apkrovai priimtinumas.
- Buitinių keitiklių, kurie dažnai gaminami moduliniu arba sieniniu būdu, konstrukcijos kompaktiškumas ir paprastumas.
- Pelningumas (pagal gamintojų teiginius, jų efektyvumas siekia 90%).
- Naudojimo paprastumas ir universalumas.
- Galimybė perduoti elektrą dideliais atstumais ir užtikrinti ypač svarbių pramonės šakų veiklą.
Trūkumai
- Didelė kaina.
- Mažas atsparumas drėgmei (išskyrus modelius, specialiai sukurtus darbui esant aukštai drėgmei).
Įtampos Keitiklių Pritaikymas
Panaudojimo Sritys Transporto Priemonėse
Inverteriai transporto priemonėms užtikrina patikimą maitinimą kelionėse, apsaugodami nuo įtampos svyravimų ir perkrovų, tad idealiai tinka profesionaliems vairuotojams ir keliautojams. Šios prekės skirtos:
- Vilkikų ir sunkvežimių vairuotojams ilgoms kelionėms.
- Autocarų savininkams, norintiems naudoti buitinius prietaisus kelyje.
- Statybos ir logistikos įmonėms garažuose ar aikštelėse.
- Keliautojams su nameliais ant ratų.
- Serviso darbuotojams remonto metu.
- Verslininkams, priklausantiems nuo stabilaus maitinimo kelyje.
- Medikams greitosios pagalbos transporto priemonėse.
Šioje kategorijoje rasite platų inverterių asortimentą: nuo kompaktiškų modelių kasdieniam naudojimui iki galingesnių variantų sunkioms apkrovoms. Pavyzdžiui, profesionalus 1000 W inverteris gali turėti iki 2000 W momentinę galią.
Bendrosios Panaudojimo Sritys
Daugelio zonų įtampos keitiklių taikymo sritis yra labai plati. Jie tradiciškai naudojami šiems tikslams:
- Linijiniuose įtaisuose, skirtuose elektros paskirstymui ir perdavimui: elektrinėse generuojamas EMF šių prietaisų pagalba padidinamas nuo 6-24 kV iki 110-220 kV - tokiu pavidalu jį lengviau „varyti“ laidais dideliais atstumais.
- Kritinėms technologinėms operacijoms, tokioms kaip suvirinimas, terminis apdorojimas ir panašiai, atlikti.
- Kai reikia tiekti energiją įvairių technologijų sričių grandinėms krauti.
- Buitiniuose prietaisuose: dauguma maitinimo šaltinių, naudojamų buitiniams prietaisams įkrauti, taip pat sudėtingesni prietaisai, tokie kaip apsaugos nuo viršįtampių, keitikliai, nepertraukiamo maitinimo šaltiniai ir kt.
- Šie prietaisai yra paklausiausi medicinoje, karinėje sferoje, taip pat energetikoje ir moksle.
