Mechaninėje inžinerijoje ir transporto priemonėse sukimosi perdavimas tarp velenų yra esminis principas, užtikrinantis efektyvų energijos judėjimą ir valdymą. Šiame straipsnyje apžvelgsime du pagrindinius mechanizmus, naudojamus šiam tikslui: kardaninį veleną, skirtą galiai perduoti esant kampiniams nuokrypiams, ir skirstomąjį veleną, kontroliuojantį vožtuvų veikimą variklyje.
Kardaninis velenas: sukimo momento perdavimas ir judesio kompensavimas
Kardaninis velenas, dar kitaip vadinamas varančiuoju velenu, pavaros velenu arba tiesiog „kardanu“, yra esminė transporto priemonės pavaros sistemos dalis. Nors iš pirmo žvilgsnio gali atrodyti kaip paprastas metalinis cilindras, šis komponentas atlieka gyvybiškai svarbią funkciją - perduoda sukimosi jėgą iš variklio į ratus. Kardaniniai velenai yra esminės mechaninės detalės, naudojamos perduoti sukamąjį momentą tarp skirtingų transmisijos sistemos dalių, net ir esant kampiniams nuokrypiams tarp jų.
Kardaninio veleno paskirtis ir esmė
Pagrindinė kardaninio veleno paskirtis yra perduoti sukimo momentą iš transmisijos į diferencialą. Transmisija, sureguliavusi variklio galią pagal reikiamą greitį ir sukimo momentą, perduoda ją pavaros velenui. Kardaninis velenas, savo ruožtu, perduoda šią sukimosi jėgą į diferencialą, kuris paskirsto galią varantiesiems ratams, priverčiant automobilį judėti.
Be tiesioginio galios perdavimo, kardaninis velenas atlieka dar vieną svarbią funkciją: prisitaiko prie nuolat kintančios transporto priemonės pakabos darbo ir judėjimo. Tai užtikrinama naudojant universalius sąnarius, kitaip vadinamus kardaniniais šarnyrais, kurie leidžia velenui judėti kampu. Dėl šios priežasties jis dažnai komplektuojamas su viena ar daugiau kryžminių jungčių (U formos jungčių) arba varančiaisiais lankstais (CV jungtimis). Šios jungtys leidžia sklandžiai perduoti galią net ir esant dideliems kampams tarp kardaninio veleno ir su juo jungiamų mazgų (transmisijos ir diferencialo).
Kardaninių velenų konstrukcijos tipai
Keleivinėse transporto priemonėse naudojami įvairių konstrukcijų varomieji velenai, pritaikyti skirtingoms pavaros konfigūracijoms ir našumo reikalavimams:
- Vientisi kardaniniai velenai: Tai standartinis veleno tipas, dažniausiai sutinkamas transporto priemonėse su trumpesne ratų baze. Jie pasižymi paprastumu ir lengvumu, tačiau jų ilgis yra ribotas, nes didesniu greičiu jie gali patirti didesnę vibraciją ir deformacijas.
- Dviejų dalių kardaniniai velenai: Šie velenai naudojami ilgesnės ratų bazės transporto priemonėse. Juos sudaro du atskiri velenai, sujungti kryžme ar lankstu ir tvirtinami ant centrinio atraminio guolio. Tokia konstrukcija suteikia didesnį lankstumą pritaikant veleno ilgį ir efektyviai sumažina vibraciją.
- Anglies pluošto kardaniniai velenai: Naudojami didelės galios transporto priemonėse, šie velenai yra ypač lengvi, tvirti ir ilgaamžiai. Jie sumažina inercijos momentą, taip gerindami transporto priemonės pagreitį ir bendrą valdymą.
- Plieniniai kardaniniai velenai: Dažniausiai sutinkami ir naudojami įprastuose automobiliuose. Plieniniai velenai siūlo gerą tvirtumo, ilgaamžiškumo ir ekonomiškumo balansą.
- Dvigubo šarnyro velenai: Turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
- Teleskopiniai kardanai: Šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.
Pagrindinės kardaninio veleno sudėtinės dalys
Kardaninį veleną sudaro kelios svarbios dalys, užtikrinančios jo patikimą ir efektyvų veikimą:
- Velenas: Pagrindinė veleno dalis, perduodanti sukamąjį momentą. Jis turi būti tvirtas, bet lengvas, kad atlaikytų dideles apkrovas ir veiktų efektyviai net esant aukštiems sukimo momentams.
- Šarnyrai: Pagrindiniai elementai, suteikiantys velenui lankstumą ir leidžiantys perduoti sukamąjį momentą net esant kampiniam nuokrypiui tarp varomosios ašies ir variklio.
- Flanšai: Specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
- Guoliai ir tarpinės: Naudojami siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi.
- Slydimo sąnariai: Kai kuriuose kardaniniuose velenuose yra slydimo sąnariai, leidžiantys velenui šiek tiek pasislinkti išilgai savo ašies.
Kardaninės ir universaliosios jungtys (Guibo ir U-Joint) specifika
Kardaninis velenas yra sudarytas iš daugelio komponentų, tarp kurių svarbią vietą užima kardaninės jungtys (dar vadinamos lankstaus disko jungtimis arba guibo) ir universaliosios jungtys (arba U formos jungtys).
Kardaninės jungtys (Guibo)
Kardaninė jungtis yra „minkšta grandis“ transmisijoje, paprastai pagaminta iš tvirto guminio disko su įlietomis metalinėmis įvorėmis. Ji montuojama tarp pavarų dėžės išėjimo veleno ir pirmojo kardaninės jungties flanšo. Pagrindinės jos funkcijos yra:
- Transmisijos smūgio absorbcija: Sugeria staigius smūgius, atsirandančius staigiai atleidus sankabą ar agresyviai perjungus pavaras, taip apsaugodama transmisijos krumpliaračius ir diferencialą.
- Vibracijos izoliacija (NVH): Neleidžia variklio vibracijoms būti perduodamoms į automobilio kėbulą, užtikrinant tylą ir komfortą salone.
- Mažo kampo kompensacija: Išlygina nedidelius kampinius netikslumus tarp pavarų dėžės ir kardaninio veleno, atsirandančius dėl variklio pasvirimo.
Simptomai, rodantys susidėvėjusią kardaninę jungtį:
- Trūkčiojimai ir stuktelėjimai keičiant pavaras.
- Vibracija greitėjimo metu.
- Vizualiniai pažeidimai: įtrūkimai, gumos trupiniai po kėbulu.

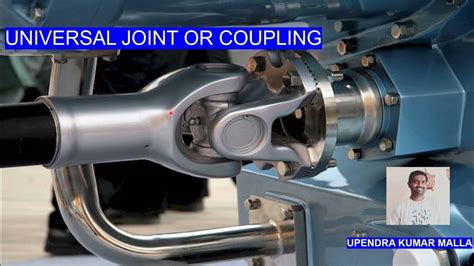

Universaliosios jungtys (U-Joint)
Universaliosios jungtys (kryžminės jungtys) yra atsakingos už tai, kad kardaninis velenas galėtų lankstytis dideliais kampais, perduodant sukimąsi. Jos susideda iš kryžminės dalies su keturiais guoliais, kurie leidžia sklandžiai judėti net ir esant kintantiems kampams tarp transmisijos ir diferencialo.
Simptomai, rodantys susidėvėjusią universaliosios jungties:
- Ritmiškas girgždėjimas, ypač važiuojant lėtai ar atbuline eiga.
- Metalo žvangėjimas arba bildesys perjungiant pavaras.
- Stipri vibracija dideliu greičiu.
- Raudonos rūdžių dulkės aplink jungtį.
Kardaninio veleno vaidmuo transmisijos sistemoje
Perdavimo sistema yra esminė automobilio mechanizmo dalis, perduodanti variklio sukimo momentą į varančiuosius ratus. Ši sistema užtikrina, kad automobilis galėtų judėti efektyviai ir ekonomiškai.
Perdavimo sistema, taip pat vadinama transmisija, yra mechanizmų rinkinys, skirtas perduoti variklio sukimo momentą ratams. Pagrindinė šios sistemos funkcija - pakeisti variklio galią ir jėgą, kad automobilis galėtų judėti norima kryptimi ir greičiu.
Perdavimo sistema sudaryta iš kelių esminių komponentų:
- Sankaba: Jungia variklį su pavarų dėže ir leidžia vairuotojui atjungti arba sujungti variklio galią su transmisija.
- Pavarų dėžė: Atsakinga už variklio galios ir sukimo momento transformavimą į tinkamą greitį ir jėgą.
- Kardaninis velenas: Perduoda sukimo momentą iš pavarų dėžės į diferencialą.
- Diferencialas: Leidžia ratams suktis skirtingais greičiais posūkiuose ir paskirsto galią tarp ratų.
- Pusašiai: Jungia diferencialą su automobilio ratais, perduodami galią tiesiai į ratus.
- Perdavimo dėžė (arba skirstymo dėžė): Naudojama keturių ratų pavaros (4x4) sistemose.
Automobilių technika 101: Kas yra automobilio transmisija? | „Toyota“
Kardaninio veleno priežiūra ir profilaktika
Tinkama kardaninio veleno priežiūra yra būtina sklandžiam pavaros sistemos darbui ir ilgaamžiškumui užtikrinti. Rekomenduojama atlikti šiuos veiksmus:
- Reguliarūs patikrinimai: Periodiniai vizualiniai patikrinimai padeda anksti nustatyti galimus susidėvėjimo, pažeidimo ar disbalanso požymius. Mechanikai gali pastebėti korozijos pažeidimus, įlenkimus ar įtrūkimus.
- Jungčių tepimas: Kryžminės jungtys ir varantieji lankstai reikalauja reguliaraus tepimo, siekiant užtikrinti jų sklandų veikimą ir išvengti priešlaikinio nusidėvėjimo. Kardaniniai šarnyrai turi būti reguliariai tepami, kad sumažėtų trintis ir išvengtų nusidėvėjimo.
- Balansavimas: Jei sukimosi metu juntama vibracija, gali prireikti iš naujo subalansuoti kardaninį veleną. Tai užtikrina tolygų jo darbą ir apsaugo kitus transmisijos mazgus nuo per didelės apkrovos. Kadangi kardaninis velenas sukasi dideliais greičiais, svarbu, kad jis būtų tinkamai subalansuotas.
- Tvirtinimo elementų patikra: Flanšų varžtai ir kiti tvirtinimo elementai turi būti reguliariai tikrinami ir, jei reikia, priveržiami.
Dažniausi kardaninio veleno gedimai ir jų priežastys
Nepaisant tvirtos konstrukcijos, kardaniniai velenai gali sugesti. Dažniausiai pasitaikantys gedimai apima:
- Kryžminių jungčių ar varančiųjų lankstų gedimai: Šios jungtys, atsakingos už veleno lankstumą, gali susidėvėti dėl tepimo trūkumo, užteršimo ar tiesiog bendro nusidėvėjimo. Tai sukelia triukšmą ir vibraciją.
- Kardaninio veleno disbalansas: Dėl pažeidimo ar nusidėvėjimo velenas gali prarasti balansą, sukeldamas vibraciją, kuri gali pažeisti kitus pavaros komponentus.
- Susidėvėjimas ir korozija: Aplinkos poveikis ir tarša gali sukelti veleno koroziją, susilpnėdama metalą ir sukeldama priešlaikinį susidėvėjimą.
- Atraminio guolio gedimas: Dviejų dalių kardaninio veleno centrinio atraminio guolio susidėvėjimas yra dažnas gedimas, sukeliantis papildomą laisvumą ir didesnes vibracijas.
Kardaninio veleno diagnostika ir remontas
Kardaninio veleno būklę galima patikrinti ir savarankiškai, laikantis saugos reikalavimų. Automobilis turi būti saugiai pakeltas, pavarų dėžė - neutralioje padėtyje, įjungtas rankinis stabdis ir panaudoti ratų blokatoriai.
Patikrinimo etapai:
- Vizualinė apžiūra (Guibo): Patikrinkite kardaninę jungtį (guibo) prie pavarų dėžės. Ieškokite įtrūkimų, atsilupusios gumos ar kitų pažeidimų.
- Laisvumo (kryžių) patikrinimas: Tvirtinai suimkite varančiojo veleno vamzdį ir pabandykite jį judinti įvairiomis kryptimis. Universalioje jungtyje neturėtų būti jokio laisvumo.
- Eigos sklandumo patikrinimas (užstrigęs skersinis): Atjunkite kardaninį veleną nuo diferencialo. Pajudinkite skersinį veleną ranka visomis kryptimis. Judėjimas turėtų būti sklandus. Jei jaučiate pasipriešinimą ar „žingsniuojantį“ judesį, jungtis yra pažeista.
Pagrindinės kardaninio veleno detalės, kurios gali būti keičiamos, yra kryžminės jungtys ir pakabinamas guolis. Paprastai pakabinamas guolis tarnauja apie 100-150 tūkst. kilometrų, priklausomai nuo kokybės ir vairavimo sąlygų.
Kardaninių velenų gamintojai ir kokybės vertinimas
Renkantis kardaninį veleną ar jo dalis, svarbu atkreipti dėmesį į gamintoją ir produkto kokybę. Ypač svarbu tai, kad gamintojas užtikrintų tikslų svorio atitikimą techninėms specifikacijoms, nes didesnis nei originalo svoris gali sukelti papildomų problemų guoliams ir pakeisti vibracijos charakteristikas.
Kinija tapo svarbiu kardaninių velenų gamybos centru, siūlančiu įvairius sprendimus. Tarp žinomų gamintojų galima paminėti:
- Richconn: Pirmaujanti gamintoja, gaminanti tikslius CNC apdirbimo kardaninius velenus iš aukštos kokybės medžiagų.
- Huading: Įmonė, turinti kvalifikuotą tyrimų ir plėtros komandą bei naujausią įrangą, užtikrinanti aukštą gaminių kokybę.
- Ningbo ZODI: Siūlo vieno langelio principu teikiamas paslaugas ir turi kokybės sertifikatus, tokius kaip ISO 9001.
- JCM Auto: Didelė kardaninių velenų didmeninė rinka, siūlanti aukštos kokybės produktus už prieinamą kainą.
- Qingzhi: Specializuojasi „Chery“ automobilių dalių gamyboje, derindama pažangius gamybos įrenginius ir griežtus kokybės bandymus.
- HM: Siūlo novatoriškus, kokybiškus produktus, gamina tarptautinio standarto kardaninius velenus.
- Daohong: Vadovaujasi filosofija „Kokybė yra gyvenimas“, tikrina gaminių kokybę naujausioje gamybos bandymų laboratorijoje.
- EVER-POWER: Pirmaujanti gamintoja, garsėjanti aukščiausia gaminių kokybe, ISO sertifikuotais procesais ir pasauliniu mastu.
- Shining: Siūlo daug aukštos kokybės gaminių, atitinkančių ANSI ir DIN standartus, pabrėžia inovacijas ir konkurencingas kainas.
- Jiade Machinery: Viena iš pirmaujančių automobilių rėmų gamintojų, glaudžiai bendradarbiaujanti su didžiausiais automobilių gamintojais.
Renkantis gamintoją, svarbu atsižvelgti į:
- Produkto tipus: Įsitikinkite, kad tiekėjas siūlo reikiamo tipo velenus.
- Sertifikatus: Ieškokite sertifikatų, tokių kaip ISO 9001, IATF16949.
- Reputaciją: Atlikite tyrimą, skaitykite atsiliepimus.
- Kokybės kontrolę: Pasirinkite tiekėjus, kurie naudoja pažangias kokybės kontrolės sistemas.
- Bendravimą ir garantinį aptarnavimą: Svarbus greitas bendravimas ir garantinis aptarnavimas.
- Pritaikymą: Galimybė pritaikyti produktus pagal specifinius reikalavimus.
Patikimiausi atsarginių dalių prekių ženklai:
- Kardaninės jungtys (Guibo):
- Lemförder: Originalios įrangos gamintojas (OEM), siūlantis aukščiausios kokybės gumos mišinius ir pluoštus.
- Febi Bilstein / Swag: Patikimas pasirinkimas atsarginių dalių rinkoje, siūlantis gerą kokybę už prieinamą kainą.
- Meyle (HD serija): Siūlo sustiprintas, ilgaamžiškesnes universalias jungtis.
- Universalios jungtys (U-Joint):
- Spicer (Dana): Aukščiausios klasės pasaulyje, ilgaamžiškumo sinonimas.
- GMB: Japonijos įmonė, siūlanti praktiškai originalios kokybės ir itin patikimus pasirinkimus, ypač azijietiškiems automobiliams.
- SKF: Švedijos guolių gamintojas, siūlantis aukščiausios kokybės atsargines dalis.
Skirstomasis velenas: vožtuvų valdymas variklyje
Nors kardaninis velenas skirtas galiai perduoti tarp nutolusių ar kampu esančių mazgų, skirstomasis velenas (ang. camshaft) atlieka kitokią, bet ne mažiau svarbią sukimosi perdavimo ir valdymo funkciją variklio viduje.

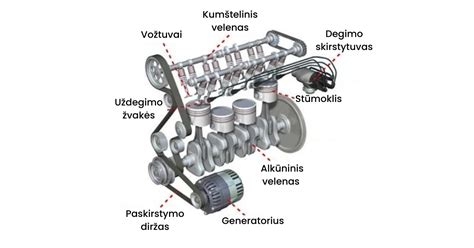

Skirstomojo veleno funkcija ir principas
Skirstomasis velenas yra stūmoklinio variklio komponentas. Jo funkcija yra valdyti vožtuvo atidarymą ir uždarymą. Nors keturtakčio variklio skirstomojo veleno apsisukimų dažnis yra perpus mažesnis už alkūninio veleno greitį (dvitaktyje skirstomojo veleno sukimosi greitis yra toks pat kaip alkūninio veleno), tačiau dažniausiai jo apsisukimų dažnis vis tiek yra labai didelis, ir jis turi atlaikyti didelį sukimo momentą. Dėl to skirstomojo veleno konstrukcijai keliami aukšti stiprumo ir atramos reikalavimai, o jo medžiaga dažniausiai yra specialus ketus, o kartais naudojami kaltiniai. Kadangi vožtuvo judėjimo dėsnis yra susijęs su variklio galia ir veikimo charakteristikomis, skirstomojo veleno konstrukcija užima labai svarbią vietą variklio projektavimo procese.
Skirstomojo veleno struktūra
Skirstomojo veleno korpusas yra cilindrinis strypas, tokio pat ilgio kaip cilindro blokas. Ant jo yra keli kumšteliai, kuriais varomi vožtuvai. Vienas skirstomojo veleno galas yra guolio atramos taškas, o kitas galas yra prijungtas prie varančiojo rato.
Kumštelio šonai yra kiaušinio formos. Jo konstrukcijos tikslas - užtikrinti pakankamą cilindro įsiurbimą ir išmetimą, konkrečiai, kad vožtuvas atsidarytų ir užsidarytų per trumpiausią įmanomą laiką. Be to, atsižvelgiant į variklio ilgaamžiškumą ir veikimo sklandumą, vožtuvas neturėtų turėti per daug įtakos dėl pagreičio ir lėtėjimo proceso atidarymo ir uždarymo metu, nes priešingu atveju tai sukels rimtą vožtuvo susidėvėjimą, padidins triukšmą ar kitą rimtą poveikį. pasekmes. Todėl yra tiesioginis ryšys tarp kumštelio ir variklio galios, išėjimo sukimo momento ir veikimo sklandumo. Paprastai tariant, eiliniame variklyje vienas kumštelis atitinka vieną vožtuvą, o V tipo variklis arba horizontaliai priešingas variklis turi po kumštelį kiekvienam dviem vožtuvams. Rotaciniam varikliui ir varikliui be vožtuvų nereikia kumštelių dėl jų ypatingos struktūros.
Automobilių technika 101: Kas yra automobilio transmisija? | „Toyota“
Skirstomųjų velenų klasifikacija
Pagal skirstomųjų velenų skaičių variklio konstrukcijoje, jie gali būti suskirstyti į šiuos tipus:
- Vienas viršutinis skirstomasis velenas (SOHC - Single Overhead Cam): Reiškia, kad yra tik vienas skirstomasis velenas. Cilindro galvutėje esantis skirstomasis velenas tiesiogiai varo įsiurbimo ir išmetimo vožtuvus. Jis yra paprastos konstrukcijos ir tinka greitaeigiams varikliams. Anksčiau dažniausiai naudotas šoninis skirstomasis velenas, tai yra, skirstomasis velenas yra cilindro šone, yra tiesiogiai varomas paskirstymo pavaros. Norint paversti skirstomojo veleno sukimąsi grįžtamuoju vožtuvo judesiu, galiai perduoti reikia naudoti vožtuvo keltuvą. Tokiu būdu yra daug dalių, kurios juda atgal, o inercinė masė yra didelė, o tai nėra palanki variklio judėjimui dideliu greičiu. Be to, plonas svirtis turi tam tikrą elastingumą, dėl kurio lengva sukelti vibraciją, pagreitinti dalių susidėvėjimą ir netgi padaryti vožtuvą nekontroliuojamą.
- Dvigubas viršutinis skirstomasis velenas (DOHC - Double Overhead Cam): Tai du skirstomieji velenai, sumontuoti ant cilindro galvutės, vienas skirtas varyti įsiurbimo vožtuvui, o kitas - išmetimo vožtuvui. Naudojant dvigubus viršutinius skirstomuosius velenus, nereikalaujama aukštų projektavimo reikalavimų skirstomiesiems velenams ir vožtuvų spyruoklėms.
