Imobilaizeris yra esminis šiuolaikinio automobilio komponentas, skirtas užkirsti kelią transporto priemonės vagystei. Tai puikus prietaisas, blokuojantis variklio užvedimą, jei nepateikiamas tinkamas raktas su transponderio čipu. Daugelyje šiuolaikinių transporto priemonių šios sistemos įrengiamos gamykloje, tačiau jas taip pat galima įsigyti ir įrengti papildomai.
Imobilaizerio veikimo principas yra pakankamai paprastas, tačiau labai efektyvus: jis gali atjungti kuro tiekimą automatiniu režimu, išjungti variklį ir blokuoti jo judėjimą nuo pat pradžių arba po kurio laiko, kai transporto priemonė užsivedė ir pradėjo važiuoti.
Kas yra imobilaizeris ir kodėl jis svarbus?
Imobilaizeris yra elektroninė apsaugos sistema, blokuojanti variklio užvedimą, jei nepateikiamas tinkamas raktas su transponderio čipu. Tai viena efektyviausių priemonių prieš automobilio vagystę, kadangi be teisingo kodo variklis tiesiog neužsives. Nuo 1998 m. Europos Sąjungos reglamentai reikalauja imobilaizerio visuose naujuose automobiliuose, todėl ši sistema yra absoliutus standartas beveik kiekvienoje transporto priemonėje.
Pagrindinis imobilaizerio privalumas - jis užkerta kelią automobilio vagystei ir yra visiškai nepastebimas automobilio salone. Skirtingai nuo signalizacijos, kuri gali tik įbauginti įsibrovėlius ir įjungti aliarmo signalą, imobilaizeris gali visiškai blokuoti transporto priemonę. Piktadarys net nesupras, kad automobilyje yra įrengtas imobilaizeris, kol nepabandys pavogti transporto priemonės. Šį prietaisą yra pakankamai sunku išjungti, ypač jei nežinoma, kur tiksliai jis yra salone. Įjungti ir išjungti apsaugos sistemą gali tik automobilio savininkas.
Imobilaizerio sistemos komponentai ir tipai
Pagrindiniai elementai
Imobilaizerio konstrukcija susideda iš kelių esminių elementų:
- Valdymo bloko (ECU arba specialaus imobilaizerio modulio), kuris priima ir apdoroja rakto siunčiamą kodą.
- Relės (jų yra keletas), kurios blokuoja kuro tiekimą, uždegimą ar starterį.

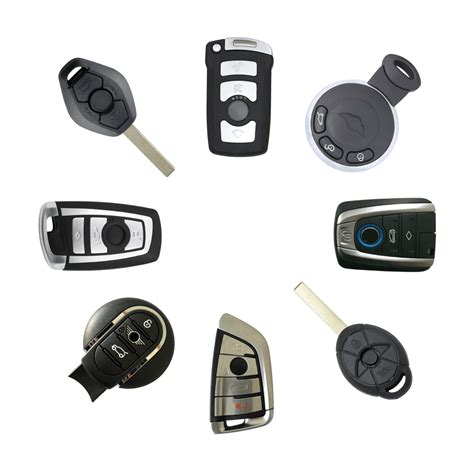

- Rakto su lustu (čipu) - jame įdiegta speciali programa, leidžianti atblokuoti automobilį.
Imobilaizerių tipai
Imobilaizeriai gali būti įvairių tipų, priklausomai nuo valdymo ir signalo perdavimo būdo:
- Kontaktiniai (tradiciniai), kurių valdymas vykdomas specialaus rakto, įkišamo į spynelę, pagalba.
- Bekontakčiai (dažnai vadinami „keyless“ arba beraktėmis sistemomis), kai transponderio signalas perduodamas radijo bangomis, o variklis užvedamas mygtuku, raktui esant kišenėje.
Kaip veikia imobilaizeris?
Veikimo principas nesudėtingas: rakto čipe užkoduotas unikalus identifikacinis kodas. Kai raktą įdedame į spynelę (arba jis atsiduria automobilio artumoje beraktėse sistemose), imobilaizerio antena nuskaito šį kodą ir perduoda jį ECU (variklio valdymo blokui). Jei kodas atitinka, ECU atleidžia kuro tiekimą ir uždegimo blokavimą. Jei ne, variklis lieka užblokuotas.
Veikimas su tradiciniu raktu spynelėje
Įjungus degimą, imobilaizerio blokas siunčia aukšto dažnio signalą į ryšio ritę ir laukia atsakymo, t.y. tinkamo kodo. Jeigu gautas kodas sutampa su imobilaizerio atmintyje įrašytu kodu, tai užmezgamas ryšys tarp imobilaizerio ir variklio valdymo bloko. Taigi, jei viskas tvarkinga ir taisyklinga, variklis pradeda veikti. O jeigu kur nors atsiranda trikdis, variklis iškart užgęsta. Taip pat sustoja ir degalų siurblys, nebesiunčiami impulsai į purkštukus, degimo žvakės nebeformuoja kibirkšties ir automobilis negali pajudėti iš vietos.
Veikimas su berakte („keyless“) sistema
Kai automobilis naudoja beraktę sistemą, čipo, esančio ant rakto, signalas yra siunčiamas rakto mikroschemos dėka. Mikroschema, maitinama rakte esančio elemento (baterijos), nuolat siunčia čipo koduotę radijo bangų dažniais. Automobilis, atpažinęs prie jo priprogramuotą raktą, gali užsivesti paspaudus užvedimo mygtuką. Apsaugos logika išlieka ta pati: be atpažinto kodo variklis nestartuos.
Kaip patikrinti imobilaizerį be specialios įrangos?
Patikrinti, ar veikia imobilaizeris, galima ir be specialios įrangos, atliekant keletą paprastų žingsnių. Šie veiksmai padeda atskirti tikrą imobilaizerio gedimą nuo kitų problemų, dėl kurių automobilis atsisako užsivesti.
Imobilaizerio lemputės patikra prietaisų skydelyje
Imobilaizerio lemputė prietaisų skydelyje, dažniausiai vaizduojama rakto arba spynos simboliu, yra pagrindinis diagnostikos rodiklis. Įjungus degimą, stebėkite jos elgesį:
- Lemputė trumpai užsidega ir per kelias sekundes užgęsta: ECU atpažino transponderio čipą, imobilaizeris veikia normaliai.
- Lemputė mirksi nuolat arba lieka šviesti: raktas neatpažįstamas arba sistema registruoja klaidą.
- Lemputė neįsijungia visai: tikėtina, kad perdegė imobilaizerio saugiklis arba pati sistema turi vidinį gedimą.
Tikslią lemputės vietą ir normalų jos elgesio ciklą konkrečiam automobilio modeliui visada galima rasti automobilio instrukcijoje.
Variklio užvedimo bandymas ir simptomai
Bandant užvesti automobilį, atkreipkite dėmesį į du skirtingus simptomus:
- Jei starteris sukasi normaliai, bet variklis neužsiveda: tai stiprus signalas, kad imobilaizeris blokuoja kuro tiekimą arba uždegimo sistemą. ECU neatpažįsta rakto kodo ir neleidžia varikliui užsivesti.
- Jei automobilis visiškai nereaguoja į raktą: priežastis gali būti platesnė: išsikrovęs akumuliatorius, sugedęs starteris arba imobilaizerio sistemos gedimas.
Dažnas scenarijus: vairuotojas pakrauna išsikrovusį akumuliatorių, tačiau variklis vis tiek neužsiveda. Taip nutinka, kai žema įtampa sutrikdo imobilaizerio sinchronizaciją su rakto transponderio čipu, ir ECU toliau blokuoja variklį net atkūrus energijos tiekimą. Tokia bėda dažniau pasitaiko senesniems automobiliams.
Atsarginio rakto ir folijos testas
- Atsarginio rakto bandymas: padeda tiksliai nustatyti, ar problema slypi konkrečiame rakte, ar pačioje imobilaizerio sistemoje. Jei atsarginis raktas užveda variklį, vadinasi, pagrindinio rakto transponderio čipas yra sugedęs arba praradęs sinchronizaciją su ECU.
- Folijos testas (tradiciniams raktams): apvyniokite rakto galvutę aliuminio folija, kuri blokuoja transponderio signalą. Jei be folijos variklis užsiveda, o su folija ne, imobilaizeris veikia teisingai. O jei variklis neužsiveda nei su folija, nei be jos, čipas gali būti visiškai neaktyvus.
- Keyless sistemose: folijos testas netaikomas. Vietoj to patikrinkite rakto pultelio bateriją ir pabandykite priglausti pultą tiesiai prie startavimo mygtuko, kadangi susilpnėjus baterijai signalo atstumas smarkiai sumažėja.
Jeigu savarankiškos diagnostikos nepakanka, automobilio imobilaizerio veikimą gali patikrinti specialistai su specialia diagnostine įranga, nustatydami, ar yra signalas iš imobilaizerio.
Kas yra imobilizatorius? Kaip jis veikia? Ir kaip jį ištrinti?
Dažniausios imobilaizerio gedimo priežastys
Tikrąjį imobilaizerio gedimą dažnai imituoja kitos problemos. Prieš darant išvadas, būtina tikrinti sistemingai.

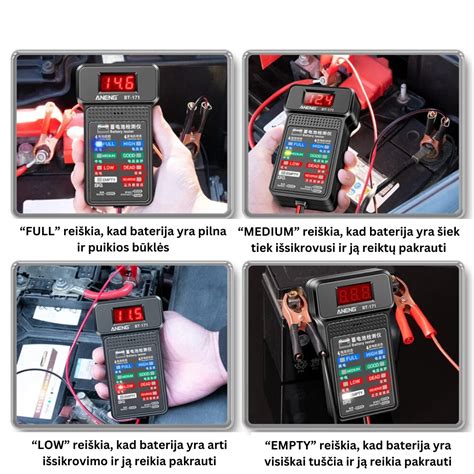

Akumuliatoriaus išsikrovimas
Žema akumuliatoriaus įtampa yra viena dažniausių priežasčių, kodėl imobilaizeris „nustoja veikti“, nors pati sistema tvarkinga. Kai įtampa nukrenta, imobilaizerio antena prie spynelės negauna pakankamai energijos nuskaityti transponderio čipą, todėl ECU registruoja klaidą ir blokuoja variklį.
Prieš darant bet kokias kitas išvadas, patikrinkite akumuliatoriaus įtampą multimetru. Ramybės būsenoje ji turėtų siekti 12,4-12,7 V. Jei rodmuo mažesnis, pirmiausia įkraukite arba pakeiskite akumuliatorių ir tik tada tikrinkite imobilaizerio sistemą.
Rakto čipo sugadinimas ir sinchronizacijos praradimas
Transponderio čipas, ypač stikliniame korpuse, yra trapus komponentas. Stipresnis smūgis ar kontaktas su vandeniu gali fiziškai pažeisti čipą, todėl rakto apsauga nuo mechaninio poveikio tiesiogiai ilgina jo tarnavimo laiką. Be fizinio pažeidimo, čipas gali prarasti sinchronizaciją su ECU. Tai dažnai nutinka po ilgesnio akumuliatoriaus atjungimo arba laikui bėgant, kai raktas tiesiog „atsiprogramuoja“ ir variklio valdymo blokas neatpažįsta kodo.
Perdegęs imobilaizerio saugiklis
Kita dažnai nepastebima priežastis - perdegęs imobilaizerio saugiklis. Daugelyje automobilių saugiklių dėžėje rasite atskirą saugiklį, pažymėtą IMMOBILIZER arba IMMO. Perdegęs saugiklis visiškai atjungia sistemą ir imituoja tikrą gedimą. Tai vienas paprasčiausių diagnostikos veiksmų, kurį galima atlikti pačiam net be specialios įrangos.
Imobilaizerio diagnostikos simptomų lentelė
Žemiau pateikta lentelė padeda greitai nustatyti galimą problemą pagal tai, ką matote ir girdite bandydami užvesti automobilį.
| Simptomas | Galima priežastis | Ką daryti |
|---|---|---|
| Lemputė mirksi nuolat | Raktas neatpažįstamas | Bandyti atsarginį raktą |
| Lemputė neįsijungia visai | Perdegęs saugiklis arba sistemos gedimas | Patikrinti IMMO saugiklį saugiklių dėžėje |
| Starteris sukasi, bet variklis neužsiveda | Imobilaizeris blokuoja kuro tiekimą | Kreiptis į specialistą diagnostikai |
| Automobilis visai nereaguoja | Akumuliatorius arba starteris | Patikrinti akumuliatoriaus įtampą (norma 12,4-12,7 V) |
| Lemputė užsidega ir greitai užgęsta | Sistema veikia normaliai | Ieškoti priežasties kitose sistemose |
Ką daryti, jei imobilaizeris neveikia?
Paprasčiausias būdas atstatyti imobilaizerį yra atjungti akumuliatoriaus minuso gnybtą 10-15 minučių, tada vėl prijungti ir bandyti užvesti. Tai leidžia ECU atsistatyti ir iš naujo sinchronizuotis su rakto transponderiu.
Keyless sistemose prieš darant kitas išvadas pakeiskite rakto pultelio bateriją (dažniausiai CR2032 ar panašią). Silpna baterija neleidžia pultui perduoti signalo, ir sistema neatpažįsta rakto.
Savarankiškai galima atlikti akumuliatoriaus įtampos patikrą, saugiklio keitimą ir atsarginio rakto bandymą. Bet jei gedimas kartojasi arba yra sudėtingesnis, reikalingas klaidos kodų nuskaitymas su diagnostine įranga. Profesionalus imobilaizerio programavimas reikalauja sertifikuotos kompiuterizuotos įrangos, kurios buitinėmis sąlygomis paprasčiausiai nėra.
Imobilaizerio programavimas (pririšimas)

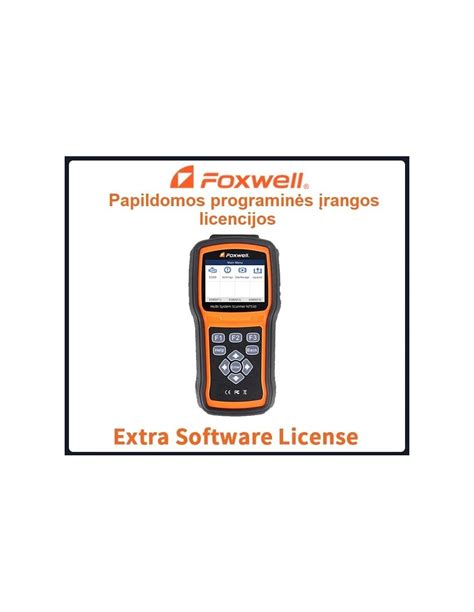

Imobilaizerio pririšimas atliekamas tik specialia kompiuterine įranga. Jeigu senesniems automobiliams nuotolinio valdymo pultelį dar pavyks prisirišti savarankiškai, tai imobilaizerio pririšimas gali būti atliekamas tik specialia įranga.
Pririšimo (programavimo) procesas skiriasi priklausomai nuo automobilio modelio, metų ir rakto sistemos. Tam tikriems automobiliams, imobilaizerio čipą galima nuklonuoti - tam nereikia automobilio, nes speciali įranga nuskaito esamo rakto čipą ir tą informaciją greitai atkartoja naujame čipe. Tais atvejais, kuomet čipas nesiklonuoja, jį reikia programuoti prisijungus prie automobilio specialia kompiuterine įranga, o tam tikrais atvejais būtina fiziškai nuimti nuo automobilio reikalingus kompiuterinius modulius ir juos nuskaityti ant stendo specialia įranga.
Imobilaizerio pririšimas automobiliui, vilkikui, motociklui ar kitai transporto priemonei yra įmanomas net ir tada, kai visi raktai yra pamesti. Tokiu atveju avarinis atrakinimas ir rakto gamyba pagal spyną, o vėliau jo pririšimas yra vienintelis sprendimas.
Nuotolinio valdymo pultelio pririšimas
Kiekvienas automobilio modelis naudoja savitą imobilaizerio ir centrinio užrakto sistemą. Dėl šios priežasties, kiekvieną automobilį reikia vertinti skirtingai. Tam tikriems automobiliams, kur imobilaizerio čipas yra ant mikroschemos, nuotolinio valdymo pultelis atrakinimui ir užrakinimui prisiriša automatiškai, kai yra priprogramuojamas rakte esantis čipas. Tokiu atveju, kuomet čipas yra atskirai nuo pultelio mikroschemos, yra atliekama atskira procedūra, kurios metu pultelis pririšamas prie automobilio. Dažnai, šita procedūra yra greitesnė nei imobilaizerio programavimas.
Imobilaizerio išjungimas („Immo Off“)
Tam tikriems automobilių modeliams yra galimybė išjungti imobilaizerio sistemą. Tokiu būdu, automobilis užsives be čipo. Jeigu automobilis yra be „keyless“ sistemos (užvedimo mygtuku), tuomet užteks tik geležtės, kuri pasuktų spyną. Jeigu automobilis su „keyless“ sistema, tuomet automobilis užsives be rakto, tiesiog paspaudžiant užvedimo mygtuką.
Imobilaizerio atjungimas turi būti atliekamas tik specialia, sertifikuota įranga. Netinkamai atliekamas „immo off“ gali išjungti dalį funkcijų automobilyje arba sugadinti jo elektroniką, dėl ko bus sugaišta daugiau laiko ir patirta daugiau nuostolių. Imobilaizerio išjungimas („immo off“) įmanomas ne visiems automobiliams, o kai kuriais atvejais paprasčiau ir pigiau priprogramuoti naują čipą.
Imobilaizerio remontas
Kaip ir visa elektronika, imobilaizerio sistemos dalys genda, dėl ko žmonėms reikalingas imobilaizerio remontas. Dažnos imobilaizerio problemos, su kuriomis susiduriama:
- Imobilaizerio čipo, esančio rakte, gedimas.
- Rakto mikroschemos gedimas, kai čipas yra įlituotas joje.
- Atsirišęs imobilaizeris.
- Sugedę automobilio elektroniniai moduliai.
- Automobilio elektroniniai moduliai tarpusavyje nekomunikuoja dėl kitų bėdų.
- Problemos automobilio spynoje (ypač elektroninėse užvedimo spynose).
Neretai, visas imobilaizerio remontas gali pasibaigti perrišus esamą ar pririšus naują raktą. Tam tikrais atvejais, reikalingas automobilio rakto remontas. Būna ir taip, jog yra būtinos detalesnės autoelektriko paslaugos, kad būtų rastas gedimas automobilyje. Dažnai geriausia yra pradėti nuo rakto patikros ar pasikonsultuojant su specialistu.
Dažniausiai užduodami klausimai (DUK)
- Kaip suprasti, kad imobilaizeris neveikia?
Pagrindiniai požymiai: nuolat mirksinti rakto simbolio lemputė prietaisų skydelyje, starteris sukasi, bet variklis neužsiveda, automobilis visai nereaguoja į raktą. Šie simptomai gali sutapti su kitų sistemų gedimais, todėl būtina sisteminga diagnostika. - Ar išsikrovęs akumuliatorius gali sukelti imobilaizerio problemų?
Taip. Žema akumuliatoriaus įtampa trukdo RFID skaitytuvui nuskaityti transponderio čipą, ir ECU blokuoja variklį, nors pats imobilaizeris yra sveikas. Visada pirmiausia patikrinkite akumuliatorių. - Ar galima pačiam atstatyti imobilaizerį?
Paprasčiausias būdas: atjungti akumuliatorių 10-15 min ir bandyti atsarginį raktą. Jei problema kartojasi, reikalinga profesionali diagnostika su specialia programavimo įranga. - Ar imobilaizeris turi saugiklį?
Daugelyje automobilių yra atskiras saugiklis, pažymėtas IMMOBILIZER arba IMMO saugiklių dėžėje. Perdegęs saugiklis visiškai atjungia sistemą, todėl jo patikra yra vienas paprasčiausių diagnostikos veiksmų. - Kuo skiriasi imobilaizerio tikrinimas „keyless“ ir įprasto rakto sistemose?
„Keyless“ sistemose raktas siunčia signalą radijo bangomis, todėl tikrinama pultelio baterija ir signalo atstumas, o ne fizinis čipo kontaktas su spynele. Jei pultas neveikia, priglauskite jį prie užvedimo mygtuko. - Kiek kainuoja imobilaizerio diagnostika ir remontas?
Pradinė diagnostika dažnai yra nemokama arba kainuoja simboliškai. Remontas ir perprogramavimas priklauso nuo automobilio markės, modelio bei gedimo tipo.
