Grindinis šildymas yra modernus ir efektyvus namų šildymo būdas, kuris pastaraisiais metais tampa vis populiaresnis. Vienas svarbus grindų šildymo sistemos aspektas yra kolektorius, kuris veikia kaip centrinis mazgas, reguliuojantis vandens srautą į kiekvieną atskirą vamzdyno sritį.
Kolektoriaus komplekto sudėtis

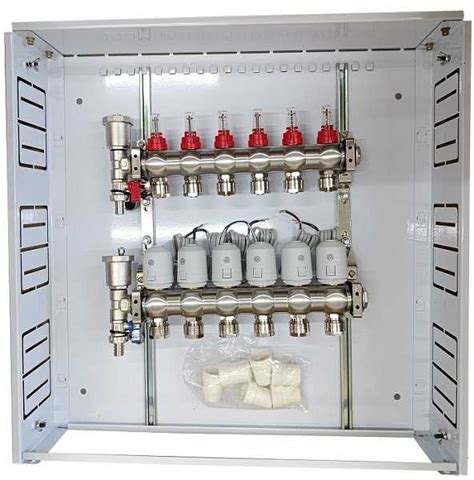

Grindinio šildymo kolektorius (6 kontūrų) yra komplektuojamas su visais reikalingais komponentais efektyviam sistemos darbui:
- Įleistinio montavimo metalinė dėžė (640x640x118 mm).
- 6 kontūrų kolektorius su debitomačiais.
- NC AC230V terminės pavaros (6 vnt.).
- Dvi nuorinimo mazgų grupės.
- Rankinio valdymo galvos (7 vnt.).
- Šildymo kontūro vamzdžio 16 mm adapteriai (6 vnt.).
Elektrinės terminės pavaros: veikimo principas ir tipai
Terminės pavaros - tai nedideli, tačiau itin svarbūs įrenginiai, užtikrinantys efektyvų šildymo sistemos veikimą. Jos gauna komandas iš automatikos įrenginių (kambario termostatų ar valdiklių) ir reguliuoja vandens srauto paskirstymą.
Normaliai uždara (NC) vs. Normaliai atvira (NO)
Dažniausiai naudojamos normaliai uždaros (NC) pavaros. Tai reiškia, kad kai nėra srovės, pavara uždaro kilpą, užspaudžia ventilį ir vanduo neprateka. Europos Sąjungoje energijos taupymo sumetimais priimta, kad pavaros būtų NC tipo, kad dingus elektrai, žiedai būtų uždaryti.
Palyginimui, normaliai atviros (NO) pavaros nenaudodamos elektros srovės yra atidarytoje padėtyje, todėl vanduo cirkuliuoja laisvai.
Techniniai parametrai ir montavimas
Terminės pavaros montuojamos ant kolektoriaus naudojant VA80 sriegio adapterį, kuris leidžia lengvai prijungti prie standartinio M30 sriegio. Kiekvienos pavaros energijos sąnaudos siekia tik 2W. Pavaros viduje esantis temperatūrai jautrus elementas (vaškas arba speciali medžiaga) plečiasi arba susitraukia, taip mechaniškai valdydamas vožtuvą.
Srauto matuoklių (debitomačių) svarba
Kolektoriuje esantys debitomačiai skirti vandens srauto stebėjimui ir tiksliam sistemos balansavimui. Nors sistema gali veikti ir be jų, debitomačiai užtikrina, kad kiekvienam kambariui būtų tiekiama reikiama šiluma.
| Komponentas | Funkcija |
|---|---|
| Debitomatis | Vandens srauto tūrio vizualizacija ir balansavimas |
| Terminė pavara | Zoninis šildymo valdymas pagal temperatūrą |
Montavimo ypatumai
Kolektoriaus spinta montuojama į sieną (potinkinis montavimas). Svarbu laikytis šių montavimo principų:
- Vieta: Prietaisas turi būti montuojamas sausoje patalpoje.
- Srauto matuokliai: Turi būti montuojami griežtai vertikaliai, kitaip temperatūros valdymas bus netikslus.
- Balansavimas: Pirmiausia atliekamas sistemos derinimas srauto matuokliais, vėliau - tikslus reguliavimas per termines pavaras.
Taip montuodami niekada nenugręšite kabelio. Grindinio šildymo valdymas.
Kiekvieną šildymo zoną galima valdyti atskirai: pavyzdžiui, miegamajame palaikyti 20 °C, o svetainėje - 22 °C temperatūrą. Norint tinkamai suprojektuoti automatiką, svarbu įvertinti kolektoriaus kontūrų skaičių, sriegio standartą (M28x1 arba M30x1,5) bei valdomų patalpų poreikį.
