Automobilio pakaba - tai sudėtinga sistema, nuo kurios priklauso tiek komfortas, tiek keleivių ir paties vairuotojo saugumas. Nors dažnai apie ją pagalvojame tik tada, kai pradeda kažkas bildėti, pakabos komponentai atlieka kur kas daugiau nei tik sugeria kelio nelygumus. Šiame gausiame gidu aptarsime priekinių spyruoklių pasirinkimo niuansus, jų svarbą, galimus gedimus ir patarimus, kaip išvengti problemų.
Automobilio pakabos ir spyruoklių svarba
Automobilio pakaba yra viena iš svarbiausių transporto priemonės sistemų, užtikrinanti ne tik važiavimo komfortą, bet ir saugumą kelyje. Ji atsakinga už transporto priemonės stabilumą, padangų sukibimą su kelio danga, vibracijos ir smūgių amortizavimą, taip pat transporto priemonės valdymą. Pakaba - tai kompleksinė sistema, kurią sudaro įvairūs komponentai, tokie kaip spyruoklės, amortizatoriai, svirtys, atraminiai guoliai, stabilizatoriaus strypai, įvorės, guoliai ir kitos dalys. Tokiu būdu, pakaba užtikrina, kad automobilis išlaikytų stabilumą, o vairuotojas - visišką kontrolę.
Vienas iš pagrindinių automobilio pakabos tikslų yra efektyvus smūgių nuo kelio nelygumų sugėrimas. Pakabos dalys, ypač amortizatoriai ir spyruoklės, yra atsakingos už tai, kad šie smūgiai būtų sugerti, o jų energija būtų išskaidyta, taip sumažinant jų poveikį keleiviams. Amortizatoriai užtikrina ratų kontaktą su kelio danga, todėl galite saugiai vairuoti ir stabdyti.
Pagrindiniai pakabos komponentai ir jų vaidmuo
Dauguma automobilių turi bent 9 pagrindinius pakabos elementus:
- Spyruoklės: Bene svarbiausia pakabos dalis. Spyruoklės sugeria smūgius nuo kelio nelygumų, užtikrina automobilio aukščio palaikymą ir padeda ratams išlikti kontaktuoti su danga.
- Amortizatoriai: Slopina spyruoklių judėjimą aukštyn ir žemyn. Be jų automobilis „linguotų“ ilgai po kiekvieno smūgio. Yra dviejų tipų: dvigubo veikimo ir vienpusio veikimo.
- Šarnyrai (guoliai): Šie komponentai leidžia ratams suktis ir judėti vertikaliai. Jie atlaiko tiek horizontalius, tiek vertikalius krūvius.
- Stabilizatoriaus strypas: Jungia kairės ir dešinės pusės pakabas. Jo užduotis - sumažinti automobilio svyravimą posūkiuose.
- Atraminės gumos / smūgių stabdžiai: Tai guminės ar poliuretaninės detalės, kurios apriboja spyruoklių suspaudimą ar išsitiesimą iki žalingo lygio. Smūgių stabdys veikia kaip pagalvėlė, apsauganti pakabą nuo kontakto tarp amortizatoriaus metalinio korpuso ir montavimo rinkinio apačios, kai jis visiškai suspaustas.
- Panhardo traukė: Ji stabilizuoja ašį šoninių jėgų metu, pvz., posūkiuose.
- Svirtys: Tai svirtys, jungiančios ratą su automobilio kėbulu. Jos leidžia ratui judėti aukštyn ir žemyn išlaikant tinkamą kampą.
- Tempimo strypai: Laiko apatinę svirtį, kad ši nejuda pirmyn-atgal.
- Rato stebulės: Prie šios dalies tvirtinami ratai.
Be amortizatorių, jūsų automobilis važiuotų per nelygumą ir suspaustų sraigtines spyruokles, kurios šokinėtų tol, kol išnaudotų visą energiją. Amortizatoriai per tam tikrą laiką palaipsniui dėvisi, todėl kartais gali būti sunku pasakyti, ar juos reikia pakeisti.
Kaip veikia automobilio pakaba: automobilio pakabos komponentai, animacija ir skirtingi pakabos tipai
Spyruoklių veikimo principas ir funkcijos
Pakabos spyruoklės palaiko transporto priemonės svorį ir susipaudžia absorbuodamos bet kokius kelio paviršiaus nelygumus ir sukrėtimus. Jos taip pat palaiko tinkamą transporto priemonės važiavimo aukštį. Pakabos spyruoklės vaidina labai svarbų vaidmenį varančioje pavaroje. Jos palaiko transporto priemonės svorį ir mažina, transporto priemonei judant nelygiu paviršiumi, atsirandančią vibraciją.
Spyruoklės yra mechaninės dalys, randamos daugelyje gaminių, įskaitant laikrodžius, automobilius ir mobiliuosius telefonus. Jos yra būtinos norint valdyti jėgą, kaupti energiją, palaikyti įtampą ir sugerti smūgį. Spyruoklės universalumas kyla iš jos gebėjimo sugerti ir išsklaidyti energiją nuo smūgių ar vibracijų, kaupti mechaninę energiją, kai ji suspaudžiama ar ištempiama, ir po deformacijos grįžta į pradinę formą. Dėl šių savybių spyruoklės yra būtinos norint išlaikyti mechaninių sistemų jėgą arba įtempimą ir užtikrinti sklandų veikimą.
Amortizatoriai ir spyruoklės sudaro vieną svarbiausių automobilio pakabos mazgų. Priekinių ir galinių amortizatorių paskirtis - slopinti kelio dangos nelygumų keliamą vibraciją ir kartu su spyruoklių pagalba išlaikyti nuolatinį ratų kontaktą su kelio paviršiumi. Spyruoklės atrama yra dalis, jungianti amortizatorių su automobilio kėbulu. Spyruoklė yra komponentas, atsakingas už pakabos elastingumą. Ji palaiko automobilį tinkamame aukštyje, sugeria kelio dangos sukeltą smūgio energiją ir tolygiai paskirsto apkrovą. Amortizatorius yra įtaisas, kuris valdo spyruoklės judesį, slopindamas jos virpesius ir smūgius.
Spyruoklių tipai
Spyruoklės skirstomos į tris pagrindines kategorijas: diskines, lakštines ir sraigtines.
Diskinės spyruoklės
Diskinės spyruoklės, kartais vadinamos Belleville spyruoklėmis, yra kūginės formos poveržlės, kurios, veikiant įtempiams, lankstosi ašies kryptimi. Jų gebėjimas daryti didelę jėgą mažame plote yra gerai žinomas. Jos skirstomos į šias kategorijas:
- Sudėtos diskinės spyruoklės: Kelios diskinės spyruoklės gali būti sukrautos lygiagrečiai arba nuosekliai tais atvejais, kai reikalingas didesnis įlinkis arba apkrova.
- Plyšinės diskinės spyruoklės: Belleville spyruoklės su išpjovomis iš disko yra žinomos kaip įpjovos diskinės spyruoklės. Reguliuojant plyšius gali būti pakeistos spyruoklės apkrovos ir deformacijos charakteristikos.
- Standartinės Belleville spyruoklės: Naudojamos sunkiosiose mašinose, sankabos ir stabdžių sistemose bei vožtuvų pavarose, kurioms reikalinga didelė apkrova ir nedidelis plotas. Dėl neįprastos kūginės formos jos gali išlaikyti didelius svorius ir sugerti daug energijos.
Lakštinės spyruoklės
Lakštinės spyruoklės pagamintos iš kelių lakštinio metalo sluoksnių - paprastai plieno - sujungtų, kad veiktų kaip vienas vienetas. Jos suteikia transporto priemonėms pakabą, nes lenkiasi, kai veikia svoris.
- Daugialapės spyruoklės: Šios spyruoklės yra pagamintos iš kelių sluoksnių prispaustų plieninių juostų, sluoksniuotų vienas ant kito. Jos dažnai matomos sunkvežimiuose ir kitose sunkiasvorėse transporto priemonėse, kur subalansuoja apkrovos pasiskirstymą ir sugeria smūgius.
- Vienalapės spyruoklės: Sudarytos iš vienos storos plieninės juostelės. Dėl paprastesnės konstrukcijos jos naudojamos tais atvejais, kai reikalingas mažesnis krovinys, įskaitant lengvąsias priekabas ir tam tikras automobilių pakabas.
Sraigtinės spyruoklės
Sraigtinės spyruoklės (coil tipo spyruoklės) yra plačiausiai naudojamos ir pritaikomos dėl savo spiralinės struktūros. Dauguma spyruoklių automobiliuose yra coil tipo, pagamintos iš stiprios plieninės vielos, susuktos į spiralės formą.
- Suspaudimo spyruoklės: Šios spyruoklės sutrumpėja, kai veikia apkrova, ir yra pagamintos taip, kad atlaikytų gniuždymo įtempius. Jos efektyviai kaupia ir išleidžia energiją pašalinus apkrovą.
- Prailginimo spyruoklės: Skirtos sugerti ir kaupti energiją, kai jos yra ištemptos. Paprastai jų galuose yra kilpos arba kabliukai. Transporto priemonių pakabos ir garažo durų mechanika yra įprastų pritaikymų pavyzdžiai.
- Torsioninės spyruoklės: Šios spyruoklės sukuria sukimo momentą arba sukimosi jėgą sukdamos aplink savo ašį. Jos naudojamos tokiuose daiktuose kaip drabužių segtukai, pelėkautai ir didelių durų vyriai, kuriems reikia sukimosi jėgos.
Spyruoklių savybės ir pasirinkimo kriterijai
Spyruoklės pasipriešinimas (angl. "spring rate") - tai patogus būdas indikuoti, kokia standi ar minkšta yra spyruoklė. Standžiai spyruoklei suspausti reikia daug jėgos, na, o štai minkšta spyruoklė susispaudžia daug lengviau. Balansas tarp standumo ir lengvumo keičia automobilio valdomumą ir važiavimo komfortą.
- Standesnės spyruoklės: Su standesnėmis spyruoklėmis automobilis gali būti tikslus, dinamiškas, sportiškas ir jautrus, tačiau komforto tada bus nedaug. Jos puikiai tinka, jei mėgstate sportiškesnį vairavimą arba daug keliaujate, kur reikia įveikinėti staigius posūkius. Su standžiomis spyruoklėmis yra jautresnis ir stabilesnis, tačiau dėl geresnio valdomumo tenka paaukoti bent dalį komforto.
- Minkštesnės spyruoklės: Sušvelnina kelio nelygumų poveikį, tačiau automobilis dėl to linkęs labiau pasvirti posūkiuose.
Renkantis spyruokles svarbus ir jūsų automobilio svoris. Sunkesniems automobiliams, pavyzdžiui, visureigiams, dažnai reikia standesnių spyruoklių, kad išlaikytų apkrovą, o lengvesniems automobiliams tinka minkštesnės.
Medžiagos ir gamybos procesas
Automobilio spyruoklėms reikia patvarios, tamprios medžiagos, kuri būtų atspari nuovargiui ir korozijai, išlaikytų formą įvairiose temperatūrose ir būtų prieinama bei ekonomiška masinei gamybai. Spyruoklinis plienas C60 turi puikias elastingumo ir stiprumo savybes.
Spyruoklių žymėjimas ir spalvų kodavimas
Spalvos ant amortizatorių spyruoklių kai kada skiriasi. Nors įprastai automanų žvilgsniai į šias detales krypsta ne iš karto, spalvų skirtumai yra pakankamai svarbus automobilio pakabos elementas. Spalvos yra tarsi kodas, kuris nurodo spyruoklės funkcionalumą bei galimybes.
Šioje vietoje susiduriame su viena problema - nėra jokio standartizuoto kodavimo, norint išsiaiškinti, ką reiškia kokia spyruoklių spalva. Pavyzdžiui, vienas prekės ženklas gali dažyti standžias spyruokles raudonai, o minkštesnes - mėlynai. Standartiškai spyruoklės automobiliui renkamos ne pagal spalvą, bet pagal VIN kodą, todėl spalvų sutapimai yra atsitiktinumas. Norėdami būti tikri, pasitarkite su pardavėjais-konsultantais arba savo automobilių serviso specialistais. Gamintojų interneto svetainėse arba ant spyruoklių pakuočių kai kada irgi galima rasti duomenis apie spalvų kodus ir skirtumus.
Literatūroje rašoma, kad būtina dėti spyruoklę taip, kad jos žymėjimas (spalva-kietumas) būtų apačioje. Pavyzdžiui, automobilio "Ford Focus 1999 1.8 dyzelis" (europinis modelis universalas) gamyklinės spyruoklės buvo pažymėtos žalia-violetine spalva.
Dažniausi spyruoklių gedimai ir nusidėvėjimo požymiai
Automobilio spyruoklės turėtų tarnauti pakankamai ilgai, tačiau kaip ir kiti komponentai, ilgainiui jos susidėvi. Dėl medžiagos senėjimo ir korozijos spyruoklės susidėvi. Daugumai vairuotojų spyruoklės dažnai tarnauja nuo 70 000 iki 160 000 km, tačiau važinėjimas nelygiais keliais ar didelės apkrovos gali paspartinti nusidėvėjimą.
Štai pagrindiniai spyruoklių nusidėvėjimo požymiai ir gedimai:
- Vizualiai matomas nusidėvėjimas / "sėdęs" automobilis: Automobilis atrodo „sėdęs“, t.y., jo prošvaisa sumažėjusi. Spyruoklės nulaužimą ar nuolatinę deformaciją galima nustatyti palyginus iš abiejų pusių vieno iš kėbulo elementų aukštį žemės atžvilgiu. Šis matavimas turi prasmę tik tada, kai automobilis yra ant lygaus paviršiaus.
- Per didelis atšokimas: Jei spyruoklės per daug atšoka po smūgio, tai rodo, kad jos blogai sugeria smūgius ir turėtų būti pakeistos.
- Nelygiai nusidėvėjusios padangos: Susidėvėjusios spyruoklės gali prisidėti prie netolygios padangų dėvėjimosi.
- Keisti garsai: Nemalonūs iš pakabos sklindantys garsai arba trakštelėjimai gali reikšti, kad kilo problemų būtent su spyruoklėmis.
Tipiniai gedimai
- Įtrūkimai: Spyruoklių įtrūkimai dažniausiai susidaro kraštutinėse ritėse. Viršutinės ir apatinės spyruoklės ritės yra specialiuose lizduose, guminėse pagalvėse ar atraminėse lėkštėse, kur dažnai kaupiasi vandens, smėlio, druskos ir kitų priemaišų mišinys. Dėl to vizualinis įvertinimas gali būti sudėtingas. Gamybos procese spyruoklių galai yra lygiai nupjaunami, todėl nelygi pabaiga gali reikšti lūžį.

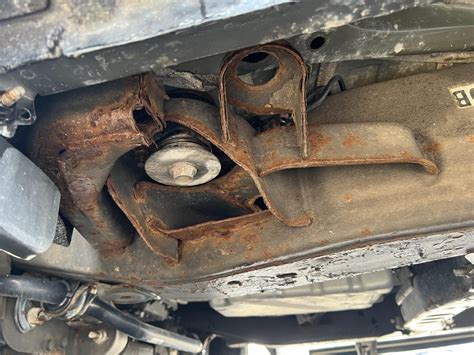

- Korozija: Jei apsauginė lako danga, kuria gamybos procese dengiama spyruoklė, yra pažeista, ant jos paviršiaus greitai atsiranda taškinė korozija. Ji susilpnina medžiagą ir dėl to prarandamas reikiamas spyruoklių tvirtumas, o kraštutiniais atvejais jos sulūžta. Antikorozinės dangos gedimas gali atsirasti dėl montavimo klaidų ar žalingo teršalų, tokių kaip smėlis, smulkūs akmenys, kelių druska, patižęs sniegas, poveikio.
- Elastingumo pokyčiai dėl perkrovos: Ilgalaikis važiavimas su didele apkrova turi įtakos spyruoklių savybėms ir formai. Dėl pernelyg didelės ašies apkrovos ar leistinos transporto priemonės masės viršijimo, spyruoklės tampa trumpesnės, minkštesnės, todėl spyruoklės ritės eksploatavimo metu leidžiasi žemyn. Spyruoklės elastingumo pokyčiai gali lemti automobilio aukščio sumažėjimą ir spyruoklių įtrūkimą.

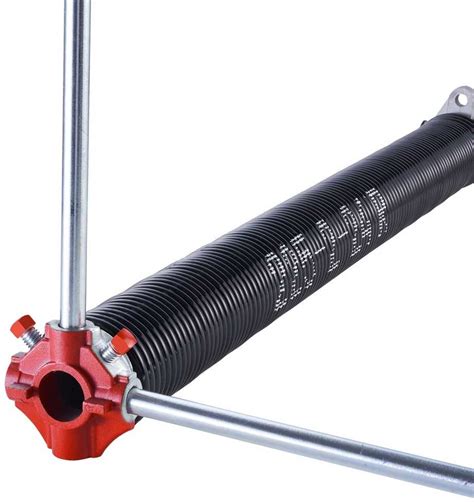

Montavimo klaidos ir jų prevencija
Netinkamas spyruoklės montavimas gali sukelti įvairias problemas. Pavyzdžiui, vienas vairuotojas, pakeitęs priekinės pakabos spyruokles (amortizatoriai, atraminės gumos, guoliai buvo geri) „Ford Focus“ automobilyje, susidūrė su bildesiu važiuojant nelygiu keliu. Pakaba buvo tvarkinga, tačiau kilo mintis, kad spyruoklės gali būti įdėtos aukštyn kojomis. Šiuo atveju, nors spyruoklės storis ir plotis per visą ilgį atrodė vienodas, jų galai šiek tiek skyrėsi - vienas buvo platesnis. Kai spyruoklė buvo apversta, bildesys dingo. Pasirodo, platesnė spyruoklės dalis viršuje atraminėje „lėkštėje“ (kurios šone yra įspaudimas į vidinę pusę) sukantis automobiliui amortizuojanti spyruoklės trankėsi į tą kraštą. Spyruoklės žymėjimas buvo apatinėje dalyje, ir tai buvo vienintelis indikatorius, pagal kurį reikėjo jas dėti ant amortizatoriaus. Ši „remonto gudrybė“ pasiteisino, ir pakaba veikė be priekaištų.
Jei spyruoklės storis ir plotis per visą ilgį vienodas, jokio skirtumo, kuriuo galu ji pastatyta, jei tik galai tiksliai įeina į įgilinimus lėkštelėse. Tačiau, kaip rodo pavyzdys, vizualiai net nesimatė, kad spyruoklės konusinės, skirtumas skersmens buvo tik 1 cm. Svarbu, kad ten, kur yra markiruotė (pvz., žalia spalva, rodanti spyruoklės standumą dyzeliui), ta dalis būtų apačioje.
Dėl montavimo klaidų spyruoklė gali pasislinkti viršutinio amortizatoriaus laikiklio montavimo komplekto atžvilgiu ir apatinėje atraminėje lėkštėje. Dėl to spyruoklė gali trintis į rato arką, gali sklisti pašaliniai garsai (girgždesys, bildėsys, virpėjimas). Remonto technologijos neatitinkantis montavimas, gamintojo rekomenduojamų tvirtinimo elementų nenaudojimas ar neteisingas dalių identifikavimas ir pasirinkimas taip pat gali lemti transporto priemonės prošvaisos padidėjimą ar sumažėjimą.
Eksploatacijos sąlygų įtaka spyruoklėms
Perkrova
Standartą viršijantis transporto priemonės svoris ir ilgalaikis važiavimas su didele apkrova turi įtakos spyruoklių veikimo charakteristikoms ir formai. Esant per didelei ašies apkrovai arba viršijus leistiną bendrą transporto priemonės svorį, eksploatavimo metu spyruoklių ritės nusėda. Kai pakaba nusileidžia žemyn, galinės spyruoklės ritės trinasi į montavimo elementus (atraminės lėkštės, viršutinio laikiklio guoliai). Šiose vietose esantis smėlis sukelia antikorozinės dangos ir spyruoklės medžiagos skilinėjimą.
Žiemos iššūkiai
Žiema yra sudėtingas metų laikas ne tik vairuotojams, bet ir transporto priemonėms. Kelių barstymui naudojama druska turi žalingą poveikį kelių dangai ir metalinėms automobilių dalims. Net jei važiuoklės ir kėbulo elementai tinkamai apsaugoti antikorozine danga, su laiku jų atsparumas vandens ir druskos poveikiui mažėja. Smėlis patenka į visas judamas detales, todėl jos greičiau dėvisi.
Kitas „žiemos“ veiksnys, turintis neigiamą poveikį transporto priemonės tvirtumui, yra kelių dangos būklė. Žiemos pabaigoje ar ankstyvą pavasarį asfalto dangoje atsiranda duobės (pažaidos), kurios prisipildo vandens ir kelia pavojų vairuotojams. Kai ratas krenta į tokią duobę, atsiranda smūginių įtempių, dėl kurių gali būti padaryta žala spyruoklėms ir kitiems pakabos elementams.
Priežiūra ir ilgaamžiškumas
Pakaba tiesiogiai lemia, kaip saugiai ir patogiai važiuosite. Net viena nusidėvėjusi detalė gali išbalansuoti visą sistemą. Didžiausias pakabos priešas - staigūs smūgiai. Važiuojant per gilią duobę ar šokinėjant per bordiūrą dideliu greičiu, pakaba patiria didžiules apkrovas. Net nežymiai neteisingas ratų kampas ilgainiui sudėvės padangas ir apkraus pakabą. Gumos elementai (silentblokai, šarnyrų apsaugos) apsaugo metalines detales nuo tiesioginio kontakto ir vibracijų.
Sudėtingos kelio sąlygos žiemos metu atskleidžia visus automobilio trūkumus. Laiku aptiktas gedimas padeda sumažinti remonto išlaidas ir užtikrina saugų automobilio eksploatavimą. Todėl KYB rekomenduoja reguliariai tikrinti pakabos elementus ir kaip įmanoma skubiau pašalinti nustatytus gedimus. Net jei važiuoklė veikia, bet girdite keistus garsus, geriau profilaktiškai patikrinti.
Svarbu, kad transporto priemonės mechanikų dirbtuvės patikrintų, ar žiemos metu neatsirado pakabos komponentų pažeidimų. Patogu patikrinti pakabos sistemos techninę būklę sezoninio padangų keitimo, periodinės apžiūros metu ar atliekant kitus remonto darbus. Todėl, kai lankotės pas savo mechaniką, atkreipkite dėmesį, ar pakabos elementai nepažeisti. Profesionalios transporto priemonių mechanikos dirbtuvės visada turėtų informuoti klientą apie visus diagnozuotus patikrintos transporto priemonės trūkumus, o jei nepriimamas sprendimas dėl rekomenduojamo pakeitimo - informuoti jį apie galimus tokios žalos padarinius. Kai kurie vairuotojai viliojasi pirkti pigesnes, neaiškios kilmės detales, tačiau tai gali atnešti daugiau problemų nei sutaupyti.
Norėdami patikrinti spyruoklės galą, pašalinkite nešvarumus ir išvalykite vandens išleidimo angas. Apatinės atraminės lėkštės kraštai dažnai užsirietę į viršų - tokioje „taurėje“ kaupiasi vandens, smėlio, druskos ir kitų nešvarumų. Net jei konstruktorius numatė tinkamas drenažo angas, jos paprastai užsikemša nešvarumais.
