Šiame straipsnyje išsamiai nagrinėsime elektros jungiklių, saugiklių ir automatinių jungiklių tipus, veikimo principus, pasirinkimo kriterijus bei svarbiausius sertifikatus. Elektros instaliacijos darbus Lietuvoje turi atlikti tik kvalifikuoti ir sertifikuoti specialistai. Ši informacija skirta edukaciniais tikslais, siekiant padidinti supratimą apie elektros apsaugos įrenginius ir jų svarbą.
Jungikliai ir Jų Tipai
Jungiklis yra įrenginys, naudojamas elektros grandinėms prijungti ar atjungti. Paprastai jis naudojamas įjungti arba išjungti elektros įtaisus, tokius kaip šviestuvai, ventiliatoriai ir mašinos. Rinkoje yra įvairių tipų jungiklių.
Apšvietimo Valdymo Jungikliai
- Vieno jungiklio valdymas: Paprasčiausias variantas - vienas jungiklis valdo vieną ar kelis šviestuvus iš vienos vietos.
- Dviejų perjungiklių valdymas: Du perjungikliai leidžia valdyti apšvietimą iš dviejų skirtingų vietų, pavyzdžiui, miegamojo kambariuose (vienas prie durų, kitas prie lovos).
- Daugiau nei dviejų vietų valdymas: Apšvietimo valdymui iš trijų ar daugiau vietų naudojami du perjungiamieji jungikliai ir vienas ar daugiau kryžminių perjungiklių viduryje. Galima naudoti kelis kryžminius perjungiklius - pridedant po vieną, galima valdyti apšvietimą iš 4, 5, 6 ir daugiau vietų. Tam reikalingi keturi jungiamieji laidai.
Įprasti Jungiklių Tipai
- Perjungimo jungikliai: Tai dažniausiai naudojamas jungiklio tipas. Jie turi svirtį, kurią galima perkelti aukštyn arba žemyn, kad įjungtumėte arba išjungtumėte jungiklį.
- Rotaciniai jungikliai: Turi besisukančią rankenėlę, kurią galima pasukti, norint pasirinkti skirtingas pozicijas.
- Rokerio jungikliai: Panašūs į perjungimo jungiklius, tačiau turi plokščią paviršių, kurį galima paspausti aukštyn arba žemyn, kad įjungtumėte ar išjungtumėte jungiklį.
- Mygtuko jungikliai: Turi mygtuką, kurį reikia paspausti žemyn, kad įjungtumėte arba išjungtumėte jungiklį.
Saugikliai ir Lydytieji Jungikliai
Saugikliai yra prietaisai, naudojami apsaugoti elektrinius prietaisus nuo pažeidimų dėl viršįtampio. Jie pagaminti iš metalinės vielos ar gijos, kuri tirpsta, kai srovė viršija tam tikrą ribą. Kai saugiklis perdega, jį reikia pakeisti nauju, kad būtų galima atkurti grandinę.
Lydytieji Jungikliai
Lydytieji jungikliai yra jungiklio ir saugiklio derinys. Jie turi įmontuotą saugiklį, kuris apsaugo elektros grandinę nuo viršįtampio. Kai srovė viršija ribą, saugiklis perdega ir atjungia grandinę. Saugiklį galima lengvai pakeisti nereikia keisti viso jungiklio.
Lydytųjų jungiklių tipai
Rinkoje yra įvairių tipų lydytų jungiklių:
- Vieno poliaus lydytieji jungikliai: Turi vieną jungiklį ir vieną saugiklį. Jie dažniausiai naudojami siekiant apsaugoti atskirus prietaisus, tokius kaip šviestuvai ir ventiliatoriai.
- Dvigubo poliaus lydytieji jungikliai: Turi du jungiklius ir du nuosekliai sujungtus saugiklius. Jie dažniausiai naudojami apsaugoti sunkius elektrinius prietaisus, tokius kaip oro kondicionieriai ir skalbimo mašinos.
- Trigubo poliaus lydytieji jungikliai: Turi tris jungiklius ir tris nuosekliai sujungtus saugiklius.
Privalumai ir trūkumai
Privalumai:

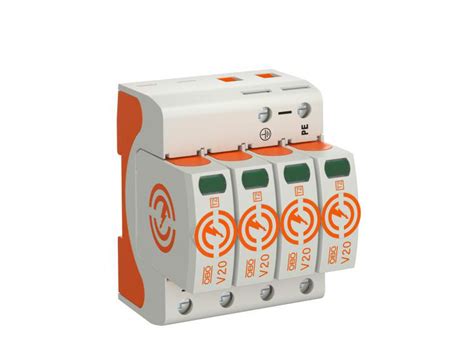

- Apsauga nuo viršįtampio: Lydytieji jungikliai turi įmontuotus saugiklius, kurie apsaugo elektros grandinę nuo viršįtampio. Tai apsaugo nuo elektrinių prietaisų pažeidimų ir sumažina elektrinių gaisrų riziką.
- Lengva pakeisti: Saugiklius galima lengvai pakeisti nereikia keisti viso jungiklio. Tai taupo laiką ir pinigus.
- Kompaktiškumas: Lydytieji jungikliai yra kompaktiški ir užima mažiau vietos nei įprasti jungikliai ir saugikliai.
Trūkumai:
- Kaina: Lydytieji jungikliai yra brangesni nei įprasti jungikliai.
- Sudėtingumas: Lydytieji jungikliai yra sudėtingesni nei įprasti jungikliai ir reikalauja daugiau diegimo laiko.
- Ribota apsauga: Lydytieji jungikliai gali apsaugoti tik nuo viršįtampių, o ne kitų elektrinių gedimų, tokių kaip trumpi jungimai.
Automatiniai Jungikliai: Išsamus Vadovas
Automatinis jungiklis, tai elektrotechninis įrenginys, skirtas automatiškai nutraukti elektros grandinę, joje atsiradus trumpajam jungimui arba perkrovai. Skirtingai negu saugiklis, kuris tik vieną kartą gali atjungti grandinę, automatinis jungiklis tai daro daugybę kartų, kol susidėvi jo kontaktai arba pavaros mechanizmas, o šitaip atsitinka tik po 4000-20 000 jungimų. Pagrindinis jungiklio uždavinys - automatiškai išjungti grandinę, atsiradus perkrovai arba įvykus trumpajam jungimui. Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro (nuo srovės mus saugo nuotėkių relė). Taip pat yra plačiai prieinami automatiniai saugikliai, kurių maksimali atjungimo srovė yra nuo 10 iki 30 kA (nuolatinės srovės grandinėse iki 15 kA).
Automatinio Jungiklio Veikimo Principas
Populiariausi yra ant bėgelio montuojami termo-magnetiniai automatiniai jungikliai. Šie automatiniai jungikliai elektros grandinę saugo nuo perkrovų ir trumpųjų jungimų. Esant mažai ar vidutinei perkrovai, jungiklyje esantis šiluminis atkabiklis įšyla ir atjungia elektros grandinę. Taip pat yra įrengtas elektromagnetinis atkabiklis, kuris, atsiradus didelei perkrovai arba trumpajam jungimui, žaibiškai nutraukia elektros grandinę.
- Perkrova: Atsiranda, kai per laidą teka didesnė srovė, negu leidžia jo storis, bet ne tokia didžiulė, kaip trumpo sujungimo metu. Perkrova sukelia laidų ir įrenginių perkaitimą, kas gali juos pažeisti ir sukelti trumpojo jungimo riziką.
- Trumpasis jungimas: Įvyksta, kai susiliečia neizoliuoti laidai arba dėl izoliacijos praradimo, sukeldamas staigų srovės stiprumo padidėjimą iki šimtų ar tūkstančių amperų.
Automatinio Jungiklio Parametrai
Renkantis automatinį jungiklį, svarbu atsižvelgti į kelis faktorius:
1. Nominali srovė (In)
Nominali srovė, tai automatinio jungiklio darbinė srovė, kuriai esant jungiklis nenutraukia elektros grandinės. Tai srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių. Parenkant automatinį jungiklį, pavyzdžiui, saulės įkrovimo valdikliui, reikia atsižvelgti į valdiklio didžiausią leistiną įkrovimo srovę. Jei valdiklio leistina srovė yra 60 A, parenkamas 60 A nominalios srovės automatinis jungiklis (arba artimiausias didesnis, jei tikslaus nėra).
2. Maksimali atjungimo srovė
Maksimali atjungimo srovė, tai elektros grandine tekanti srovė, esant perkrovai ar trumpajam jungimui. Parenkant automatinį jungiklį, reikia įvertinti maksimalią trumpojo jungimo srovę saugomoje grandinėje. Ši srovė turi būti mažesnė už automatinio jungiklio maksimalią atjungimo srovę. Trumpojo jungimo srovė yra nustatoma pagal elektros linijos varžą su kilpos fazė-nulis matuokliu.
3. Suveikimo charakteristika
Suveikimo charakteristika, tai laiko-srovės kreivė, atvaizduojanti automatinio jungiklio atsijungimo greitį, kuris priklauso nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Charakteristikos tipas ant automatinio jungiklio žymimas didelėmis raidėmis B, C, D, K, Z. Vertikali ašis reiškia automatinio jungiklio suveikimo laiką, o horizontali ašis atvaizduoja, kiek kartų per jungiklį tekanti srovė viršija nominalią srovę. Šiluminis atkabiklis suprojektuojmas taip, kad atsiradus srovės impulsui, atkabiklis nespėtų suveikti (įkaisti).
Iš pavaizduotų charakteristikų matome, jog esant tai pačiai nominaliai automatinio jungiklio srovei, jungiklio suveikimo laikai skiriasi. Gamintojai projektuodami šiluminius atkabiklius nustato, kokio dydžio srovės impulsą ir kiek laiko automatinis jungiklis atlaikys neišsijungdamas. Sąsaja tarp srovės ir suveikimo laiko paprastai yra nubraižoma kaip kreivė, vadinama automatinio jungiklio suveikimo charakteristika. Kad vartotojams nereikėtų dirbti su kreivėmis, BS EN 60898 standartas numato kelias standartines charakteristikas, svarbiausios jų yra B, C ir D.
Žemiau pateikiama suveikimo charakteristikų analizė:
- B charakteristika:
- Suveikia, kai apkrovos srovė yra nuo 3 iki 5 kartų didesnė už nominalią srovę.
- Solenoido suveikimo laikas siekia tik 0.015 s.
- Jei srovė 3 kartus viršija nominalią, šiluminis atkabiklis suveiks per 4-5 s.
- Naudojama apšvietimo tinkluose ir elektros grandinėse, kuriose nėra apkrovų, naudojančių dideles paleidimo sroves.
- Rozečių grandinėms puikiai tinka B16 automatai.
- C charakteristika:
- Labiausiai paplitusi charakteristika.
- Suveikimo srovė yra 5-10 kartų didesnė už nominalią srovę.
- Apkrovos srovei 5 kartus viršijus nominalią jungiklio srovę, šiluminis atkabiklis suveikia per 1.5 s.
- Naudojama elektros grandinėse su reaktyvine apkrova, įskaitant variklius, kompresorius, siurblius ir kitus prietaisus, naudojančius paleidimo sroves.
- Ūkinės paskirties statiniuose, kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis C16 automatus.
- D charakteristika:
- Suveikia nuo labai didelės perkrovos.
- Apkrovos srovei esant 10 kartų didesnei už nominalią srovę, šiluminis atkabiklis suveikia per 0.4 s.
- Srovei 20 kartų viršijus nominalią, jungiklis atsijungs akimirksniu.
- Dar mažiau jautrūs, nustatyti suveikti, kai srovė, tekanti per jungiklį, bus nuo 10 iki 20 kartų didesnė už jungiklio nominalią srovę.
- K charakteristika:
- Perkrovos srovė, nuo kurios suveikia elektromagnetinis atkabiklis, yra 8-12 kartų didesnė už jungiklio nominalią srovę.
- DC grandinėse šis automatinis jungiklis suveikia nuo srovės 18 kartų viršijančios nominalią srovę.
- Atkabiklio suveikimo laikas siekia 0.02 s.
- Užtikrina variklių, kondensatorių ir transformatorių apsaugą.
- Z charakteristika:
- Skirta elektroninių prietaisų, kuriems pavojingi net nežymūs srovės padidėjimai, apsaugai.
- Suveikimo srovė 2-3 kartus viršija jungiklio nominalią srovę.
- Tinka elektroninių komponentų ir prietaisų apsaugai, kurie gali būti greitai sugadinti mažų srovės impulsų.
- S charakteristika:
- Skirta valdymo transformatorių apsaugai.
- Suveikia, kai srovė, tekanti per jungiklį, bus nuo 13 iki 17 kartų didesnė už jungiklio nominalią srovę.
Apkrovos srovei tris kartus viršijus nominalią automatinio jungiklio srovę, suveikia elektromagnetinis atkabiklis, kuris elektros grandinę nutraukia per šimtąsias sekundės dalis. Jeigu elektromagnetinis atkabiklis nesuveiktų, per 20-30 s suveiks šiluminė apsauga ir nutrauks elektros grandinę.
Automatiniai Jungikliai Nuolatinės Srovės (DC) Grandinėms
Nuolatinės srovės grandinėse susidaro tik statinis elektrinis arba magnetinis laukas, kurio dažnis 0 Hz. Naudojant vien tik kintamai srovei suprojektuotą automatinį jungiklį nuolatinės srovės grandinių apsaugai, jis grandinę saugo tik su šilumine apsauga (elektromagnetinės nebelieka arba ji suveikia per žymiai ilgesnį laiką). Automatiniai jungikliai, skirti AC/DC grandinių apsaugai ir naudojami nuolatinės srovės grandinėse, turi šiek tiek ilgesnį suveikimo laiką.
Parenkant automatinį jungiklį nuolatinės srovės grandinių apsaugai, būtina atidžiai susipažinti su automatinio jungiklio technine specifikacija ir įsitikinti, jog jis gali būti naudojamas nuolatinės srovės elektros grandinėse. Yra automatinių jungiklių, kurių atjungimo charakteristikos sutampa tiek AC, tiek DC įtampai. O taip pat yra gaminami specialiai DC įtampai skirti automatiniai jungikliai. Taip pat atkreiptinas dėmesys į nominalią automatinio jungiklio įtampą. Dažniausiai AC ir DC įtampai skirti automatiniai jungikliai turi penkis kartus mažesnę nominalią įtampą, veikiant DC grandinėse, negu naudojant juos kintamos srovės elektros grandinėse. Taip yra todėl, nes įtampa kintamos srovės grandinėje kas 1/100 dalį sekundės tampa lygi nuliui ir jungiklyje atsiradusi kibirkštis turi galimybę užgesti. Nuolatinės srovės atveju tokios galimybės nėra ir kibirkštis trunka žymiai ilgiau.
Akumuliatorinėse sistemose automatiniai jungikliai yra įrengiami saulės moduliams, įkrovimo valdikliams ir inverteriams, o tokiose grandinėse gali tekėti akumuliatorių baterijos trumpojo jungimo srovė, kurios dydis priklauso nuo įkrovimo lygio ir akumuliatorių vidinės varžos.
Automatinio Jungiklio Pasirinkimas ir Selektyvumas
Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos. Visa kita - mūsų pasirinkimas. Selektyvumas reiškia, kad elektros instaliacijoje apsaugos priemonės turi būti parinktos taip, kad arčiausiai gedimo vietos esanti apsauga suveiktų greičiau nei tolimesnė.

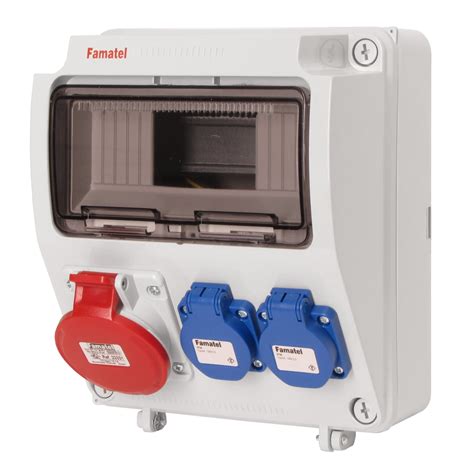

Pavyzdžiui, gyvenamojo namo skirstomojo skydo lizdų grandinei, įrengtai vienfaziu kabeliu YDYp3x2,5 mm, montuotu po tinku, su numatoma 2 kW prijungta galia, apskaičiuota srovė Ib yra 8,69 A. Pagal formulę Ib ≤ In ≤ Iz (kur Iz yra ilgalaikė srovės apkrova, šiuo atveju 18,5 A paslėptam kabeliui), saugiklio vardinė srovė (In) turi būti didesnė nei 8,69 A ir mažesnė nei 18,5 A. Tokiu atveju tinka tiek B10A, tiek B16A automatinis jungiklis. Reikia patikrinti ir antrąją sąlygą: I2 ≤ 1,45 Iz. B16A saugiklio įsijungimo srovė yra I2 = 1,45 × In, t. y. 23,2 A.
Selektyvumą galima organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B.
Saugiklių Laikikliai
Saugiklio laikiklis yra komponentas, kuriame yra elektros saugiklis. Jie yra įvairių dizainų, kurių kiekvienas yra specialiai sukurtas tam tikram saugikliui. Saugiklio laikiklio dydis ir konstrukcija yra tiesiogiai susiję su saugiklio, kurį jis skirtas laikyti, tipu ir srovės vardine verte. Daugelis saugiklių ir saugiklių laikiklių turi specialias charakteristikas, kurios draudžia į laikiklį dėti tinkamo stiliaus, bet netinkamos srovės saugiklius, kad būtų išvengta elektros žalos.
Saugiklių Laikiklių Tipai
Keturi elektros saugiklių laikiklių tipai yra:
- Spausdintinės plokštės (PCB) saugiklių gnybtai: Ekonomiškiausi, turintys mažiausią pirkimo kainą, bet mažiausiai funkcijų. Paprastai turi būti apsaugoti nuo išorinės aplinkos izoliuojant.
- Spausdintinės plokštės (PCB) saugiklių laikikliai: Ekonomiškiausi, su pigiausia pirkimo kaina, bet mažiausiomis savybėmis. Nors jie naudojami labai įvairiai, jie turi būti apsaugoti izoliacija nuo išorinės aplinkos.
- Skydelyje montuojami saugiklių laikikliai: Montuojami per gaubtą arba korpuso galinėje plokštėje, šie saugiklių laikikliai gali apsaugoti žmones nuo elektros pavojų.
- Įmontuoti saugiklių laikikliai (In-Line): Autonominiai laidų pynimai, kurie yra įvedami, išjungiami/linijiniai ir apkrovos variantai, suteikia platų pritaikymo galimybių įvairovę. Dėl jų gali būti sunkiau pasiekti saugiklius arba juos galima lengvai pakeisti, atsižvelgiant į dizainerio tikslą ir jų vietą.
Saugiklių Laikiklių Veikimas
Saugiklių laikikliai, savotiškas saugiklių priedas, iš esmės yra įrenginiai, kurie sugeria gaunamą elektros energiją ir padeda jai kuo efektyviau tekėti per saugiklį. Tai padarius yra tikimybė, kad į komplektą bus įtrauktos kitos funkcijos, kurios bus naudingos originalios įrangos gamintojui arba galutiniam vartotojui. Tipiški saugiklių priedų dalys:
- Saugiklio priedo gnybtai: Atsakingi už srovės priėmimą iš grandinės ir grąžinimą į grandinę.
- Kontaktai: Dažnai būna spaustuko arba kilpelės pavidalo, atsakingi už sąveiką su saugikliu, kad būtų tiekiama srovė į saugiklį ir iš jo.
Saugiklių Laikiklių Sertifikatai ir Kokybės Standartai
Saugiklių laikiklis su raižytu dangteliu, kuris leidžia UL/CSA reikalavimus atitinkančių saugiklių laikiklių naudotojams pasiekti ir pakeisti saugiklį nenaudojant įrankių, yra standartinė funkcija. Siekiant sumažinti elektros smūgio pavojų netechniniam vartotojui, įvairūs tarptautiniai įrangos standartai riboja naudotojo pasiekiamumo laipsnį. Įrankis reikalingas ribotos prieigos saugiklio laikikliui atidaryti (dažniausiai atsuktuvas). Be to, jis turi papildomą izoliaciją ir izoliacines kliūtis, kad keičiant saugiklius nepatektų gyvų daiktų.
Saugiklių laikikliai gavo UL, CSA, BSI, VED, IEC (UMF), SEMKO ir Dentori sertifikatus ir įvertinimus.
- UL sąrašas: Užtikrina, kad saugiklis buvo pagamintas griežtai laikantis UL 248-14.
- CSA Kanados sertifikatas: Užtikrina atitiktį CSA C22.2 Nr. 248.14 arba CSA C22.2 Nr. 39 standartui.
- BSI Didžiosios Britanijos leidimas: Užtikrina, kad buvo visiškai laikomasi IEC 60127 (BS 4265) standarto.
- VDE Vokietijos leidimas: Užtikrina, kad buvo visiškai laikomasi taikomo IEC 60127 standarto.
- IEC patvirtinimas (UMF): Patvirtina atitiktį IEC 60127-4.
- SEMKO Švedijos leidimas: Užtikrina, kad buvo visiškai laikomasi atitinkamo IEC 60127 standarto skyriaus.
Kodėl verta pirkti saugiklių laikiklius?
Beveik visose elektros grandinėse gali atsirasti nenumatytų, žalingų viršsrovių reiškinių, todėl daugeliu tokių aplinkybių reikalinga viršsrovių grandinės apsauga, kad būtų galima tinkamai valdyti šiuos įvykius. Saugikliai yra tipiškiausia apsauga nuo viršsrovių. Saugiklių laikikliai turi tris pagrindines paskirtis: jie saugiai integruoja saugiklius į elektros grandines, garantuoja stiprų srovės kanalą ir suteikia galimybę pakeisti saugiklius, kai jie veiksmingai susidoroja su viršsrove. CC, J ir Midget klasės saugiklius galima saugiai ir lengvai sumontuoti naudojant saugiklių laikiklius. Šie saugiklių laikikliai puikiai tinka laidų apsaugai, grupinei mažų variklio apkrovų apsaugai ir mažos variklio apkrovos apsaugai.
Saugiklių Laikiklio Kaina ir Montavimas
Už kiekvieną saugiklio laikiklį turėtumėte būti pasirengę išleisti nuo 10 iki 35 USD. Saugiklio laikiklio kaina skiriasi priklausomai nuo daugelio veiksnių, tokių kaip dydis, dizainas ir pritaikymo reikalavimai.
Montuojant saugiklius, reikalingi specialūs įrankiai: vielos pjovimo ir nuėmimo replės, užspaudimo replės, užpakalinio sujungimo užspaudimo jungtys. Montavimo eiga:
- Ištraukite įrenginio kištuką iš lizdo.
- Vielos pjovimo replėmis nupjaukite teigiamą laidą, kuris yra arčiausiai jūsų grandinės.
- Nupjaukite ketvirtį colio nuo padalintų laidų galų ir saugiklio laikiklio, naudodami vielos nuplėšimo reples. Nuimdami laidus laikykite juos sandariai, kad nepažeistumėte saugiklio vidinių dalių.
- Jūsų grandinės laidai turėtų būti spiraliniai, kad nulupti galai būtų tvirtesni ir pritvirtinami.
- Susuktos grandinės laidas turi būti įkištas į užpakalinio sujungimo užspaudžiamąją jungtį naudojant suspaudimo reples.
- Saugiklio laikiklio laidus reikia įkišti į kitą užpakalinio sujungimo jungties galą, naudojant abiejuose galuose esančias suspaudimo reples. Įsitikinkite, kad jungtys abiejuose galuose yra sandarios.
- Pasukite pagrindinį įrenginio laidą ir įkiškite jį į užpakalinę jungtį, laikydami už vielos.
- Kitas saugiklio laikiklio laido galas turi būti susuktas, įkištas į užpakalinį sujungimą, prijungtą prie laido, einančio į įrenginį, ir tada suspaustas.
- Prieš sujungiant dvi dalis ir jas pritvirtinant, saugiklio laikiklis turi būti užpildytas tinkamo srovės stiprio saugikliu.
- Pataisykite įtaiso maitinimo šaltinį.
Trikčių šalinimas: išlydytas saugiklių laikiklis
Jei saugiklio laikiklis išsilydo, bet pats saugiklis nebuvo perdegęs, tai reiškia, kad saugiklio laikiklis netinkamai kontaktavo su saugikliu. Naudojant prastesnės kokybės saugiklių laikiklius, dažnai pasitaiko laisvų jungčių. Jie gali leisti nešvarumams ir dulkėms kauptis tarp kontaktinių taškų ir sukelti įtampos praradimą, nes nepakankamai kontaktuoja su saugikliu. Srovė, einanti per varžą grandinėje, visada sukurs šildymą. Srovė, gerokai mažesnė už saugiklio nominalią vertę, gali sukurti pakankamai šilumos, kad ištirptų įtaisytas saugiklio laikiklis, jei yra didelis atsparumas saugiklio ir saugiklio laikiklio kontakte. Tai pagreitina gedimo procesą, dėl kurio net kai kada po įdiegimo gali pasirodyti netikėta nesėkmė.
Sprendimas: Įrengdami akumuliatoriaus valdymo sistemas ir akumuliatorių įkroviklius, visada naudokite aukštos kokybės akumuliatoriaus saugiklius ir saugiklių laikiklius. Tai užtikrins tvirtą laidų, einančių į saugiklio laikiklį, jungtį ir užtikrins, kad įkroviklis arba maitinimo šaltinis veikia gerai. Nors įprasti automobiliniai peilių tipo saugikliai ir laikikliai gali gerai veikti esant mažesnėms srovėms (pvz., 5-10 A), labai svarbu naudoti aukštos kokybės saugiklius ir saugiklių laikiklius, kai srovė yra 20 A ar didesnė.
Diferencialiniai Automatiniai Saugikliai ir Nuotėkio Relės
Elektros instaliacijos, įrenginiai, turtas ir žmonės turi būti apsaugoti nuo nepageidaujamo elektros srovės poveikio - trumpųjų jungimų, perkrovų bei elektros smūgių. Automatiniai saugikliai saugo nuo viršsrovių, tačiau ne nuo elektros smūgių. Tam naudojamos vadinamosios nuotėkio srovės relės, t. y. skirtuminės srovės įrenginiai (RCD).
Skirtuminės srovės jungikliai (RCD), dar vadinami nuotėkio relėmis, suveikia ne esant srovės perkrovai, o atsiradus srovės nuotėkiui į žemę. Tai įvyksta žmogui palietus neizoliuotą laidininką, kuriuo teka elektros srovė, arba esant blogai saugomos įrangos izoliacijai. Skirtuminės srovės jungiklių pagrindinis tikslas yra saugoti žmogų nuo pavojingo elektros smūgio. Šie jungikliai suveikia akimirksniu ir yra skirstomi pagal atkirtos srovę ir jautrumą. Jautrumas - tai nuotėkio srovės dydis, reikalingas, kad jungiklis suveiktų. Nuotėkio jungiklis pasižymi dideliu jautrumu ir greitu veikimu reaguojant į elektros smūgį ir nuotėkio apsaugą, kurios nėra saugikliams, automatiniam jungikliui ir kitiems apsauginiams prietaisams.
Daug gamintojų gamina jungiklius (RCBO), kurie turi savyje ir apsaugą nuo nuotėkio srovės (RCD), ir apsaugą nuo perkrovos (MCB). Tokie kombinuoti jungikliai taupo vietą ir pinigus. Sistemos likutinė srovė normaliai veikiant yra beveik lygi nuliui, todėl jos veikimo nustatymo reikšmę galima nustatyti labai mažą (paprastai mA lygis). Kai sistema patiria elektros smūgį arba įkraunamas įrangos korpusas, susidaro didelė liekamoji srovė. Nuotėkio jungiklis patikimai atjungia maitinimą aptikdamas ir valdydamas šią likutinę srovę.
Nuotėkio jungiklis, veikiantis pagal gedimo srovę, vadinamas srovės tipo nuotėkio apsauga, o nuotėkio jungiklis, veikiantis pagal gedimo įtampą, vadinamas įtampos tipo nuotėkio apsauga. Apsauga nuo įtampos nuotėkio iš esmės buvo pašalinta dėl sudėtingos struktūros, prasto stabilumo dėl išorinių trukdžių ir didelių gamybos sąnaudų.
