Pasaulinis pažangių rankinių stabdžių sistemų tiekėjas TRW Automotive pirmasis į masinės gamybos automobilius įdiegė EPB (angl. Electric Parking Brake) - elektrinį rankinį stabdį. Su tokiomis TRW sistemomis šiuo metu pasaulio keliuose važinėja daugiau nei 15 mln. automobilių. Elektrinis rankinis stabdys pamažu tampa standartine įranga daugelyje automobilių klasių, išstumdamas klasikinį mechaninį sprendimą.
EPB sistema leidžia pagerinti vairavimo saugumą ir komfortą, taip pat suteikia papildomos laisvės kuriant salono dizainą - leidžia padaryti jį erdvesnį. EPB leidžia eliminuoti iš salono rankinio stabdžio svirtį ar pedalą, taip transporto priemonė tampa stilingesnė, erdvesnė, o avarijos metu patiriama mažiau sužeidimų.
Ford Focus C-Max, ypač modeliai, pagaminti 2003-2007 metais, turi įvairių stabdžių sistemų variantų, įskaitant ir elektrinį rankinį stabdį (EPB). Šiame straipsnyje išsamiai aptarsime šios sistemos veikimo principus, galimas problemas, remonto ypatumus ir tinkamo naudojimo aspektus.
EPB Veikimo Principai ir Komponentai
Elektrinis rankinis stabdys (EPB) - tai pažangi sistema, pakeičianti tradicinį mechaninį rankinį stabdį. Vietoj trosų ir svirčių, EPB naudoja elektros variklius, integruotus į galinius stabdžių suportus arba atskirą mechanizmą, kuris tiesiogiai veikia stabdžių kaladėles. EPB sistema sudaryta iš vienos elektromechaninės pavaros, integruotos stabdžių apkaboje, taip pat valdiklio, turinčio papildomas jungtis į maitinimo šaltinį. Valdiklio reguliavimas vykdomas paspaudžiamu jungikliu, esančiu salone. Kai vairuotojas įjungia rankinį stabdį, elektroninis valdymo blokas (ECU) aktyvuoja elektros variklius. Šie varikliai priveržia stabdžių kaladėles prie stabdžių diskų, tokiu būdu užfiksuodami automobilį.
EPB suportas paprastai montuojamas ant galinių ašių, tačiau naujausia TRW elektromechaninių pavarų karta suteikia galimybę įrengti sistemą ir priekyje. Stabdis gali veikti ir kaip įprastinis hidraulinis stabdis serviso procedūrų metu, ir kaip elektrinis stabdis parkuojant ar vykdant avarinį stabdymą.
EPB komponentai: Sistemą sudaro EPB jungiklis, EPB suportas ir elektroninis valdymo įrenginys (ECU), per transporto priemonės tinklą (pvz. CAN ar Flexray) komunikuojantis su kitomis automobilio valdymo sistemomis. Rankinio stabdžio aktyvavimą vykdant per kitas automobilio valdymo sistemas, naudojama standartinė EPB sąsaja.
Yra ir pažangesnė versija - EPBi. EPBi leidžia integruoti EPB funkcionalumą ir elektroniką į ESC sistemą. Integruota sistema garantuoja tuos pačius privalumus ir funkcijas, kaip ir EPB.
EPB Funkcijos ir Privalumai
Elektrinis rankinis stabdys pasižymi įvairiomis funkcijomis, kurios didina saugumą ir komfortą:
- Dinaminio stabdymo galimybė: EPB taip pat leidžia ženkliai padidinti saugumą avarinio stabdymo situacijose. Tam pasitarnauja keturių ratų EPB antiblokavimo funkcija. Tuo tarpu tradicinėse rankinio stabdžio sistemose stabdymas vykdomas tik galinėje ašyje. Avariniu atveju toks elektrinis rankinis stabdys, veikdamas trumpais intervalais, savo stabdymo maniera primena stabdžių antiblokavimo sistemą (ABS), padeda išvengti ratų užsiblokavimo ir su tuo susijusio transporto priemonės kontrolės praradimo.
- Pagalba pajudant įkalnėje (Hill-Hold): Tai viena populiariausių funkcijų, padedanti išvengti automobilio riedėjimo atgal įkalnėje. Ši sistema prilaiko automobilį iki to momento, kai vėl paspaudžiate akceleratoriaus pedalą, taip užtikrindama tolygų pajudėjimą ir išvengdama avarinės situacijos. Elektroninis rankinis stabdys mažiau įgudusiems vairuotojams ypač padeda manevruoti sausakimšose daugiaaukštėse stovėjimo aikštelėse.
- Papildomos komforto funkcijos: Be elektrinio rankinio stabdžio nebūtų tokių funkcijų kaip sustojimo įkalnėje pagalbos sistema. Elektroninis stovėjimo stabdys apima ir „Auto Hold“ funkciją, sukurtą apsaugoti transporto priemonę nuo riedėjimo atgal sustojus prie šviesoforo ar įkalnėse. Todėl tampa gerokai lengviau pradėti judėti įkalnėje.
- Saugumas: Elektrinis rankinis stabdys veikia kaip papildoma apsauga nuo salone žaidžiančių vaikų - elektrinio rankinio stabdžio nepavyks išjungti, jeigu neveikia automobilio variklis.
- Erdvės taupymas: Iškeitus mechaniniu būdu valdomo stabdžio rankenėlę į dar vieną mygtuką sutaupoma erdvės centriniame pulte. Vietoj rankinio stabdžio rankenos atsiranda smulkiems daiktams skirtos dėtuvės, vieta mobiliajam telefonui įkrauti.
- Patikimumas žiemą: Tiesiogiai ant stabdžių apkabos montuojamose sistemose pavyks išvengti tokių nesklandumų kaip žiemą užšalę rankinio stabdžio trosai.
Dažniausios Ford Focus C-Max EPB Problemų Priežastys ir Simptomai
Kaip ir bet kuri sudėtinga elektroninė sistema, EPB gali susidurti su gedimais. Dažniausios problemos, pasitaikančios su Ford Focus C-Max EPB, yra šios:
Potencialūs Gedimai
- Elektros variklių gedimai: Elektros varikliai, naudojami EPB sistemoje, gali sugesti dėl nusidėvėjimo, korozijos arba perkrovos.
- Elektroninio valdymo bloko (ECU) problemos: ECU gali sugesti dėl programinės įrangos klaidų, elektros šuolių arba fizinių pažeidimų.
- Stabdžių kaladėlių ir diskų problemos: Kaip ir bet kurioje stabdžių sistemoje, kaladėlės ir diskai gali nusidėvėti, deformuotis arba užsiteršti.
- Laidų ir jungčių problemos: Korozija, pažeisti laidai arba atsilaisvinusios jungtys gali sutrikdyti EPB sistemos veikimą.
- Programinės įrangos klaidos: Kartais EPB sistemos veikimą gali paveikti programinės įrangos klaidos, kurias galima išspręsti atnaujinant programinę įrangą.
Įspėjamieji Simptomai
Jei pastebėjote bent vieną iš šių simptomų, rekomenduojama kuo greičiau kreiptis į specialistus:

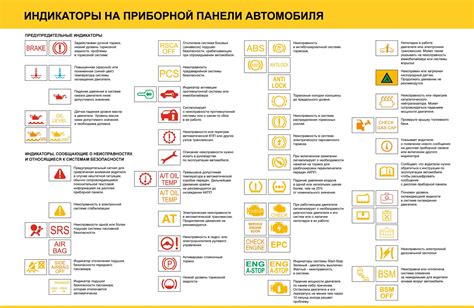

- Įspėjamoji lemputė prietaisų skydelyje, rodanti EPB gedimą.
- Nepavyksta įjungti arba atleisti rankinio stabdžio.
- Nenormalūs garsai (pvz., girgždėjimas, cypimas) įjungiant arba atleidžiant rankinį stabdį.
- Rankinis stabdys veikia tik vienoje pusėje.
- EPB automatiškai įsijungia arba išsijungia be jokios priežasties.
EPB Remonto Ypatumai
EPB sistemos remontas reikalauja specialių žinių ir įrangos. Dėl sudėtingumo, rekomenduojama kreiptis į kvalifikuotus specialistus.
Diagnostika ir Remonto Procesas
Remontas gali apimti šiuos veiksmus:
- Diagnostika: Pirmiausia atliekama kompiuterinė diagnostika, siekiant nustatyti gedimo priežastį ir pažeistą komponentą.
- Komponentų keitimas: Sugedę komponentai, tokie kaip elektros varikliai, ECU arba laidai, pakeičiami naujais arba naudotais, bet patikrintais komponentais.
- Stabdžių kaladėlių ir diskų keitimas: Jei kaladėlės ir diskai yra nusidėvėję arba pažeisti, jie pakeičiami naujais.
- Programinės įrangos atnaujinimas: Jei gedimą sukėlė programinės įrangos klaida, atliekamas programinės įrangos atnaujinimas.
- Kalibravimas: Po remonto, EPB sistema kalibruojama, siekiant užtikrinti tinkamą veikimą. Jei pakeitus galines stabdžių kaladėles atsiranda elektroninio rankinio stabdžio gedimas, rekomenduojama apsilankyti remonto dirbtuvėse ir iš naujo sukalibruoti elektroninę stabdžių sistemą.
Konkrečios Remonto Procedūros
Kai kurios konkrečios remonto procedūros, atsižvelgiant į gedimą, gali būti tokios:
- Elektros variklio keitimas: Pažeistas elektros variklis pakeičiamas nauju. Svarbu pasirinkti tinkamą variklį pagal automobilio modelį ir pagaminimo metus.
- ECU remontas arba keitimas: Jei ECU yra sugadintas, jį galima bandyti remontuoti, bet dažniausiai rekomenduojama pakeisti nauju arba naudotu, bet patikrintu ECU.
- Laidų remontas: Pažeisti laidai sujungiami arba pakeičiami naujais. Svarbu užtikrinti, kad jungtys būtų patikimos ir apsaugotos nuo korozijos. Dėl kitų gedimų gali reikėti patikrinti saugiklio arba elektroninio rankinio stabdžio jungiklio grandinę.
- Stabdžių kaladėlių ir diskų keitimas: Keičiant stabdžių kaladėles ir diskus, svarbu pasirinkti aukštos kokybės komponentus, atitinkančius automobilio specifikacijas.
Tinkamas EPB Naudojimas ir Priežiūra
Tinkamas EPB naudojimas yra svarbus norint užtikrinti sistemos patikimumą ir ilgaamžiškumą. Štai keletas patarimų:
Naudojimo Rekomendacijos
- Reguliariai naudokite rankinį stabdį: Net jei dažniausiai statote automobilį lygioje vietoje, reguliariai naudokite rankinį stabdį, kad išlaikytumėte sistemos veikimą.
- Venkite naudoti rankinį stabdį važiuojant: EPB nėra skirtas naudoti kaip avarinis stabdys važiuojant dideliu greičiu. Avarinio stabdymo atveju, naudokite pagrindinę stabdžių sistemą.
- Atleiskite rankinį stabdį prieš pradedant važiuoti: Prieš pradedant važiuoti, įsitikinkite, kad rankinis stabdys yra visiškai atleistas. Kai kuriuose automobiliuose EPB atleidžiamas automatiškai, bet visada patikrinkite, ar įspėjamoji lemputė prietaisų skydelyje užgeso. Automatinis stovėjimo stabdžio atleidimas įvyksta, kai automobilis pradeda greitėti arba persijungiant iš padėties P.
- Venkite laikyti rankinį stabdį įjungtą ilgą laiką: Jei automobilis stovės ilgą laiką, geriau naudoti pavarą arba ratus atremti į bortelį, o ne laikyti rankinį stabdį įjungtą.
- Reguliariai tikrinkite stabdžių sistemą: Reguliariai tikrinkite stabdžių sistemą, įskaitant EPB, atliekant techninę apžiūrą arba kreipiantis į specialistus.

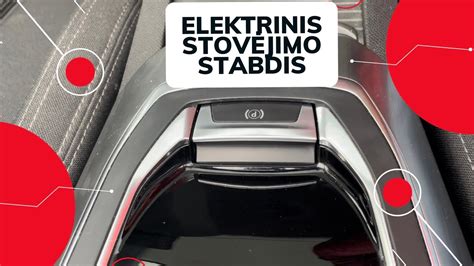

Elektroninio stovėjimo stabdžio įjungimas rankiniu būdu yra gana paprastas: patraukite jungiklį. Tuomet prietaisų skydelyje nušvinta indikatorius. Norėdami rankomis įjungti elektroninį stovėjimo stabdį (stovint prie raudonos šviesos, stovint, kai veikia variklis, ir pan.): patraukite ir atleiskite jungiklį.
Kai automobilis stovi, galima naudoti elektroninį stovėjimo stabdį, kad automobilis nejudėtų šiais atvejais: paspaudžiant variklio paleidimo / išjungimo mygtuką; neužsegtas vairuotojo saugos diržas; atidaromos vairuotojo durys; pasirinkta padėtis P. Visais kitais atvejais, pavyzdžiui, varikliui užgesus, elektroninis stovėjimo stabdys neįsijungs automatiškai. Tokiu atveju reikia jį įjungti mechaniškai.
Elektroninio stovėjimo stabdžio atleidimas rankiniu būdu atliekamas paspaudžiant jungiklį nespausdami pedalų uždegimui įjungti. Prietaisų skydelyje indikatorius dingsta.
Norint pastatyti automobilį atleidus elektroninį stovėjimo stabdį, jį reikia išjungti. Norėdami tai atlikti: įjunkite bet kurią pavarą arba padėtį P (pavaros velenas mechaniškai užblokuos varančiuosius ratus), sustabdykite variklį, atsekite vairuotojo saugos diržą, atidarykite vairuotojo duris, rankomis atleiskite elektroninį stovėjimo stabdį. Įsitikinkite, kad automobilis yra stabilus. Norėdami pastatyti automobilį ant šlaito arba, pavyzdžiui, vilkdami priekabą, patraukite jungiklį ir palaikykite kelias sekundes, kad stabdymas būtų maksimalus.
Prevencinės Priemonės
Norint išvengti problemų su EPB sistema, svarbu atlikti reguliarią priežiūrą:
- Reguliariai tikrinkite stabdžių kaladėlių ir diskų būklę: Nusidėvėjusios kaladėlės ir diskai gali neigiamai paveikti EPB sistemos veikimą.
- Valykite stabdžių sistemą: Reguliariai valykite stabdžių sistemą, kad pašalintumėte purvą, druskas ir kitas apnašas, kurios gali sukelti koroziją.
- Patikrinkite laidų ir jungčių būklę: Patikrinkite, ar laidai ir jungtys nėra pažeisti arba atsilaisvinę.
- Atnaujinkite programinę įrangą: Jei gamintojas išleidžia programinės įrangos atnaujinimus, rekomenduojama juos įdiegti, kad išvengtumėte galimų klaidų.
- Kreipkitės į specialistus: Jei pastebėjote bet kokių problemų su EPB sistema, kreipkitės į kvalifikuotus specialistus, kad atliktų diagnostiką ir remontą.
Avarinis EPB Atlaisvinimas ir Saugumo Įspėjimai
Paprastai elektroninio rankinio stabdžio gedimas pasireiškia nesugebėjimu įjungti arba atleisti rankinio stabdžio. Jei elektroninis rankinis stabdys neįsijungia, galite pabandyti iš naujo užvesti automobilį. Jei tai nepadeda, patartina nuvežti automobilį į remonto dirbtuves detaliai apžiūrai ar remontui. Jei elektroninis rankinis stabdys neatleis, automobilis bus imobilizuotas, o tai yra rečiau.
Jei užstoja rankinis stabdys ir sunku atlaisvinti galinius ratus važiuojant pirmyn arba atbuline pavara, neturėtumėte smarkiai didinti greičio. Vietoj to galite pabandyti išjungti variklį, atleisti rankinį stabdį ir tada koja stipriai nuspausti užblokuotą ratą. Po to rankiniu būdu pasukite automobilį pirmyn ir atgal. Galiniai ratai paprastai užsiblokuoja transporto priemonėse su galiniais būgniniais arba diskiniais stabdžiais. Dažnas scenarijus yra lietingomis dienomis arba po automobilio plovimo.
Gamintojų Sprendimai
Elektrinio rankinio stabdžio atleidimo mechanizmas gali skirtis priklausomai nuo automobilio gamintojo ir modelio. Kiekvienas automobilis, turintis elektroninį rankinį stabdį, turi atskirą mechanizmą, kuris leidžia šią sistemą valdyti nenaudojant automobilio interjere esančio mygtuko. Pats greičiausias būdas atlaisvinti galinius ratus - pasinaudoti diagnostine jungtimi bei jūsų automobiliui skirta programine įranga, kuri kelių mygtukų pagalba atleis galinius ratus.
Vis dėlto, jeigu šie metodai nepadeda, tuomet galite imtis kraštutinių priemonių, apie kurias pagalvojo ir nemaža dalis gamintojų. Pavyzdžiui, kai kurie „Renault“, BMW ar „Volkswagen“ modeliai ratų atblokavimo mechanizmus turi bagažinėje, tad prieš imdamiesi skubotų veiksmų, tiesiog atidžiai apžiūrėkite bagažinės skyrių ar vietą, kur yra atsarginis ratas. Pasitaiko atvejų, kuomet gamintojai rankinio stabdžio atleidimo mechanizmą sumontuoja ties transmisijos tuneliu, dažniausiai po puodelių laikikliais ar pavarų perjungimo svirtimis.
- Audi: Rankinį galinių ratų atblokavimo mechanizmą daugelyje modernių „Audi“ automobilių galima rasti po puodelių laikikliais.
- Citroën/Peugeot: Avarinis galinių ratų atblokavimo mechanizmas „Peugeot 508“ ir „Citroën C5“ automobiliuose slypi po pavarų svirtį juosiančia apdaila.
- Land Rover/Range Rover: Užstrigus elektriniam rankiniam stabdžiui, galinius ratus galima bandyti atblokuoti keliais būdais. Pirmasis būdas - trumpam atjungti akumuliatorių ir ištraukti 8E ir 11E saugiklius, esančius po variklio dangčiu, bei 40P ir 41P saugiklius esančius automobilio viduje. Jeigu šis metodas nepadeda, tuomet ieškokite rankinio galinių ratų atblokavimo mechanizmo, kuris slypi po puodelių laikikliais ar kita apdaila (priklausomai nuo modelio).
- Mercedes-Benz: Elektrinį stovėjimo stabdį galima atlaisvinti rankiniu būdu, naudojant specialų atlaisvinimo įrankį. Rankinis elektrinio stovėjimo stabdžio atleidimo mechanizmas dažnai slypi už degalų bako dangtelio šalia bako uždarymo kamštelio.
Svarbūs Įspėjimai Avarijos Atveju
- Prietaisų skydelyje pasirodo pranešimas „Atleiskite Rankinis stabdys“, kai vairuotojas paspaudžia akceleratoriaus pedalą.
- Jei rodomas pranešimas „Elektros gedimas“, „Patikrinkite akumuliatorių“ arba „Stabd. Sist. gedimas“, turite imobilizuoti automobilį, įjungdami padėtį P arba maždaug 10 sekundžių traukdami jungiklį. Jei dėl sąlygų ir šlaito reikia, užblokuokite automobilio ratus. Priešingu atveju automobilis gali pajudėti. Kreipkitės į automobilio gamintojo atstovą.
- Niekada nepalikite automobilio pavarų perjungimo padėties nenustatę į padėtį P, neįjungę rankinio stabdžio ir neišjungę variklio. Automobiliui stovint, jei įjungta kuri nors pavara, greitinant automobilis gali imti judėti. Avarijos pavojus!
- Jei nepastebite garsinės ar vaizdinės reakcijos, tai reiškia, jog prietaisų skydelyje įvyko gedimas. Kuo greičiau, kai tik leis eismo sąlygos, turite sustoti.
Elektrinio Rankinio Stabdžio Ateitis ir Alternatyvos
Elektrinis rankinis stabdys - puiki technologija ar galvos skausmas? Kaip ir daugelis naujų technologijų, kurios į automobilius pradėjo skverbtis per pastaruosius dešimt metų, jos ne visuomet turi didžiulį gerbėjų būrį.
Modernūs elektriniai rankiniai stabdžiai, veikiantys kartu su automobilio elektronine stabilumo kontrolės (ESP) sistema, pasak gamintojų, garantuoja dar didesnį saugumą. Kita vertus, nemaža dalis apynaujų automobilių vairuotojų, susiduriančių su elektrinio rankinio stabdžio gedimais, baisisi išgirdę, jog vien elektrinio bloko, valdančio šią sistemą, keitimas nauju gali kai kuriais atvejais atsieiti 1000 ar net daugiau eurų. Elektriniu parkavimosi stabdžiu nesižavi ir įgudę vairuotojai, kuriems rankinis stabdys galėtų praversti ekstremaliose situacijose, kai prireikia „užmesti“ automobilio užpakalinę dalį.
Tačiau tiems vairuotojams, kuriems naujas automobilis visų pirmiausia asocijuojasi su maksimaliu komfortu, o naujausios elektromechaninės ir elektroninės sistemos - vertingais pagalbininkais, elektra valdomu stabdžiu greičiausiai nesibodės. Daug automobilių mėgėjų, smagiai laiką leidžiančių prie vairo, greičiausiai atkirstų, jog toks elektrinis pagalbininkas tik užmigdo vairuotoją ir atima automobilio valdymo įgūdžius. Taupieji gali niurzgėti dėl to, kad elektroninės sistemos vis labiau brangina automobilį, be to, jo remontas darosi sudėtingesnis.
Nors EPB tampa vis populiaresnis, vis dar egzistuoja alternatyvios rankinio stabdžio sistemos, tokios kaip tradicinis mechaninis rankinis stabdys, naudojantis trosus ir svirtis. Kiekviena sistema turi savo privalumų ir trūkumų, todėl renkantis automobilį, svarbu atsižvelgti į savo poreikius ir prioritetus.
