Dujų slėgio reguliatoriai (reduktoriai) yra esminiai komponentai dujų įrangos sistemose, užtikrinantys saugų ir stabilų dujų tiekimą įvairiems prietaisams. Jie atlieka kritinę funkciją, mažindami aukštą slėgį dujų balionuose iki saugaus ir tinkamo naudoti lygio. Šie įrenginiai yra būtini tiek buitinėje, tiek pramoninėje aplinkoje, nuo paprastų viryklių iki sudėtingų suvirinimo aparatų.
Reduktorių paskirtis ir veikimo principas
Pagrindinė reduktoriaus užduotis - stabilizuoti dujų slėgį. Dujų balionuose suskystintos ar suslėgtos dujos yra aukštu slėgiu. Prieš tiekiant jas į prietaisus, šis slėgis turi būti sumažintas kelis kartus. Reduktoriai tai atlieka automatiškai, palaikydami dujų srautą reikiamose ribose.
Veikimo principas grindžiamas slėgio mažinimu. Kai dujos patenka į reduktorių, jų slėgis sumažėja dėl specialios konstrukcijos, kurioje dažnai naudojamos membranos ir spyruoklės. Keičiantis slėgiui, membrana juda ir reguliuoja dujų srautą, taip užtikrindama pastovų išėjimo slėgį.
Fizikiniai procesai, vykstantys dujose, yra svarbūs suprasti jų elgesį. Dujų tekėjimo pobūdis gali būti molekulinis, laminarinis arba turbulentinis, priklausomai nuo slėgio, greičio ir aplinkos sąlygų. Molekulinis tekėjimas būdingas praretintoms dujoms, kai molekulės juda savarankiškai. Laminarinis tekėjimas vyksta, kai dujos juda plonais, nesimaišančiais sluoksniais, o turbulentinis - kai dujų srautas yra netvarkingas ir intensyviai maišosi.
Garų fazės susidarymas yra dar vienas svarbus aspektas. Skystas propano-butano mišinys, patekęs į reduktorių, dėl slėgio sumažėjimo pradeda garuoti, o šis procesas yra susijęs su temperatūros kritimu. Tai panašu į šaldytuvų ar oro kondicionierių veikimo principą, kur garavimas sukelia aušinimą. Dėl šios priežasties dujų reduktoriai gali atšalti, o esant prastai cirkuliacijai ar dideliam dujų naudojimui, netgi užšalti.
Dujų reduktorių tipai ir konstrukcija
Reduktoriai klasifikuojami pagal kelis kriterijus:
- Pagal veikimo principą: tiesioginiai (slėgį mažina bake ir prieš purkštuką) ir atvirkštiniai (slėgį mažina cilindre, o po to jo išleidimo angoje).
- Pagal paskirties vietą: tinklo (montuojami ant dujų tiekimo vamzdynų), oro baliono (montuojami ant dujų įrenginių, užtikrinančių didelio kiekio dujų tiekimą) ir rampiniai (montuojami ant dujų bakų).
- Pagal dujų tipą: skiriasi priklausomai nuo dujų, kurias jie reguliuoja (pvz., propano, deguonies, acetileno).
- Pagal reguliavimo schemą: mechaniniai (vienpakopiai ir dvipakopiai) ir pneumatiniai (vienpakopiai).
- Pagal jungtį: skirstomi pagal jungimo būdą prie talpyklų su degiomis ir nedegiomis dujomis (pvz., sriegio tipas).

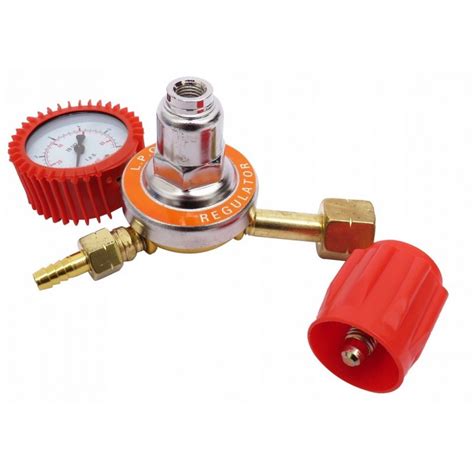

Dažniausiai naudojami buitiniai modeliai, tokie kaip NZGA RDSG-1-1.2, populiariai vadinamas „varle“, pasižymi paprasta konstrukcija. Jame slėgis reguliuojamas membrana, kurią iš išorės spaudžia spyruoklė. Jei slėgis reduktoriaus ertmėje padidėja, membrana pakyla, uždarydama įleidimo angą ir taip stabilizuodama slėgį.
Sudėtingesniuose modeliuose, pavyzdžiui, FL92-4 PS, slėgis mažinamas vožtuvu, ribojančiu srautą. Membrana tokiuose prietaisuose tiesiogiai nedalyvauja slėgio formavime, o tik padeda sumažinti pradinius parametrus.
Dažni dujų reduktorių gedimai ir jų priežastys
Nors dujų reduktoriai yra patikimi, laikui bėgant jie gali pradėti kelti problemų. Dažniausi gedimai ir jų priežastys:
- Triukšmas (švilpimas): Dažniausiai atsiranda dėl membranos pažeidimo ar sandarumo praradimo, spyruoklės gedimo arba netinkamo veikimo.
- Slėgio reguliavimo sutrikimai: Gali būti sukelti sugedusios membranos, netinkamai veikiančio vožtuvo ar spyruoklės.
- Dujų nuotėkis: Dažnai dėl prarasto sandarumo tarp membranos ir korpuso, arba dėl pažeistų sandarinimo elementų.
- Per didelės ar per mažos dujų sąnaudos: Gali signalizuoti apie netinkamą slėgio reguliavimą.
- Užšalimas: Ypač šaltuoju metų laiku gali įvykti dėl nepakankamos dujų cirkuliacijos ar per didelio dujų garavimo.
Neteisingas ar savarankiškas reguliavimas, žemos kokybės dujų naudojimas, taip pat tiesiog natūralus susidėvėjimas yra pagrindinės gedimų priežastys.
Nekokybiškų dujų pasekmė stringantis dujų reduktoriaus vožtuvas. Kokie sprendimai ir išeitys?
Remontas ir priežiūra
Daugelis dujų reduktorių gedimų gali būti pašalinti atliekant paprastą techninę priežiūrą ir remontą. Dažniausiai pakanka išardyti įrenginį, išvalyti jame esančias dalis ir priveržti arba pakeisti susidėvėjusius sandarinimo elementus.
Pagrindiniai remonto veiksmai:
- Membranos keitimas: Membrana yra abrazyvinė dalis, kuri laikui bėgant susidėvi. Jei ji pažeista ar prarado sandarumą, ją reikia pakeisti. Galima naudoti gamintojo remonto komplektus arba iškirpti naują membraną iš gumos audinio pagal senojo matmenis.
- Spyruoklės keitimas ar reguliavimas: Spyruoklė gali įtrūkti, prarasti tvirtumą ar elastingumą. Jei ji šiek tiek ištempta, problemą galima išspręsti įdedant tarpiklį. Jei ji rimtai pažeista, reikia pakeisti nauja.
- Vožtuvo taisymas: Vožtuvo remontas yra sudėtingesnis. Jis gali būti pažeistas dėl deformacijos, nusidėvėjusio tarpiklio ar kitų priežasčių. Dažnai pakanka pakeisti tarpiklį arba nušlifuoti pažeistą paviršių.
Prieš atliekant remonto darbus, rekomenduojama susipažinti su technine dokumentacija arba pasikonsultuoti su specialistais. Svarbu atkreipti dėmesį į tarpinių elementų sandarumą, ypač tarp membranos ir korpuso.
Reguliariai tikrinant dujų įrangos techninę būklę ir laiku atliekant prevencinius darbus, galima užtikrinti saugų ir efektyvų dujų reduktorių veikimą.
